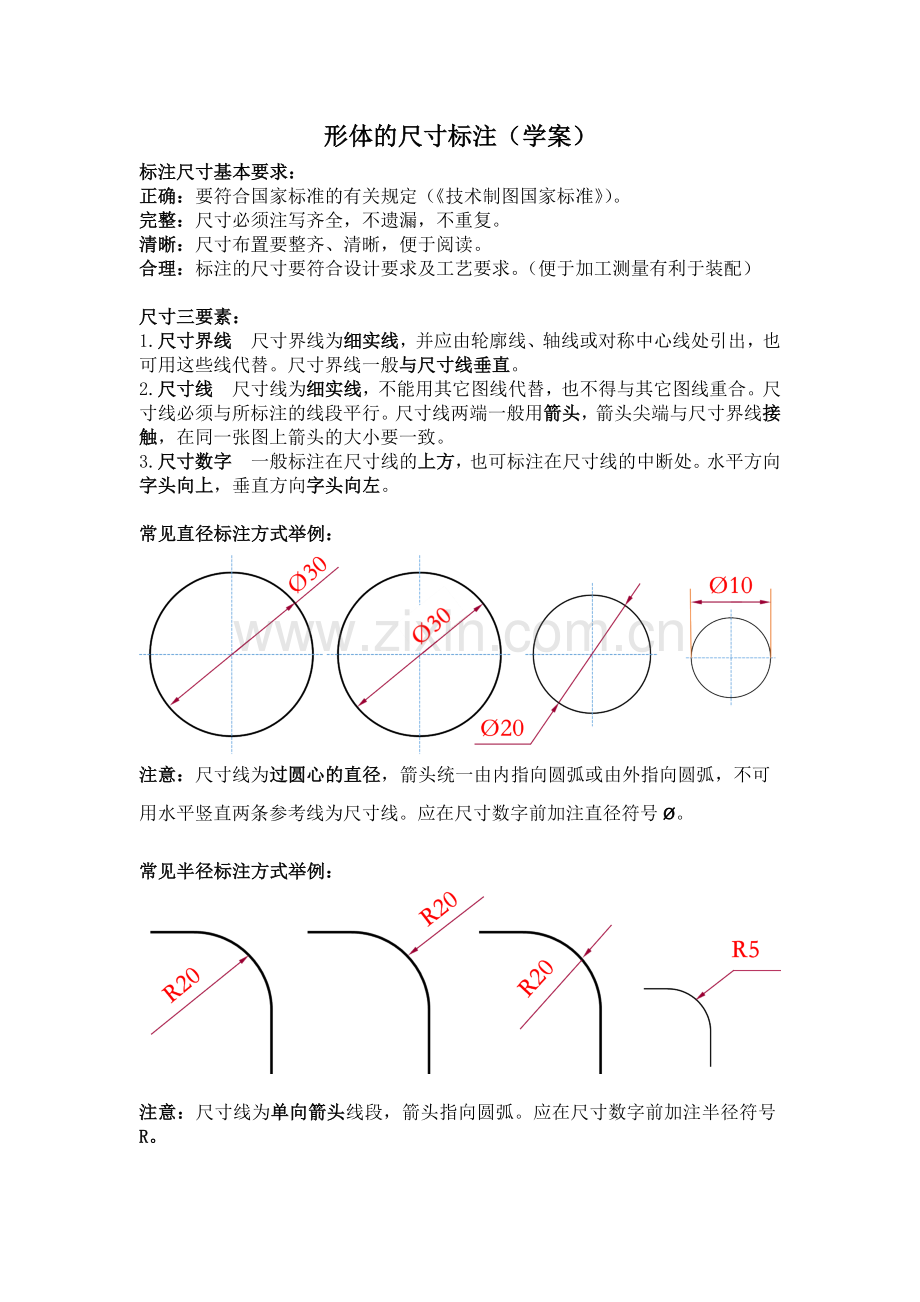

形体的尺寸标注（学案）
标注尺寸基本要求：
正确：要符合国家标准的有关规定（《技术制图国家标准》）。
完整：尺寸必须注写齐全，不遗漏，不重复。
清晰：尺寸布置要整齐、清晰，便于阅读。
合理：标注的尺寸要符合设计要求及工艺要求。（便于加工测量有利于装配）

尺寸三要素：
1.尺寸界线 尺寸界线为细实线，并应由轮廓线、轴线或对称中心线处引出，也可用这些线代替。尺寸界线一般与尺寸线垂直。
2.尺寸线 尺寸线为细实线，不能用其它图线代替，也不得与其它图线重合。尺寸线必须与所标注的线段平行。尺寸线两端一般用箭头，箭头尖端与尺寸界线接触，在同一张图上箭头的大小要一致。
3.尺寸数字 一般标注在尺寸线的上方，也可标注在尺寸线的中断处。水平方向字头向上，垂直方向字头向左。

常见直径标注方式举例：

注意：尺寸线为过圆心的直径，箭头统一由内指向圆弧或由外指向圆弧，不可用水平竖直两条参考线为尺寸线。应在尺寸数字前加注直径符号ø。

常见半径标注方式举例：

注意：尺寸线为单向箭头线段，箭头指向圆弧。应在尺寸数字前加注半径符号R。

练习（一）
工艺制作过程中，因为顾客需求，李四在矩形四个边角附件打了四个大小一致，彼此对称的圆形小孔。为了安全，李四将矩形边角打磨成了圆弧状，零件主视图如下图所示。
（1）请你标注出零件的水平长度（12cm）和圆形小孔的水平方向的圆心距（9cm ）。
（2）请你标注出零件的竖直高度（70mm）和圆形小孔的竖直方向的圆心距（48mm ）。

练习（二）
模型制作过程中，张三把长方体木块从两边
各截去一块小长方体后得到预期模型。其主
视图如右图所示，为了方便技术交流，
请给右图标注尺寸，底边长70mm，
左边被截去的小方木块长为25mm，
右边被截去的小方木块长为20mm，
中间剩余的凸起的部分长为25mm。

练习（三）
某零件外径为50mm，内径为30mm。搬运时不小心被工人弄损。损坏后的零件主视图如下图所示，请你为此视图标注尺寸。

练习（四）找错:
请你找出右图中错误的尺寸标注，
并提出改进办法。
