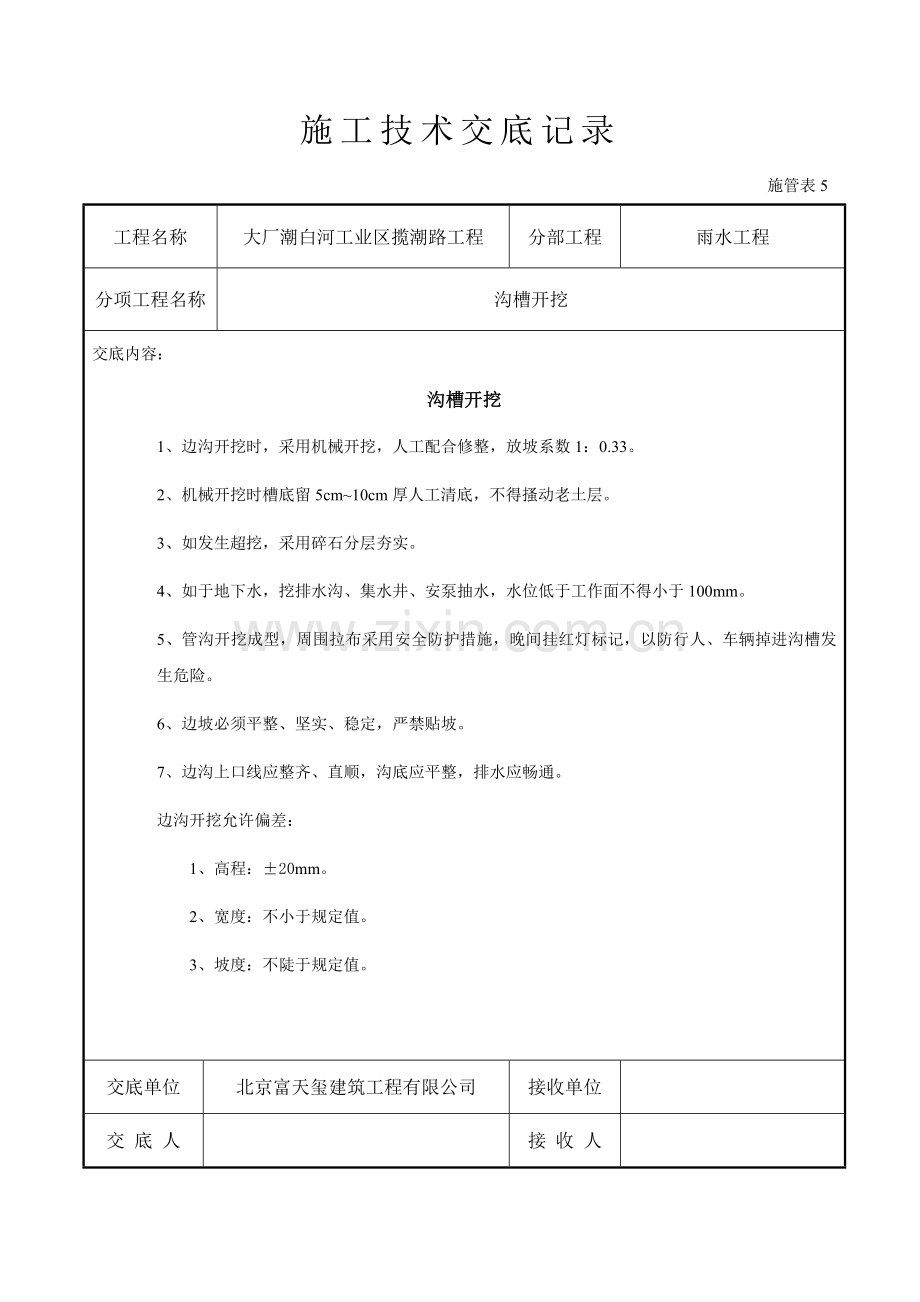

施工技术交底记录

施管表5

工程名称
大厂潮白河工业区揽潮路工程
分部工程
雨水工程
分项工程名称
沟槽开挖
交底内容：
沟槽开挖
1、边沟开挖时，采用机械开挖，人工配合修整，放坡系数1：0.33。
2、机械开挖时槽底留5cm~10cm厚人工清底，不得搔动老土层。
3、如发生超挖，采用碎石分层夯实。
4、如于地下水，挖排水沟、集水井、安泵抽水，水位低于工作面不得小于100mm。
5、管沟开挖成型，周围拉布采用安全防护措施，晚间挂红灯标记，以防行人、车辆掉进沟槽发生危险。
6、边坡必须平整、坚实、稳定，严禁贴坡。
7、边沟上口线应整齐、直顺，沟底应平整，排水应畅通。
边沟开挖允许偏差：
1、高程：±20mm。
2、宽度：不小于规定值。
3、坡度：不陡于规定值。

交底单位
北京富天玺建筑工程有限公司
接收单位

交 底 人

接 收 人

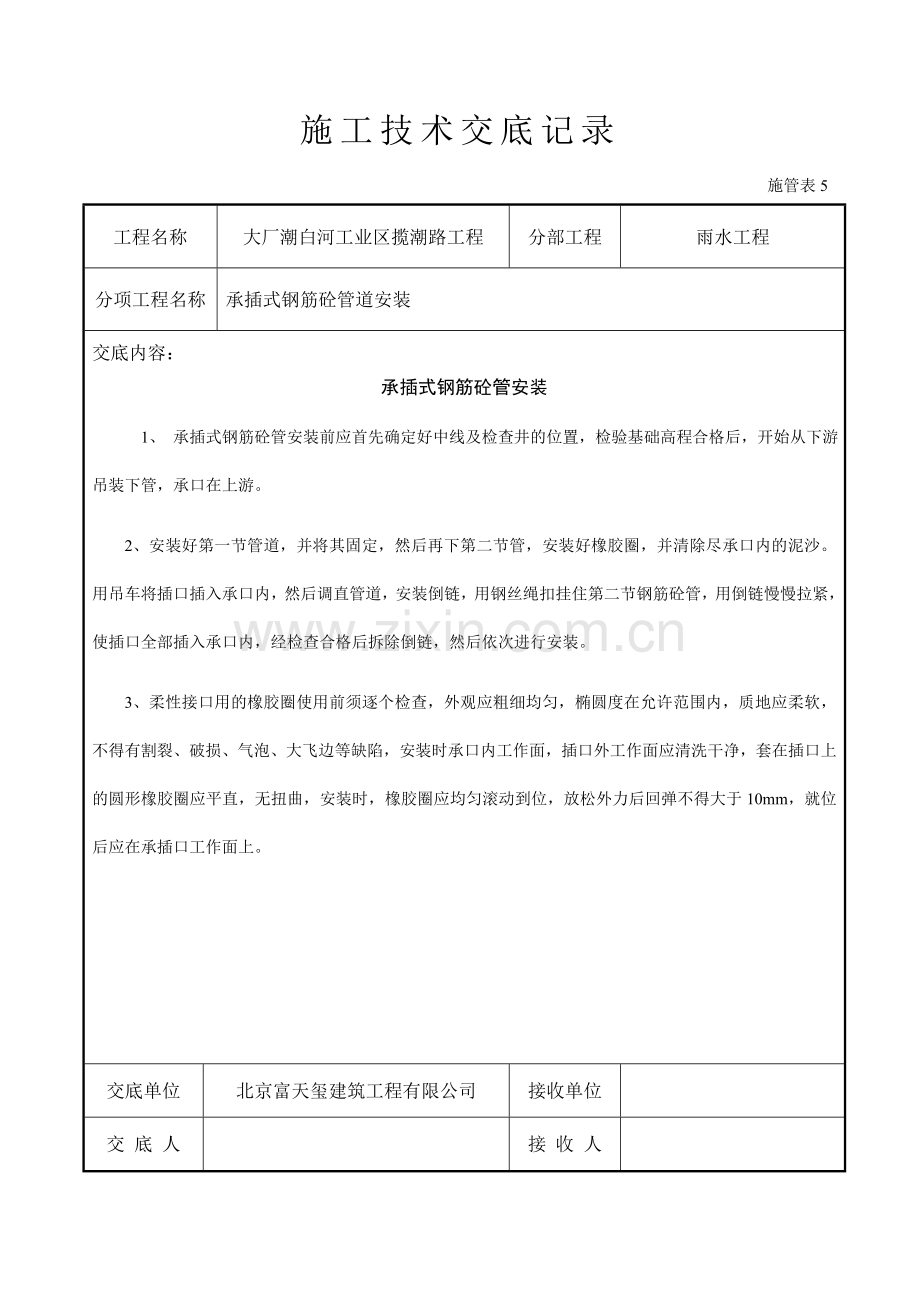

施工技术交底记录

施管表5

工程名称
大厂潮白河工业区揽潮路工程
分部工程
雨水工程
分项工程名称
承插式钢筋砼管道安装
交底内容：
承插式钢筋砼管安装
1、 承插式钢筋砼管安装前应首先确定好中线及检查井的位置，检验基础高程合格后，开始从下游吊装下管，承口在上游。
2、 安装好第一节管道，并将其固定，然后再下第二节管，安装好橡胶圈，并清除尽承口内的泥沙。用吊车将插口插入承口内，然后调直管道，安装倒链，用钢丝绳扣挂住第二节钢筋砼管，用倒链慢慢拉紧，使插口全部插入承口内，经检查合格后拆除倒链，然后依次进行安装。
3、 柔性接口用的橡胶圈使用前须逐个检查，外观应粗细均匀，椭圆度在允许范围内，质地应柔软，不得有割裂、破损、气泡、大飞边等缺陷，安装时承口内工作面，插口外工作面应清洗干净，套在插口上的圆形橡胶圈应平直，无扭曲，安装时，橡胶圈应均匀滚动到位，放松外力后回弹不得大于10mm，就位后应在承插口工作面上。

交底单位
北京富天玺建筑工程有限公司
接收单位

交 底 人

接 收 人

施工技术交底记录

施管表5

工程名称
大厂潮白河工业区揽潮路工程
分部工程
雨水工程
分项工程名称
管道两侧回填级配砂石（150°砂石基础）
交底内容：
管道两侧回填级配砂石
1、管道隐蔽工程验收合格后，沟槽应及时进行回填。沟槽回填前五天应对回填级配砂石取样送试验室做出实验，以取得回填级配砂石的最大含水率。沟槽回填时必须将沟槽内杂物、木料、草袋、积水等清除干净。
2、沟槽回填时应符合下列规定：回填级配砂石运入槽内时不得损伤管节及其接口，并应根据每层虚铺厚度的用量将回填级配砂石运至槽内，不得在影响压实的范围内堆料，管道两侧C2范围内的回填级配砂石，应由沟槽两侧对称运入槽内，不得直接扔在管道上。
3、回填级配砂石压实应符合下列规定：回填级配砂石压实应逐层进行，且不得损伤管道。管道与基础之间的三角区应填实。压实时，管道两侧应对称进行，且不得使管道位移或损伤。分段回填级配砂石压实时，相邻段的接茬应呈阶梯形，且不得漏夯。采用木夯、蛙式夯等压实工具时，应夯夯相连，采用压路机时，碾压的重叠宽度不得小于20cm。
4、管道两侧回填级配砂石压实度应符合下列规定要求：对钢筋混凝土圆形管道，其压力实度不应小于90%。
交底单位
北京富天玺建筑工程有限公司
接收单位

交 底 人

接 收 人

施工技术交底记录

施管表5

工程名称
大厂潮白河工业区揽潮路工程
分部工程
雨水工程
分项工程名称
砖砌雨水检查井
交底内容：
砖砌检查井
1、井底基础提前浇筑，达到规范要求强度后方可进行井室砌筑。
2、砌筑井室，用水冲净基础后，先铺一层砂浆，再压砖砌筑，做到满铺满挤，砖与砖间灰缝保持1cm。
3、与检查井连接的所有管道端头，要经过凿毛处理并要清理干净，保证管道与检查井井壁结合牢固。
4、砌体不得有竖向通缝，必须为上、下错缝，内外搭接。如井身不能一次砌完，在二次接高时，将原砖面上的泥土杂物清理干净，然后用水清洗砖面并浸透。
5、砌筑井内踏步时，随砌随安，位置正确。踏步安装后，在砌筑砂浆或混凝土未达到规定抗压强度前不得踩踏。混凝土井壁的踏步在预制或现浇时安装。
6、砌筑检查井的预留支线时，随砌随安，预留管的直径、方向、高程符合设计要求，管与井壁衔接严密不得漏水。 施工完成后，预留支线端头用低标号砂浆砖砌封口并用水泥砂浆抹面，达到严密不漏水。
7、检查井用预制装配式构件施工时，企口座浆与竖缝灌浆应饱满，装配后的砂浆凝结硬化期间应加强养护，并不得受外力碰撞或震动。
8、检查井筑或安装至规定高程后，及时浇筑或安装井圈，盖好井盖。
9、雨季砌筑检查井，井身一次砌起。为防止漂管，在检查井的井室侧墙底部预留进水孔，回填土前应封堵。
交底单位
北京富天玺建筑工程有限公司
接收单位

交 底 人

接 收 人

施工技术交底记录

施管表5

工程名称
大厂潮白河工业区揽潮路工程
分部工程
雨水工程
分项工程名称
沟槽回填
交底内容：
沟槽回填
1、材料选用：用于回填的材料必须是经甲方、监理认可，并且已经实验合格的土源材料。
2、沟槽回填应分层碾压夯实，管道两侧和管顶以上70cm范围内，应采用轻夯压实，管道两侧压实面的高差不应超过30cm，管沟每层回填厚度不超过15cm，夯实密度达到95%以上。
3、其余部分用土回填，用土回填时不得含有机物、冻土以及大于50mm的砖、石等硬块。
4、采用明沟排水时，应保持排水沟畅通，沟槽内不得有积水。
5、回填土或其他回填材料运入槽内时不得损伤管节及其他接口。
6、分段回填压实时，相邻段的接茬应呈阶梯形，且不得漏夯。
7、采用木夯、蛙式夯等压实工具时，应夯夯相连；采用压路机时，碾压的重叠宽度不得小于20cm。
8、管道沟槽回填土，当原土含水量高切不具备降低含水量条件不能达到要求压实度时，管道两侧及沟槽位于路基范围内的管道顶部以上，应回填石灰土、砂、砂砾或其它可以达到要求压实度的材料。
9、路面范围内的井室周围，应采用石灰土、砂、砂粒等材料回填，其宽度不宜小于40cm。
10、井室周围的回填，应与管道周围的回填同时进行；当不便同时进行时，应留台阶形接茬。
11、井室周围回填压实时应沿井室中心对称进行，且不得漏夯。
交底单位
北京富天玺建筑工程有限公司
接收单位

交 底 人

接 收 人
