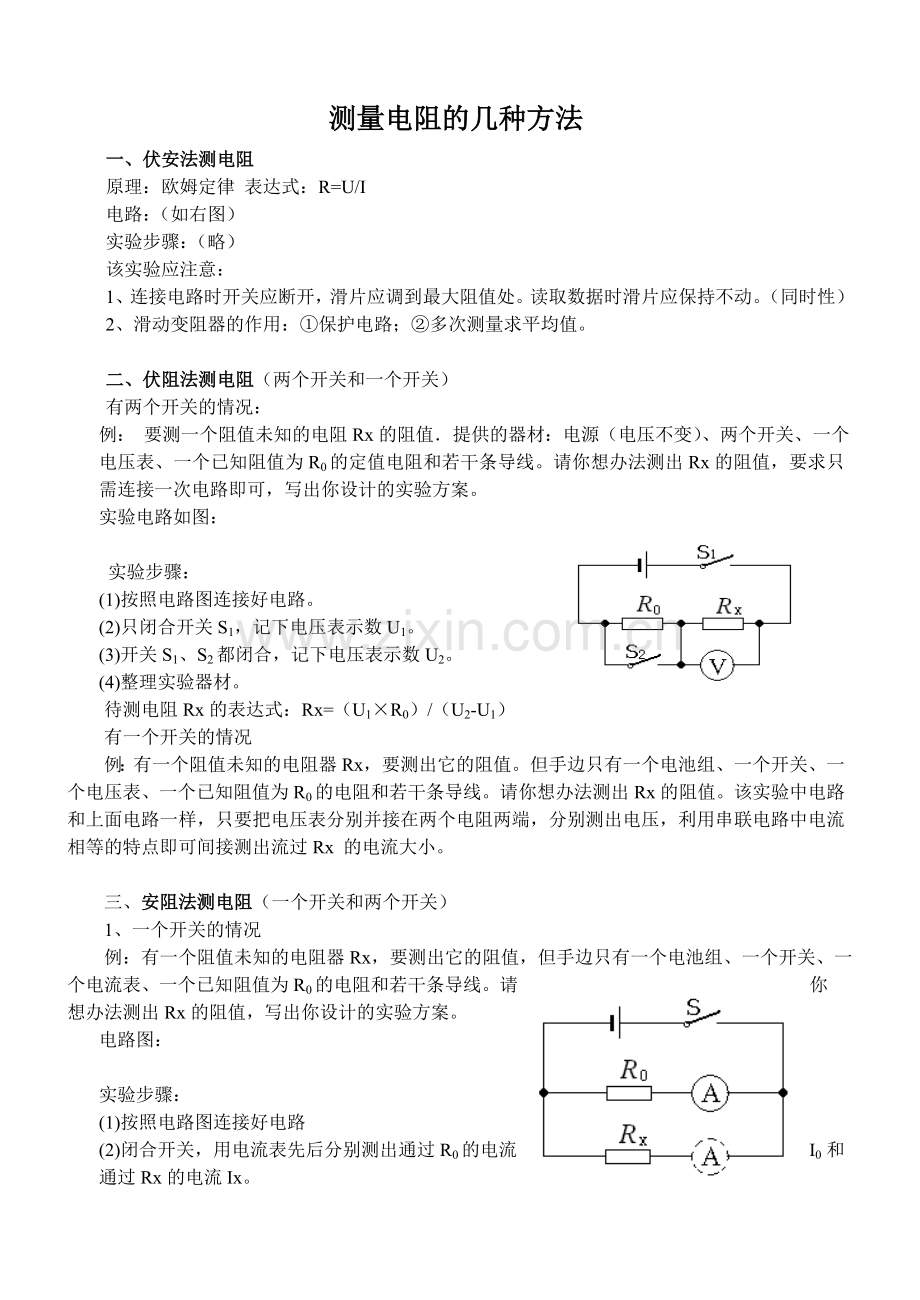

测量电阻的几种方法
一、伏安法测电阻
原理：欧姆定律 表达式：R=U/I
电路：（如右图）
实验步骤：（略）
该实验应注意：
1、连接电路时开关应断开，滑片应调到最大阻值处。读取数据时滑片应保持不动。（同时性）
2、滑动变阻器的作用：①保护电路；②多次测量求平均值。

二、伏阻法测电阻（两个开关和一个开关）
有两个开关的情况：
例： 要测一个阻值未知的电阻Rx的阻值．提供的器材：电源（电压不变）、两个开关、一个电压表、一个已知阻值为R0的定值电阻和若干条导线。请你想办法测出Rx的阻值，要求只需连接一次电路即可，写出你设计的实验方案。
实验电路如图：

实验步骤：
(1)按照电路图连接好电路。
(2)只闭合开关S1，记下电压表示数U1。
(3)开关S1、S2都闭合，记下电压表示数U2。
(4)整理实验器材。
待测电阻Rx的表达式：Rx=（U1×R0）/（U2-U1）
有一个开关的情况
例：有一个阻值未知的电阻器Rx，要测出它的阻值。但手边只有一个电池组、一个开关、一个电压表、一个已知阻值为R0的电阻和若干条导线。请你想办法测出Rx的阻值。该实验中电路和上面电路一样，只要把电压表分别并接在两个电阻两端，分别测出电压，利用串联电路中电流相等的特点即可间接测出流过Rx 的电流大小。

三、 安阻法测电阻（一个开关和两个开关）
1、一个开关的情况
例：有一个阻值未知的电阻器Rx，要测出它的阻值，但手边只有一个电池组、一个开关、一个电流表、一个已知阻值为R0的电阻和若干条导线。请你想办法测出Rx的阻值，写出你设计的实验方案。
电路图：

实验步骤：
(1)按照电路图连接好电路
(2)闭合开关，用电流表先后分别测出通过R0的电流I0和通过Rx的电流Ix。

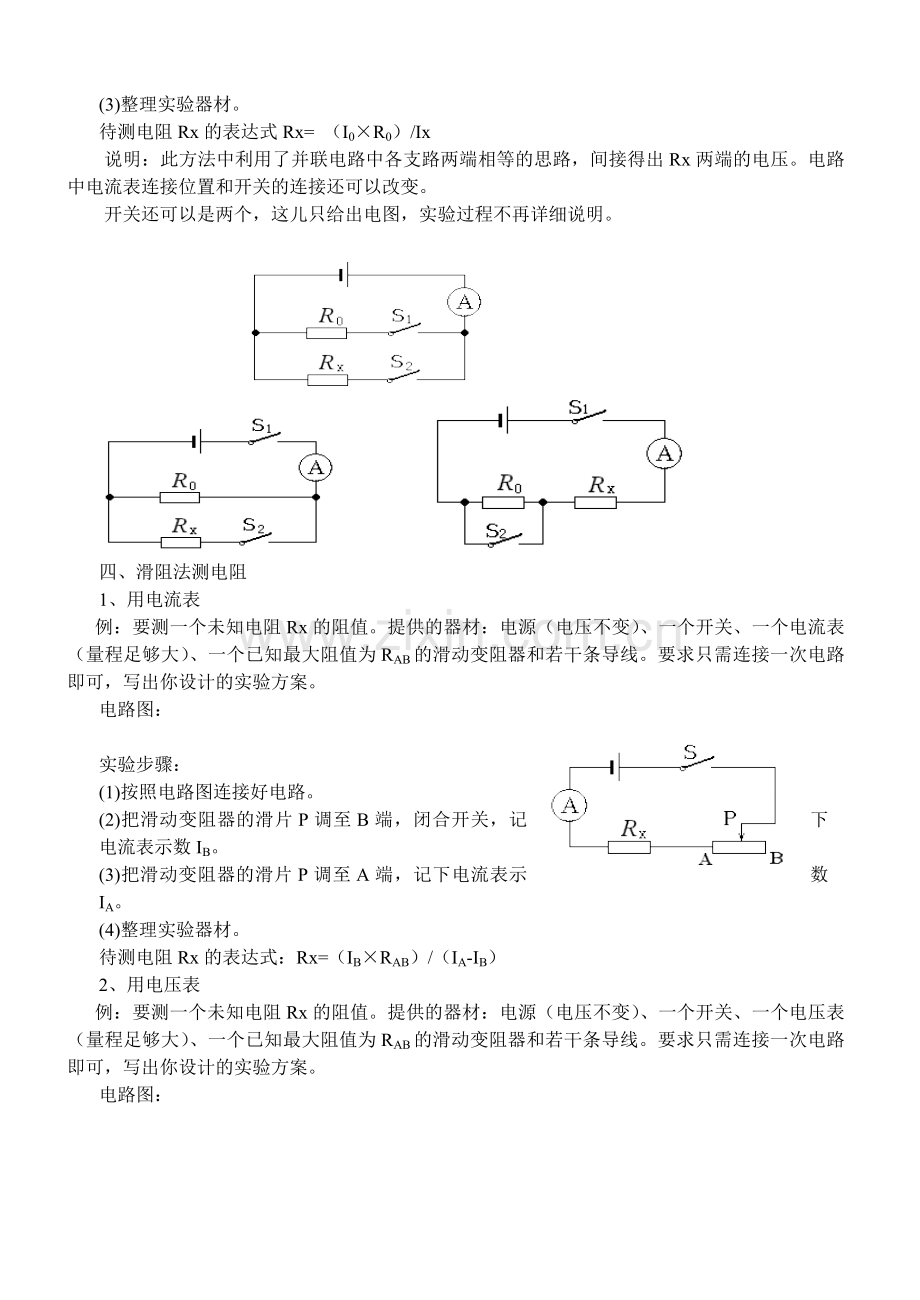

(3)整理实验器材。
待测电阻Rx的表达式Rx= （I0×R0）/Ix
说明：此方法中利用了并联电路中各支路两端相等的思路，间接得出Rx两端的电压。电路中电流表连接位置和开关的连接还可以改变。
开关还可以是两个，这儿只给出电图，实验过程不再详细说明。

四、滑阻法测电阻
1、用电流表
例：要测一个未知电阻Rx的阻值。提供的器材：电源（电压不变）、一个开关、一个电流表（量程足够大）、一个已知最大阻值为RAB的滑动变阻器和若干条导线。要求只需连接一次电路即可，写出你设计的实验方案。
电路图：

实验步骤：
(1)按照电路图连接好电路。
(2)把滑动变阻器的滑片P调至B端，闭合开关，记下电流表示数IB。
(3)把滑动变阻器的滑片P调至A端，记下电流表示数IA。
(4)整理实验器材。
待测电阻Rx的表达式：Rx=（IB×RAB）/（IA-IB）
2、用电压表
例：要测一个未知电阻Rx的阻值。提供的器材：电源（电压不变）、一个开关、一个电压表（量程足够大）、一个已知最大阻值为RAB的滑动变阻器和若干条导线。要求只需连接一次电路即可，写出你设计的实验方案。
电路图：

实验步骤：
(1)按照电路图连接好电路。
(2)把滑动变阻器的滑片P调至B端，闭合开关，记下电压表示数U1。
(3)把滑动变阻器的滑片P调至A端，记下电压表示数U2。
(4)整理实验器材。
待测电阻Rx的表达式：Rx=（U1×Rab）/ （U2- U1）

五、替代法测电阻
例：有一个阻值未知的电阻器Rx，要测出它的阻值，但手边只有一个电池组、一个开关、一个电流表、一个电阻箱R’、一个滑动变阻器和若干条导线。请你想办法测出Rx的阻值，写出你设计的实验方案
电路图：如图

实验步骤：
(1)按照电路图连接好电路图。
(2)闭合开关，调节滑动变阻器，记下电流表示数I。
(3)用电阻箱R’取代Rx ，保持滑片P的位置不变，调节电阻箱，使电流表示数仍为I，读出此时电阻箱的示数Ｒ示。
(4)整理实验器材。
待测电阻Rx的表达式：Rx=Ｒ示
说明：1、如果电路中是电压表而不是电流表方法完全一样，这儿就不再介绍。
2、测电功率与测量电阻方法相同，只是计算的公式不同。
