拉幕式数码显示技术
1．  实验任务
用AT89S51单片机的P0.0/AD0－P0.7/AD7端口接数码管的a－h端，8位数码管的S1－S8通过74LS138译码器的Y0－Y7来控制选通每个数码管的位选端。AT89S51单片机的P1.0－P1.2控制74LS138的A，B，C端子。在8位数码管上从右向左循环显示“12345678”。能够比较平滑地看到拉幕的效果。
2．电路原理图

3．系统板上硬件连线
（1．       把“单片机系统”区域中的P0.0/AD0－P0.7/AD7用8芯排线连接到“动态数码显示”区域中的a－h端口上；
（2．       把“三八译码模块”区域中的Y0－Y7用8芯排线连接到“动态数码显示”区域中的S1－S8端口上；
（3．       把“单片机系统”区域中的P1.0－P1.2端口用3根导线连接到“三八译码模块”区域中的A、B、C“端口上；
4．程序设计方法
（1．       动态数码显示技术；如何进行动态扫描，由于一次只能让一个数码管显示，因此，要显示8位的数据，必须经过让数码管一个一个轮流显示才可以，同时每个数码管显示的时间大约在1ms到4ms之间，所以为了保证正确显示，我必须每隔1ms，就得刷新一个数码管。而这刷新时间我们采用单片机的定时/计数器T0来控制，每定时1ms对数码管刷新一次，T0采用方式2。
（2．       在进行数码显示的时候，要对显示单元开辟8个显示缓冲区，每个显示缓冲区装有显示的不同数据即可。

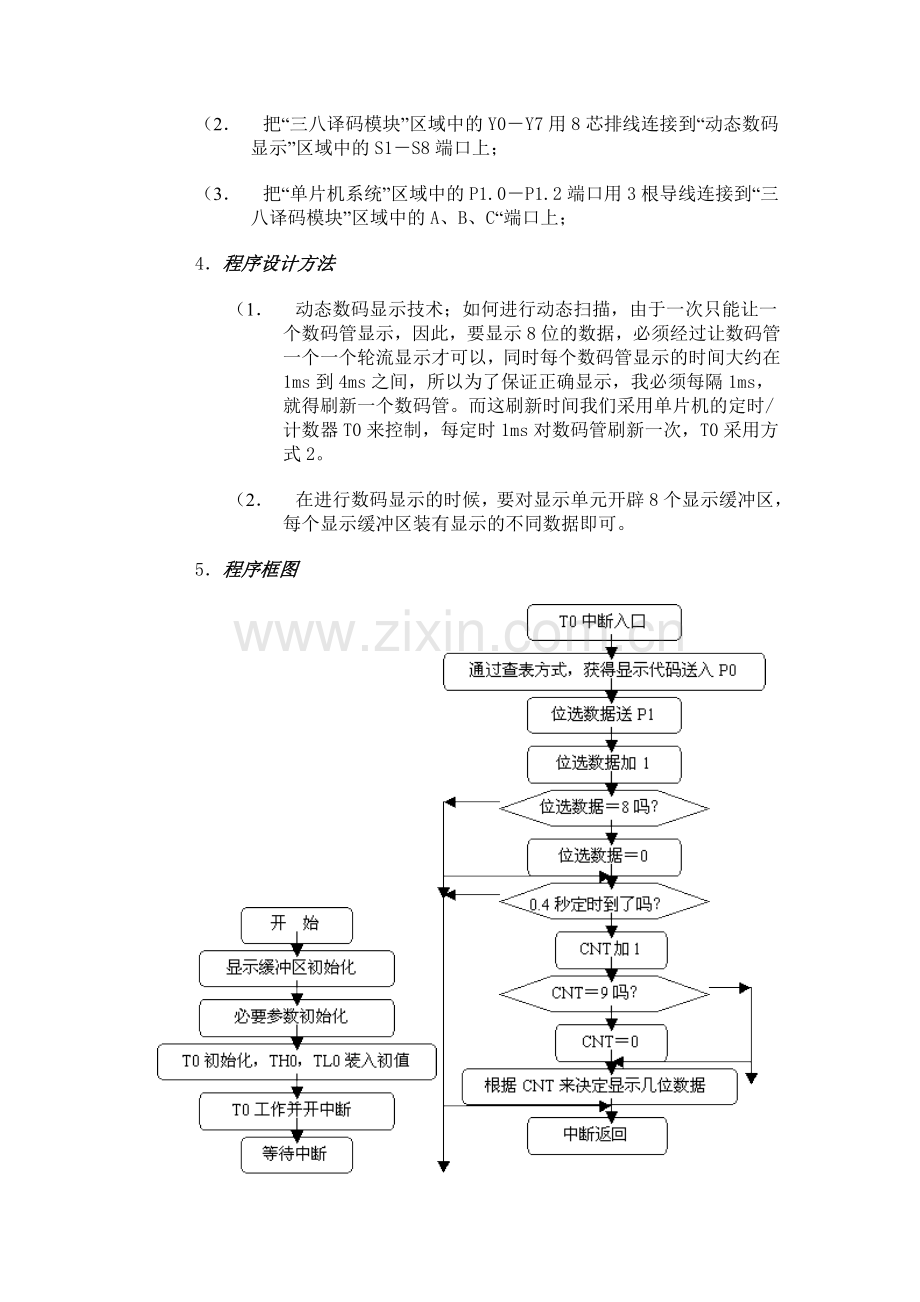

5．程序框图

6．C语言源程序
#include <AT89X51.H>
unsigned char code dispcode[]={0x3f,0x06,0x5b,0x4f,
0x66,0x6d,0x7d,0x07,
0x7f,0x6f,0x77,0x7c,
0x39,0x5e,0x79,0x71,0x00};
unsigned char dispbitcode[]={0xf8,0xf9,0xfa,0xfb,
0xfc,0xfd,0xfe,0xff};
unsigned char dispbuf[8]={16,16,16,16,16,16,16,16};
unsigned char dispbitcnt;
unsigned int t02scnt;
unsigned char t5mscnt;
unsigned char u;
unsigned char i;

void main(void)
{
TMOD=0x02;
TH0=0x06;
TL0=0x06;
TR0=1;
ET0=1;
EA=1;
while(1);
}

void t0(void) interrupt 1 using 0
{
t5mscnt++;
if(t5mscnt==4)
{
t5mscnt=0;
P0=dispcode[dispbuf[dispbitcnt]];
P1=dispbitcode[dispbitcnt];
dispbitcnt++;
if(dispbitcnt==8)
{
dispbitcnt=0;
}
}
t02scnt++;
if(t02scnt==1600)
{
t02scnt=0;
u++;
if(u==9)
{
u=0;
}
for(i=0;i<8;i++)
{
dispbuf[i]=16;
}
for(i=0;i<u;i++)
{
dispbuf[i]=8;
}
}
}
