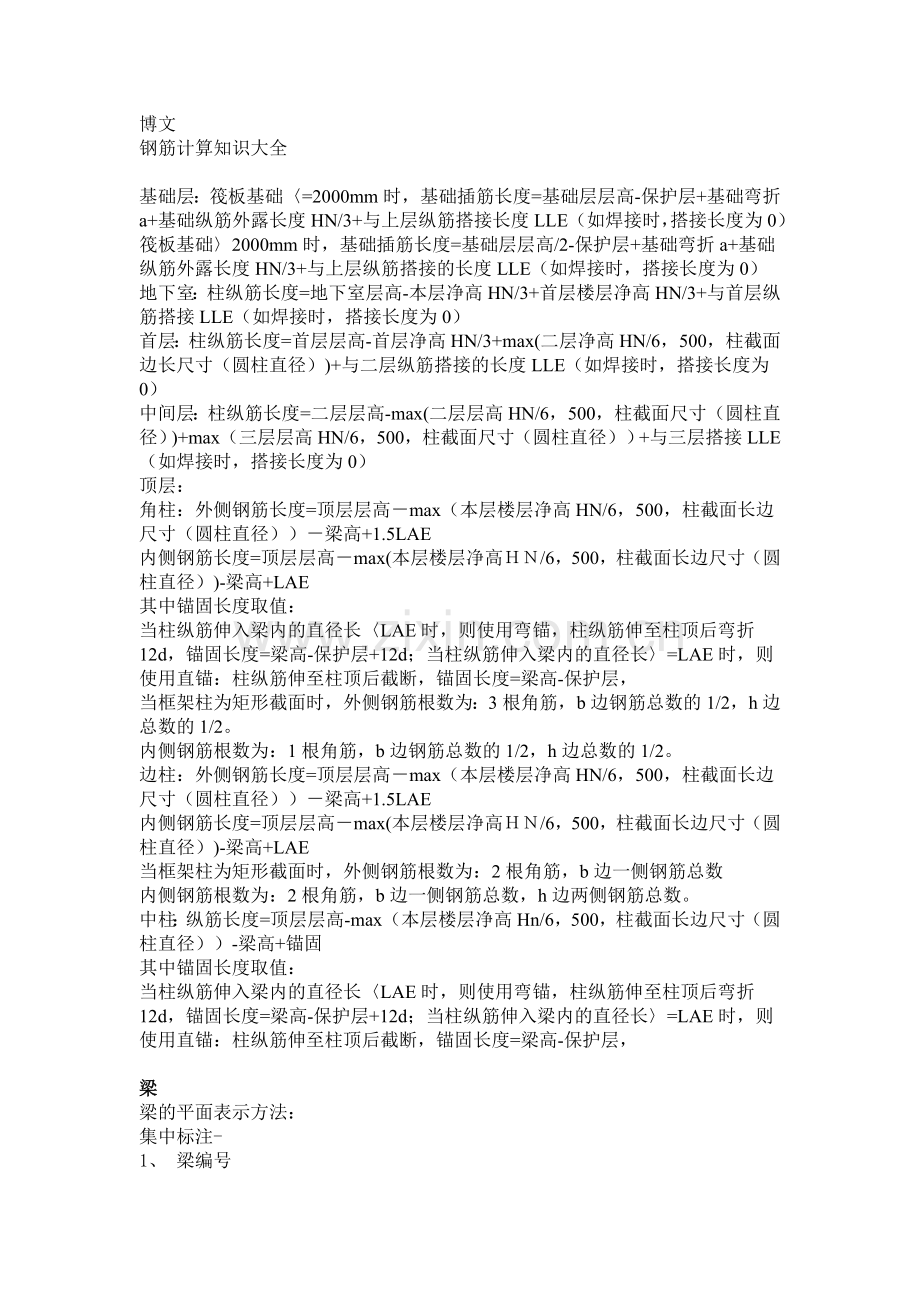

博文钢筋计算知识大全 基础层：筏板基础=2000mm时，基础插筋长度=基础层层高-保护层+基础弯折a+基础纵筋外露长度HN/3+与上层纵筋搭接长度LLE（如焊接时，搭接长度为0）筏板基础2000mm时，基础插筋长度=基础层层高/2-保护层+基础弯折a+基础纵筋外露长度HN/3+与上层纵筋搭接的长度LLE（如焊接时，搭接长度为0）地下室：柱纵筋长度=地下室层高-本层净高HN/3+首层楼层净高HN/3+与首层纵筋搭接LLE（如焊接时，搭接长度为0）首层：柱纵筋长度=首层层高-首层净高HN/3+max(二层净高HN/6，500，柱截面边长尺寸（圆柱直径）)+与二层纵筋搭接的长度LLE（如焊接时，搭接长度为0）中间层：柱纵筋长度=二层层高-max(二层层高HN/6，500，柱截面尺寸（圆柱直径）)+max（三层层高HN/6，500，柱截面尺寸（圆柱直径）+与三层搭接LLE（如焊接时，搭接长度为0）顶层：角柱：外侧钢筋长度=顶层层高max（本层楼层净高HN/6，500，柱截面长边尺寸（圆柱直径）梁高+1.5LAE内侧钢筋长度=顶层层高max(本层楼层净高/6，500，柱截面长边尺寸（圆柱直径）)-梁高+LAE其中锚固长度取值：当柱纵筋伸入梁内的直径长LAE时，则使用弯锚，柱纵筋伸至柱顶后弯折12d，锚固长度=梁高-保护层+12d；当柱纵筋伸入梁内的直径长=LAE时，则使用直锚：柱纵筋伸至柱顶后截断，锚固长度=梁高-保护层，当框架柱为矩形截面时，外侧钢筋根数为：3根角筋，b边钢筋总数的1/2，h边总数的1/2。内侧钢筋根数为：1根角筋，b边钢筋总数的1/2，h边总数的1/2。边柱：外侧钢筋长度=顶层层高max（本层楼层净高HN/6，500，柱截面长边尺寸（圆柱直径）梁高+1.5LAE内侧钢筋长度=顶层层高max(本层楼层净高/6，500，柱截面长边尺寸（圆柱直径）)-梁高+LAE当框架柱为矩形截面时，外侧钢筋根数为：2根角筋，b边一侧钢筋总数内侧钢筋根数为：2根角筋，b边一侧钢筋总数，h边两侧钢筋总数。中柱：纵筋长度=顶层层高-max（本层楼层净高Hn/6，500，柱截面长边尺寸（圆柱直径）-梁高+锚固其中锚固长度取值：当柱纵筋伸入梁内的直径长LAE时，则使用弯锚，柱纵筋伸至柱顶后弯折12d，锚固长度=梁高-保护层+12d；当柱纵筋伸入梁内的直径长=LAE时，则使用直锚：柱纵筋伸至柱顶后截断，锚固长度=梁高-保护层，梁梁的平面表示方法：集中标注-1、 梁编号2、 截面尺寸3、 箍筋4、 上部贯通筋或架立钢筋5、 侧面纵向构造钢筋或受扭钢筋6、 梁顶面标高高差原位标注7、 梁支座上部筋8、 梁下部钢筋9、 吊筋、附加钢筋及构造钢筋钢筋公式上部通长筋：长度净跨长+左支座锚固+右支座锚固当hc-保护层(直锚长度)=LaE时，取Max(LaE ,0.5hc5d)当hc-保护层(直锚长度) 350时，拉筋直径为8mm。拉筋间距为非加密区箍筋间距的两倍。当设有多排拉筋时，上下两排拉筋竖向错开设置。下部钢筋下部通长钢筋长度=净跨长+左支座锚固+右支座锚固下部不伸入支座钢筋长度=净跨长-0.1*2*净跨长下部非通长钢筋长度=净跨长+左支座锚固+右支座锚固箍筋长度=(梁宽-保护层*2 +梁高-保护层)*2+1.9d*2+max(10d,75mm)*2 根数2*【（加密区长度-50）/加密间距+1】+（非加密区长度/非加密间距-1）当结构为一级抗震时，加密长度为max(2*梁高，500)，当结构为二到四级时，加密长度为max(1.5*梁高，500)吊筋长度2*锚固+2*斜段长度+次梁宽度+2*50斜段角度：高度主梁高800mm a为60度主梁高350时为8mm，拉筋间距为两倍箍筋间距；当连梁截面高度700时，侧面纵向构造钢筋直径应10mm，间距应200；
