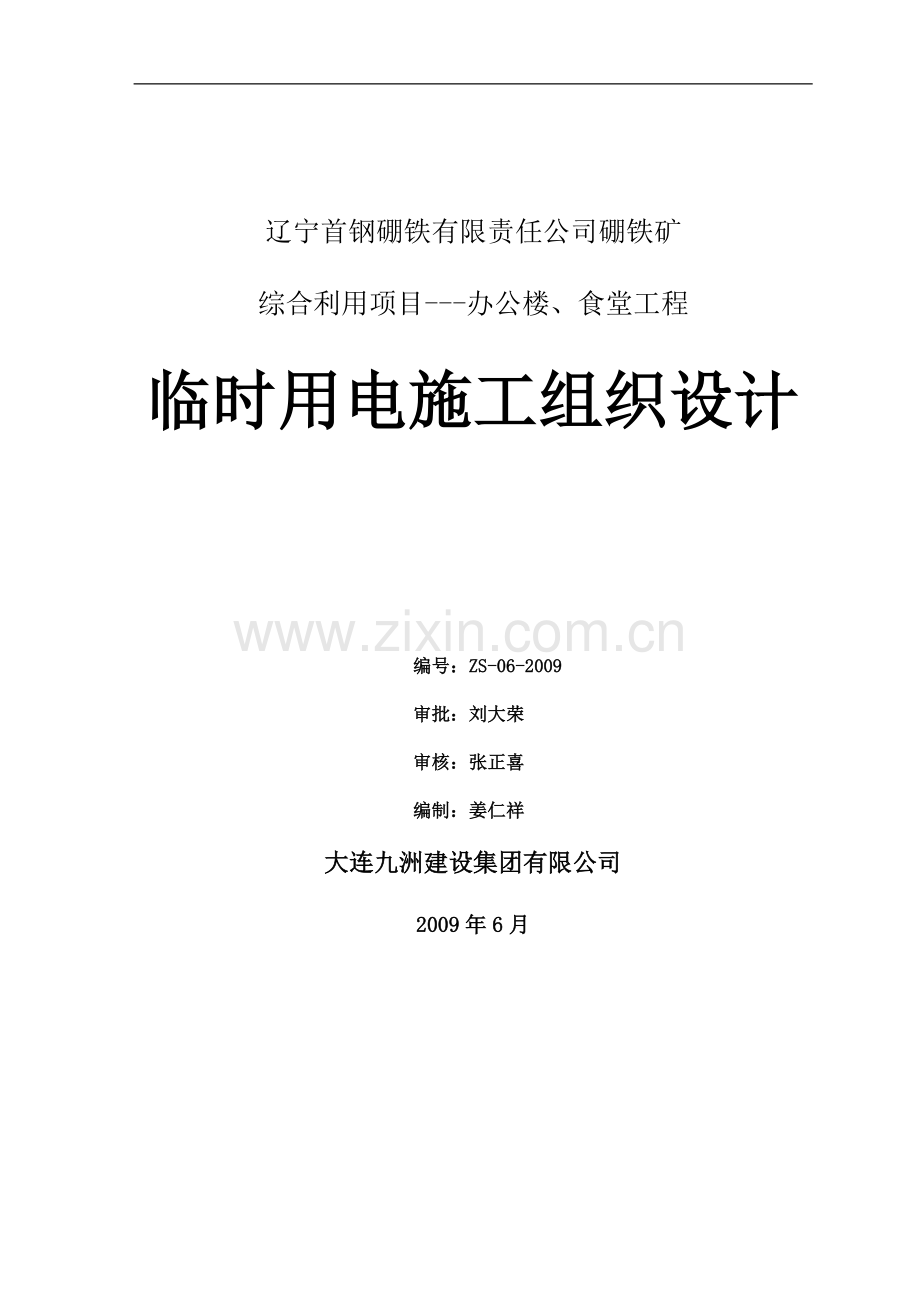

辽宁首钢硼铁有限责任公司临时用电施工组织设计.doc

辽宁首钢硼铁有限责任公司硼铁矿
综合利用项目---办公楼、食堂工程
临时用电施工组织设计

编号：ZS-06-2009
审批：刘大荣
审核：张正喜
编制：姜仁祥
大连九洲建设集团有限公司
2009年6月

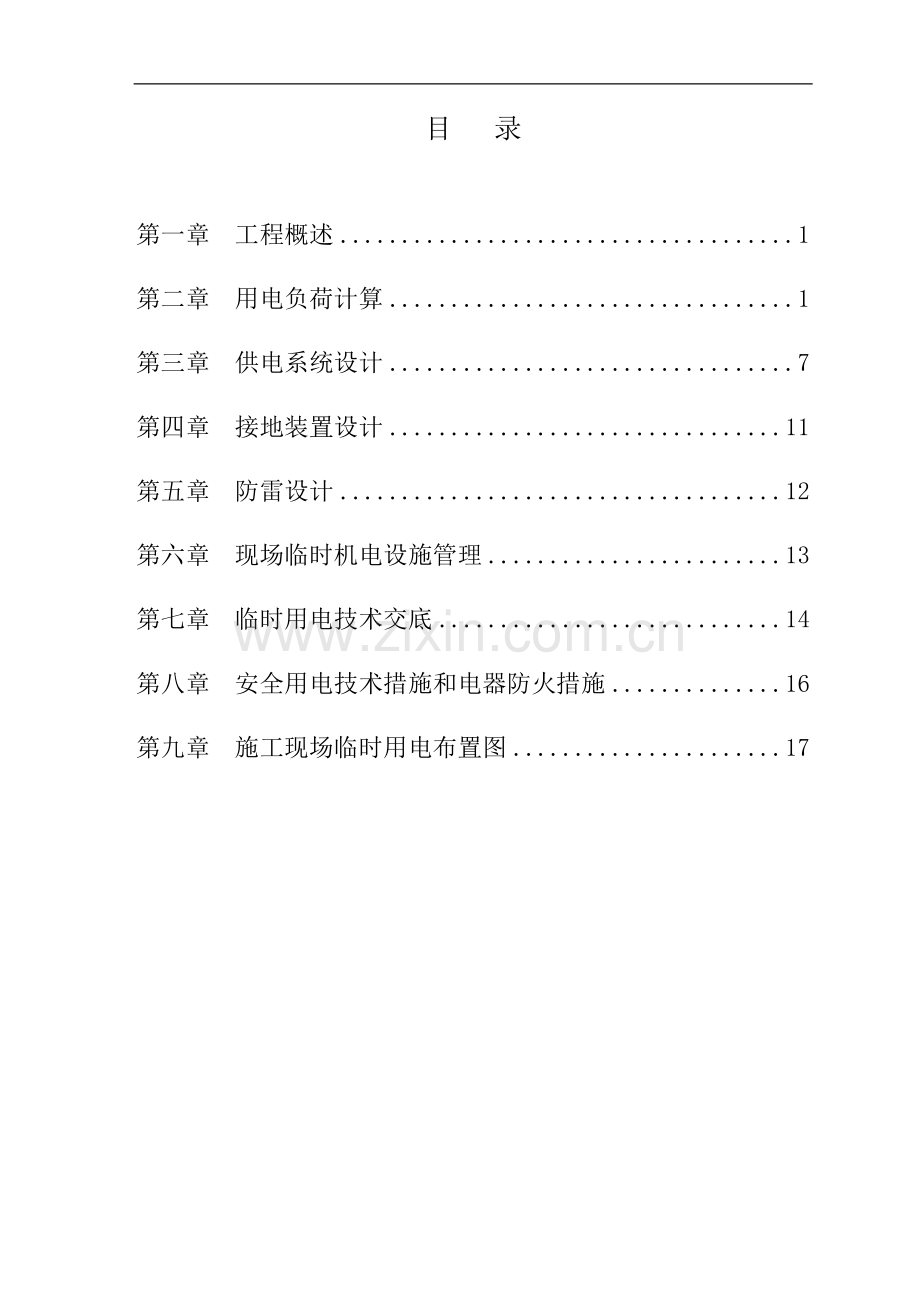

目 录
第一章 工程概述 1
第二章 用电负荷计算 1
第三章 供电系统设计 7
第四章 接地装置设计 11
第五章 防雷设计 12
第六章 现场临时机电设施管理 13
第七章 临时用电技术交底 14
第八章 安全用电技术措施和电器防火措施 16
第九章 施工现场临时用电布置图 17

第一章 工程概述
1、 工程特点
本工程位于丹东市凤城刘家河镇火茸沟村，地处深山里。其中办公楼地上三层，建筑面积2968.01平方米；食堂地上二层，建筑面积1678.46平方米，均为框架结构。
2、 临时用电特点
该工程建筑面积小，分区独立，大中小型机械设备用量少，各用电设备按区集中，依据现场总平面布置及施工组织设计，临时用电采用柴油发动机组供电。

第二章 用电负荷计算
1、说明
柴油发动机组的容量为50KVA，根据均衡用电及电荷集中的原则分别将临时用电按施工平面布置图分配至用电分区,保证工程施工中关键工序的正常进行，发电机的使用严格遵守有关规范规定执行。
2、 供电系统
用电量统计
主要用电机具负荷
序号
机具名称
设备名称
型 号
规 格
数量
单机容量
（KW）
总容量
（KW）
1
钢筋弯曲机
GW40
1
3
3
2
钢筋切断机
QJ40A
1
2.2
2.2
3
钢筋调直机

1
4
4
4
砂轮切割机

1
2.2
2.2
5
圆盘锯
Y112M
1
4
4
6
砂浆搅拌机
JS350
2
5.5
11
7
插入式砼振捣棒
ZX50C
4
1.5
6
8
电焊机
ZXG1-400L
1
20
20
9
水泵

1
2.2
2.2
10
木工手持锯

1
1
1
11
现场照明

5
柴油发动机组供电系统施工用电量达到峰值时用电机具主要有
序号
机具名称
设备名称
型 号
规 格
数量
单机容量
（KW）
总容量
（KW）
1
钢筋弯曲机
GW40
1
3
3
2
钢筋切断机
QJ40A
1
2.2
2.2
3
钢筋调直机

1
4
4
4
砂轮切割机

1
2.2
2.2
5
圆盘锯
Y112M
1
4
4
6
砂浆搅拌机
JS350
1
5.5
5.5
7
插入式砼振捣棒
ZX50C
2
1.5
3
8
电焊机
ZXG1-400L
1
20
20
9
木工手持锯

1
1
1
总用电量计算：
总用电量计算按下式计算：
Pjz=Kz∑Pe
Qjz= Pjz tgφ
Sjz= P2jz+ Q2jz
式中 Pjz——用电设备组的有功计算负荷（KW）；
Qjz——用电设备组的无功计算负荷（Kvar）；
Sjz——用电设备组的视在计算负荷（kVA）；
∑Pe——用电设备组的设备容量总和（KW）；
Kz——用电设备组的需要系数
tgφ——与功率因数相对应的正切值
1. 电焊机：
JC=65% S′e=20KVA
P′e= S′ecosФ JC =20× 0.65 ×0.85KW= 13.7 KW
由于设备为接于线电压（380V）的单相设备，应是Pe= 3 P′e= 3×13.7=23.73 KW
2. 钢筋切断机：
P′e=4.0 KW
Pe=P′e=4.0 KW
3. 钢筋弯曲机：
P′e=3.0 KW
Pe=P′e=3.0 KW
4. 钢筋调直机：
P′e=4.0 KW
Pe=P′e=4.0 KW
5. 砂轮切割机：
P′e=3.0 KW
Pe=P′e=3.0 KW
6. 砂浆搅拌机：
P′e=5.5 KW
Pe=P′e=5.5 KW
7. 混凝土振动器（插入式）：
P′e=1.5KW
Pe=P′e=1.5 KW
8. 木工圆盘锯：
P′e=4.0 KW
Pe=P′e=4.0 KW
9. 污水泵：
P′e=5.5 KW
Pe=P′e=5.5 KW
10. 场地照明：
P′e=5.0 KW,施工现场照明用电按需用系数0.6考虑即可满足需要，
即Pe =5×0.6=3KW
11.动力总负荷：
Pe总=4.0+3.0+4.0+3.0+5.5+1.5+4.0+5.5=30.5KW
12．电焊机总负荷：
Pe=23.73 KW
13.照明总容量为：
Pe ==3 kw
14.现场总负荷：
∑Pe=23.73+4.0+3.0+4.0+3.0+5.5+1.5+4.0+5.5+3=57.23 kw
施工现场峰值用电量为：
S总=0.6×54.23/0.7 + 0.5×23.73 +0.9×3=46.48+11.86+2.7=61.04KVA
施工现场峰值用量（61.04KVA）<柴油发动机组＞供电容量（50KVA），所以柴油发动机组供电不能满足现场施工用电的要求，但现场使用不同时进行，穿插使用可以满足现场施工用电的要求。
确定导线截面和电器类型、规格
　　１、本现场施工用的机械设备的导线选择，主要是从用电设备的容量和导线的机械强度两方面考虑，配电干线除由总配电箱引出的场区照明支路和移动配电箱外，移动配电箱和各支路均采用五芯500伏YC橡皮绝缘电缆线。由电流计算的导线引至现场临时用电总箱的电缆宜选为YC 3×25+2×16mm2。电缆直埋于室外自然地面－0.8米以下深处，由总配电箱引至分配电箱用电导线截面为YC 500V 3×10+2×6 mm2，由分配电箱引至开关箱的导线截面分别为：
　　至电焊机为：Yc500V 3×4+1×2.5 mm2
至搅拌机为：Yc500V 3×4+2×2.5 mm2
至调直机为：YC 500V 3×4+2×2.5 mm2
　　至弯曲机为：YC 500V 3×4+2×2.5 mm2
至切断机为：YC 500V 3×4+2×2.5 mm2
至砂轮切割机为：YC 500V 3×4+2×2.5 mm2
　　至木工手持电锯为：YC 500V 3×4+2×2.5 mm2
　　至振捣器为：YC 500V 3×4+2×2.5mm2
　　至现场照明为：YC 500V 3×4+2×2.5mm2
2.依据电流计算值选现场总配电箱的总漏电保护开关，其整定电流值为100A，保护脱扣为过流和漏电复式脱扣，漏电保护为30mA/0.1s脱扣值。
选择：切断机的漏电保护开关的整定电流值为30A
　　 电锯的漏电保护开关的整定电流值为30A
搅拌机的漏电保护开关的整定电流值为30A
振捣器的漏电保护开关的整定电流值为30A
调直机的漏电保护开关的整定电流值为30A
　　　 电焊机的漏电保护开关的整定电流值为30A
　　 弯曲机的漏电保护开关的整定电流值为30A
　 　现场照明的漏电保护开关的整定电流值为30A
施工供电系统图如下：

DZL-170
DZ-200
2*#回路
DZL-170
DZ-200
3*#回路
DZ-200
DZL-170

DZ-

4’#回路
3’#回路
2’#回路
4*#回路

DZL-170
DZ-200
DZL-170
DZ-200
第三章 供电系统设计
1、供电系统严格执行TN-S接零保护系统，系统图如下：

L1
TN—S系统示意图
工作接地
用电机具
PE
N
L2
L1

L3

PE

重复接地

2、在总箱及开关箱中必须设置漏电保护器，漏电保护器的接线方法必须符合JGJ46－2005《施工现场临时用电安全技术规范》的要求。
3、自发电机组至总箱采用四芯电缆，在总电箱内进行双接地，形成PE线。
4、供电系统选用五芯电缆，供电系统做到“三级配电，两级保护”，施工机具严格执行“一机、一箱、一闸、一漏”标准要求。
5、配电箱设计
临时配电系统按照三级配电、二级保护的原则进行设计，即总配电箱和开关箱内必须有相应容量的漏电保护器。同一级别电箱的规格、颜色均应一致，颜色为绿色，并有电标志。总箱及100A以下选用DZ20开关，其余一级、二级分电箱选用塑料外壳式断路器，开关箱及电焊机专用箱设计成DZ20开关及漏电保护器。
1）、开关箱做法
施工层主要用电机具为振捣棒、手持锯、角磨机等小型机具，则：
振捣棒： 1.5KW/台
木工手持锯、角磨机 1KW/台
取较大的振动机做为控制电流，计算为：
根据公式 P=UIcosφ
I=P/1.732Ucosφ＝1500/(1.732×380×0.65)=3.5(A)
根据以上电流计算，末端开关箱设计为如下设计方案：
开关箱开关为DZ20开关30A，漏电保护器容量为30 A，。开关箱电源线选用YC－3×4＋2×2.5五根铜芯橡皮软电缆，如图所示：

DZ20Y
40 FQ40
30mA

支线 负荷线

A、B、C N PE YC-3×4+2×2.5
YC-3×4+2×2.5
开关箱接线图

电焊机开关箱开关为DZ20开关100A，漏电保护器容量为30 A，。开关箱电源线选用YC－3×10＋2×6五根铜芯橡皮软电缆，如图所示：

DZ20Y
100 FQ100
30mA
接线柱
接线柱
支线 负荷线

A、B、C N PE YC-3×10+2×6
YC-3×10+2×6
电焊机开关箱接线图
2）二级分配电箱设计方案
二级分配电箱总空气开关为250A，一条100A DZ20开关，二条63A DZ20开关，三条40A DZ20开关，箱接线图如下：
二级分配电箱电源线选用YC－3×16＋2×10五根铜芯橡皮软电缆。

HD250
RDM10 HD100 HD100 HD63 HD40 HD40 HD40
250/3300 DZ20Y DZ20Y DZ20Y DZ20Y DZ20Y DZ20Y
(250A) (100A) (630A) (63A) (40A) (40A) (40A)
PE端子板

N端子板

NNNN NNNNN

A、B、C N PE 电焊机 钢筋专用 双电源 振动器 搅拌机 污水泵
YC－3×16＋2×10 YC3×10＋2×6 YC3×4＋2×2.5 YC3×4＋2×2.5 YC3×4＋2×2.5 YC3×4＋2×2.5 YC3×4＋2×2.5
3）一级分配电箱设计方案
一级分配电箱总空气开关为630A，两条400A回路，两条250A回路一级分配电箱电源线选用YC 3×25＋2×16五根铜芯橡皮软电缆。
接线图如下：

HD630
DZ20Y HD400 HD400 HD250 HD250
(630) DZ20Y DZ20Y DZ20Y DZ20Y
PE端子板 (400A) (400A) (250A) (250A)

N端子板

NNNN NNNNN

A、B、C N PE YC-3×16＋2×10
YC－3×25＋2×16
4）电箱外形设计
a)、箱体材料采用铁板，厚度在1.5--2.0MM。
b)、箱体结构上应附加配置电器安装板和箱门.电气安装板用铁板或绝缘板制作,箱门应能关闭严密并配锁.箱体的进出线孔园孔,并设竖直支设箱体的下底面,尺寸保证电器的安装、接线、维修、操作方便和电气安全距离。

第四章 接地装置设计
本工程在基础完成前利用人工接地体，基础完成后利用建筑物基础中的自然接地体作为接地装置，如下图所示：

同时注意如下事项：
1、接地体与接地线连接采用焊接。
2、地线连接处应焊接，当采用搭接焊接时，对于扁钢其搭接长度为宽度的2倍。
3、地装置各部分之间均保证电气连接，位于潮湿和有腐质场所的连接处应采取可靠的防潮、防腐措施。
4、接地装置应满足短路情况下热稳定要求。
5、二级箱及机械设备配电箱均需做重复接地。
第五章 防雷设计
1、对现场内的机械设备设避雷针，用作防雷击。避雷针采用直径φ20及以上的钢筋，其长度应为1—2M，装设地设备的最顶端。在最高机械设备上设避雷针，保护范围按60°计算，能保护其它设备，且最后退出现场，则其它设备可不设防雷装置。
单支避雷针的近似保护范围如图：

hx
H
Yx
600
600

H—避雷针高度 hx—被保护物高度Ha—避雷针有效高度 yx—避雷针相对保护半径
2、防雷接地：
施工现场内设置的防雷装置和需要作防雷接地的部分（包括塔吊、外用施工电梯、钢管脚手架等），均应经过防雷接地引下线与防雷接地体作电气连接。
（1） 防雷接地引下线
一般采用铜线、钢筋、扁钢、角钢，各段之间应焊接，保证电气连接，不得采用铅线作防雷引下线。
（2） 接地体与接地电阻值
防雷装置可利用自然接地体接地，但应保证电气连接，冲击接地电阻值不大于30Ω。
第六章 现场临时机电设施管理
1、质保体系
根据本工程的特点和丹东市的具体情况制定下列管理方案：强化临时机电设施管理，配合工程正常进行；
施工临时用电及大型机械安装有专业设计及技术交底，并由自己的专业队伍负责实施。临时机电管理人员要有相应的资质和经验。机电设备的布置选型原则上按照甲方的方案执行，部分变化根据实际情况进行调整。工作质量标准：根据ISO9001系列要求，建立起组织、职责、程序、过程和资源五位一体的质量保证体系。
质量保证示意图:
机械工程师
电气工程师
机操班组
大型设备安装维修队
中小型设备维修组
工地供排水
线路维护
大型设备维修电工
安装维修电工
给排水工程师
电气组
上级指令
项目经理部
生产调度员
质保工程师
公司工程部

除遵照甲方、上级指令外，还必须遵守国家、地方政府的下列规范和标准：《施工现场临时用电安全技术规范》、《建筑机械使用安全技术规范》、《建筑机械技术试验规程》、《起重机械安全管理规程》、《施工升降机技术条件》、《施工升降机安全规程》、《施工升降机试验方法》。
2、管理制度
（1）专业施工制度：针对起重设备，临时用电设施的特殊性，组建专职安装维修队和专业电气组，建立一套完整的工作体系，以确保工作的质量和安全。
（2）施工交底制度：所有临时用电及机械拆装施工均编制施工方案和作业指导书，采用层层审批和层层交底，落实好责任，保证质量。
（3）安全责任制度：安全工作实行层层责任制，并定期和不定期进行安全技术培训、检查，所有作业中都有明确的安全责任人。
（4）持证上岗制度：特殊作业特殊工种通过培训考核全部持有政府部门颁发的“特殊作业上岗证书”，杜绝无证上岗。
（5）验收检查制度：对于重要设施的实施过程采用三方验收制度，责任到人，资料齐全。
（6）维修保养制度：定期和不定期对所有设备、安全用电进行维修、保养、检验。分别为日检\周检、月检、季检、年检，并有书面记录和责任人签名。
第七章 临时用电技术交底
现场临时用电按《工业与民用供电系统设计规范》和《施工现场临时用电安全技术规范》设计并组织施工。
现场敷设电缆采用铜芯橡皮绝缘电缆，根据现场实际，采用树干式与放射式相结合的配电方式。按规范要求进行埋地敷设及架空敷设。临时用电施工前，必须熟悉临电施工组织设计，了解临时用电设计方案。施工前应按施工组织设计要求备料及组装配电设备，所有采用材料必须符合规范要求，有合格证。
现场内严格采用TN—S系统配电，具体做法如下：在总箱处做重复接地装置（R≤4Ω）接于箱内保护接地专用端子上，同时保证体保护接零端子与工作接地端子处于连接状态。由总箱至分配箱及分配电箱至开关箱保护接地线（PE）与工作接地线（N）严格分开使用，从而保证场内按“三相五线制”TN—S系统供配电。施工时一定要注意PE线和N线的安装质量，并在运行中要做到定期测试。PE线不允许装设开关或熔断器，为确保安全可靠性，进行必要的重复接地。接地电阻不大于4欧姆。
总配电箱内元器件均选用DZ20型空气开关，空气开关之间用铜排连接,且需搪锡,其中A、B、C三相铜排及N铜排要与箱体绝缘，PE铜排与箱体连为一体,空气开关安装间距不小于5cm。分配电箱内装设总分离开关和分路隔离开关以及总自动开关和分路自动开关。总开关电器的额定值、动作额定值应与分 路开关的对应值匹配总配电箱、分配电箱及开关箱应设在干燥、通风的场所，周围应有足够二人同时工作的空间和通道。室外配电箱放置要牢固，且有防雨设施，安装高度底边距地0.6—1.2米，有门有锁，箱内无杂物。并设明显警示标志。
多股线采用接线端子压接时，大于2.5平方米线必须搪锡。电缆端要用铜压线鼻压接搪锡，进出电箱采用下进下出式，回路编号一致。临时电缆埋地敷设过车道人行道等要加保护套管埋设；引出（入）地面及穿墙要加保护套管。
严格执行一机一闸一漏电保护，严禁一闸多机和无漏电保护设备使用。不允许以铜丝、铁丝等代保险丝使用。
外线电缆施工完应用500V摇表检测，其绝缘电阻不小于0.5兆欧方可送电。电缆送电前，先将配电设备断电，安全检查后逐级送电，严禁带电续接电缆。进入施工现场检测、维修线路时要持证上岗，带安全帽，穿胶鞋。发现问题及时修复，对于乱接线，错接线问题应立即制止。
如有重大问题发生，要及时查出事故原因，作好记录，以书面形式上报经理部。修复线路时，电箱要设标志牌或专人看护，以防误合闸而酿成安全事故。导线连接要牢固，包扎严密，绝缘良好且不伤线芯。配电箱回路开关电缆应有名牌标记，标明回路去向及施工单位名称，以方便检查。
第八章 安全用电技术措施和电器防火措施
1、安全用电措施
电气设备的设置、安装、防护、使用与维修及电气设备的操作必须符合JGJ46-88《施工现场临时用电安全技术规范》。
建立临时用电施工组织设计和安全用电技术措施的编制、审批制度，并建立相应的技术档案。
建立安全技术交底制度。
建立安全检测制度。
建立电气维修制度。
建立安全检查和评估制度。
建立安全用电责任制，对临时用电工程各部位的操作，监护和维修，分片、分批落实到人，并辅助必要的奖惩制度。
建立安全教育培训制度。
建立施工用电领导体制，改善电气技术联合会素质。
2、电气防火措施
合理配置、整理、更换各种保护器，对电路和设备的过载、短路故障进行可靠的保护。
电气装置和线路周围不得堆放易燃、易爆、强腐蚀介质，并建立易燃、易爆等危险品的管理制度。
电气装置相对集中的场所应配置灭火器材，并禁止烟火。
加强电气设备相间地绝缘，防止闪烁。
建立电气防火教育制度，经常进行电气防火知识培训。
建立电气防火检查制度，发现问题，及时解决。
强化电气防火领导体制，建立电气防火制度。
第九章 施工现场临时用电布置图

办公楼

发电机房

搅拌机1 搅拌机2
一级箱

厨房
宿
舍
仓库

宿舍

项目部办公室
钢筋专用
照明箱
污水泵 电焊机 电焊机

二级箱
