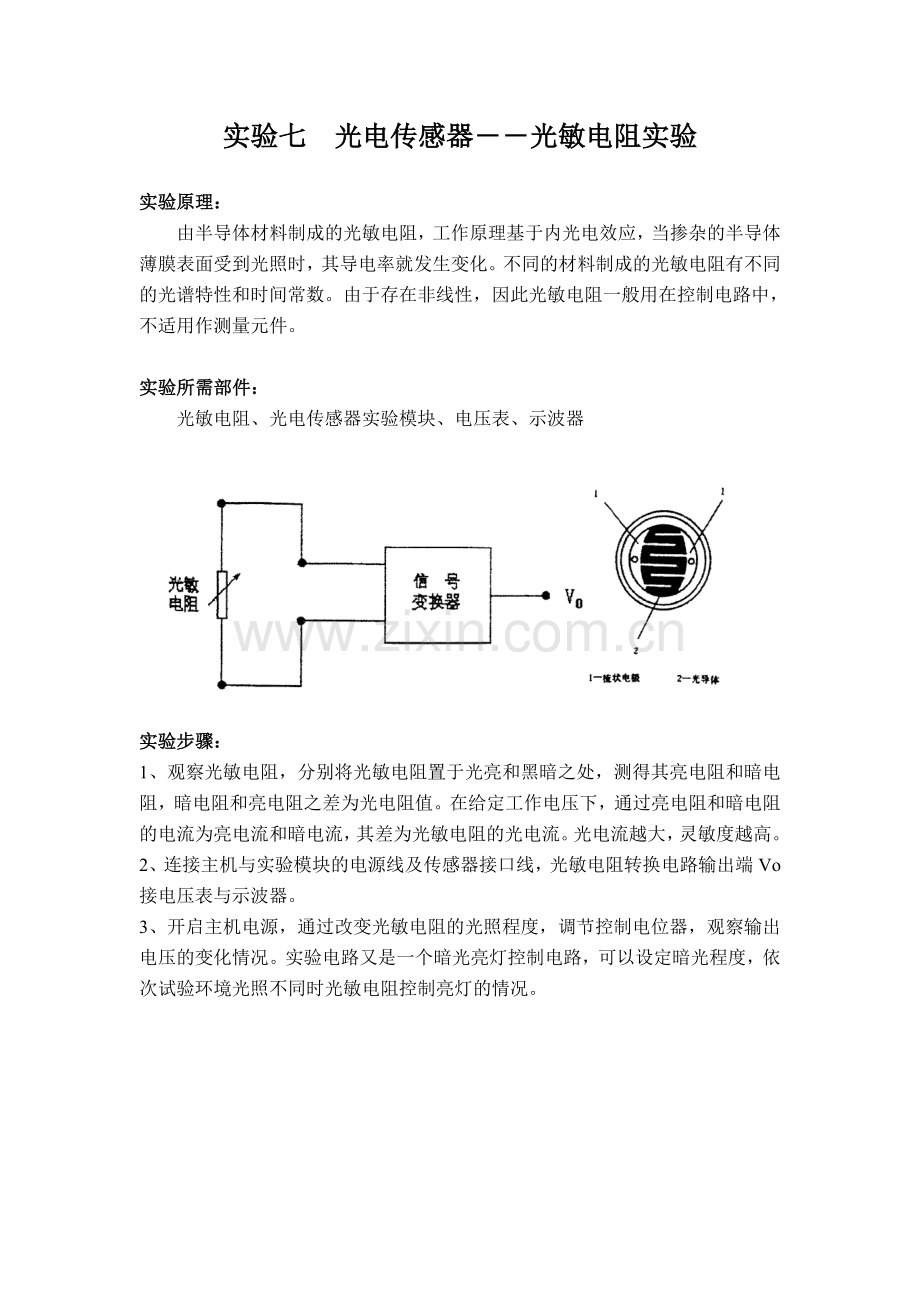

实验七 光电传感器――光敏电阻实验.doc

实验七光电传感器光敏电阻实验实验原理：由半导体材料制成的光敏电阻，工作原理基于内光电效应，当掺杂的半导体薄膜表面受到光照时，其导电率就发生变化。不同的材料制成的光敏电阻有不同的光谱特性和时间常数。由于存在非线性，因此光敏电阻一般用在控制电路中，不适用作测量元件。实验所需部件：光敏电阻、光电传感器实验模块、电压表、示波器 实验步骤：1、观察光敏电阻，分别将光敏电阻置于光亮和黑暗之处，测得其亮电阻和暗电阻，暗电阻和亮电阻之差为光电阻值。在给定工作电压下，通过亮电阻和暗电阻的电流为亮电流和暗电流，其差为光敏电阻的光电流。光电流越大，灵敏度越高。 2、连接主机与实验模块的电源线及传感器接口线，光敏电阻转换电路输出端Vo 接电压表与示波器。 3、开启主机电源，通过改变光敏电阻的光照程度，调节控制电位器，观察输出电压的变化情况。实验电路又是一个暗光亮灯控制电路，可以设定暗光程度，依次试验环境光照不同时光敏电阻控制亮灯的情况。
