三、电流和电流表的使用（第一课时）
一．填空：
1．电流通过导体时会产生多种效应， 我们可以根据产生的效应来判断
的大小．电流通过灯泡时，灯丝变热而发光，这是电流的 效应．
2．电流表的使用规则是：
（1）电流表应与被测电路 联；
（2）连接电流表时，应让电流从 接线柱流进，从 接线柱流出；[来源:学,科,网Z,X,X,K]
（3）被电路中的电流不要超过电流表的 ；
（4）绝不允许不经过用电器而把电流表直接连到 上．否则，会因
过大，而损坏 ．
3．测量电流时，在不能预先估计被测电流大小的情况下，要先用 法来确定电流表的量程．具体做法是：先选用 量程把表的一个接线柱接入电路，再拿电路的一个线头 电流表的另一接线柱．若表的指针不超过量程就固定接好；若表的指针指示偏小，说明在小量程范围内，则再改用
量程进行测量．
4．将一电流表串联在某电路中电灯的“前面”或“后面”时，所测的电流是
的．（填“相等”或“不相等”）
5．在用电流表测电路中的电流之前，估计所测的电路中的电流约为0．4～0．5A，所用的电流表有“-、“0．6A”、“3A”三个接线柱，测量时应把 和 两接线柱接入电路，这样测得的结果较为准确．
6．理论和实验都证明：串联电路中电流的特点是 ；并联电路中的电流的特点是 ．[来源:学科网]
二．选择：
7．电灯L1和L2并联接入电路，通过它们的电流分别为I1和I2，干路中的电流为I，则 （ ）
A．I1 > I B．I2 > I
C．I1 + I2 > I D．I = I1 + I2
8．下列说法中正确的是 （ ）
A．串联电路中的各处电流是不等的
B．串联电路的各处的电流也可能会不等
C．并联电路中干路中的电流一定大于任一支路中的电流
D．并联电路中各支路中的电流一定相等
9．有关电路中的电流正确的说法是 （ ）
A．电流从正极流出时最大，回到负极时最小
B．用电器工作时会消耗电流，从而使电流减小
C．在并联电路中，干路上的电流比任一支路上的电流都大
D．在串联电路中，流过用电器的电流比流过导线的电流大

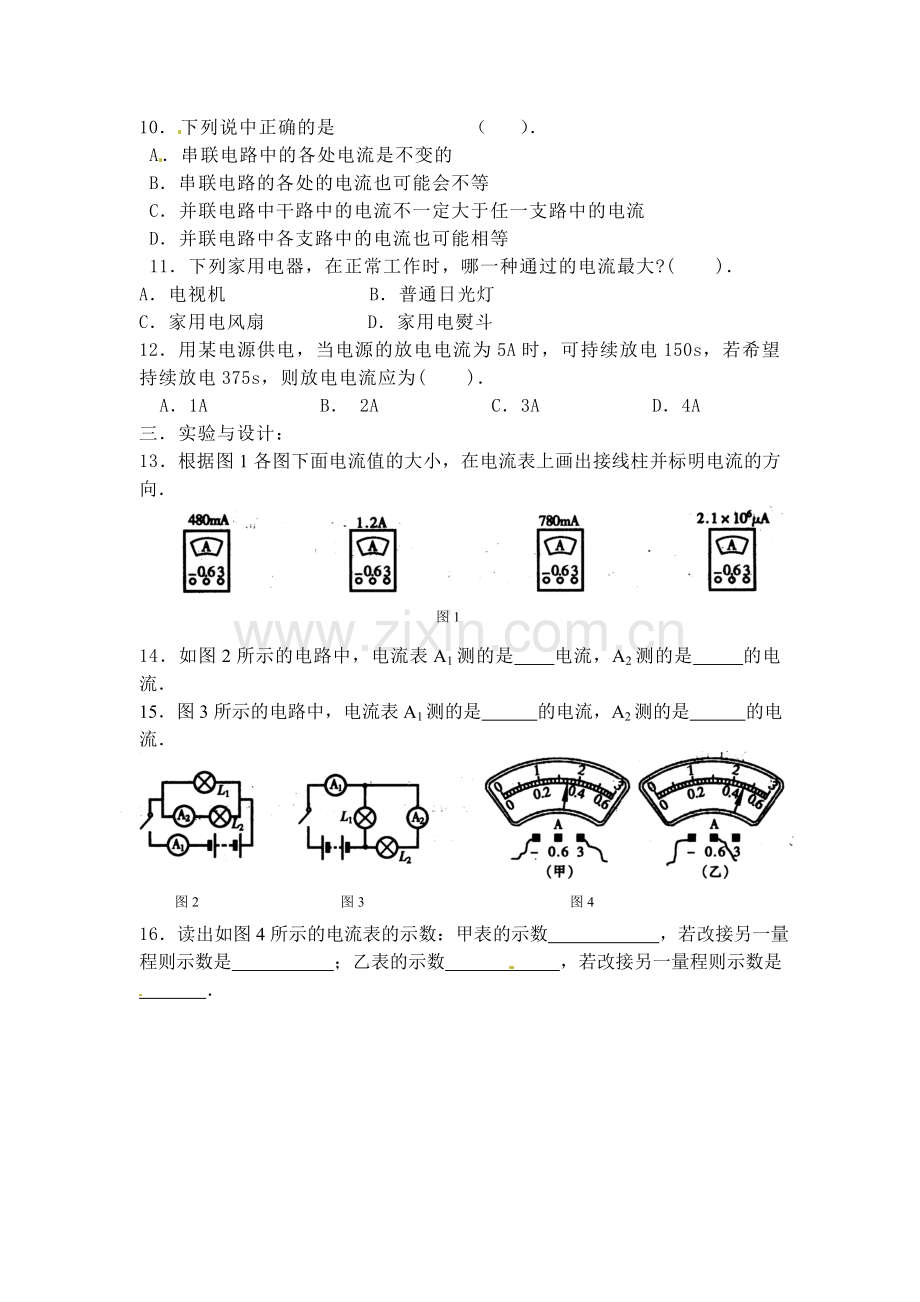

10．下列说中正确的是 （ ）．
A．串联电路中的各处电流是不变的
B．串联电路的各处的电流也可能会不等[来源:学科网]
C．并联电路中干路中的电流不一定大于任一支路中的电流
D．并联电路中各支路中的电流也可能相等
11．下列家用电器，在正常工作时，哪一种通过的电流最大?( )．
A．电视机 B．普通日光灯
C．家用电风扇 D．家用电熨斗
12．用某电源供电，当电源的放电电流为5A时，可持续放电150s，若希望持续放电375s，则放电电流应为( )．
A．1A B． 2A C．3A D．4A
三．实验与设计：
13．根据图1各图下面电流值的大小，在电流表上画出接线柱并标明电流的方向．[来源:Zxxk.Com]
图1

14．如图2所示的电路中，电流表A1测的是 电流，A2测的是 的电流．
15．图3所示的电路中，电流表A1测的是 的电流，A2测的是 的电流．
图2
图3
图4

16．读出如图4所示的电流表的示数：甲表的示数 ，若改接另一量程则示数是 ；乙表的示数 ，若改接另一量程则示数是 ．

三、电流和电流表的使用（第二课时）
一．选择：
1．关于电流表的使用，下列说法中不正确的是 （ ）
A．使用前如果电流表的指针没有指在表盘上的“0”点，要先进行调零
B．电流表要并联在被测电路中
C．当电路中的电流不估计时，要用试触的方法来选定合适的量程
D．绝不允许不经过用电器把电流表接线 柱接到电源的两极上[来源:学#科#网Z#X#X#K]
2．某学生使用电流表时，根据电路中的待测电流，应选用0～0．6A的量程，但误将“-”和“3”两接线柱接入电路．这样做的结果是（ ）
A．指针摆动角度大 B．指针摆动角度小，读数更准确
C．指针摆动角度小，会损坏电表 D．指针摆动角度小，读数不精确
3．电灯L1和L2串联后接入电路，用电流表测电路中的电流，闭合开关后，发现电流表的示数为零，那么可能出现的问题是（ ）
A．电灯L1被短路 B．电灯L2被短路
C．有一盏灯的灯丝断了 D．电流表正负接线柱接反了
图1
4．如图1所示，当开关S闭合时，将发生的现象是 （ ）
A．灯可能被烧坏 B．电流表可能被烧坏
C．灯和电流表都可能被烧坏 D．不发生任何事故
5．把两个灯泡串联后接到电源上，合上开关S后，会发现L1比L2亮，则 （ ）
A．通过L1的电流大 B．通过L2的电流大
C．通过两灯的电流一样大 D．无法判断
6．在图2所示的几种电路中，电流表只测L2电流的是（ ）
图2

[来源:学*科*网Z*X*X*K]图3
图4
图5

[来源:学科网]

二．实验与设计：[来源:学§科§网]
7．图3中闭合开关，电流表A2的示数是0．25A，则A1的示数是 A．若将A1接到a处，它的示数应是 A．[来源:学科网ZXXK]
图7

图6

8．图4中，闭合开关，若在电路a、b两处接入电流表，其读数分别是2．3A，1．6A，则电流表接在C处时，其读数应为 A．
9．如图5所示的电路，电流表A1与A2的指针的位置如图6所示，电流表A1使用的量程是 ，读数是 A，电流表A2使用的量程是 ，读数是 A．通过L2的电流是 A．
10．用图7所示的器材，按下面要求在虚框内画出电路图，并用笔画线连接电路．要求：L1和L2并联，用电流表测出L2中的电流（约1．2A），S作总开关．
图8
图9

11．(1)根据电路图8，请用笔线把图9中的实物连成电路；
(2)如果要使电流表测干路中的电流，请你用另一种颜色的笔在实物图9上只改动一根连线(删去一根线，重画一根线)实现这一要求．
