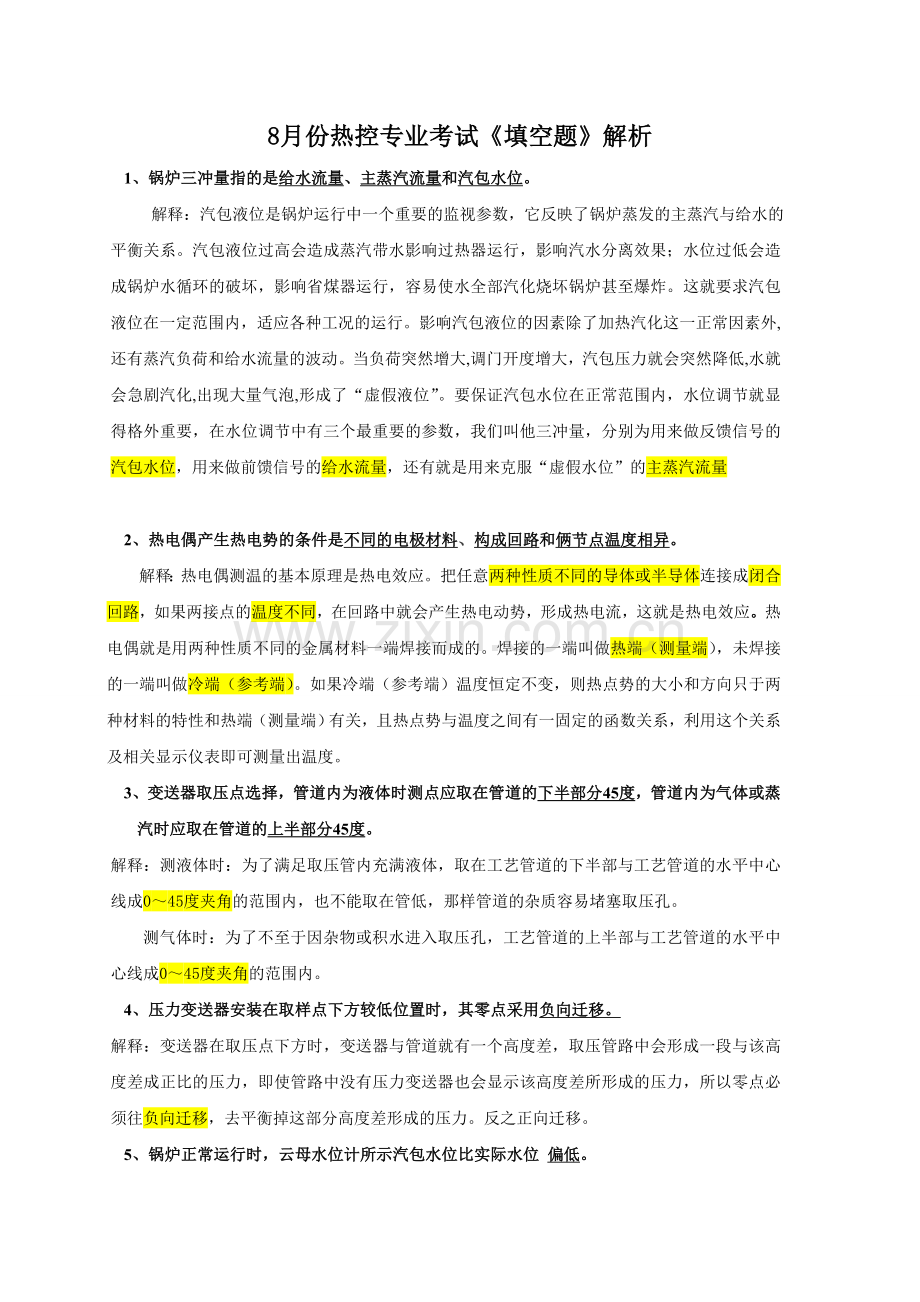

8月份热控专业考试《填空题》解析
1、 锅炉三冲量指的是给水流量、主蒸汽流量和汽包水位。
解释：汽包液位是锅炉运行中一个重要的监视参数，它反映了锅炉蒸发的主蒸汽与给水的平衡关系。汽包液位过高会造成蒸汽带水影响过热器运行，影响汽水分离效果；水位过低会造成锅炉水循环的破坏，影响省煤器运行，容易使水全部汽化烧坏锅炉甚至爆炸。这就要求汽包液位在一定范围内，适应各种工况的运行。影响汽包液位的因素除了加热汽化这一正常因素外,还有蒸汽负荷和给水流量的波动。当负荷突然增大,调门开度增大，汽包压力就会突然降低,水就会急剧汽化,出现大量气泡,形成了“虚假液位”。要保证汽包水位在正常范围内，水位调节就显得格外重要，在水位调节中有三个最重要的参数，我们叫他三冲量，分别为用来做反馈信号的汽包水位，用来做前馈信号的给水流量，还有就是用来克服“虚假水位”的主蒸汽流量

2、 热电偶产生热电势的条件是不同的电极材料、构成回路和俩节点温度相异。
解释：热电偶测温的基本原理是热电效应。把任意两种性质不同的导体或半导体连接成闭合回路，如果两接点的温度不同，在回路中就会产生热电动势，形成热电流，这就是热电效应。热电偶就是用两种性质不同的金属材料一端焊接而成的。焊接的一端叫做热端（测量端），未焊接的一端叫做冷端（参考端）。如果冷端（参考端）温度恒定不变，则热点势的大小和方向只于两种材料的特性和热端（测量端）有关，且热点势与温度之间有一固定的函数关系，利用这个关系及相关显示仪表即可测量出温度。
3、 变送器取压点选择，管道内为液体时测点应取在管道的下半部分45度，管道内为气体或蒸汽时应取在管道的上半部分45度。
解释：测液体时：为了满足取压管内充满液体，取在工艺管道的下半部与工艺管道的水平中心线成0～45度夹角的范围内，也不能取在管低，那样管道的杂质容易堵塞取压孔。
测气体时：为了不至于因杂物或积水进入取压孔，工艺管道的上半部与工艺管道的水平中心线成0～45度夹角的范围内。
4、 压力变送器安装在取样点下方较低位置时，其零点采用负向迁移。
解释：变送器在取压点下方时，变送器与管道就有一个高度差，取压管路中会形成一段与该高度差成正比的压力，即使管路中没有压力变送器也会显示该高度差所形成的压力，所以零点必须往负向迁移，去平衡掉这部分高度差形成的压力。反之正向迁移。
5、 锅炉正常运行时，云母水位计所示汽包水位比实际水位 偏低。
解释：P=ρgh 在公式中可见，影响压力的参数有两个，一个是物质的密度，一个是高度。如图：云母水位计与汽包相连，形成一个联通器，云母水位计布置在外部环境中，即使有保温层温度也会低于汽包内很多，这样就会造成云母水位计测量筒内的水密度ρ′要比汽包内水密度ρw大，同样压力ρs的环境下，水位H和水位H'形成的压力是相等的，这就会形成一个ΔH的变差。
6、 差压流量计常用的节流装置分别是标准孔板、文丘里管、标准喷嘴。
解释：我国GB2624－93规定的标准节流装置及取压方式有：
（1） 标准孔板：角接取压、法兰取压、径距取压（D-D/2取压）；
（2） 标准喷嘴：角接取压；长径喷嘴：径距取压（D-D/2取压）；
（3） 经典文丘利管：喉部取压。
7、 表压力是绝对压力与大气压力之差。
解释：绝对压力、大气压力、表压力之间的关系：
绝对压力：是指以绝对真空为起点的压力
表压力：在当地大气压力环境下测得的压力，也就是以当地大气压力为起点的压力，压力表测得的压力就属于表压力
大气压力：当地大气层形成的压力，他随着海拔、地理位置、气象的因素影响，一个标准的大气压力是这样规定的，把温度为0度，维度45度的海平面上的大气压为1个标准大气压，大小是101.325Kpa是760mm汞注的压力
1标准大气压=100Kpa=0.1Mpa （粗略计算）
8、 热电偶按安装方式可分为插入式和表面式两大类。
9、 气动执行机构一般都设有断电源保护、短信号保护、断气源保护保护。
解释：1、断气源：工作气源作为保位阀的控制端，气源压力小于一定值，会使保位阀动作，切断汽缸的供气并使汽缸进气排气与外界隔绝，使阀门保位。
2、断电源：～220V失电，处于工作压力管路上的电磁阀动作，切断工作气源，使保位阀动作，动作过程与断气源相同。
3、 断信号：4～20MA信号通过信号检测板，当信号小于或大于规定值，信号监测器切断电磁阀的供电电源，电磁阀动作，再使保卫阀动作。
综上述，三种自锁方式都是通过动作保位阀来达到自锁功能
10、 照测量结果得到的程序，测量分为直接测量法和间接测量法。
解释：对于测量方法，从不同的角度出发，可有不同的分类方法。
根据测量结果得到的程序有：直接测量、间接测量；
根据测量方式分类：偏差式测量、零位式测量和微差式测量；
根据测量的精度分类：等精度测量和非等精度测量；
根据被测量变化情况分类：静态测量和动态测量；
根据敏感元件是否与被测介质接触分类有：接触测量和非接触测量等
直接测量：就是直接通过测量工具就能测得数据，比如长度，宽度。
间接测量：无法通过直接手段去测量出来，只能通过计算等其他手段得出数据，比如容器的容积、密度等。
11、 热电偶是由两根不同性质的导体焊接或绞接构成的。
解释：见第2题
12、 热电阻温度计是基于导体或半导体的电阻值随温度而改变的特性而测温的。
解释：热电阻是基于金属导体（半导体）的电阻值随温度的变化而变化，并与温度呈一定的函数关系的特性制成的温度测量元件。当被测介质的温度发生变化时，温度计的电阻值也相应的变化。从而测定介质的温度。绝大多数金属的电阻值随温度的升高而增加，半导体的电阻值则随温度的升高而减少。
热电阻按结构分有普通型结构和铠装型结构两种。它们都是由感温元件、引出线、保护套管、接线盒、绝缘材料等组成。
工业热电阻测温有以下特点：
（1）测量精确度高；（2）输出信号大，灵敏度高，容易测量显示和实现远距离传送；
（3）电阻温度关系具有较好的线性度，测温稳定性好； （4）不需要冷端温度补偿；
热电偶测温有以下优点：
（1）测温准确度较高（2）结构简单，便于维护；（3）动态响应速度快；（4）测温范围较宽；
（5）信号可以远传，便于集中检测和自动控制；（6）可测量局部温度甚至“点”的温度。
所谓的铠装热电偶、热电阻，就是将元件的电极用不锈钢管套住，内充满高密度氧化物质绝缘体，因此它具有很强的抗污染和优良的机械强度，适合安装在环境恶劣的场合。
热电偶与热电阻的使用：
根据测温范围选择：500℃以上一般选择热电偶，500℃以下一般选择热电阻；
根据测量精度选择：对精度要求较高选择热电阻，对精度要求不高选择热电偶；
根据测量范围选择：热电偶所测量的一般指“点”温，热电阻所测量的一般指空间平均温度； 我们可以观察现场元件的安装情况看看是否遵循这个原则。
