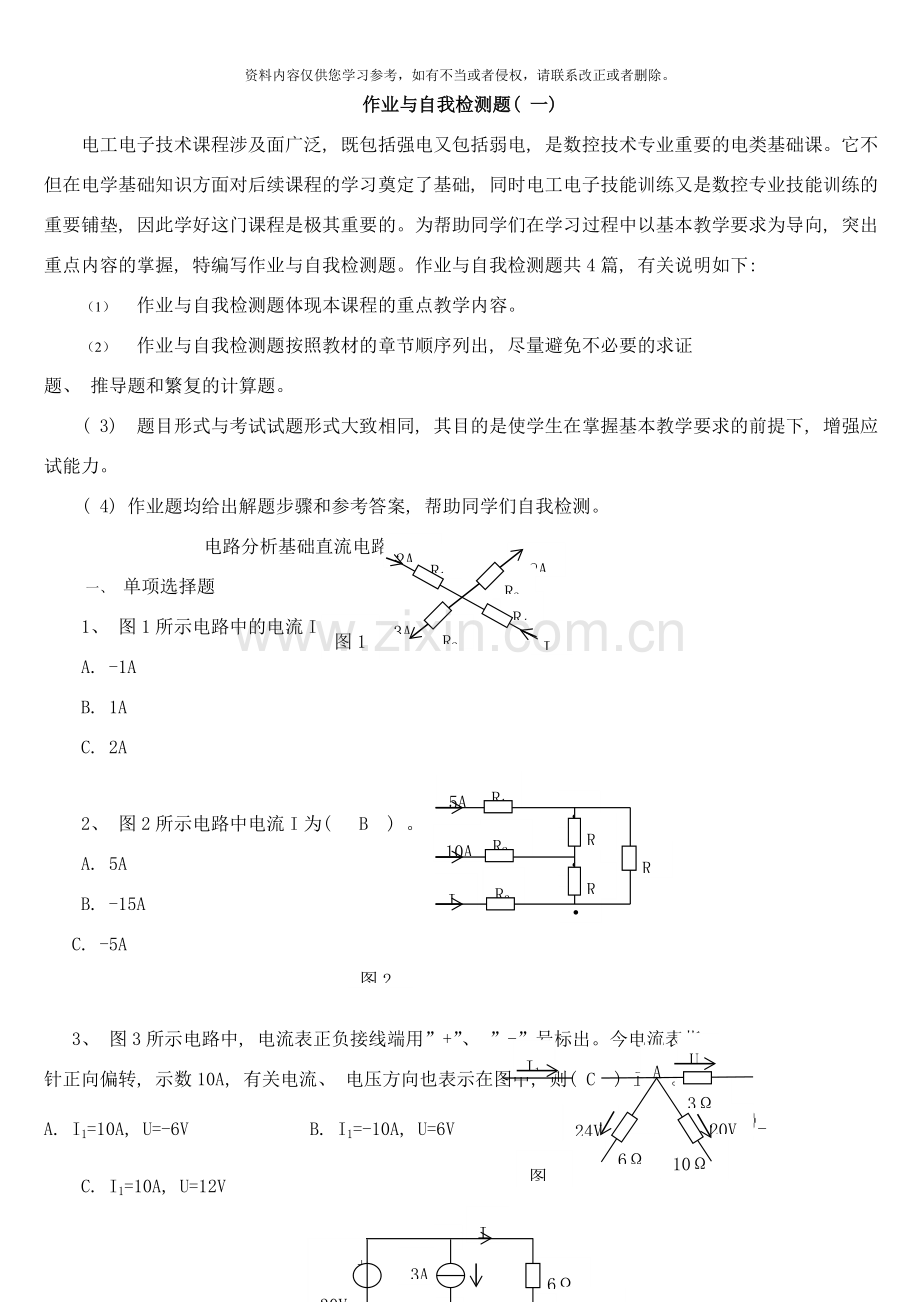

作业与自我检测题( 一)
电工电子技术课程涉及面广泛, 既包括强电又包括弱电, 是数控技术专业重要的电类基础课。它不但在电学基础知识方面对后续课程的学习奠定了基础, 同时电工电子技能训练又是数控专业技能训练的重要铺垫, 因此学好这门课程是极其重要的。为帮助同学们在学习过程中以基本教学要求为导向, 突出重点内容的掌握, 特编写作业与自我检测题。作业与自我检测题共4篇, 有关说明如下:
（1） 作业与自我检测题体现本课程的重点教学内容。
（2） 作业与自我检测题按照教材的章节顺序列出, 尽量避免不必要的求证
题、 推导题和繁复的计算题。
( 3) 题目形式与考试试题形式大致相同, 其目的是使学生在掌握基本教学要求的前提下, 增强应试能力。
( 4) 作业题均给出解题步骤和参考答案, 帮助同学们自我检测。
I
3A
-2A
2A
R41
R31
R21
R1
图1
电路分析基础直流电路部分
一、 单项选择题
1、 图1所示电路中的电流I为( A ) 。
A. -1A
B. 1A
C. 2A
I
10A
5A
•
•
•
R
R
R
R31
R2
R1

2、 图2所示电路中电流I为( B ) 。
A. 5A
B. -15A
图2
C. -5A

A
•
20V3Ω
24V3Ω
10Ω
6Ω
3Ω
I1
U
图3
3、 图3所示电路中, 电流表正负接线端用”+”、 ”-”号标出。今电流表指
针正向偏转, 示数10A, 有关电流、 电压方向也表示在图中, 则( C ) 正确。
A. I1=10A, U=-6V B. I1=-10A, U=6V +-

C. I1=10A, U=12V
•
•
I
6Ω
3A
+
30V
-
图4

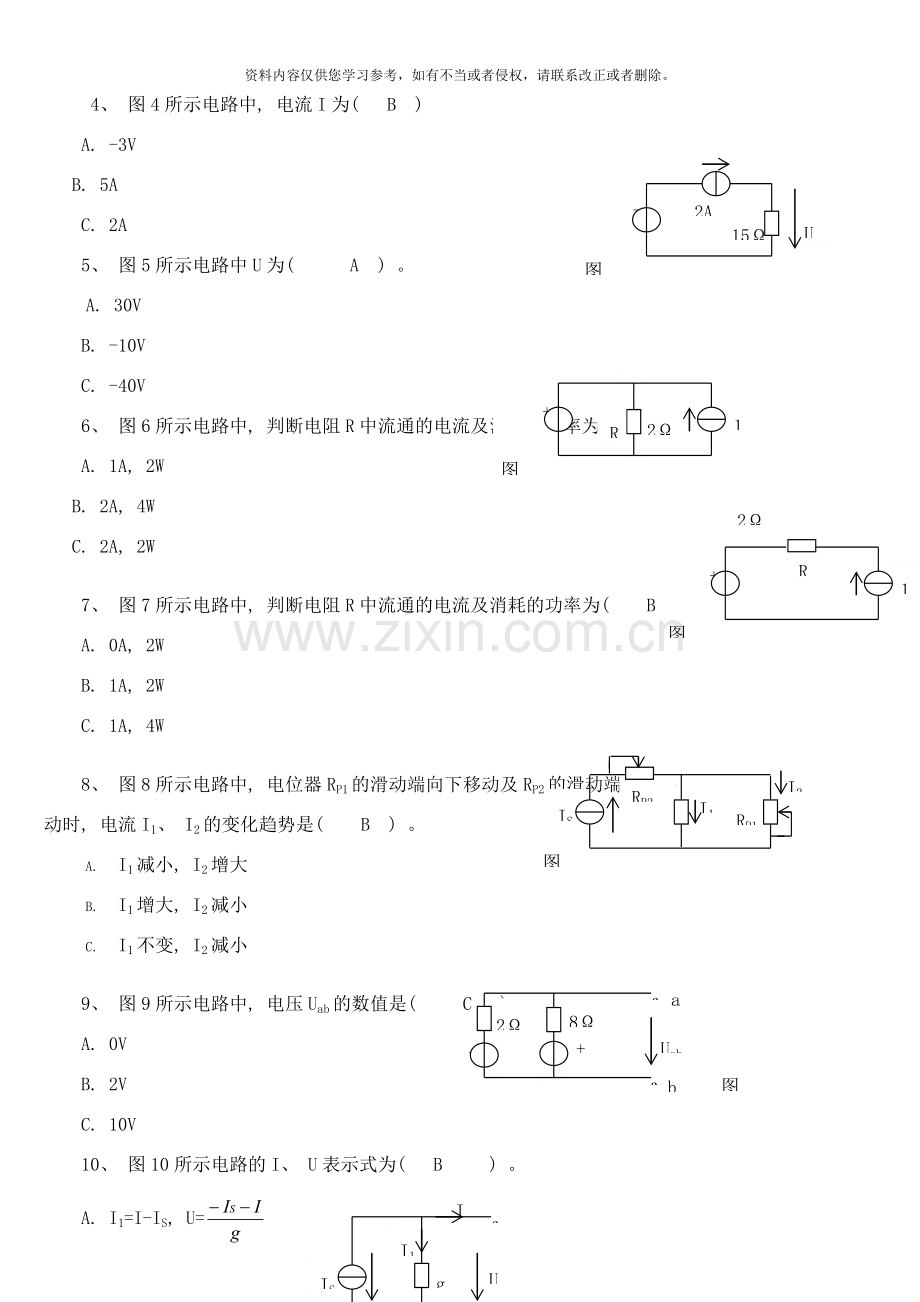

4、 图4所示电路中, 电流I为( B )
A. -3V
U
2A
15Ω
-
45V
+
图5
B. 5A
C. 2A
5、 图5所示电路中U为( A ) 。
A. 30V
B. -10V
•
•
1A
2Ω
+
2V
-
R
图6
C. -40V
6、 图6所示电路中, 判断电阻R中流通的电流及消耗的功率为( A ) 。
A. 1A, 2W
2Ω
B. 2A, 4W
1A
+
2V
-
R
图7
C. 2A, 2W

7、 图7所示电路中, 判断电阻R中流通的电流及消耗的功率为( B ) 。
A. 0A, 2W
B. 1A, 2W
C. 1A, 4W
RP2
RP1
I2
I1
IS
图8

8、 图8所示电路中, 电位器RP1的滑动端向下移动及RP2的滑动端向右移
动时, 电流I1、 I2的变化趋势是( B ) 。
A. I1减小, I2增大
B. I1增大, I2减小
C. I1不变, I2减小
Uab
b
º
aº
º
+
10V
-
•
8Ω
2Ω
•
+
10V
-
图9

9、 图9所示电路中, 电压Uab的数值是( C ) 。
A. 0V
B. 2V
C. 10V
10、 图10所示电路的I、 U表示式为( B ) 。
图10
•
•
º
º
g
U
I
I1
IS
A. I1=I-IS, U=
B. I1=-I-IS, U=
C. I1=I-IS, U=
二、 简答题
1、 恒压源的性质是什么?
恒压源的性质为( 1) 它的输出电压始终是恒定的, 不受输出电流的影响; ( 2) 经过它的电流不由它本身决定, 由与之相连的负载电阻决定。
2、 恒流源的性质是什么?
恒流源的性质为( 1) 它的输出电流始终是恒定的, 不受输出电压的影响; ( 2) 恒流源的端电压不由它自身决定, 由与之相连的负载电阻决定。
3、 负载增加的涵义是什么? 在近似恒压源供电或近似恒流源供电系统中, 负载增加相当于负载电阻增大还是减小?
负载增加意指电路的输出功率增加。在近似恒压源供电系统中, 负载获得的功率P=UI=, 负载增加既是负载电流增大, 相当于负载电阻减小。
在近似恒流源供电的系统中, 负载获得的功率P=UI=I2R, 负载增加既是负载电压增大, 相当于负载电阻加大。
4、 电压源模型与电流源模型等效变换的条件是什么?
如果电压源模型的输出电压和输出电流与电流源模型的输出电压和输出电流对应相等, 既是说, 对同一外部电路而言, 二者的伏安特性相同, 那么两种模型能够等效互换。
5、 基尔霍夫定律的基本内容是什么? 适用范围如何?
KCL定律: 任意时刻, 流入电路中任一节点的电流之和恒等于流出该节点的电流之和。或=0
KVL定律: 在任意时刻, 沿电路中任一闭合回路绕行一周各段电压的代数和恒为零。或=0
6、 作为线性电路分析中的一个重要定理, 简述叠加定理的基本内容和适用范围?
对于包含有多个电源的线性电路, 电路某元件上的电流或电压等于每个电源单独作用在该元件上所产生的电流和电压的代数和。叠加定理只能分析计算线性电路中的电流和电压, 不能用来计算功率。
7、 在电路分析与计算中, 戴维南定理最适宜应用于哪种情况?
如果只需计算电路中某一支路的电流, 此时最适宜采用戴维南定理。

三、 综合题
1、 图11所示电路可用来测量电源的数值及其内阻, 图中标出的U和R0组成某实际电压源。已知R1=2.6Ω, R2=5.5Ω, 当开关K1闭合, K2打开时, 电流表读数为2A; 打开K1, 闭合K2后, 读数为1A, 试求U和R0。
解: K1闭合, K2打开, 有
I1( R0+R1) =U
K1打开, K2闭合, 有
I2( R0+R2) =U
联立上两式, 得出
U=5.8V, R0=0.3Ω

2、 在图12所示电路中, 已知U1= U2= U3=2V, R1= R2= R3=3Ω, 求UAB、 UBC、 UCA各为多少?
R2

R1

R3

+ -
U2

+ U1
-

U3 -
+
图11
•
•
U
K2
K1
R2
R1
R0
º
º
º
º

图12

解: 设流过ACB回路的电流为I, 根据基尔霍夫定律, 有
( R1+R2+R3) I=U3-U2+U1
求出I=A
因此 UAB=U1-IR1=V
UBC=-U2-IR2=-2V
UCA=-UAB-UBC=V
3、 用戴维南定理求图13电路中R5所在支路的电流。已知R1=R2=R4=R5=5Ω,
D

C

B

A

R5

R4

R3

R2

R1

+ -
U

图13
R3=10Ω, U=6.5V。

解: 断开R5, 求开路电压UO和入端电阻R0
UBD= U≈4.33V
UCD= U=3.25V
UBC= UBD+UDC=UBD-UCD=1.08V
将U短路
R0=( R1//R3) +( R2//R4) ≈5.83Ω
求出电流I5为
I5==≈0.1A
作业与自我检测题( 二)
电路分析基础交流电路部分
二、 单项选择题
1、 在正弦交流纯电感电路中, 电压与电流的关系是( C ) 。
C
B
A
L
C
R
u
º
º
•
•
•
•
图1
A. i= B. I= C. I=
2、 在正弦交流纯电容电路中, 电压与电流的关系是( C ) 。
A. i= B. I= C. I=UωC
3、 一般所说的交流电压220V是指它的( A ) 。
A.有效值 B. 平均值 C. 最大值
4、 图1所示电路中, 电源电压不变, 而频率升高, 各灯泡的亮度变化是( B ) 。
A. 灯泡A变亮
B. 灯泡B变亮
C. 灯泡C变亮
图2
0
ωt
i
u
u i
5、 图2所示是某电路中某一支路的电压u和电流i的波形, 能够判断该支路是( A ) 。
A. 电阻电感串联电路
B. 电阻电容串联电路
C. 纯电感电路
6、 已知电路某元件的电压u和电流i分别为u=141cos( 314t+600) V,
i=7sin( 314t+1200) A, 则该元件的性质是( A ) 。
A. 电容 B. 电感 C. 电阻
7、 已知电路某元件的电压u和电流i分别为u=10cos( ωt+200) V,
i=5sin( ωt+1100) A, 则该元件的性质是( C ) 。
A. 电容 B. 电感 C. 电阻
8、 在RLC串联电路中, 如果调大电容, 则( A ) 。
A.电路的感性增强
B. 电路的容性增强
C. 电路的性质不变
9、 并联电路及相量图如图3所示, 阻抗Z1、 Z2和整个电路的性质分别对应为( C)

1

i2
i
•

º
i1
i1
i
Z2
图3

•
Z1
º

A.感性、 容性、 感性 B.容性、 容性、 容性
C.容性、 感性、 容性
10、 在三相电路中, 三相对称负载为星形连接, 三个线电流均为4A, 则中线电流为( C ) 。
A.4A B.12A C. 0A
二、 简答题
1、 何为三要素? 自行在正弦交流电量瞬时波形图上标出3要素。
图2
0
ωt
i
u
u i
解: 幅值、 频率、 初相

T
2、 简述RLC串联电路产生串联谐振的特点?
( 1) 电路的阻抗最小并呈电阻性。
( 2) 电路中的电流最大。
( 3) XL=XC, 串联谐振可在电容和电感两端产生高电压。
3、 简述提高功率因数的意义?
答: 电源能够传送多少有功功率给负载, 与功率因数cos的大小有直接关系。cos=1, 说明输出的功率全部是有功功率, 电源设备得到充分利用。cos 的大小说明了电源设备的容量被利用的程度, 低功率因数将造成电源设备的浪费。

4、 三相交流电路中, 负载星形连接时, 相电流与线电流, 相电压与线电压有何关系?
答: 相电流与线电流的关系为IP=IL
相电压与线电压的关系为UL=UP
5、 三相交流电路中, 对称负载三角形连接时, 相电流与线电流, 相电压与线电压有何关系?
相电流与线电流的关系为IL=IP
相电压与线电压的关系为UP=UL
三、 综合题
1、 已知某正弦电压在t=0时, 其值 u0=110V, 初相为600, 求其有效值。
解: 正弦电压瞬时表示式为
u=Umcos( ωt+600)
当t=0时,
u0= Umcos600
故有
Um==220V
U==220V

2、 有一电感线圈, 当接在电压为40V的直流电源上时, 测得线圈电流为4A。当接于电压为220V、 频率为50HZ的正弦交流电源时, 测得电流为10A, 求线圈电阻与电感。
解: 直流电源作用时
XL=ωL=0, R=40/4=10Ω
交流电源作用时
Z===22Ω
XL===19.6Ω
L==62.4mH

3、 图4所示电路中, 已知电压表的读数为15V, 电流表的读数为1A, R=5Ω, 电源的角频率ω=200rad/s, 求电感L, 和电路消耗的功率。
解: 设电流为参考相量, 即=I 00 A, 电阻R上的电压相量为=R=
5 00 V, 由于电感上的电压超前电流相位900, 则有

UL==14.14V
于是
XL==14.14Ω,
L==70mH
P=I2R=5W

4、 已知RLC串联电路的R=10Ω, L=2mH, C=180pF, 电源电压为5V, 求谐振频率f0、 谐振电流I0、 品质因数Q0。

答: 谐振频率 f0==265.4KHZ
谐振电流 I0==0.5A
XL=ω0L=3333Ω
XC==3333Ω
Q0==333

作业与自我检测题( 三)
电工技术基础部分
三、 单项选择题
1、 磁力线上任意一点的切线方向, 就是该点的磁场方向, 即小磁针在磁力作用下( A ) 极所指的方向。
A. N极 B. S极 C. N极或S极
2、 以下说法正确的是( A ) 。
A.磁力线越密表示磁场越强 B.磁力线越疏表示磁场越强
C.磁场强度与磁力线的疏密无关
3、 ( B ) 是利用电磁感应原理进行变换交流电压的一种器件。
A.电动机 B. 变压器 C. 整流器
4、 常见的变压器( 用于变换低频率的交流电) 铁心一般是由相互绝缘的( A ) 叠成。。
A.硅钢片 B.生铁片 C. 铸铁片
5、 变压器的初级绕组加交流电压而次级绕组( A ) 的工作状态叫空载运行。
A.开路 B. 短路 C. 接额定负载
6、 图1所示变压器, 原方N1=300匝, 副方N2=100匝, R=8Ω, 则从原方看入的电阻Ri是( B ) 。
A. 8Ω B.72Ω C. 24Ω

7、 图2所示变压器, 已知原方N1=300匝, R=8Ω, 则从原方看入的电阻Ri是72Ω, 则变压器副方绕组N2为( C ) 。
A.200匝 B.300匝 C. 100匝

二、 简答题
1、 异步电动机起动的要求是什么? 说明原因。
答: 1) 有足够大的起动转矩, 使电动机能克服负载转矩迅速旋转起来。
( 2) 起动电流不要太大, 否则会对供电电网产生比较大的电压降, 从而影响电网上其它电气设备的正常工作。
2、 三相异步电动机的调速方式主要有哪几种?
答: 有三种: ( 1) 改变电源频率调速; ( 2) 改变转差率的调速; ( 3) 异步电动机变极调速。
3、 三相异步电动机的控制方式主要有哪几种?
答: 直接起动控制( 点动、 长动) , 正、 反转控制, 时间控制, 行程控制。
4、 如果需要电动机连续运行, 那么对于三相异步电动机功率的选择要注意什么?
答: 功率选择应该以产生机械所需要的实际功率为依据。选择的过大, 效率和功率因数会很低, 不经济。选择的过小, 电动机长时间工作在外额定过载状态下, 不但不能保证正常工作, 还可能造成电动机损坏。
5、 与三相鼠笼式异步电动机相比较, 绕线式异步电动机的优点是什么?
答: 绕线式异步电动机的优点是能够在转子回路中人为的接入附加电阻, 用来改进电动机的起动性能, 使起动转矩增大, 起动电流减小; 或者用来调节异步电动机的转速。

6、 怎么表示三相异步电动机的起动能力? 三相异步电动机在正常工作时, 电源电压所允许的波动范围是多少?
答: 一般用异步电动机起动转矩与额定转矩的比值Tqd /TN 来表示电动机的起动能力, 一般情况下, 异步电动机起动能力取值Tqd /TN在1.1~2.2之间。
7、 什么是控制电器? 什么是低压电器? 低压电器分哪两类?
答: 所谓控制电器, 是指在电路中起通断、 保护、 控制、 调节的电器件。控制电器中额定电压小于500V的称为低压控制电器。低压控制电器又可分为两类, 即手动控制电器和自动控制电器。
8、 接触器分为哪两类? 接触器的功能是什么? 主要用于哪些地方?
接触器是一种自动电器, 有直流接触器和交流接触器之分, 其功能是能够频繁的接通或断开交、 直流电路及大容量控制电路。主要用于控制电动机、 电热设备、 电焊机等, 特别在电力拖动系统中应用广泛。
三、 综合题
1、 已知交流信号源的内阻为250欧姆, 经过一个变压比可调的变压器接2.5欧姆的负载RL, 当变压器初级的等效电阻等于信号源内阻时, 信号源的输出功率最大, 要使负载获得最大功率, 问变压器的变压比应该是多少?
解: 根据=K2, 变压器初级的等效电阻R'L= K2RL=2.5K2
当变压器初级的等效电阻等于信号源内阻时, 信号源的输出功率最大, 因此:
R'L= K2RL=2.5K2=250
K2==100
因此当变压比K=10时, 负载将获得最大功率。
2、 一台三相异步电动机, 磁极对数p=2, 工作额定电压为380V, 额定频率为50Hz, 已知额定转速为1450r/min, 求其同步转速和额定转差率?
解: 1) 同步转速n1===1500r/min
2) 额定转差率sN===0.033
3、 一台三相异步电动机, 额定功率为10KW, 额定电压为380V, 额定转速980r/min, 额定工作效率η=95%, 额定工作电流IN=18A, 起动能力系数为1.5, 过载系数为2.2。
求: 1) 电动机的功率因数。
2) 起动转矩Tqd, 最大转矩Tmax。
解: 1) 电动机的额定输入功率Kw
定子三相绕组:
因此电动机的功率因数0.91
2) 额定转矩97.5N.m
起动能力系数为1.5, 因此起动转矩:
146.18N.m
过载系数为2.2, 因此最大转矩
214.4N.m
作业与自我检测题( 4)
模拟电子技术部分
一、 单项选择题
1、 稳压二极管是利用其工作在( C ) 时电压变化极小的特性, 使两端电压得到稳定的。
A. 正向 B.反向 C. 反向击穿
2、 三极管处于放大状态时, 其集电结处于( B ) 。
A.正偏 B.反偏 C.无偏压
3、 三极管放大电路中, 直流通路主要用来确定电路( B ) 的。
A.放大倍数 B. 静态工作点 C. 波形失真
4、 基本共射放大电路出现饱和失真时, 其三极管输出特性的交流负载线上的静态工作点一般是( B ) 。
A.偏低 B.偏高 C. 居中
5、 有一只用三极管构成的放大器, 测得管子的三个极对地电压为
管 脚
1
2
3
电 压U
-6
-2.3
-2
则管脚2为( C ) 。
A.集电极 B. 发射极 C. 基极
6、 放大电路引入电压串联负反馈, 能够使输入电阻( A ) 。
A. 增大 B.减小 C. 不变
7、 放大电路引入电压并联负反馈, 能够使输入电阻( B ) 。
A. 增大 B.减小 C. 不变
8、 一般直流稳压电源包含变压器、 整流电路、 ( B ) 电路和稳压电路。
A. 放大 B.滤波 C. 调整
9、 与稳压管稳压电路相比, 串联型稳压电路的输出电压( C ) 。
A. 稳定 B.较高 C. 可调
10、 既要使放大电路具有稳定输出电流的作用, 又要提高其输入电阻, 应采用下列( A ) 种反馈方式。
A. 电流串联负反馈 B.电压并联负反馈 C. 电流并联负反馈
二、 简答题
1、 什么是正向偏置和反向偏置? 二极管在正向偏置和反向偏置时分别为什么状态?
答: 当PN结的P区接电源正极, N区接电源负极时, 称为外加正向电压, 也叫正向偏置。当P区接电源负极, N区接电源正极时, 称为外加反向电压, 也叫反向偏置。
正向偏置时, 二极管处于导通状态; 反向偏置时, 二极管处于截止状态。
2、 稳压二极管是如何起到稳压作用的?
答: 稳压二极管有一个相对普通二极管较低的反向击穿电压。在特性曲线上, 其反向击穿特性曲线很陡, 击穿后在安全的工作电流范围内, 能够保证电压变化很小。串接了限流电阻后, 能够使稳压二极管很稳定地工作在指定的反向击穿区, 只要输出电压取自稳压二极管两端, 在输入电压不稳定的情况下稳压二极管便可起到稳定输出电压的作用。
3、 为什么说三极管是一个电流控制器件?
答: 从能量控制的角度看, 基极电流是一个控制信号, 它的变化能够对直流电源提供给三极管的较大的能量起到控制作用, 并表现为对发射极和集电极电流的变化进行控制。
4、 基本放大电路的组成原则是什么?
答: 1．电路中既有直流通路, 又有交流通路。
2．电路由线性元件和非线性器件组成。
3．三极管工作在放大状态, 保证信号失真不超过允许范围。
5、 放大电路的信号源内电阻RS和输入电阻Ri的大小对电压放大倍数有何影响?
答: 由于信号源内阻与输入电阻的分压作用的影响, 放大电路的信号源内电阻RS越高, 电路的电压放大倍数越小; 输入电阻Ri越高, 电路的电压放大倍数越大。
6、 什么是三极管放大电路的饱和失真和截止失真? 如何避免?
答: 当输入交流信号较大, 因静态工作点设置过高, 信号正半周使器件进入饱和区而造成的波形失真, 称为饱和失真; 反之因静态工作点设置过低, 信号负半周使器件进入截止区而造成的波形失真, 称为截止失真。这两种失真都是因为器件的非线性特性造成的, 因此统称为非线性失真。
7、 分析计算运放电路时常见到的三项理想化指标是什么?
答: ( 1) 开环差模电压放大倍数Aod为无穷大; ( 2) 差模输入电阻Rid无穷大; ( 3) 差模输出电阻Rod为零。
8、 引入负反馈对放大电路的性能改进有何益处?
答: 能起到稳定静态工作点, 提高放大倍数的稳定性, 改变输入、 输出电阻, 减小失真, 拓展通频带等。
9、 引入电压串联负反馈和电流并联负反馈, 对放大电路的输入、 输出电阻分别有什么影响?
答: 引入电压串联负反馈, 会使输入电阻增大, 输出电阻减小; 引入电流并联负反馈, 会使输入电阻减小, 输出电阻增大。

10、 直流稳压电源一般是由哪几部分组成的?
答: 它是由变压器、 整流电路、 滤波电路和稳压电路四部分组成。
三、 综合题
1、 图1( a) 和( b) 所示电路中, 不计二极管的正向压降, U12电压值各为多少?

( a) 图1 ( b)
答: 图(a):U12=3V; 图(b):U12=-6V。
2、 若图2所示电路的输入端加上幅值为10V的正弦波电压, 试画出输出端电压u0的波形。设稳压管D1和D2的稳压值均为6V。

图2
答:

3、 基本共射放大电路如图3所示, 已知: UCC＝6.7V, Rb=300kW, Rc=2kW, 三极管的β=100, rbb, =300W, UBE=0.7V, C1和C2容量足够大。试求:
( 1) 静态工作点IBQ＝? , ICQ＝? UCEQ＝?
( 2) 电压放大倍数Au=?

图3
答: IBQ=0.02mA,ICQ＝2mA, UCEQ＝2.7V;
Au=-βRC / rbe=－100´2´103/1.6´103＝－125

4、 判断图4( a) 和( b) 所示电路能否不失真地放大交流信号, 并说明原因。

( a) (b)
图4
答: 图3( a) 和( b) 所示电路均不能不失真地放大交流信号。其中图( a) 中缺少基极偏置, 图( b) 中缺少发射极电阻。
5、 图5为分压式偏置放大电路, 图中有4处错误, 请指出。

图5
答: 1) C3应接到三极管发射极对地端; ( 2) 发射极对地端需接RE与C3并联; ( 3) 三极管集电极应接电阻RC; ( 4) 电源电压UCC应为正电压。

6、 说明图6所示电路为何种运算电路。已知: R1=12kW, RF=18kW, 当输入电压uI=0.5V时, 试求输出电压值uO。

图6
答: 该电路为反向比例运算电路。uO=－。
7、 图7( a) 所示运放具有理想特性, 设两个输入电压波形如图7( b) 所士示。试画出电压u0的波形。

( a) ( b)
图7
答: 图示电路为标准减法器, 直接运用公式即可得所求:

u0=( ui2- ui1) = ui2- ui1
据此可画出输出波形如下图所示

8、 图8所示为两级运放电路, 已知R1=RF1=10kW,R2=R3=RF2=20kW, uI1=1V和uI2=0.5V, 计算电路输出电压uO。说明该电路能够实现何种功能。

图8
答: , 该电路为减法运算电路。

作业与自我检测题( 5)
数字电路部分
一、 单项选择题
1、 数字电路内部的电路三极管电路器件, 一般处于( C ) 工作状态, 即数字开关状态, 其输入、 输出只有高、 低两种电位。
A. 截止或放大 B. 导通或放大 C. 截止或导通
2、 一个二进制表示式为: (11010.11)2=1´24+1´23+0´22+1´21+0´20+1´2-1+
1´2-2, 其中24项称为( B ) 。
A. 基数 B. 权 C. 系数
3．异或运算表示式为: F=AÅB =( C ) 。
A. A·B+A·B B. A·B+A·B C. A·B+A·B
4. 描述逻辑功能的方法是:
( A ) 。

2.
A. 可由用真值表、 逻辑图、 表示式三种方法中的任何一种
B. 只能用真值表、 逻辑图两种方法中的任何一种
C. 只能用逻辑图、 表示式两种方法中的任何一种
5. 对于TTL门电路, ( B )

。

3.
A. 输出为高电位时, 带负载的能力强。
B. 输出为低电位时, 带负载的能力强。
C. 输出为高电位、 低电位时, 带负载的能力相同。
6. 基本RS触发器, 其动作要点是: ( C )

。

4.
A. ”1看S”、 ”1看R”
B. ”1看S”、 ”0看R”
C. ”0看S”、 ”1看R”
7. D触发器功能: ( C )

。

5.
A. 具有置位、 复位、 保持和翻转四种功能
B. 只具有置位、 复位、 保持三种功能
C. 只具有置位、 复位两种功能
8. 555定时器电路在应用中, 当输出为高电位时: 其7脚处于( A ) 工作状态

。

6.
A. 开路
B. 短路
C. 开路或短路
二、 简答题
1.逻辑代数中, 应用反演律将一个原函数变为其反函数, 需进行哪些”互换”?
答: 三种互换: 与运算( ·) 和或运算( +) 互换、 逻辑常量1与0互换、 原变量与反变量互换( 对偶规则进行两种互换, 不需原、 反变量互换) 。
2. 对于或门、 或非门, 它们的多余输入端应当如何处理? 对于与门、 与非门, 它们的多余输入端又应当如何处理? 对于CMOS电路多余输入端是否不允许悬空?
答: 对于或门、 或非门电路, 它们的多余输入端应当接低电位; 与门、 与非门, 多余输入端应当接高电位。( 对于TTL电路输入端悬空相当于高电位) CMOS电路输入端不允许悬空。
3. 组合逻辑电路的逻辑功能和电路结构的特点是什么?
答: 组合逻辑电路的特点是: 从逻辑功能上看: 输出只与当时输入的逻辑值有关, 而与该时刻之前的输入及电路状态均无关, 或称其没有记忆功能。从电路结构上看, 构成组合逻辑电路的各门电路之间没有反馈环路。
4. 对组合逻辑电路的分析步骤是什么?
答: 在逻辑图中, 对每个门的输出端加以标注; 写出每个门输出的逻辑函数表示式; 将每个门输出的逻辑函数表示式进行迭代, 并进行必要的化简; 最后写出真值表, 并说明该电路的用途。
5. 结合图1电路图, 简述其执行置位功能的过程。

图1
答: 置位又称为置1, 其过程如下:
置位功能: 当或S=1,R=0时, 置位端为有效低电位, 使与非门U1输出高电位, 实现置位功能, 即Q=1。此时, 与非门U2的两输入为R=1、 Q=1, 使输出Q=0。满足两输出为互补条件。
6. 主从型JK触发器, 在CP上升沿的作用下, 其动作有何特点?
答: 主从型触发器, 又称为电位触发型方式, 其动作特点是: 时钟CP上升沿到来前一刻瞬间, J、 K接收输入信号, 并要求在CP=1期间, 输入状态保持稳定。时钟下降沿到来后产生输出。
7. 边沿型JK触发器, 在CP脉冲信号的作用下, 其动作有何特点? ( 分为负边沿、 正边沿两种情形)
答: 负边沿型( 下降沿触发型) : CP下降沿到来的前一刻瞬间, J、 K接收输入; CP下降沿到来后产生输出。正边沿型( 上升沿触发型) : CP上升沿到来前一刻瞬间, J、 K接收输入; CP上升沿到来后产生输出。
8.写出JK触发器的特性方程, 并确定下述几种情形下的输出次态( Qn＋1) 、
说明触发器所对应的功能。
当J=1时, 若Qn=0时,
当K=1时, 若Qn=1时,
当J=0、 K=0时, 初态为Qn时,
当J=1、 K=1时, 初态为Qn时,
答: JK触发器的特性方程是:
Qn＋1=JQn +KQn
当J=1时, 若Qn=0, 则Qn＋1; 实现置位功能; ( JQn +KQn=1+0=1)
当K=1时, 若Qn=1, 则Qn＋1= =0; 实现复位功能;
当J=0、 K=0时, 则Qn＋1=Qn; 实现保持功能;
当J=1、 K=1时, 则Qn＋1=Qn; 实现翻转功能。
三、 综合题
1. 一个三位二进制数码由高位至低位分别送至电路的三个输入端, 要求三位数码中有奇数个1时, 电路输出为1, 否则为0。试画出逻辑图。
1、 解: ( 1) 根据提出的逻辑功能要求, 列出真值表如下表。
A
B
C
F
0
0
0
0
1
1
1
1
0
0
1
1
0
0
1
1
0
1
0
1
0
1
0
1
0
1
1
0
1
0
0
1
( 2) 根据真值表列写出函数表示式
F=
=
上式中
===
因此 F=
=B⊕A⊕C
（1） 画逻辑图
由表示式可画出逻辑图如下图所示, 它由两个异或门构成。

2. 根据下图所示波形, 利用与非门画出实现其逻辑功能的逻辑图。

解 采用正逻辑, 高电平为逻辑”1”, 低电平为逻辑”0”。根据波形列出真值表下表
A
B
C
F
0
0
0
0
1
1
1
1
0
0
1
1
0
0
1
1
0
1
0
1
0
1
0
1
0
0
1
1
1
0
0
0

3.对下图组合逻辑电路进行分析, 写出逻辑函数FI、 F2、 F3、 的表示式, 并指出其逻辑功能。

答: 解
F1=A.B
F2=A.B
F3=AB+AB
其逻辑功能是实现两个一位二进制数的比较功能。
4. 8线－3线优先编码器74148逻辑框图、 功能表如下图所示, 分析其逻辑功能
