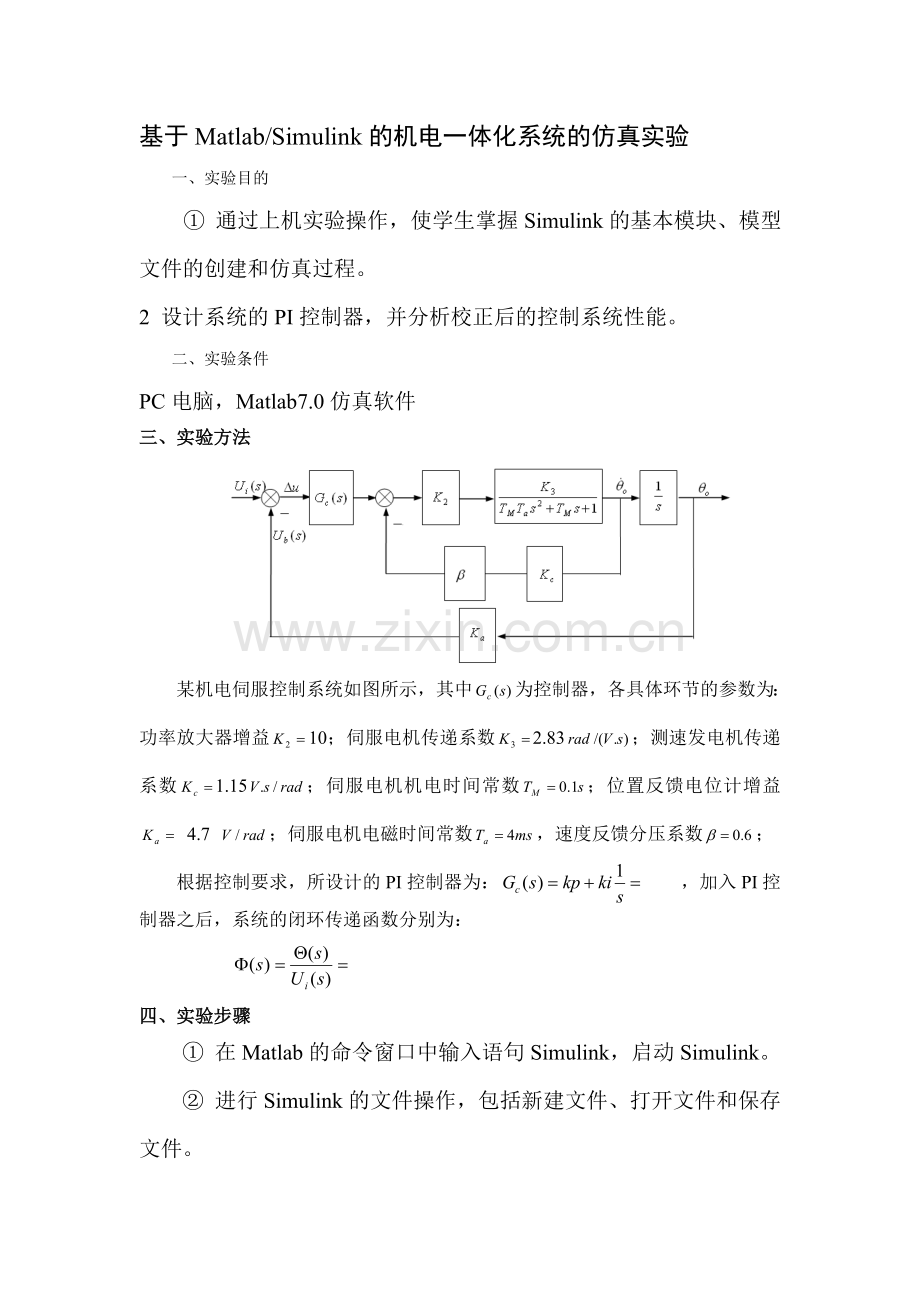

基于Matlab/Simulink的机电一体化系统的仿真实验
一、实验目的
① 通过上机实验操作,使学生掌握Simulink的基本模块、模型文件的创建和仿真过程。
2 设计系统的PI控制器,并分析校正后的控制系统性能。
二、实验条件
PC电脑,Matlab7.0仿真软件
三、实验方法
某机电伺服控制系统如图所示,其中为控制器,各具体环节的参数为:功率放大器增益10;伺服电机传递系数2.83;测速发电机传递系数1.15;伺服电机机电时间常数;位置反馈电位计增益 4.7 ;伺服电机电磁时间常数,速度反馈分压系数;
根据控制要求,所设计的PI控制器为: ,加入PI控制器之后,系统的闭环传递函数分别为:
四、实验步骤
① 在Matlab的命令窗口中输入语句Simulink,启动Simulink。
② 进行Simulink的文件操作,包括新建文件、打开文件和保存文件。
③ 创建模型文件,包括模块操作、信号线的操作以及模块的参数设置等
④ 对所涉及的系统进行封装或者直接运行、仿真。

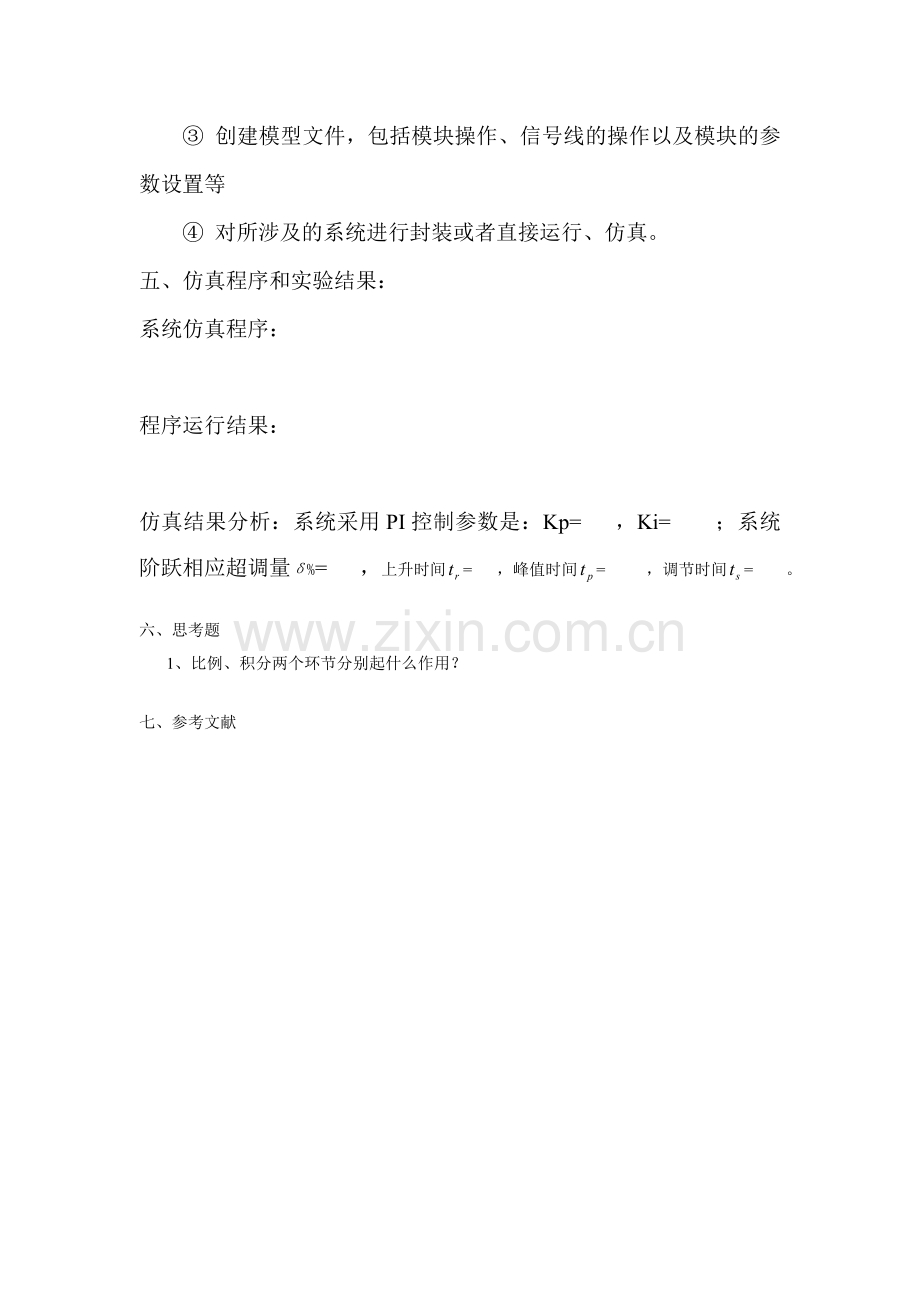

五、仿真程序和实验结果:
系统仿真程序:
程序运行结果:
仿真结果分析:系统采用PI控制参数是:Kp= ,Ki= ;系统阶跃相应超调量δ%= ,上升时间= ,峰值时间= ,调节时间= 。
六、思考题
1、比例、积分两个环节分别起什么作用?
七、参考文献
