恒定电流

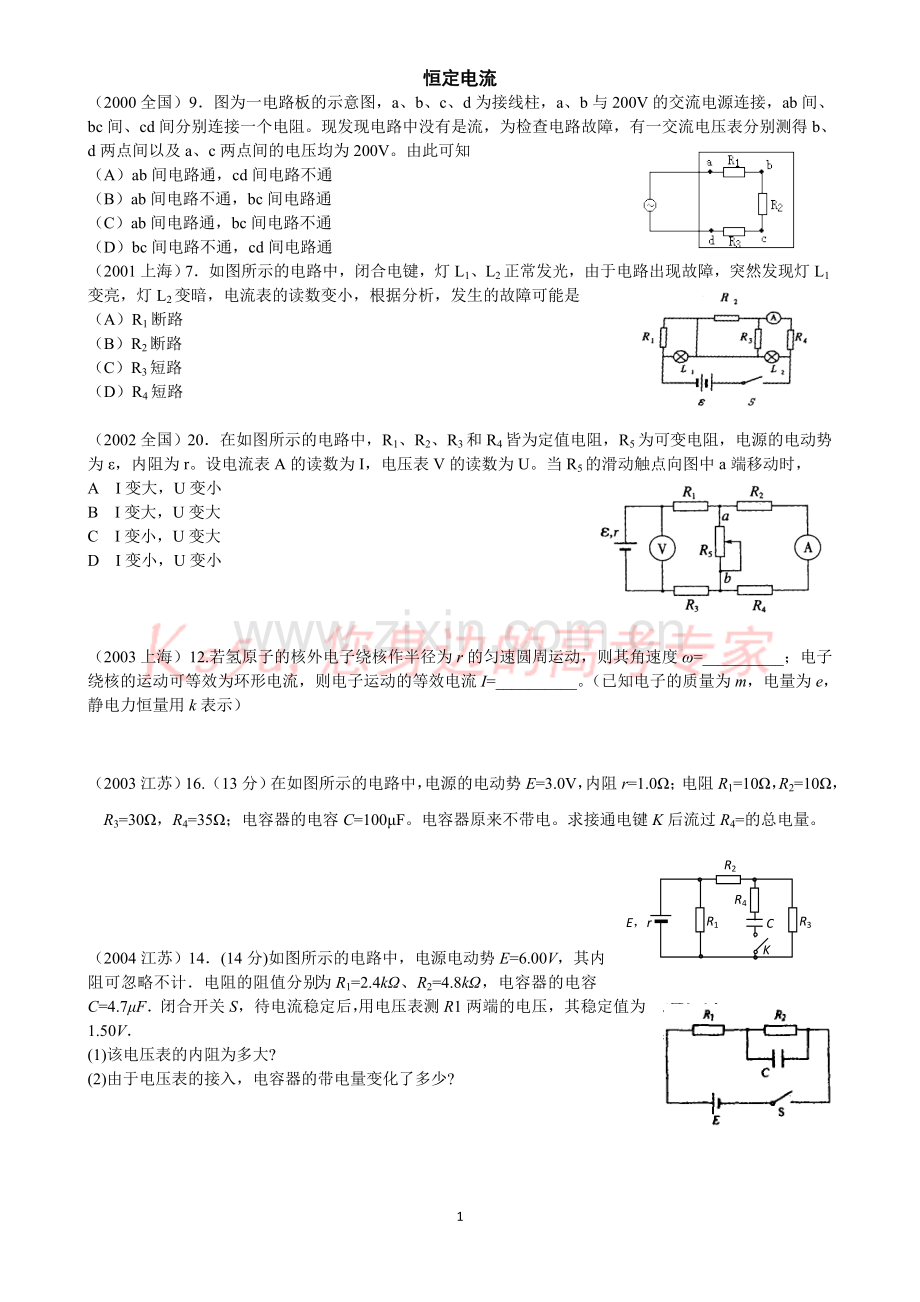

（2000全国）9．图为一电路板的示意图，a、b、c、d为接线柱，a、b与200V的交流电源连接，ab间、bc间、cd间分别连接一个电阻。现发现电路中没有是流，为检查电路故障，有一交流电压表分别测得b、d两点间以及a、c两点间的电压均为200V。由此可知
（A）ab间电路通，cd间电路不通
（B）ab间电路不通，bc间电路通
（C）ab间电路通，bc间电路不通
（D）bc间电路不通，cd间电路通
（2001上海）7．如图所示的电路中，闭合电键，灯L1、L2正常发光，由于电路出现故障，突然发现灯L1变亮，灯L2变暗，电流表的读数变小，根据分析，发生的故障可能是
（A）R1断路
（B）R2断路
（C）R3短路
（D）R4短路

（2002全国）20．在如图所示的电路中，R1、R2、R3和R4皆为定值电阻，R5为可变电阻，电源的电动势为ε，内阻为r。设电流表A的读数为I，电压表V的读数为U。当R5的滑动触点向图中a端移动时，
A I变大，U变小
B I变大，U变大
C I变小，U变大
D I变小，U变小

（2003上海）12.若氢原子的核外电子绕核作半径为r的匀速圆周运动，则其角速度ω=__________；电子绕核的运动可等效为环形电流，则电子运动的等效电流I=__________。（已知电子的质量为m，电量为e，静电力恒量用k表示）

R1
R2
R3
R4
C
K
E，r
（2003江苏）16.（13分）在如图所示的电路中，电源的电动势E=3.0V，内阻r=1.0Ω；电阻R1=10Ω，R2=10Ω，R3=30Ω，R4=35Ω；电容器的电容C=100μF。电容器原来不带电。求接通电键K后流过R4=的总电量。

（2004江苏）14．(14分)如图所示的电路中，电源电动势E=6.00V，其内阻可忽略不计．电阻的阻值分别为R1=2.4kΩ、R2=4.8kΩ，电容器的电容C=4.7μF．闭合开关S，待电流稳定后，用电压表测R1两端的电压，其稳定值为1.50V．
(1)该电压表的内阻为多大?
(2)由于电压表的接入，电容器的带电量变化了多少?

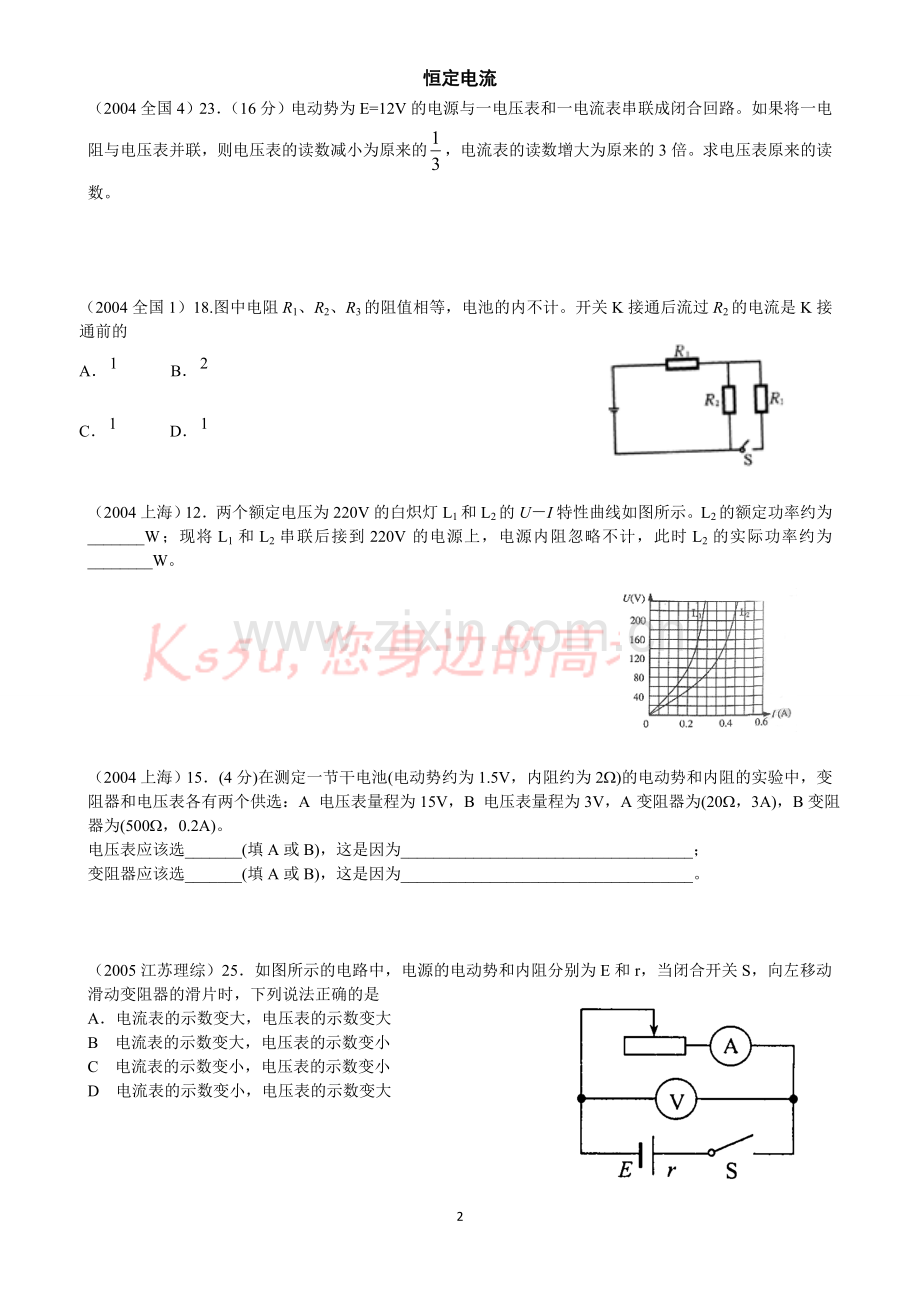

（2004全国4）23．（16分）电动势为E=12V的电源与一电压表和一电流表串联成闭合回路。如果将一电阻与电压表并联，则电压表的读数减小为原来的，电流表的读数增大为原来的3倍。求电压表原来的读数。

（2004全国1）18.图中电阻R1、R2、R3的阻值相等，电池的内不计。开关K接通后流过R2的电流是K接通前的
A．1 B．2
C．1 D．1

（2004上海）12．两个额定电压为220V的白炽灯L1和L2的U－I特性曲线如图所示。L2的额定功率约为_______W；现将L1和L2串联后接到220V的电源上，电源内阻忽略不计，此时L2的实际功率约为________W。

（2004上海）15．(4分)在测定一节干电池(电动势约为1.5V，内阻约为2W)的电动势和内阻的实验中，变阻器和电压表各有两个供选：A 电压表量程为15V，B 电压表量程为3V，A变阻器为(20W，3A)，B变阻器为(500W，0.2A)。
电压表应该选_______(填A或B)，这是因为____________________________________；
变阻器应该选_______(填A或B)，这是因为____________________________________。

（2005江苏理综）25．如图所示的电路中，电源的电动势和内阻分别为E和r，当闭合开关S，向左移动滑动变阻器的滑片时，下列说法正确的是
A．电流表的示数变大，电压表的示数变大
B 电流表的示数变大，电压表的示数变小
C 电流表的示数变小，电压表的示数变小
D 电流表的示数变小，电压表的示数变大

（2005江苏）14．(12分)如图所示，R为电阻箱，为理想电压表．当电阻箱读数为R1=2Ω时，电压表读数为U1=4V；当电阻箱读数为R2=5Ω时，电压表读数为U2=5V．求：
(1)电源的电动势E和内阻r
(2)当电阻箱R读数为多少时，电源的输出功率最大?最大值Pm为多少?

（2005上海）5．右图中图线①表示某电池组的输出电压一电流关系，图线②表示其输出功率一电流关系．该电池组的内阻为＿＿＿＿＿Ω．当电池组的输出功率为120W时，电池组的输出电压是＿＿＿＿＿V．

（2005上海）16．(6分)一根长为1m的均匀电阻丝需与一“10V，5W”的灯同时工作，电源电压恒为100V，电阻丝阻值R＝100Ω(其阻值不随温度变化)．现利用分压电路从电阻丝上获取电能，使灯正常工作．(1)在右面方框中完成所需电路；(2)电路中电流表的量程应选择＿＿＿(选填：“0－0.6A”或“0－3A”)；(3)灯正常工作时，与其并联的电阻丝长度为＿＿＿＿m(计算时保留小数点后二位)．

（2006上海）11．在如图所示电路中，闭合电键S，当滑动变阻器的滑动触头P 向下滑动时，四个理想电表的示数都发生变化，电表的示数分别用I、U1、U2和U3表示，电表示数变化量的大小分别用ΔI、ΔU1、ΔU2和ΔU3表示．下列比值正确的是
（A）U1/I不变，ΔU1/ΔI不变．
（B）U2/I变大，ΔU2/ΔI变大．
（C）U2/I变大，ΔU2/ΔI不变．
（D）U3/I变大，ΔU3/ΔI不变．

（2005上海）17．(7分)两实验小组使用相同规格的元件，按右图电路进行测量．他们将滑动变阻器的滑片P分别置于a、b、c、d、e五个间距相同的位置(a、e为滑动变阻器的两个端点)，把相应的电流表示数记录在表一、表二中．对比两组数据，发现电流表示数的变化趋势不同．经检查，发现其中一个实验组使用的滑动变阻器发生断路．
(1)滑动变阻器发生断路的是第＿＿＿实验组；断路发生在滑动变阻器＿＿段．
(2)表二中，对应滑片P在X(d、e之间的某一点)处的电流表示数的可能值为：
(A)0.16A (B)0.26A (C)0.36A (D)0.46
表一(第一实验组)
P的位置
a
b
c
d
e

的示数(A)
0.84
0.48
0.42
0.48
0.84

表二(第二实验组)
P的位置
a
b
c
d
X
e
的示数(A)
0.84
0.42
0.28
0.21

0.84

（2006四川）24.(19分)
如图所示的电路中，两平行金属板A、B水平放置，两板间的距离d=40 cm。电源电动势E=24V,内电阻r=1 Ω，电阻R=15 Ω。闭合开关S，待电路稳定后，将一带正电的小球从B板小孔以初速度v0=4 m/s竖直向上射入板间。若小球带电量为q=1×10-2 C,质量为m=2×10-2 kg,不考虑空气阻力。那么，滑动变阻器接入电路的阻值为多大时，小球恰能到达A板?此时，电源的输出功率是多大？(取g=10 m/s2)

（2006重庆）23.(16分三只灯泡L1、L2和L3的额定电压分别为1.5 V、1.5 V和2.5 V，它们的额定电流都为0.3 A.若将它们连接成题23图1、题23图2所示电路，且灯泡都正常发光，
(1) 试求题23图1电路的总电流和电阻R2消耗的电功率;
(2) 分别计算两电路电源提供的电功率，并说明哪个电路更节能。

（2006天津）19．如图所示的电路中，电池的电动势为 E，内阻为 r，电路中的电阻 R1、R2 和 R3 的阻值都相同。在电键 S处于闭合状态下，若将电键 S1 由位置 1切换到位置 2，则
A．电压表的示数变大
B．电池内部消耗的功率变大
C．电阻 R2 两端的电压变大
D．电池的效率变大

（2006江苏）15．（14分）电热毯、电饭锅等是人们常用的电热式家用电器，他们一般具有加热和保温功能，其工作原理大致相同。图①为某种电热式电器的简化电路图，主要远件有电阻丝R1、R2和自动开关S。
（1）当自动开关S闭合和断开时，用电器分别处于什么状态？
（2）用电器由照明电路供电，设加热时用电器的电功率为400W，保温时用电器的电动功率为40W，则R1和R2分虽为多大？
（3）若将图①中的自动开关S换成理想的晶体二极管D，如图②所示，其它条件不变，求该用电器工作1小时消耗的电能。

（2007海南）5、一白炽灯泡的额定功率与额定电压分别为36 W与36 V。若把此灯泡接到输出电压为18 V的电源两端，则灯泡消耗的电功率
A．等于36 W B．小于36 W，大于9 W
C．等于9 W D．小于9 W

A
V
测定一段电阻丝（约5 Ω）的电阻
A．
A
V
描绘小灯泡（额定电压为2.5 V）的伏安特性曲线
C．
×
A
测定电源的电动势和内电阻（约3 Ω）
B．
V
G
测定电流表内阻
D．
（2007江苏）9、某同学欲采用如图所示的电路完成相关实验。图中电流表的量程为0.6 A，内阻约0.1 Ω；电压表的量程为3 V，内阻约6 kΩ；Ｇ为小量程电流表；电源电动势约3 V，内阻较小，下列电路中正确的是

A1
A2
V
S
R1
R2
R3
a
b
E r
（2007宁夏）19、在如图所示的电路中，E为电源电动势，r为电源内阻，R1和R3均为定值电阻，R2为滑动变阻器。当R2的滑动触点在a端时合上开关S，此时三个电表A1、A2和V的示数分别为I1、I2和U。现将R2的滑动触点向b端移动，则三个电表示数的变化情况是
A．I1增大，I2不变，U增大
B．I1减小，I2增大，U减小
C．I1增大，I2减小，U增大
D．I1减小，I2不变，U减小

R
R0
A
B
C
D
（2007上海）3A、如图所示，AB两端接直流稳压电源，UAB＝100 V，R0＝40 Ω，滑动变阻器总电阻R＝20 Ω，当滑动片处于变阻器中点时，C、D两端电压UCD为_________V，通过电阻R0的电流为___________A。

（2007上海）16、（5分）某同学设计了如图（a）所示电路研究电源输出功率变化情况。电源E电动势、内电阻恒定，R1为滑动变阻器，R2、R3为定值电阻，A、V为理想电表。
⑴若滑动片P由a滑至b时A示数一直变小，则R1和R2必须满足的关系是___________。
⑵若R1＝6 Ω，R2＝12 Ω，电源内电阻r＝6 Ω，，当滑动片P由a滑至b时，电源E的输出功率P随外电路总电阻R的变化关系如图（b）所示，则R3的阻值应该选择
A．2 Ω B．4 Ω
C．6 Ω D．8 Ω
A
M
×
电动机
（2007重庆）15、汽车电动机启动时车灯会瞬时变暗，如图，在打开车灯的情况下，电动机未启动时电流表读数为10 A，电动机启动时电流表读数为58 A，若电源电动势为12.5 V，内阻为0.05 Ω，电流表内阻不计，则因电动机启动，车灯的电功率降低了
A．35.8 W B．43.2 W
C．48.2 W D．76.8 W

（2008宁夏）15.一个T型电路如图所示，电路中的电,.另有一测试电源，电动势为100V，内阻忽略不计。则
A.当cd端短路时，ab之间的等效电阻是40
B. 当ab端短路时，cd之间的等效电阻是40
C. 当ab两端接通测试电源时， cd两端的电压为80 V
D. 当cd两端接通测试电源时， ab两端的电压为80 V

（2008北京）23.（18分）风能将成为21世纪大规模开发的一种可再生清洁能源。风力发电机是将风能（气流的功能）转化为电能的装置，其主要部件包括风轮机、齿轮箱，发电机等。如图所示。
（1）利用总电阻的线路向外输送风力发电机产生的电能。输送功率，输电电压，求异线上损失的功率与输送功率的比值;
（2）风轮机叶片旋转所扫过的面积为风力发电机可接受风能的面积。设空气密度为p，气流速度为v，风轮机叶片长度为r。求单位时间内流向风轮机的最大风能Pm;
在风速和叶片数确定的情况下，要提高风轮机单位时间接受的风能，简述可采取的措施。
（3）已知风力发电机的输出电功率P与Pm成正比。某风力发电机的风速v19m/s时能够输出电功率P1=540kW。我国某地区风速不低于v2=6m/s的时间每年约为5000小时，试估算这台风力发电机在该地区的最小年发电量是多少千瓦时。

（2008重庆）15.某同学设计了一个转向灯电路（题15图），其中L为指示灯，L1、L2分别为左、右转向灯，S为单刀双掷开关，E为电源.当S置于位置1时，以下判断正确的是
A. L的功率小于额定功率
B. L1亮，其功率等于额定功率
C. L2亮，其功率等于额定功率
D. 含L支路的总功率较另一支路的大

（2008广东）7.电动势为E、内阻为r的电源与定值电阻R1、R2及滑动变阻器R连接成如图3所示的电路，当滑动变阻器的触头由中点滑向b端时，下列说法正确的是
A、电压表和电流表读数都增大
B、电压表和电流表读数都减小
C、电压表读数增大，电流表读数减小
D、电压表读数减小，电流表读数增大
（2009广东）10．如图7所示，电动势为E、内阻不计的电源与三个灯泡和三个电阻相接。只合上开关S1，三个灯泡都能正常工作。如果再合上S2，则下列表述正确的是
A．电源输出功率减小
B．L1上消耗的功率增大
C．通过R1上的电流增大
D．通过R3上的电流增大
（2009全国1）24.(15分)材料的电阻率ρ随温度变化的规律为ρ＝ρ0(1+at),其中α称为电阻温度系数，ρ0是材料在t=0 ℃时的电阻率.在一定的温度范围内α是与温度无关的常数。金属的电阻一般随温度的增加而增加，具有正温度系数；而某些非金属如碳等则相反，具有负温数系数.利用具有正负温度系数的两种材料的互补特性，可制成阻值在一定温度范围内不随温度变化的电阻.已知：在0 ℃时，铜的电阻率为1.7×10 –8 Ω•m,碳的电阻率为3.5×10 -5Ω•m,附近，在0 ℃时，.铜的电阻温度系数为3.9×10 –3 ℃-1,碳的电阻温度系数为-5.0×10-4℃-1.将横截面积相同的碳棒与铜棒串接成长1.0 m的导体，要求其电阻在0 ℃附近不随温度变化，求所需碳棒的长度(忽略碳棒和铜棒的尺寸随温度的变化).

（2009全国2）17. 因为测量某电源电动势和内阻时得到的U-I图线。用此电源与三个阻值均为3的电阻连接成电路，测得路端电压为4.8V。则该电路可能为

（2009上海）14．图示电路中，R1＝12W，R2＝6W，滑动变阻器R3上标有“20W，2A”字样，理想电压表的量程有0-3V和0-15V两档，理想电流表的量程有0-0.6A和0-3A两档。闭合电键S，将滑片P从最左端向右移动到某位置时，电压表、电流表示数分别为2.5V和0.3A；继续向右移动滑片P到另一位置，电压表指针指在满偏的1/3，电流表指针指在满偏的1/4，则此时电流表示数为__________A，该电源的电动势为__________V。
（2009上海）16．（6分）如图为伏打电池示意图，由于化学反应，在A、B两电极附近产生了很薄的两个带电接触层a、b。
（1）（多选题）沿电流方向绕电路一周，非静电力做功的区域是（ ）
（A）R （B）b （C）r （D）a
（2）在如图所示回路的各区域内，电势升高的总和等于电源的___________。

(2009重庆)18.某实物投影机有10个相同的强光灯L1～L10(24V/200W)和10个相同的指示灯X1～X10(220V/2W),将其连接在220V交流电源上，电路见题18图，若工作一段时间后，L2 灯丝烧断，则（ ）
A. X1的功率减小，L1的功率增大
B. X1的功率增大，L1的功率增大
C, X2功率增大，其它指示灯的功率减小
D. X2功率减小，其它指示灯的功率增大

（2010四川）19．图甲所示电路中， 为相同的电流表，C为电容器，电阻的阻值相同，线圈L的电阻不计。在某段时间内理想变压器原线圈内磁场的变化如图乙所示，则在时间内

A．电流表的示数比的小
B．电流表的示数比的小
C．电流表和的示数相同
D．电流表的示数都不为零w_w*w.k s_5 u.c_o*m
（2010上海）5. 在右图的闭合电路中，当滑片向右移动时，两电表读数的变化是
（A）变大， 变大
（B）变小，变大
（C）变大， 变小
（D）变小，变小

（2011北京）17．如图所示电路，电源内阻不可忽略。开关S闭合后，在变阻器R0的滑动端向下滑动的过程中
A．电压表与电流表的示数都减小
B．电压表与电流表的示数都增大
C．电压表的示数增大，电流表的示数减小
D．电压表的示数减小，电流表的示数增大。

（2011海南）2．如图，E为内阻不能忽略的电池，R1、R2、R3为定值电阻，S0、S为开关，V与A分别为电压表与电流表。初始时S0与S均闭合，现将S断开，则
A．的读数变大，的读数变小
B．的读数变大，的读数变大
C．的读数变小，的读数变小
D．的读数变小，的读数变大

（2011上海）12．如图所示电路中，闭合电键S，当滑动变阻器的滑动触头P从最高端向下滑动时，
(A)电压表V读数先变大后变小，电流表A读数变大
(B)电压表V读数先变小后变大，电流表A读数变小
(C)电压表V读数先变大后变小，电流表A读数先变小后变大
(D)电压表V读数先变小后变大，电流表A读数先变大后变小
