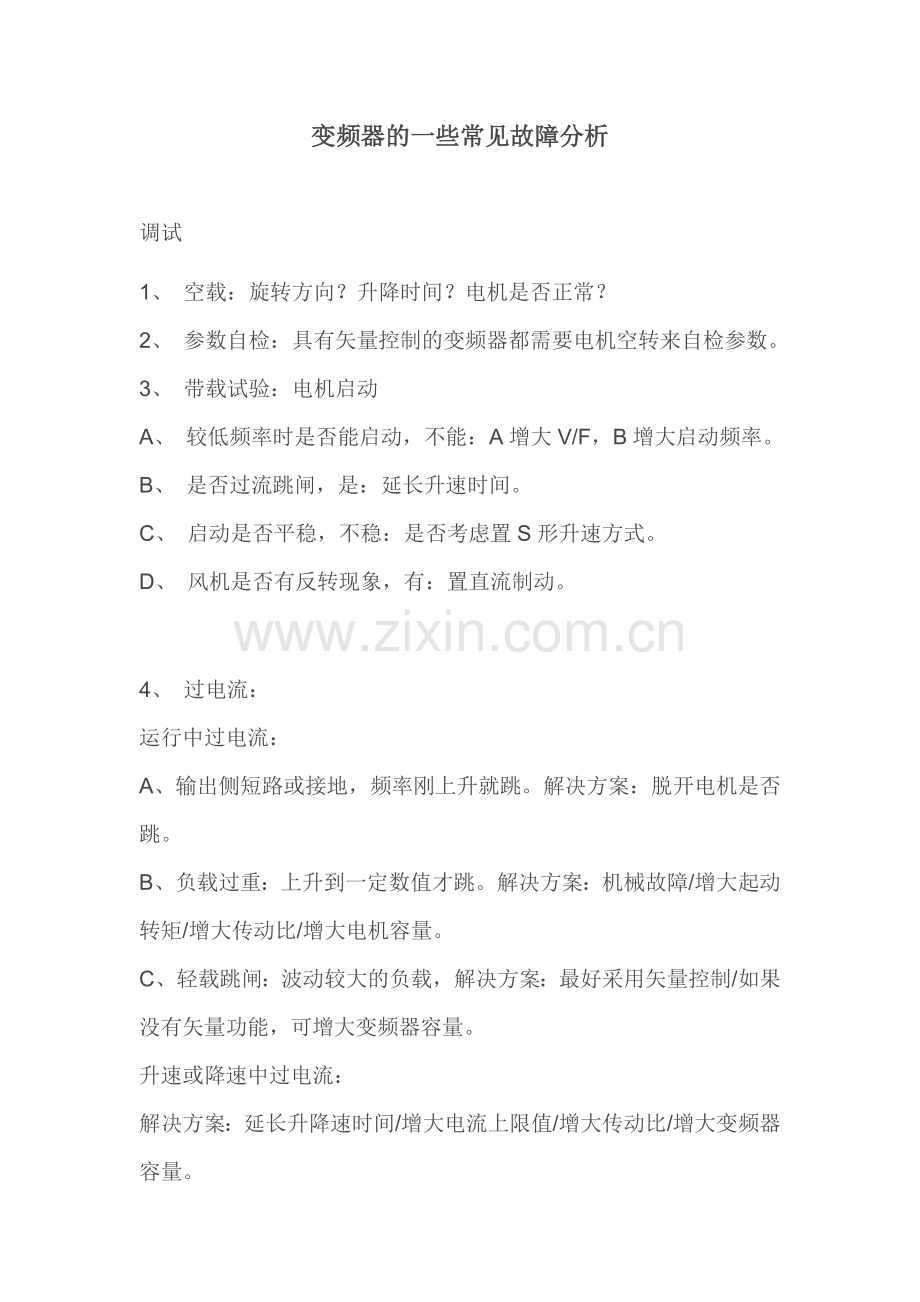

变频器的一些常见故障分析

调试
1、 空载：旋转方向？升降时间？电机是否正常？
2、 参数自检：具有矢量控制的变频器都需要电机空转来自检参数。
3、 带载试验：电机启动
A、 较低频率时是否能启动，不能：A增大V/F，B增大启动频率。
B、 是否过流跳闸，是：延长升速时间。
C、 启动是否平稳，不稳：是否考虑置S形升速方式。
D、 风机是否有反转现象，有：置直流制动。

4、 过电流：
运行中过电流：
A、输出侧短路或接地，频率刚上升就跳。解决方案：脱开电机是否跳。
B、负载过重：上升到一定数值才跳。解决方案：机械故障/增大起动转矩/增大传动比/增大电机容量。
C、轻载跳闸：波动较大的负载，解决方案：最好采用矢量控制/如果没有矢量功能，可增大变频器容量。
升速或降速中过电流：
解决方案：延长升降速时间/增大电流上限值/增大传动比/增大变频器容量。

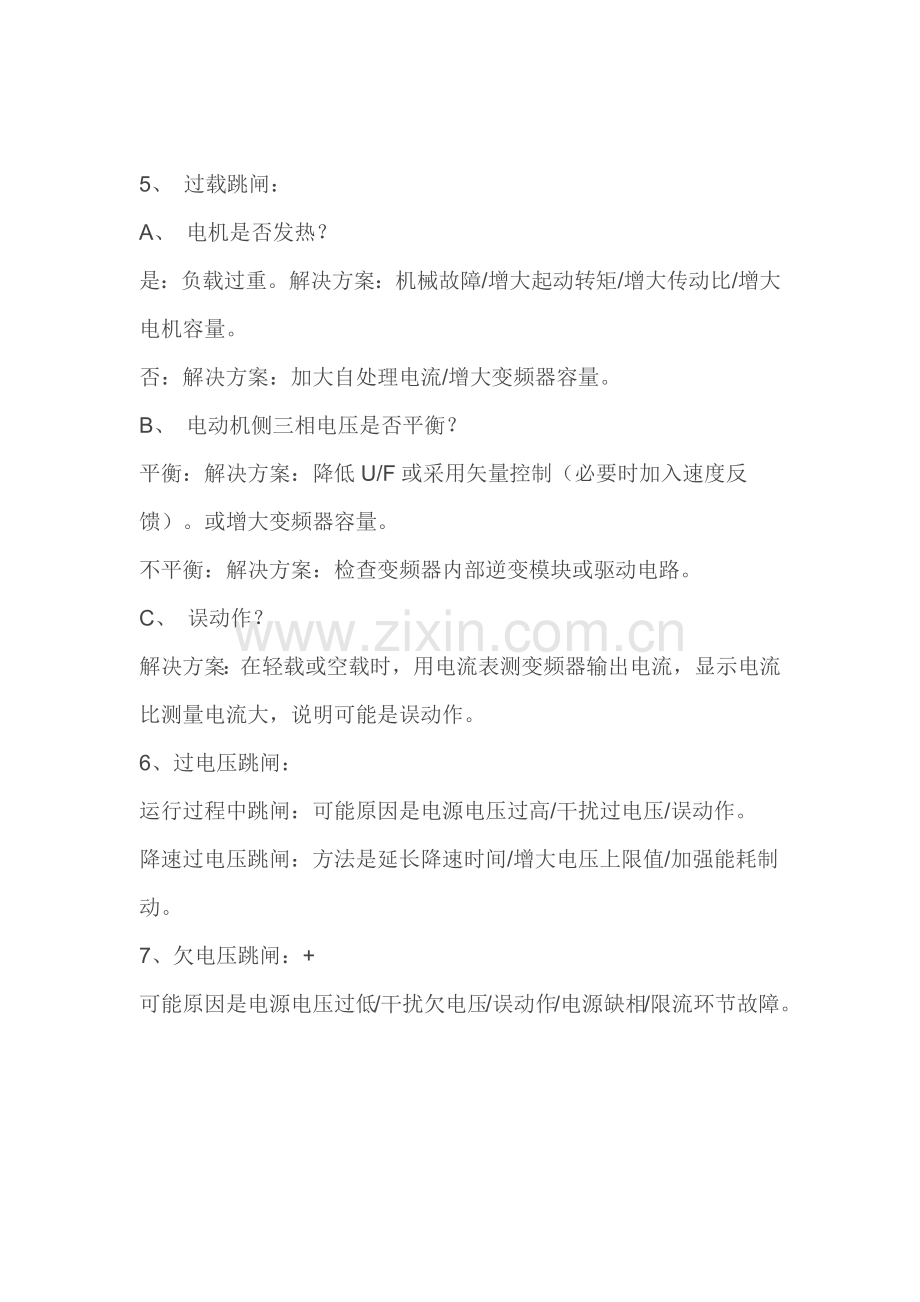

5、 过载跳闸：
A、 电机是否发热？
是：负载过重。解决方案：机械故障/增大起动转矩/增大传动比/增大电机容量。
否：解决方案：加大自处理电流/增大变频器容量。
B、 电动机侧三相电压是否平衡？
平衡：解决方案：降低U/F或采用矢量控制（必要时加入速度反馈）。或增大变频器容量。
不平衡：解决方案：检查变频器内部逆变模块或驱动电路。
C、 误动作？
解决方案：在轻载或空载时，用电流表测变频器输出电流，显示电流比测量电流大，说明可能是误动作。
6、过电压跳闸：
运行过程中跳闸：可能原因是电源电压过高/干扰过电压/误动作。
降速过电压跳闸：方法是延长降速时间/增大电压上限值/加强能耗制动。
7、欠电压跳闸：+
可能原因是电源电压过低/干扰欠电压/误动作/电源缺相/限流环节故障。
