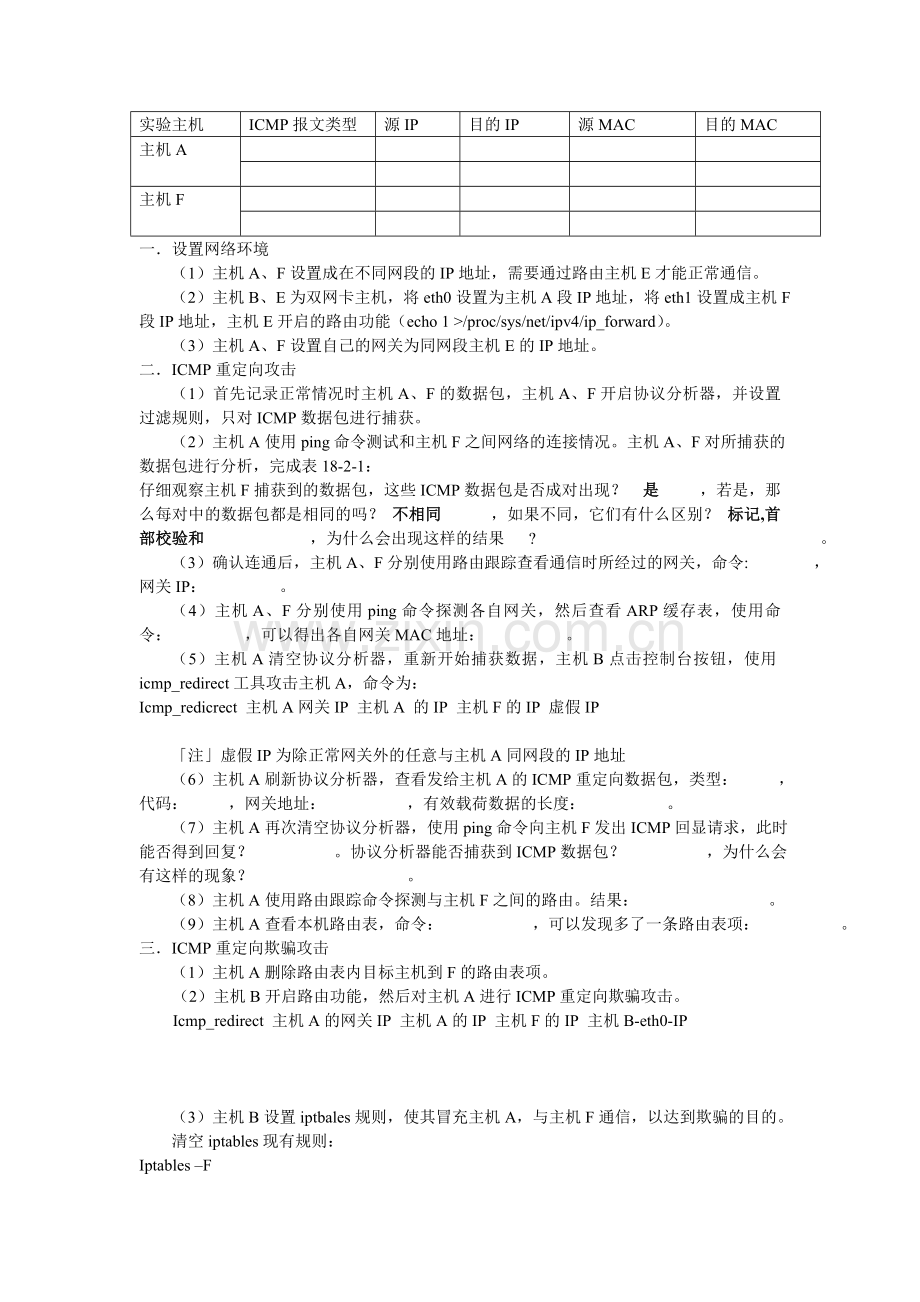

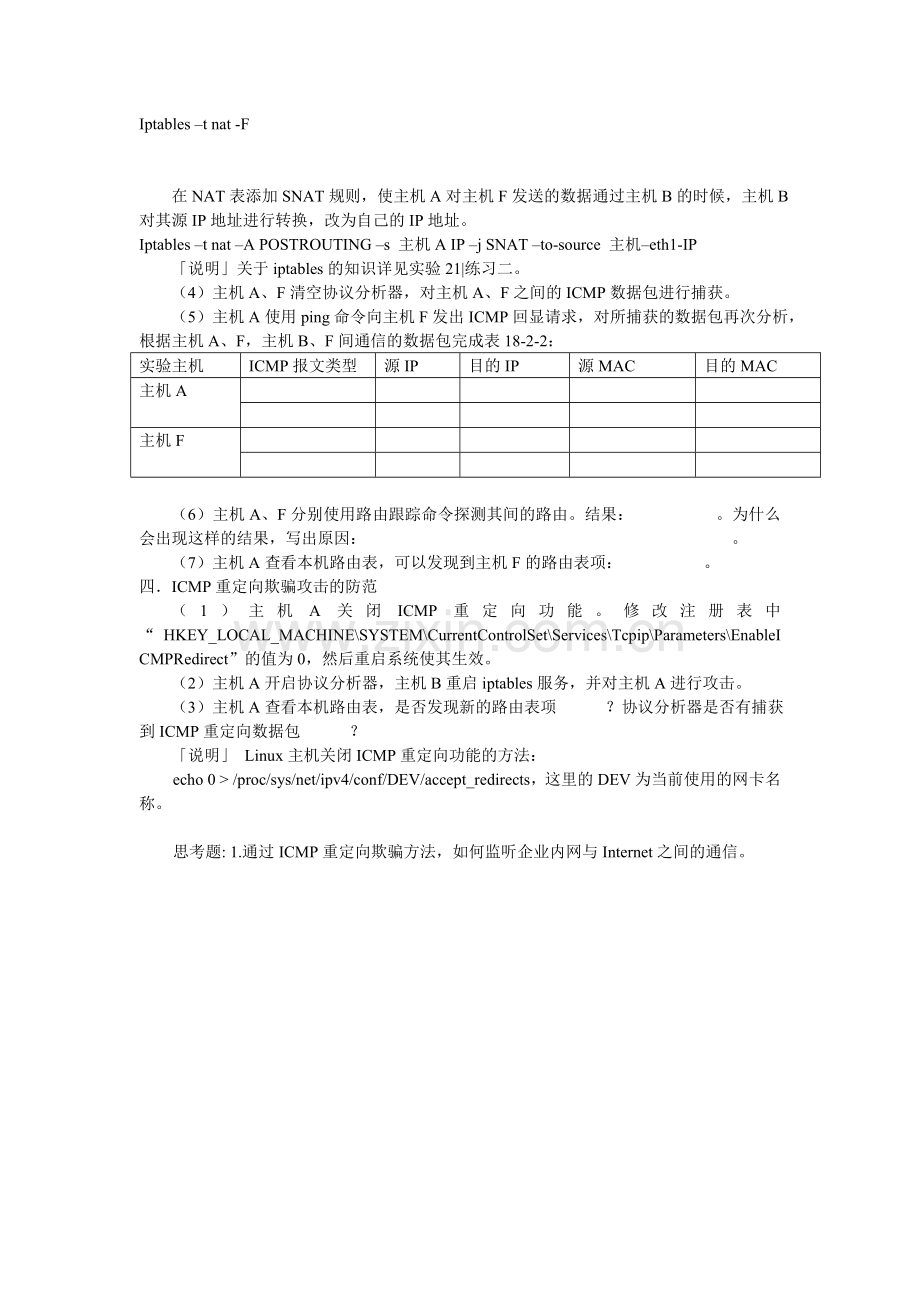

ICMP实验步骤.doc

实验主机
ICMP报文类型
源IP
目的IP
源MAC
目的MAC
主机A

主机F

一．设置网络环境
（1）主机A、F设置成在不同网段的IP地址，需要通过路由主机E才能正常通信。
（2）主机B、E为双网卡主机，将eth0设置为主机A段IP地址，将eth1设置成主机F段IP地址，主机E开启的路由功能（echo 1 >/proc/sys/net/ipv4/ip_forward）。
（3）主机A、F设置自己的网关为同网段主机E的IP地址。
二．ICMP重定向攻击
（1）首先记录正常情况时主机A、F的数据包，主机A、F开启协议分析器，并设置过滤规则，只对ICMP数据包进行捕获。
（2）主机A使用ping命令测试和主机F之间网络的连接情况。主机A、F对所捕获的数据包进行分析，完成表18-2-1：
仔细观察主机F捕获到的数据包，这些ICMP数据包是否成对出现？ 是 ，若是，那么每对中的数据包都是相同的吗？ 不相同 ，如果不同，它们有什么区别？ 标记,首部校验和 ，为什么会出现这样的结果 ? 。
（3）确认连通后，主机A、F分别使用路由跟踪查看通信时所经过的网关，命令: ，网关IP： 。
（4）主机A、F分别使用ping命令探测各自网关，然后查看ARP缓存表，使用命令： ，可以得出各自网关MAC地址： 。
（5）主机A清空协议分析器，重新开始捕获数据，主机B点击控制台按钮，使用icmp_redirect工具攻击主机A，命令为：
Icmp_redicrect 主机A网关IP 主机A 的IP 主机F的IP 虚假IP

「注」虚假IP为除正常网关外的任意与主机A同网段的IP地址
（6）主机A刷新协议分析器，查看发给主机A的ICMP重定向数据包，类型： ，代码： ，网关地址： ，有效载荷数据的长度： 。
（7）主机A再次清空协议分析器，使用ping命令向主机F发出ICMP回显请求，此时能否得到回复？ 。协议分析器能否捕获到ICMP数据包？ ，为什么会有这样的现象？ 。
（8）主机A使用路由跟踪命令探测与主机F之间的路由。结果： 。
（9）主机A查看本机路由表，命令： ，可以发现多了一条路由表项： 。
三．ICMP重定向欺骗攻击
（1）主机A删除路由表内目标主机到F的路由表项。
（2）主机B开启路由功能，然后对主机A进行ICMP重定向欺骗攻击。
Icmp_redirect 主机A的网关IP 主机A的IP 主机F的IP 主机B-eth0-IP

（3）主机B设置iptbales规则，使其冒充主机A，与主机F通信，以达到欺骗的目的。
清空iptables现有规则：
Iptables –F
Iptables –t nat -F

在NAT表添加SNAT规则，使主机A对主机F发送的数据通过主机B的时候，主机B对其源IP地址进行转换，改为自己的IP地址。
Iptables –t nat –A POSTROUTING –s 主机A IP –j SNAT –to-source 主机–eth1-IP
「说明」关于iptables的知识详见实验21|练习二。
（4）主机A、F清空协议分析器，对主机A、F之间的ICMP数据包进行捕获。
（5）主机A使用ping命令向主机F发出ICMP回显请求，对所捕获的数据包再次分析，根据主机A、F，主机B、F间通信的数据包完成表18-2-2：
实验主机
ICMP报文类型
源IP
目的IP
源MAC
目的MAC
主机A

主机F

（6）主机A、F分别使用路由跟踪命令探测其间的路由。结果： 。为什么会出现这样的结果，写出原因： 。
（7）主机A查看本机路由表，可以发现到主机F的路由表项： 。
四．ICMP重定向欺骗攻击的防范
（1）主机A关闭ICMP重定向功能。修改注册表中“HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Services\Tcpip\Parameters\EnableICMPRedirect”的值为0，然后重启系统使其生效。
（2）主机A开启协议分析器，主机B重启iptables服务，并对主机A进行攻击。
（3）主机A查看本机路由表，是否发现新的路由表项 ？协议分析器是否有捕获到ICMP重定向数据包 ？
「说明」 Linux主机关闭ICMP重定向功能的方法：
echo 0 > /proc/sys/net/ipv4/conf/DEV/accept_redirects，这里的DEV为当前使用的网卡名称。

思考题: 1.通过ICMP重定向欺骗方法，如何监听企业内网与Internet之间的通信。
