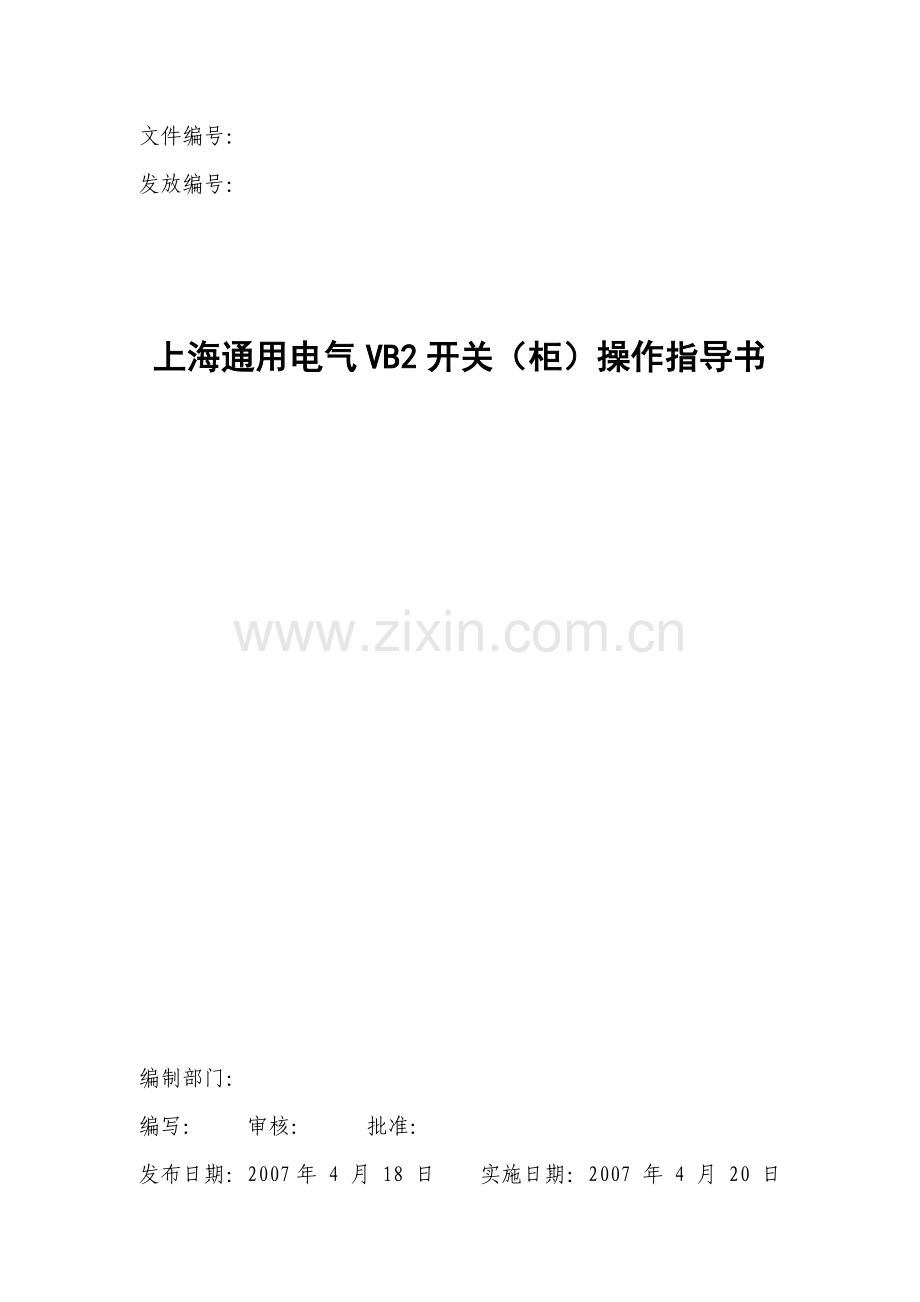

上海通用电气VB2开关（柜）操作指导书

编制部门：
编写： 审核： 批准：
发布日期：2007年 4 月 18 日 实施日期：2007 年 4 月 20 日

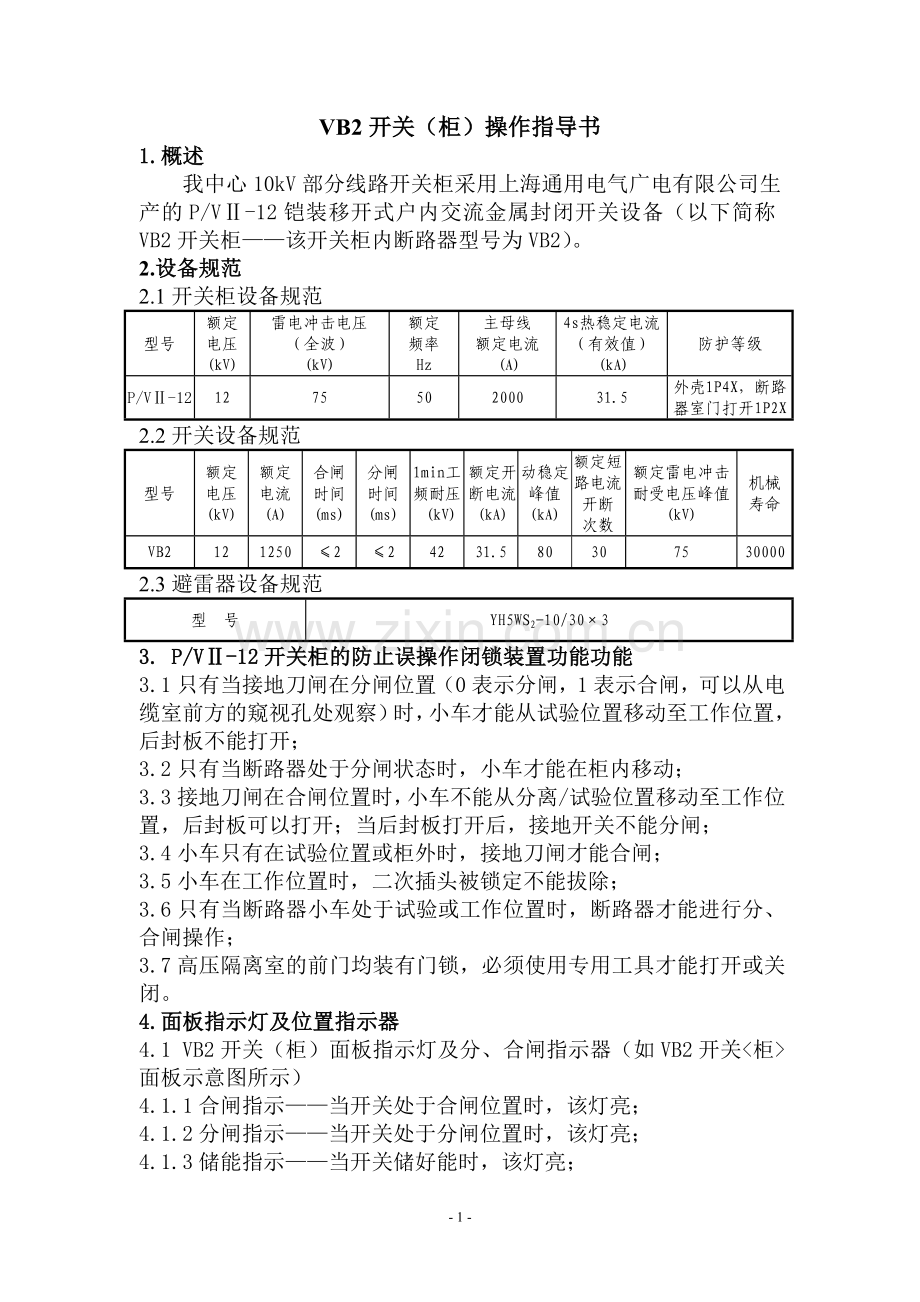

VB2开关（柜）操作指导书
1.概述
我中心10kV部分线路开关柜采用上海通用电气广电有限公司生产的P/VⅡ-12铠装移开式户内交流金属封闭开关设备（以下简称VB2开关柜——该开关柜内断路器型号为VB2）。
2.设备规范
2.1开关柜设备规范
型号
额定
电压
(kV)
雷电冲击电压
（全波）
(kV)
额定
频率
Hz
主母线
额定电流
(A)
4s热稳定电流
（有效值）
(kA)
防护等级
P/VⅡ-12
12
75
50
2000
31.5
外壳1P4X，断路
器室门打开1P2X
2.2开关设备规范
型号
额定
电压
(kV)
额定
电流
(A)
合闸
时间
(ms)
分闸
时间
(ms)
1min工
频耐压(kV)
额定开
断电流
(kA)
动稳定
峰值
(kA)
额定短
路电流
开断
次数
额定雷电冲击
耐受电压峰值
(kV)
机械寿命
VB2
12
1250
≤2
≤2
42
31.5
80
30
75
30000
2.3避雷器设备规范
型 号
YH5WS2-10/30×3
3. P/VⅡ-12开关柜的防止误操作闭锁装置功能功能
3.1只有当接地刀闸在分闸位置（0表示分闸，1表示合闸，可以从电缆室前方的窥视孔处观察）时，小车才能从试验位置移动至工作位置，后封板不能打开；
3.2只有当断路器处于分闸状态时，小车才能在柜内移动；
3.3接地刀闸在合闸位置时，小车不能从分离/试验位置移动至工作位置，后封板可以打开；当后封板打开后，接地开关不能分闸；
3.4小车只有在试验位置或柜外时，接地刀闸才能合闸；
3.5小车在工作位置时，二次插头被锁定不能拔除；
3.6只有当断路器小车处于试验或工作位置时，断路器才能进行分、合闸操作；
3.7高压隔离室的前门均装有门锁，必须使用专用工具才能打开或关闭。
4.面板指示灯及位置指示器
4.1 VB2开关（柜）面板指示灯及分、合闸指示器（如VB2开关<柜>面板示意图所示）
4.1.1合闸指示——当开关处于合闸位置时，该灯亮；
4.1.2分闸指示——当开关处于分闸位置时，该灯亮；
4.1.3储能指示——当开关储好能时，该灯亮；
4.1.4加热指示——当加热器开关打开时，该灯亮；
4.1.5开关位置指示——当小车开关处于试验位置时，上部分亮，当开关处于工作位置时， 灯全亮；处于工作和试验中间位置时则不亮；
4.1.6开关状态指示——当开关处于合闸位置时， 灯亮；当开关处于分闸位置时， 灯亮；
接地刀闸
位置指示器
0
4.1.7接地刀闸位置指示——当接地刀闸处于合闸位置时， 灯亮；
4.1.8接地刀闸位置指示器——当接地开关处于合闸时指示1，分闸时指示0；
4.2 VB2开关小车面板按钮及分、合闸指示（如VB2开 关小车面板示意图所示）
4.2.1合闸按钮“1”——手动合闸或释放储能时使用；
4.2.2分闸按钮“0”——手动分闸或释放储能时使用；
4.2.3储能指示——弹簧拉紧时表示储好能，正常时表示为储好能；
4.2.4分合闸指示——开关在分闸位置时指示0，开关在合闸位置时指示1。
5.装置投退操作步骤
5.1 VB2开关由检修转运行时的操作步骤如下：
5.1.1拉开开关线路侧接地刀闸；
5.1.2从电缆室前窥视孔处检查开关接地刀闸一次触头在断开位置，位置指示在断开0位置；
5.1.3检查开关小车在分闸拉出位置；
5.1.4打开开关柜上三相带电指示灯开关，查三相带电指示灯熄灭；
5.1.5查开关储能在释放位置；
5.1.6查开关就地远方转换开关在远方位置；
5.1.7查相应线路电能表电压开关在合上位置；
5.1.8查开关柜电缆室照明开关在断开位置，且电缆室照明灯熄灭；
5.1.9放上开关的控制信号保险；
5.1.10查相应线路开关保护投入正确，保护装置显示屏及指示灯正常；
5.1.11将开关小车推进开关柜中试验位置，查开关在试验位置定位正常（两边的舌板固定好）；
5.1.12插入开关小车的二次插把，查开关位置指示灯 上部分亮；
5.1.13将摇进手柄插入摇进孔中，顺时针摇动摇进手柄将开关小车摇进工作位置（摇不动时表示已经到位，同时应听到切换开关切换时的咔哒声），查开关位置指示灯 全亮；
5.1.14合上开关储能小开关，查储能指示灯亮；
5.1.15用远方控制开关合上开关；
5.1.16查开关柜上合闸指示灯及开关状态指示灯灯 亮及开关本体上分合闸指示在合闸1位置。
5.1.17查开关柜上三相带电指示灯亮，断开三相带电指示灯开关。
5.2 VB2开关（柜）由运行转检修时的操作步骤如下：
5.2.1查开关电流表指示为零；
5.2.2用远方控制开关拉开相应线路开关；
5.2.3查开关柜三相带电指示灯熄灭；
5.2.4查开关柜上分闸指示灯及开关状态指示灯 亮，且开关本体上分合闸指示在分闸0位置；
5.2.5断开开关储能小开关；
5.2.6插入开关的摇进手柄，逆时针将开关小车摇至试验位置（听到切换开关切换时的咔哒声表示已经到位），查开关位置指示灯 上部分亮而下部分熄灭；
5.2.7将远方就地切换开关切至就地位置；
5.2.8使用就地合、分闸开关将储能释放；
5.2.9将远方就地切换开关切至远方位置；
5.2.10查开关储能指示灯熄灭；
5.2.11打开电缆室前面板窥视孔，验明线路电缆无电后恢复窥视孔；
5.2.12向下按压接地刀闸操作孔的滑板，将操作曲柄插入六角转轴，顺时针转动合上开关接地刀闸；
5.2.13查开关柜接地刀闸触头在合闸位置；
5.2.14查开关柜接地刀闸位置指示 亮及电缆室内接地刀闸位置指示器在1位置；
5.2.15取下开关小车的二次插把；
5.2.16将开关小车拉至柜外；
5.2.17查开关柜内开关小车的触头隔板处于封闭状态；
5.2.18取下开关控制信号保险。
6. VB2开关（柜）运行中的检查项目
6.1开关电流应不超过相应线路电流限额；
6.2开关柜带电及分合闸位置指示灯、就地、远方转换开关位置、储能小开关、操作机构面板分合闸、储能指示正常；
6.3开关柜面板电缆室照明开关在断开位置；
6.4开关柜面板三相带电指示器三相小开关在断开位置；
6.5开关柜内电能表电压和加热照明开关在合闸位置；
6.6开关柜及所属设备温度小于70℃。
7.开关动作后处理
7.1开关跳闸：立即查看相应线路保护装置的动作指示灯情况，并做好记录。保护动作后按《电气运行规程》中相关规定进行处理并做好记录；
7.2其他异常情况应及时联系相关检修人员进行处理。
8.环境及危害因素的识别与预防控制措施
8.1环境及危害因素的识别
8.1.1因设备运行造成零部件、保险、灯泡等的废弃；
8.1.2因设备维修造成含油抹布、手套等的废弃；
8.1.3非必要情况下照明及加热器的使用造成电能的浪费；
8.1.4因设备停、送电或测绝缘等操作造成的人身灼伤、触电伤亡等事故；
8.1.5因误操作造成对开关等设备的停运或损坏；
8.1.6因开关异常导致设备不能正常运行、停运或损坏；
8.1.7因误入开关柜而导致的人身伤亡事故。
8.2环境及危害因素的预防控制措施
8.2.1储能小开关：开关在热备用和运行时处于合上位置；
8.2.2就地合闸/手动合闸按钮：就地开关合闸用，运行中严禁使用，仅作检修调试时用；
8.2.3就地分闸/手动分闸按钮：就地开关分闸用，作检修调试和就地紧急拍跳及储能释放时用；
8.2.4手动储能：正常运行中不使用，一般作检修调试时用；
8.2.5开关小车的二次插把必须在试验位置插拔；设备停运时需要将其二次插把取下（检修试验要求时除外）；
8.2.6开关小车停送电时必须检查开关小车的定位指示灯指示正常；
8.2.7运行人员严禁将真空开关分合闸计数器复位回零；
8.2.8开关所带电缆测绝缘时，应将其相应开关停电，并将开关小车摇至试验位置且确认开关定位正确。确认设备名称及位置正确后，可打开电缆室窥视孔，验明无电后，方可进行；
8.2.9开关所带电缆检修，开关停电时，只需将开关停电至试验位置，打开柜门，检查开关一次触头确已断开，并将开关柜门上锁。因检修工作确需（如开关本体检修）将小车拉出柜外的，必须在工作票上明确，此时停电的开关小车应拉出柜外；
8.2.10开关小车及专用升降车使用后应放置在划定区域内；
8.2.11开关柜内电能表电压和加热照明交流小开关除检修要求外一般应在合闸位置；
8.2.12开关柜低压室内的照明正常情况下应在熄灭状态，当相应柜门开启后，照明灯自动点亮，柜门关闭后熄灭。开关柜面板上的电缆室照明开关正常应断开，仅当检查需要时短时投入；
8.2.13开关运行时，当需要将下柜门解锁（无论是电磁锁还是机械锁——对机械锁而言，当接地刀闸未合上时，下柜门是无法正常打开的，如果此时需要打开下柜门，则必须使用专用的解锁手柄）时，应汇报装置管理人员且管理人员在场的情况下方可进行；
8.2.14在分合接地刀闸时，应先确认对应的开关在试验分闸或拉出位置，再按下接地刀闸操作孔处的联锁弯板，插入接地刀闸操作手柄，顺时针为合接地刀闸，逆时针则为分接地刀闸。操作完成后应从电缆室窥视孔检查接地刀闸位置指示正确。只有在接地刀闸合上以后，开关柜的后封板联锁才解除，即此时方可打开后封板；
8.2.15当因开关小车故障导致设备不能正常运行时，应及时使用备用小车开关代替其运行，并通知检修人员对故障小车开关进行处理；
8.2.16只有当电抗器及其所带的两条线路同时停电时放可进入电抗器进行开关背部有关设备的检修维护工作；
8.2.17操作过程中，禁止将开关小车放置在工作与试验位置之间的任一位置；
8.2.18开关柜面板上的加热开关正常情况下应断开，当开关柜周围环境湿度≥75%或开关柜内有结露时将加热器投入运行，周围环境湿度≤70%时将加热器退出运行，并做好记录；
8.2.19为延长开关柜上带电指示灯的使用寿命，在开关正常运行时，带电指示灯应处于关闭状态，在开关停送电操作或需要时将其打开；
8.2.20因设备运行、维护产生的零部件、保险、灯泡等废弃物应按中心《废弃物管理实施细则》进行处理。
