微机原理复习大纲.doc

第一章 绪 论
一、 了解微型计算机的发展概况
二、 了解微型计算机的特点和应用
三、 理解微型计算机系统的组成
1. 硬件——五大部分：运算器、控制器、存储器、输入接口、输出接口。
2. 软件—— 程序和数据以二进制代码的形式存放在存储器中，计算机在程序的控制下运行。
3. 微型计算机系统的外部结构特点：三总线（AB，DB，CB）
4. 微型计算机的内部结构特点：单总线

第二章 8086系统结构
一、掌握8086CPU的结构
总线接口单元BIU——由段地址和偏移地址形成20bit物理地址、总线控制逻辑、与Memory和I/O的信息传送。
执行单元EU——进行算逻运算、偏移地址计算、向BID提供指令执行结果的数据和偏移地址。
内部寄存器（Register 14个）
数据寄存器，AX累加器、BX基址、CX计数、DX数据，8/16bit。
指针寄存器，SP堆栈指针、BP基址指针。
变址寄存器，SI源变址指针、DI目的变址指针。
控制寄存器，IP指令指针，PSW状态标志。
段寄存器，CS代码段、DS数据段、SS堆栈段、ES附加段。
状态标志：掌握 C、P、Z、S、O以及 D 方向、I中断标识。
二、理解8086CPU的引脚及其功能
1. 8086/8088CPU在最小模式中的引脚定义
地址/数据总线：AD0——AD15
高位地址线：A16——A19
常用控制线：BHE，MN/MX，RD，WR，M/IO，ALE，INTR，INTA，NMI。
2. 8086与8088CPU的不同之处。

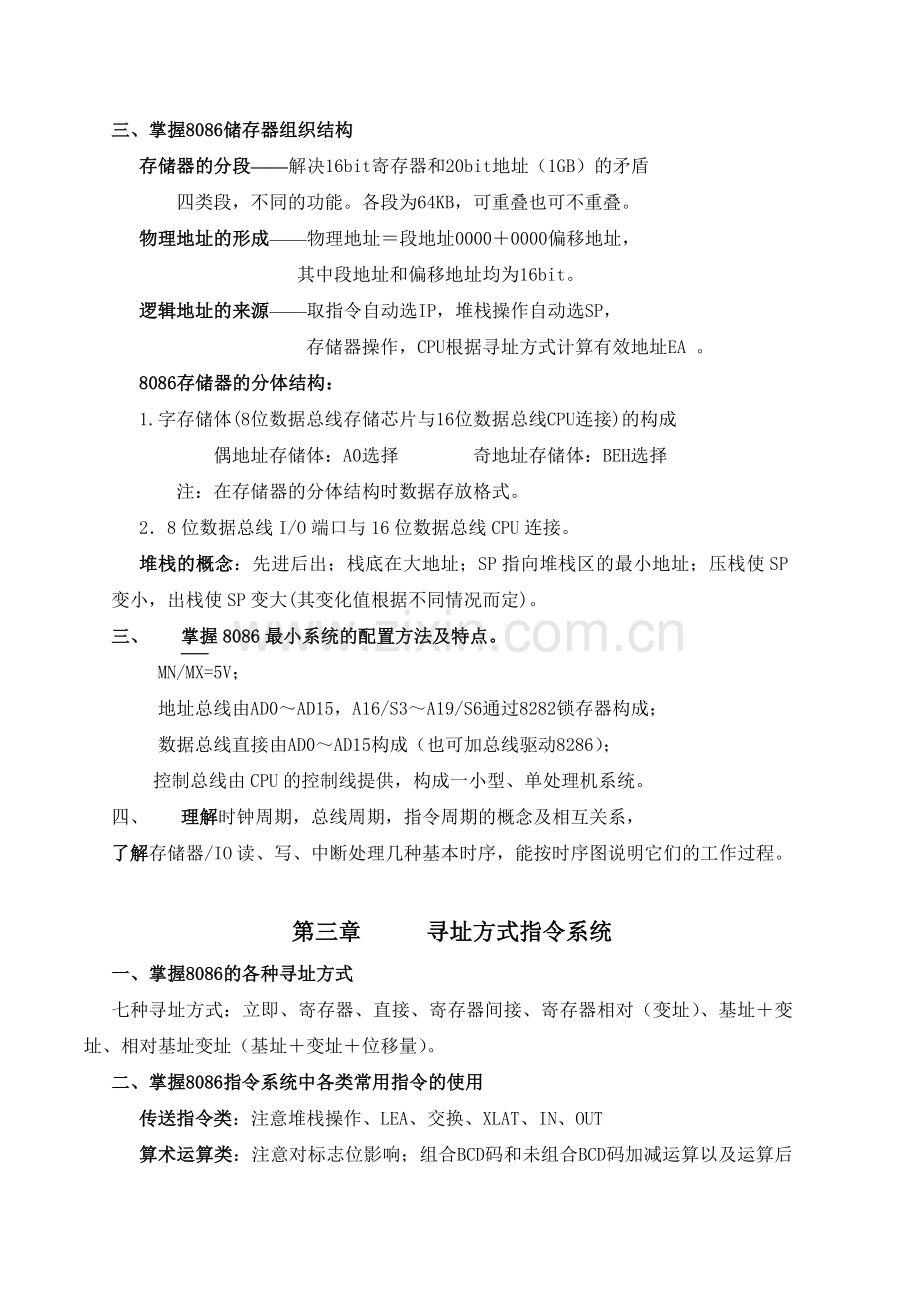

三、掌握8086储存器组织结构
存储器的分段——解决16bit寄存器和20bit地址（1GB）的矛盾
四类段，不同的功能。各段为64KB，可重叠也可不重叠。
物理地址的形成——物理地址＝段地址0000＋0000偏移地址，
其中段地址和偏移地址均为16bit。
逻辑地址的来源——取指令自动选IP，堆栈操作自动选SP，
存储器操作，CPU根据寻址方式计算有效地址EA 。
8086存储器的分体结构：
1.字存储体(8位数据总线存储芯片与16位数据总线CPU连接)的构成
偶地址存储体：A0选择 奇地址存储体：BEH选择
注：在存储器的分体结构时数据存放格式。
2．8位数据总线I/O端口与16位数据总线CPU连接。
堆栈的概念：先进后出；栈底在大地址；SP指向堆栈区的最小地址；压栈使SP变小，出栈使SP变大(其变化值根据不同情况而定)。
三、 掌握8086最小系统的配置方法及特点。
MN/MX=5V；
地址总线由AD0～AD15，A16/S3～A19/S6通过8282锁存器构成；
数据总线直接由AD0～AD15构成（也可加总线驱动8286）；
控制总线由CPU的控制线提供，构成一小型、单处理机系统。
四、 理解时钟周期，总线周期，指令周期的概念及相互关系，
了解存储器/IO读、写、中断处理几种基本时序，能按时序图说明它们的工作过程。

第三章 寻址方式指令系统
一、掌握8086的各种寻址方式
七种寻址方式：立即、寄存器、直接、寄存器间接、寄存器相对（变址）、基址＋变址、相对基址变址（基址＋变址＋位移量）。
二、掌握8086指令系统中各类常用指令的使用
传送指令类：注意堆栈操作、LEA、交换、XLAT、IN、OUT
算术运算类：注意对标志位影响；组合BCD码和未组合BCD码加减运算以及运算后的BCD码调整；乘除运算的数据源和运算结果数据的寄存器；带符号数和不带符号数以及它们的CMP运算后的判断；累加和与多位数加减；找最大数和最小数；乘法和除法运算指令，被乘(除)数、乘(除)数和积(商)。
逻辑运算类：注意按位运算对标志位的影响；移位和循环的区别和结果；判定特殊位和置特殊位；码转换。
串操作类：串传送、串比较、串搜索、取串、存串；注意字节和字串操作；重复和条件重复。注意隐含的寄存器使用。
控制传送类：转移地址的寻址方式(段内直接、间接，段间直接、间接)；子程序的段内、段间调用和返回以及对堆栈指针SP的影响；条件转移和无条件转移；内部中断转移和返回(见中断部分)。
指令使用中的常见错误：
MOV BX，0201H
MOV [AX]，[BX] ；内存之间不能传送
MOV SI，OFFSET 0100H ；OFFSET把数据段定义 的变量名转换为地址
MOV 0201H，BX ；立即数不能作为目的操作数，按题意改[0201H]
TEST AL，8000H ；目的是8bit，源是16bit。
IN AL，218H
IN AL，[218H]
OUT 218H，AL

第四章 汇编语言程序设计
一、 掌握常用伪指令的应用
DB、DW、DD、＝、EQU、OFFSET、段说明等的基本语句的应用。
二、了解常用DOS功能的调用方法
①功能号n送 AH ②置入口参数 ③执行INT 21H ④分析出口参数

功能
功能号
入口参数
出口参数
*键入字符并回显
AH=1

AL=字符
显示字符
AH=2
DL=字符

键入字符不回显
AH=8

AL=字符
*键入字符不回显
AH=7

AL=字符
显示字符串(不含’$’)
AH=9
DS：DX=串首地址

键入字符串至内存
AH=0AH
DS：DX=缓冲区首地址

设置中断向量
AH=25H
DS：DX=中断向量
AL=中断类型号
取中断向量
AH=35H
AL=中断类型号
ES：BX=中断向量
返回DOS（带返回码）
AH=4CH
AL=返回码

第五章 程序设计方法
一、掌握顺序结构，分枝结构，循环结构，子程序的设计方法；
二、掌握：查表程序，跳转表实现多分枝，码制转换，多字节运算，字符串操作，子程序的参数传递等常用程序和程序段的设计方法。

第六章 半导体存储器
一． 半导体存储器的分类
了解RAM（静态、动态），ROM（ROM、PROM、EPROM）的特点及在微机系统中的作用。
二． RAM/ROM与CPU连接
1． 了解RAM/ROM的结构及工作原理；
2． 掌握RAM/ROM与CPU的连接方法；
掌握静态RAM（6116、6264、62128）和EPROM（2732、2764、27128）的引脚功能；
掌握静态RAM和EPROM与CPU的连接方法；即：片内地址线的连接，数据线的连接，控制线的连接（存储器的字结构数据线和控制线的连接）；片选线的连接（线选法，部分译码法，全译码法）。
掌握存储器地址范围的确定（线选法，部分译码法，全译码法）
要求：①根据RAM/ROM与CPU的连线图分析存储器地址范围；
②根据存储器地址范围要求，画出RAM/EPROM与CPU的连接关系；

第七章 I/O接口和总线
一、 I/O接口的功能
1. 理解I/O接口在微机系统中的作用和功能
2. 理解存储器映象的输入/输出方式及端口寻址输入/输出方式的特点；
3． 掌握8086 I/O指令（注意I/O直接/寄存器间接寻址方式的区别）；
4． 理解外设接口的组成（数据口、状态口、控制口）和CPU与外设交换信息的种类；
二、数据传送的控制方式
1． 掌握无条件数据传送方式及接口电路组成（输入缓冲/输出锁存）；
2．掌握查询输入/输出接口电路的组成，各部件作用，工作原理及程序设计的方法；
3．掌握中断传送方式接口电路的组成，各部件的作用，工作原理、程序设计（编程）方法；
4．DMA传送

第八章 微型计算机中断系统
一、 理解CPU中断系统功能（实现中断与返回，实现优先权权排队，进行嵌套处理）
二、 理解CPU响应中断的条件（请求、未屏蔽、CPU中断开放、现行指令执行完）；
三、 理解CPU对中断的响应过程；
四、 中断优先权确定（软硬结合查询法；中断优先权编码法；）
五、 中断控制器8259A（了解8259的主要功能；理解8259A中断顺序；理解8259的内部结构及各部件的作用；）
六、 8088/8086中断系统
1． 理解8088/8086中断源类型（外中断源/内部中断源）
2． 理解可屏蔽和不可屏蔽响应中断过程
3． 理解内部中断的特点（中断类型码在指令中或预先规定的；不执行INTA周期；除单步中断外，内部中断是无法禁止的；除单步中断外，内部中断的优先级高于外部中断）。
4． 8088/8086中断向量表
① 掌握中断类型、中断向量（中断服务程序入口地址）、中断向量表的概念；
② 掌握根据中断类型号获得中断向量的方法；

第九章 8253及其应用
一、 理解8253端口结构及各端口的寻址方法；
定时/计数 0、1、2通道。16位二进制/十进制减1计数器，最大计数设置值为二进制的0。每通道有CLK、OUT、GATE信号。
二、掌握8253内部寄存器的寻址方法（注：与16位CPU的寻址）
三、8253的工作方式（6种工作方式）
掌握方式2、3的应用方法（从功能、计数值N与输出波形关系、GATE的作用、改变计数值等方面讨论）。理解其他工作方式及应用
四、掌握8253的应用及编程：通道方式控制字（控制字格式给出）、通道计数预置值(时间常数)。

第十章 并行可编程接口芯片8255
一、 掌握8255端口结构及各端口的寻址方法；
二、 掌握8255各工作方式的功能及工作原理；
三、 掌握8255工作方式、控制字置位/复位控制字使用方法；（控制字格式给出）
四、 掌握8255的应用及编程方法（理解键盘接口的工作原理）；

第十一章 串行通信及接口电路
一、 理解串行通信的基本概念（数据传送方向：半双工、全双工；串行传送的两种基本工作方式：同步传送、异步传送；串行传送速率：波特率；调制解调器作用；串行I/O的实现方法UART，USART）
二、 可编程异步通信接口8251
1． 理解8251的基本功能、内部结构、引脚功能及工作原理；
2． 了解8251的编程方法；
3． 了解RS-232与8251的应用

第十二章 A/D转换与D/A转换接口
一、 D/A转换器接口
1． 了解DAC的工作队原理及结构；
2． 掌握典型D/A转换器0832与CPU的连接方法及CPU控制DAC产生简单波形的编程方法；
3． 理解10位、12位DAC与CPU的接口方法；
二、 A/D转换器接口
1． 了解逐次反馈A/D转换器的组成及工作原理；
2． 掌握ADC0809的构成及各引脚的作用；
3． 掌握ADC0809与CPU的接口方法（无条件方式、查询方式、中断方式、直接连接方式、通道并行口连接方式）及编程控制方法。
