抄表系统设计方案1.doc

抄表系统设计方案
一.简述
设计目标: 实现民用与工业用表的数据采集;实现采集数据的电子化.
关键设备: 采用赛格麦柯公司的HD6305系列手持机.
软 件: 根据用户需求编程修改.

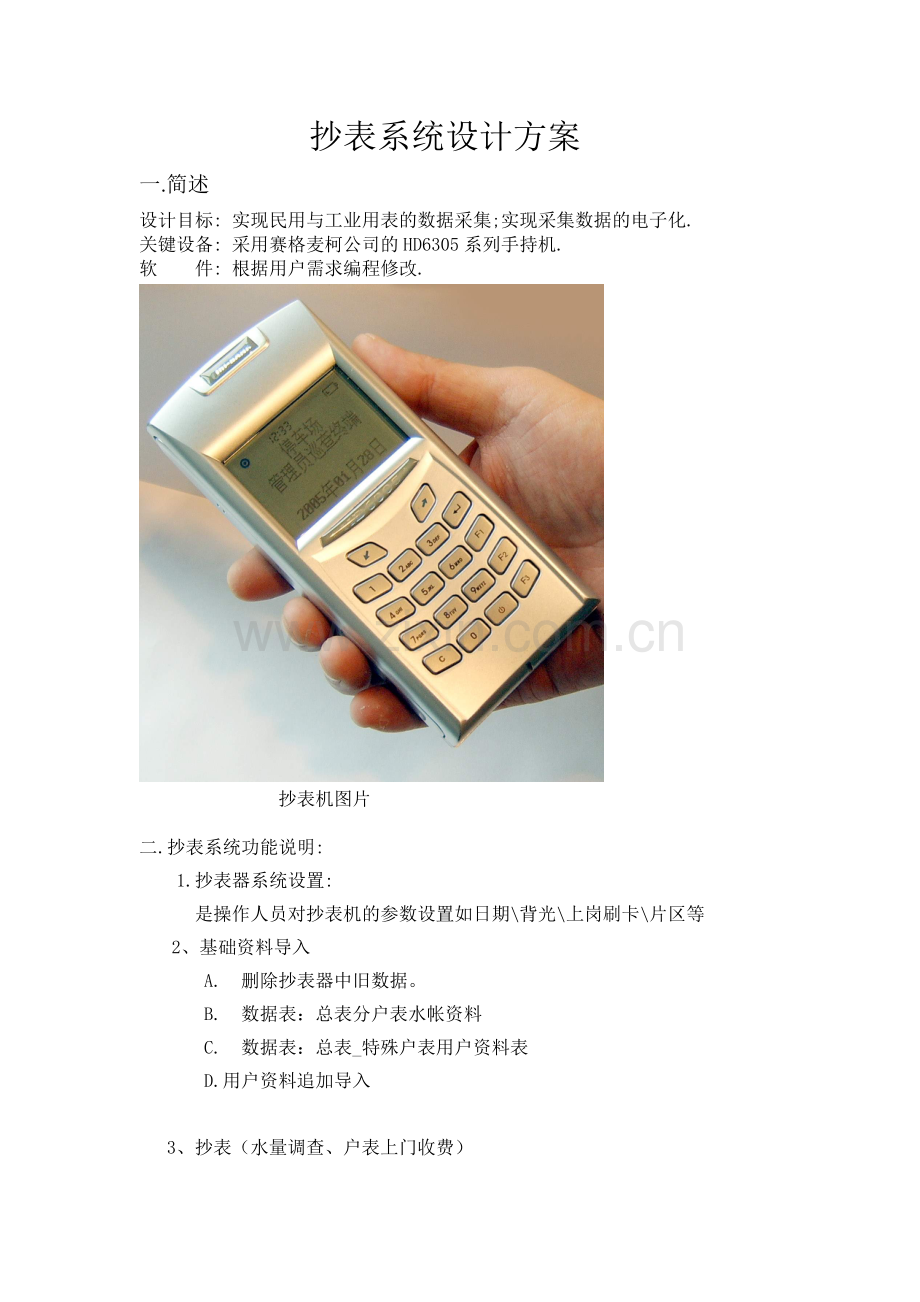

抄表机图片

二.抄表系统功能说明:
1.抄表器系统设置:
是操作人员对抄表机的参数设置如日期\背光\上岗刷卡\片区等
2、基础资料导入
A. 删除抄表器中旧数据。
B. 数据表：总表分户表水帐资料
C. 数据表：总表_特殊户表用户资料表
D.用户资料追加导入

3、抄表（水量调查、户表上门收费）

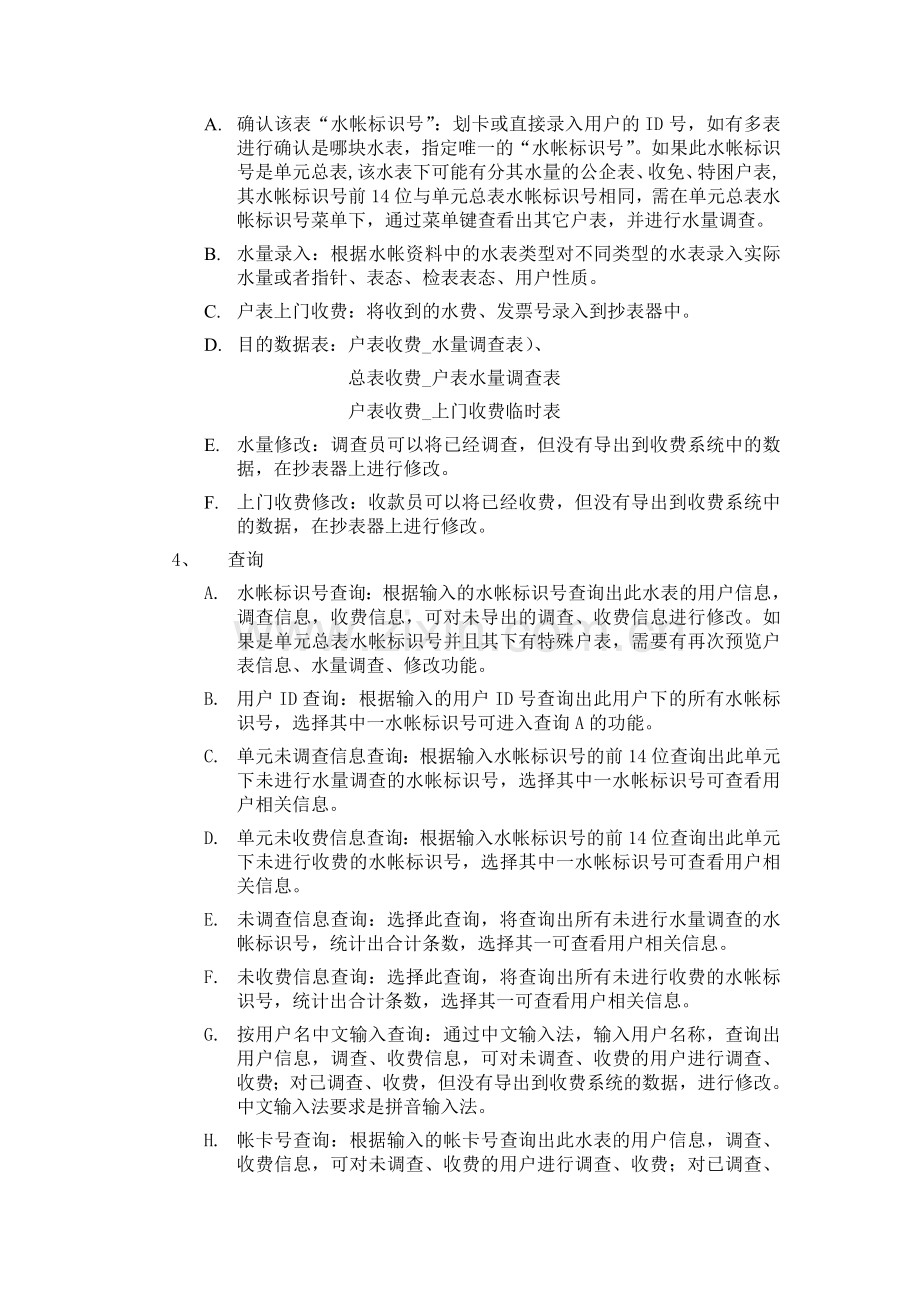

A. 确认该表“水帐标识号”：划卡或直接录入用户的ID号，如有多表进行确认是哪块水表，指定唯一的“水帐标识号”。如果此水帐标识号是单元总表,该水表下可能有分其水量的公企表、收免、特困户表,其水帐标识号前14位与单元总表水帐标识号相同，需在单元总表水帐标识号菜单下，通过菜单键查看出其它户表，并进行水量调查。
B. 水量录入：根据水帐资料中的水表类型对不同类型的水表录入实际水量或者指针、表态、检表表态、用户性质。
C. 户表上门收费：将收到的水费、发票号录入到抄表器中。
D. 目的数据表：户表收费_水量调查表）、
总表收费_户表水量调查表
户表收费_上门收费临时表
E. 水量修改：调查员可以将已经调查，但没有导出到收费系统中的数据，在抄表器上进行修改。
F. 上门收费修改：收款员可以将已经收费，但没有导出到收费系统中的数据，在抄表器上进行修改。
4、 查询
A. 水帐标识号查询：根据输入的水帐标识号查询出此水表的用户信息，调查信息，收费信息，可对未导出的调查、收费信息进行修改。如果是单元总表水帐标识号并且其下有特殊户表，需要有再次预览户表信息、水量调查、修改功能。
B. 用户ID查询：根据输入的用户ID号查询出此用户下的所有水帐标识号，选择其中一水帐标识号可进入查询A的功能。
C. 单元未调查信息查询：根据输入水帐标识号的前14位查询出此单元下未进行水量调查的水帐标识号，选择其中一水帐标识号可查看用户相关信息。
D. 单元未收费信息查询：根据输入水帐标识号的前14位查询出此单元下未进行收费的水帐标识号，选择其中一水帐标识号可查看用户相关信息。
E. 未调查信息查询：选择此查询，将查询出所有未进行水量调查的水帐标识号，统计出合计条数，选择其一可查看用户相关信息。
F. 未收费信息查询：选择此查询，将查询出所有未进行收费的水帐标识号，统计出合计条数，选择其一可查看用户相关信息。
G. 按用户名中文输入查询：通过中文输入法，输入用户名称，查询出用户信息，调查、收费信息，可对未调查、收费的用户进行调查、收费；对已调查、收费，但没有导出到收费系统的数据，进行修改。中文输入法要求是拼音输入法。
H. 帐卡号查询：根据输入的帐卡号查询出此水表的用户信息，调查、收费信息，可对未调查、收费的用户进行调查、收费；对已调查、收费，但没有导出到收费系统的数据，进行修改。
5、数据导出
A. 将抄表器中的调查、收费数据以追加的方式导出到收费系统中。
B. 数据确认：将确认已经导出到收费系统中的数据做标记，回写到抄表器中。
C. 对已经导出的数据，下次再导出时，将不导出到文本文件中。
6、数据清空
A. 部分清空：将抄表器中所有用户的水量调查、收费已经完成的，并已经导出到系统中的数据清空。
A. 完全清空：所有数据清空。

三、抄表器功能菜单
1、抄表器菜单
第一级菜单：
系统设置:信息导入\调查收费\信息查询\信息导出\信息删除
第二级菜单：
水量调查年月设置,调查员/收款员编号设置,此处显示导入的完成状态,水量调查,上门收费,水帐标识号查询,用户ID号查询,单元未调查信息查询,单元未收费信息查询,未调查信息查询,未收费信息查询,此处显示导出的完成状态,删除已导出数据,删除全部数据
注：此菜单仅供参考，具体菜单设计由抄表器厂商自行设计
2、抄表器显示信息
A. 抄表器需要显示的用户信息包括：用户名称、水表类型、用户ID号、帐卡号、水帐标识号、用水性质、上次指针、上次水量、用户余额、水表位置，如果是总表下的特殊户表，还需显示用户性质。
B. 水量调查完成后，除显示A中的信息外，还需显示本次指针/水量。
C. 上门收费完成后，除显示A中的信息外，还需显示发票号、费用金额。
