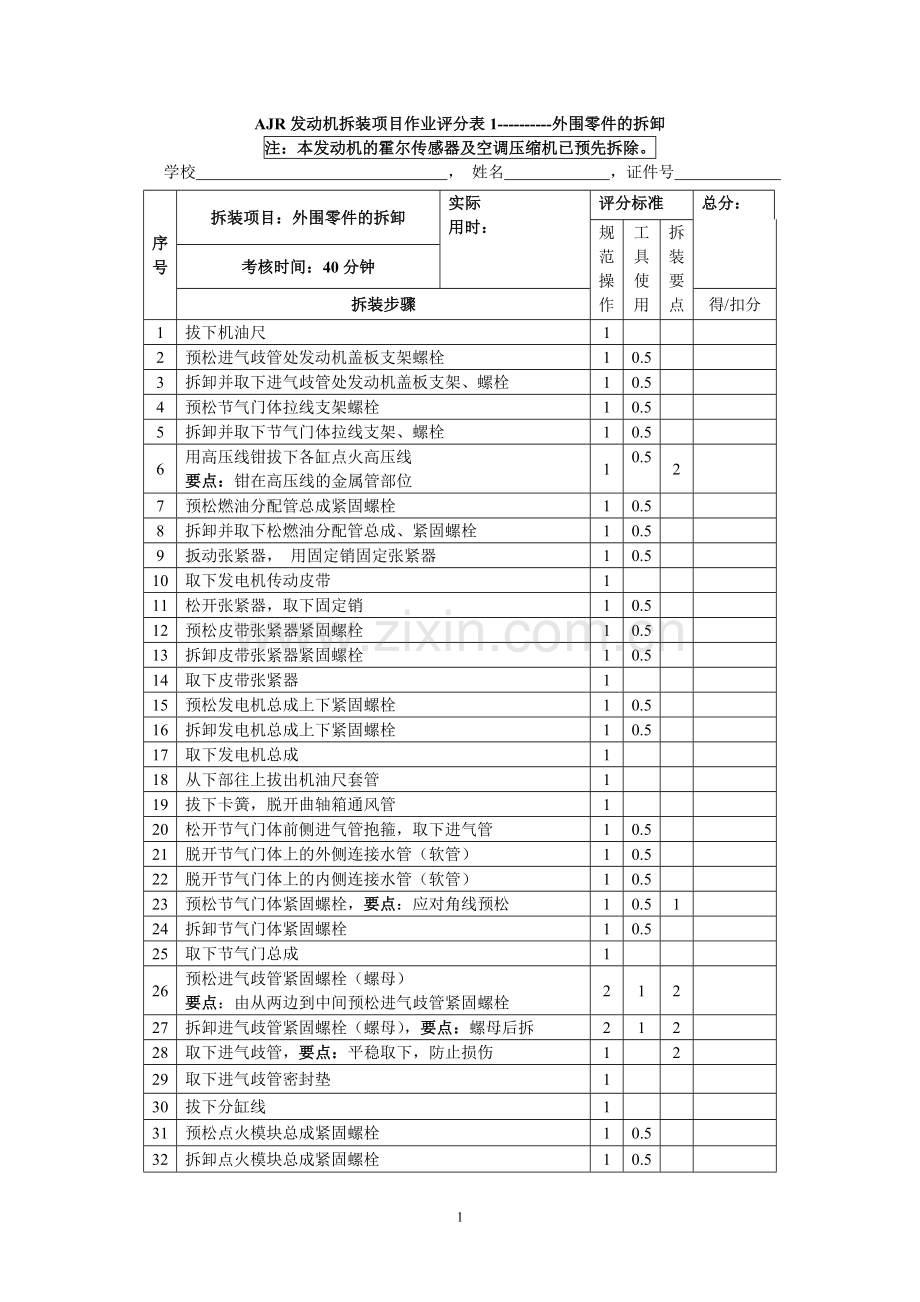

AJR发动机拆装项目作业评分表1----------外围零件的拆卸
注：本发动机的霍尔传感器及空调压缩机已预先拆除。
学校 ， 姓名 ，证件号
序号
拆装项目：外围零件的拆卸
实际
用时：
评分标准
总分：
规范操作
工具使用
拆装要点
考核时间：40分钟
拆装步骤
得/扣分
1
拔下机油尺
1
2
预松进气歧管处发动机盖板支架螺栓
1
0.5
3
拆卸并取下进气歧管处发动机盖板支架、螺栓
1
0.5
4
预松节气门体拉线支架螺栓
1
0.5
5
拆卸并取下节气门体拉线支架、螺栓
1
0.5
6
用高压线钳拔下各缸点火高压线
要点：钳在高压线的金属管部位
1
0.5
2
7
预松燃油分配管总成紧固螺栓
1
0.5
8
拆卸并取下松燃油分配管总成、紧固螺栓
1
0.5
9
扳动张紧器， 用固定销固定张紧器
1
0.5
10
取下发电机传动皮带
1
11
松开张紧器，取下固定销
1
0.5
12
预松皮带张紧器紧固螺栓
1
0.5
13
拆卸皮带张紧器紧固螺栓
1
0.5
14
取下皮带张紧器
1
15
预松发电机总成上下紧固螺栓
1
0.5
16
拆卸发电机总成上下紧固螺栓
1
0.5
17
取下发电机总成
1
18
从下部往上拔出机油尺套管
1
19
拔下卡簧，脱开曲轴箱通风管
1
20
松开节气门体前侧进气管抱箍，取下进气管
1
0.5
21
脱开节气门体上的外侧连接水管（软管）
1
0.5
22
脱开节气门体上的内侧连接水管（软管）
1
0.5
23
预松节气门体紧固螺栓，要点：应对角线预松
1
0.5
1
24
拆卸节气门体紧固螺栓
1
0.5
25
取下节气门总成
1
26
预松进气歧管紧固螺栓（螺母）
要点：由从两边到中间预松进气歧管紧固螺栓
2
1
2
27
拆卸进气歧管紧固螺栓（螺母），要点：螺母后拆
2
1
2
28
取下进气歧管，要点：平稳取下，防止损伤
1
2
29
取下进气歧管密封垫
1
30
拔下分缸线
1
31
预松点火模块总成紧固螺栓
1
0.5
32
拆卸点火模块总成紧固螺栓
1
0.5
33
取下点火模块总成
1
34

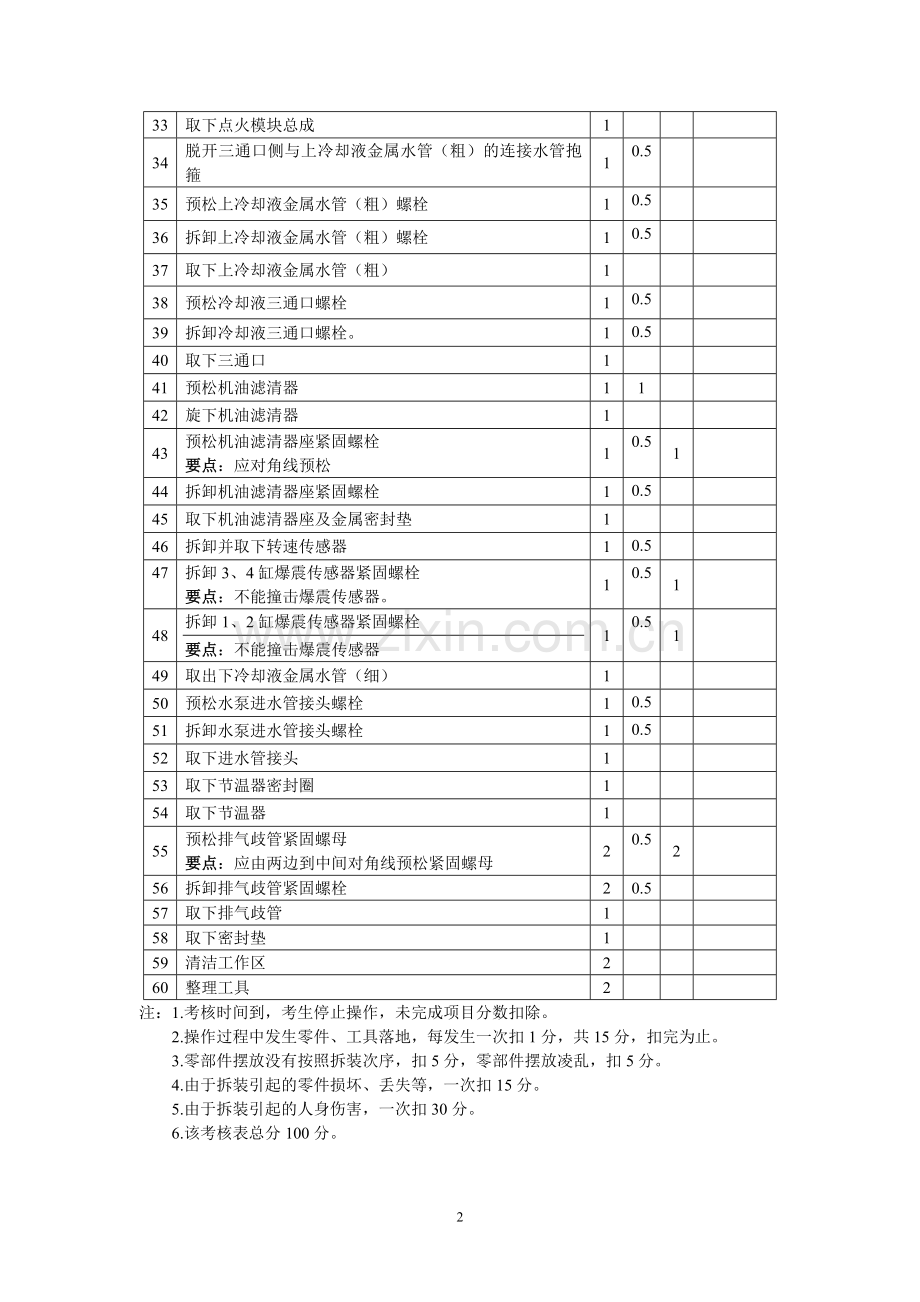

脱开三通口侧与上冷却液金属水管（粗）的连接水管抱箍
1
0.5
35
预松上冷却液金属水管（粗）螺栓
1
0.5
36
拆卸上冷却液金属水管（粗）螺栓
1
0.5
37
取下上冷却液金属水管（粗）
1
38
预松冷却液三通口螺栓
1
0.5
39
拆卸冷却液三通口螺栓。
1
0.5
40
取下三通口
1
41
预松机油滤清器
1
1
42
旋下机油滤清器
1
43
预松机油滤清器座紧固螺栓
要点：应对角线预松
1
0.5
1
44
拆卸机油滤清器座紧固螺栓
1
0.5
45
取下机油滤清器座及金属密封垫
1
46
拆卸并取下转速传感器
1
0.5
47
拆卸3、4缸爆震传感器紧固螺栓
要点：不能撞击爆震传感器。
1
0.5
1
48
拆卸1、2缸爆震传感器紧固螺栓
要点：不能撞击爆震传感器
1
0.5
1
49
取出下冷却液金属水管（细）
1
50
预松水泵进水管接头螺栓
1
0.5
51
拆卸水泵进水管接头螺栓
1
0.5
52
取下进水管接头
1
53
取下节温器密封圈
1
54
取下节温器
1
55
预松排气歧管紧固螺母
要点：应由两边到中间对角线预松紧固螺母
2
0.5
2
56
拆卸排气歧管紧固螺栓
2
0.5
57
取下排气歧管
1
58
取下密封垫
1
59
清洁工作区
2
60
整理工具
2
注：1.考核时间到，考生停止操作，未完成项目分数扣除。
2.操作过程中发生零件、工具落地，每发生一次扣1分，共15分，扣完为止。
3.零部件摆放没有按照拆装次序，扣5分，零部件摆放凌乱，扣5分。
4.由于拆装引起的零件损坏、丢失等，一次扣15分。
5.由于拆装引起的人身伤害，一次扣30分。
6.该考核表总分100分。
AJR发动机拆装项目作业评分表2----------配气机构及气缸盖的拆卸
注：本发动机的霍尔传感器及空调压缩机已预先拆除。
学校 ， 姓名 ，证件号
序号
拆装项目：配气机构及气缸盖的拆卸
实际
用时：
评分标准
总分：
规范操作
工具使用
拆装要点
考核时间：30分钟
拆装步骤
得/扣分
1
松开卡扣，取下正时皮带上防护罩
1
2
检查两处正时标记，要点：口述，说明情况
1
0.5
1
3
预松曲轴皮带盘紧固螺栓，要点：应对角线预松
1
0.5
1
4
拆卸曲轴皮带盘紧固螺栓
1
0.5
5
取下曲轴皮带盘
1
6
预松正时皮带中间防护罩螺栓
1
0.5
7
拆卸正时皮带中间防护罩螺栓
1
0.5
8
取下正时皮带中间防护罩
1
9
预松正时皮带下防护罩螺栓
1
0.5
10
拆卸正时皮带下防护罩螺栓
1
0.5
11
取下正时皮带下防护罩
1
12
检查皮带旋转记号，要点：如无做上记号
1
1
13
松开张紧器螺母
1
0.5
14
取下正时皮带
1
15
取下张紧器
1
16
预松正时皮带后防护罩螺栓
1
0.5
17
拆卸正时皮带后防护罩螺栓
1
0.5
18
取下正时皮带后防护罩
1
19
预松水泵紧固螺栓
1
0.5
20
拆卸水泵紧固螺栓
1
0.5
21
取下水泵
1
22
预松气门室罩盖紧固螺母，要点：应按由两边到中间
2
0.5
2
23
拆卸气门室罩盖紧固螺母
2
0.5
24
取下发动机盖板支架（2个）
1
25
取下半圆罩
1
26
取下压条
1
27
取下气门室罩盖
1
28
取下机油反射罩
1
29
取下密封衬垫
1
30
检查凸轮轴轴承盖道数标记，要点：如无，应做上标记
1
1
31
预松1、5、3道轴承盖紧固螺母，要点：按顺序逐道预松
2
0.5
2
32
拆下1、5、3道轴承盖紧固螺母
2
0.5
33
取下1、5、3道轴承盖，按顺序摆放。
1
34
预松2、4道轴承盖紧固螺母。要点：应对角多次预松
2
0.5
2
35
拆卸2、4道轴承盖紧固螺母
2
0.5
36
取下2、4道轴承盖，按顺序摆放
1
0.5
2
37
取下凸轮轴，按要求摆放
1
38
用手取出液压挺杆。注：必要时可借助吸磁棒
要点：液压挺杆应按顺序摆放，不得混淆
1
2
39
预松气缸盖螺栓
要点：顺序为：①⑦⑨⑤③
④⑥⑩⑧②
2
0.5
2
40
松开气缸盖螺栓
2
0.5
41
分侧取出气缸盖螺栓，要点：缸盖螺栓应按顺序摆放，不得混淆
1
2
42
取下气缸盖
要点：放置方式合适，不得损坏气缸盖下平面。
1
1
43
取下气缸垫
1
44
确认所需拆卸气门组
1
45
组装气门拆装专用工具
2
46
压缩第一只气门弹簧
1
0.5
47
取下第一只气门锁片
1
0.5
48
松开气门拆装专用工具，取下第一只气门弹簧座
1
49
取下第一只气门弹簧
1
50
取下第一只进/排气门
要点：把气门和弹簧、座、锁片按进排气门放置一起
1
1
51
压缩第二只气门弹簧
1
0.5
52
取下第二只气门锁片
1
0.5
53
松开气门拆装专用工具，取下第二只气门弹簧座
1
54
取下第二只气门弹簧
1
55
取下第二只进/排气门
要点：把气门和弹簧、座、锁片按进排气门放置一起
1
56
还原气门拆装专用工具
1
57
清洁工作区
2
58
整理工具
2
注：1.考核时间到，考生停止操作，未完成项目分数扣除。
2.操作过程中发生零件、工具落地，每发生一次扣1分，共15分，扣完为止。
3.零部件摆放没有按照拆装次序，扣5分，零部件摆放凌乱，扣5分。
4.由于拆装引起的零件损坏、丢失等，一次扣15分。
5.由于拆装引起的人身伤害，一次扣30分。
6.该考核表总分100分。
AJR发动机拆装项目作业评分表3----------活塞连杆组的拆卸
注：本发动机的霍尔传感器及空调压缩机已预先拆除。
学校 ， 姓名 ，证件号
序号
拆装项目：活塞连杆组的拆卸
实际
用时：
评分标准
总分：
规范操作
工具使用
拆装要点
得/扣分
考核时间：30分钟
拆装步骤
1
确认各气缸活塞方向标记，要点：若没有，做上标记
1
2
2
调整发动机翻转架至机体倒置位置
1
1
3
预松油底壳螺栓，要点：螺栓由两边到中间对角拧松
4
1
2
4
拆卸油底壳螺栓
4
1
5
取下油底壳
1
6
取下密封垫
1
7
拆卸挡油板紧固螺栓
1
1
8
取下挡油板
1
9
固定曲轴
1
1
10
预松曲轴前端正时齿轮的紧固螺栓
1
2
11
拆下紧固螺栓
1
1
12
取下正时齿轮
1
13
松开曲轴
1
1
14
预松曲轴前端法兰紧固螺栓，要点：螺栓两边到中间拧松
2
1
2
15
拆卸曲轴前端法兰紧固螺栓
2
1
16
取下曲轴前端法兰
1
1
17
拆卸机油泵链条张紧器螺固螺栓
1
1
18
取下机油泵链条张紧器
1
19
预松机油泵及链条紧固螺栓
1
1
20
拆卸机油泵及链条紧固螺栓
1
1
21
拆下机油泵、链条
2
22
简装正时齿轮和紧固螺栓，要点：对正安装位置
2
2
23
旋转发动机曲轴，使（待拆）气缸处于活塞下止点位置
1
2
24
检查各缸连杆轴承盖的位置记号，要点：若没有，做上记号
1
2
25
预松连杆轴承盖螺栓。
2
1
2
26
拆卸连杆轴承盖螺栓
2
1
27
取下连杆轴承盖及螺栓
1
28
从连杆大头处往气缸上部方向推出活塞连杆总成
要点：用非金属件推出活塞连杆总成
2
1
2
29
将原连杆盖、瓦、连杆螺栓套回连杆大头处
要点：注意各个零件的方向。
3
2
30
拆下第一道气环
要点：正确使用工具
3
2
2
31
拆下第二道气环
要点：正确使用工具
3
2
2
32
清洁活塞环
1
33
清洁活塞
1
34
清洁工作区
3
35
整理工具
3
注：1.考核时间到，考生停止操作，未完成项目分数扣除。
2.操作过程中发生零件、工具落地，每发生一次扣1分，共15分，扣完为止。
3.零部件摆放没有按照拆装次序，扣5分，零部件摆放凌乱，扣5分。
4.由于拆装引起的零件损坏、丢失等，一次扣15分。
5.由于拆装引起的人身伤害，一次扣30分。
6.该考核表总分100分。
AJR发动机拆装项目作业评分表4----------活塞连杆组的装配
注：本发动机的霍尔传感器及空调压缩机已预先拆除。
学校 ， 姓名 ，证件号
序号
拆装项目：活塞连杆组的装配
实际
用时：
评分标准
总分：
规范操作
工具使用
拆装要点
考核时间：35分钟
拆装步骤
得/扣分
1
确认或调整（待装）气缸处于下止点位置
1
2
调整发动机缸体至直列上置位置
1
1
3
检查活塞环类型和标记
1
4
安装第二道气环
要点：安装方向正确
2
1
2
5
安装第一道气环
要点：安装方向正确
2
1
2
6
重新脱开连杆轴承盖
1
7
检查上、下连杆轴瓦，要求：无缺失，端面平齐，安装正确
1
1
8
调整气环开口位置
要点：调整气环开口位置。要求第一道开口避开活塞侧压力大的一面及活塞销方向、其垂直方向，第二道和第一道开口错开180°。
2
2
9
用工具夹紧所有活塞环
2
1
10
将活塞从气缸上部放入相应气缸内
要点：活塞顶部的方向记号应朝向发动机前部
1
2
11
用锒头柄将活塞轻轻敲入气缸
要点：
套上活塞环夹后，活塞环夹和活塞间不得相互旋转，以防破坏活塞环开口位置
2
1
2
12
推至连杆大头完全进入曲轴连杆轴径内
1
1
13
调整发动机翻转架至机体倒置位置
1
1
14
安装连杆轴承盖（带下瓦）
要点：上下瓦止口相对安装
1
2
15
预紧连杆紧固螺栓
2
1
16
拧紧连杆轴承盖紧固螺栓，要点：扭力至30N.m，再加90°（考试操作扭矩为30N.m）
2
1
2
17
旋转曲轴，检查安装情况。要点：一周以上
2
1
1
18
固定曲轴
1
19
拆下正时齿轮及螺栓
1
1
20
松开曲轴
1
21
装上机油泵及链条
2
22
预紧机油泵紧固螺栓
1
1
23
拧紧机油泵紧固螺栓
1
1
24
安装机油泵链条张紧器
1
1
25
安装曲轴前端法兰
1
26
预紧曲轴前端法兰螺栓
2
1
27
拧紧曲轴前端法兰螺栓。要点：由中间到两边
2
1
2
28
固定曲轴
1
29
安装曲轴前端正时齿轮，要点：对正安装位置
1
2
30
预紧曲轴前端正时齿轮螺栓
1
1
31
拧紧曲轴前端正时齿轮螺栓至90N.m，再加90°（考试操作扭矩为40 N.m）
2
1
32
松开曲轴
1
33
安装挡油板，要点：对正回油孔
1
2
34
拧紧挡油板紧固螺栓
1
1
35
安装密封垫
1
36
安装油底壳，带入所有螺栓
2
37
预紧油底壳螺栓
2
1
38
拧紧油底壳螺栓。要点：螺栓由中间到两边对角拧紧
2
1
2
39
调整发动机翻转架至机体原始状态（直列上置）位置
1
1
40
清洁工作区
2
41
整理工具
2
注：1.考核时间到，考生停止操作，未完成项目分数扣除。
2.操作过程中发生零件、工具落地，每发生一次扣1分，共15分，扣完为止。
3.零部件摆放没有按照拆装次序，扣5分，零部件摆放凌乱，扣5分。
4.由于拆装引起的零件损坏、丢失等，一次扣15分。
5.由于拆装引起的人身伤害，一次扣30分。
6.该考核表总分100分。
AJR发动机拆装项目作业评分表5---------配气机构及气缸盖的装配
注：本发动机的霍尔传感器及空调压缩机已预先拆除。
学校 ， 姓名 ，证件号
序号
拆装项目：配气机构及气缸盖的装配
实际
用时：
评分标准
总分：
规范操作
工具使用
拆装要点
考核时间：40分钟
拆装步骤
得/扣分
1
清洁气门
0.5
2
清洁气门座
0.5
3
清洁气缸盖表面
0.5
4
组合气门拆装专用工具
1
5
安装第一只气门
0.5
6
安装第一只气门弹簧
0.5
7
安装第一只气门弹簧座
0.5
8
用气门拆装专用工具压缩气门弹簧
0.5
0.5
9
安装气门锁片
1
0.5
10
放松气门弹簧
0.5
11
确认两块锁片已安装到位
0.5
0.5
12
安装第二只气门
0.5
13
安装第二只气门弹簧
0.5
14
安装第二只气门弹簧座
0.5
15
用气门拆装专用工具压缩气门弹簧
0.5
0.5
16
安装气门锁片
1
0.5
17
放松气门弹簧
0.5
18
确认两块锁片已安装到位
0.5
0.5
19
还原气门拆装专用工具
1
20
使第一缸活塞处于上止点位置
1
0.5
21
确认气缸垫正反面
0.5
22
安装气缸垫
0.5
23
安放气缸盖 。要点：不应该发生冲击现象
1
1
24
放入缸盖螺栓 要点：螺栓不得互换
1
1
25
预紧缸盖螺栓
2
0.5
26
拧紧缸盖螺栓，扭矩40N.m，再加180°
要点：顺序为：⑦⑤①③⑨
⑩④②⑥⑧
2
0.5
2
27
清洁液压挺柱
0.5
28
安装液压挺柱，要点：液压挺杆应按顺序安装，不得混淆
2
1
29
安装凸轮轴。
要点：应使凸轮轴处于第一缸压缩上止点位置（上八字）。
1
1
30
放上凸轮轴轴承盖，并带上螺母
要点：安装轴承盖前应检查位置记号和方向记号
1
1
31
预紧2、4道轴承盖紧固螺母
1
0.5
32
拧紧2、4道轴承盖紧固螺母，要点：应对角、分次加紧
2
0.5
1
33
预紧3、5、1道轴承盖紧固螺母
1
0.5
34
拧紧3、5、1道轴承盖紧固螺母，要点：逐道分次拧紧
2
0.5
1
35
安装机油反射罩
1
36
安装密封垫
1
37
安装气门室罩盖
1
38
安装压条
1
39
安装半圆罩
1
40
安装发动机盖板支架
1
41
带上气门室罩盖螺母
1
42
预紧气门室罩盖螺母
1
0.5
43
拧紧气门室罩盖螺母。要点：由中间到两边，对角线紧固
2
0.5
1
44
安装水泵
1
45
预紧水泵螺栓
1
0.5
46
拧紧水泵螺栓。
1
0.5
47
预紧正时皮带后防护罩螺栓
1
0.5
48
拧紧正时皮带后防护罩螺栓
1
0.5
49
简装张紧器，要点：使张紧器定位块嵌入缸盖水道闷盖内
1
1
50
预装正时皮带，要点：注意正时皮带旋转方向
1
1
51
安装正时皮带下防护罩
1
52
预紧正时皮带下防护罩螺栓
1
0.5
53
拧紧正时皮带下防护罩螺栓
1
0.5
54
安装曲轴皮带盘，要点：对准安装标记
1
1
55
预紧曲轴皮带盘螺栓
1
0.5
56
拧紧曲轴皮带盘螺栓
1
0.5
57
（调整）确认曲轴皮带盘正时记号
1
58
（调整）确认凸轮轴正时记号
1
59
安装正时皮带，要点：正时皮带须沿水泵测拉紧
2
1
60
调整正时皮带张紧度。要点：张紧器调节方向应与箭头一致；旋紧张紧器后指针与缺口应重叠
1
0.5
2
61
紧固张紧器螺母
1
0.5
62
确认皮带张紧度，要点：能用拇指和食指翻动张紧器侧皮带处90°左右
1
63
旋转曲轴两圈，检查正时皮带安装情况
要点：错误应能及时提出
1
0.5
1
64
安装正时皮带中防护罩
1
65
预紧正时皮带中防护罩螺栓
1
0.5
66
拧紧正时皮带中防护罩螺栓
1
0.5
67
安装正时皮带上防护罩
1
68
清洁工作区
2
69
整理工具
2
AJR发动机拆装项目作业评分表6----------外围零件的装配
注：本发动机的霍尔传感器及空调压缩机已预先拆除。
学校 ， 姓名 ，证件号
序号
拆装项目：外围零件的装配
实际
用时：
评分标准
总分：
规范操作
工具使用
拆装要点
考核时间：40分钟
拆装步骤
得/扣分
1
安装排气歧管密封垫
1
2
安装排气歧管，带上螺母
1
3
预紧排气歧管紧固螺栓
1
0.5
4
拧紧预紧排气歧管紧固螺栓.
要点：应由中间到两边拧紧紧固螺栓
2
0.5
2
5
安装节温器
1
6
安装节温器密封圈
1
7
安装水泵进水管接头，带入螺栓
1
8
预紧水泵进水管接头螺栓
1
0.5
9
拧紧水泵进水管接头螺栓
1
0.5
10
安装下冷却液金属水管（细）
1
11
安装1、2缸爆震传感器，要点：不能撞击爆震传感
1
0.5
1
12
安装3、4缸爆震传感器，要点：不能撞击爆震传感
1
0.5
1
13
安装转速传感器
1
0.5
14
安装机油滤清器座及金属密封垫
1
15
预紧机油滤清器座紧固螺栓
1
0.5
16
拧紧机油滤清器座紧固螺栓
要点：应对角线拧紧紧固螺栓
1
0.5
1
17
检查双头螺柱安装情况，确认无松动
1
18
安装机油滤清器及橡胶密封垫
1
19
拧紧机油滤清器。要点：不能损伤机油滤清器外壳
1
0.5
1
20
安装冷却液三通口
1
21
预紧冷却液三通口紧固螺栓
1
0.5
22
拧紧冷却液三通口紧固螺栓
1
0.5
23
连接三通口和上冷却液金属水管
1
24
预紧冷却液金属水管（粗）螺栓
1
0.5
25
拧紧冷却液金属水管（粗）螺栓
1
0.5
26
带上卡箍
1
0.5
27
安装点火模块总成
1
28
预紧点火模块紧固螺栓
1
0.5
29
拧紧点火模块紧固螺栓
1
0.5
30
检查分缸线标记
1
31
安装分缸线，要点：分缸线不能错乱
1
1
32
将分缸线按要求摆放
1
33
安装进气歧管密封垫
1
34
安装进气歧管，带上螺母
1
35
带入螺栓
1
36
预紧进气歧管螺栓（螺母）
1
0.5
37
拧紧进气歧管螺栓（螺母）
要点：应由中间到两边拧紧紧固螺栓
2
0.5
2
38
安装节气门体总成
1
39
预紧节气门体螺栓
1
0.5
40
拧紧紧节气门体螺栓。要点：对角线拧紧螺栓
1
0.5
1
41
连接节气门体上的内侧水管，带上卡箍
1
0.5
42
连接节气门体上的外侧水管，带上卡箍
1
0.5
43
安装节气门体前侧进气管，拧紧抱箍
1
0.5
44
连接曲轴箱通风管
1
0.5
45
安装机油尺套管
1
46
装上发电机总成。带入上下紧固螺栓
1
47
预紧发电机紧固螺栓
1
0.5
48
拧紧发电机紧固螺栓
1
0.5
49
装上皮带张紧器，带入螺栓
1
50
预紧皮带张紧器螺栓
1
0.5
51
拧紧皮带张紧器紧固螺栓
1
0.5
52
松开张紧器， 插入固定销
1
53
安装发电机传动皮带
1
54
松开张紧器， 取出固定销
1
0.5
55
安装燃油分配管总成，带入螺栓。要点：喷油器安装到位
1
0.5
56
预紧燃油分配管总成螺栓
1
0.5
57
拧紧燃油分配管总成螺栓
1
0.5
58
安装各缸点火高压线，要点：注意点火顺序
1
2
59
安装节气门体拉线支架，带入紧固螺栓
1
60
预紧节气门体拉线支架紧固螺栓
1
0.5
61
拧紧节气门体拉线支架紧固螺栓
1
0.5
62
安装发动机盖板进气歧管侧支架，带入紧固螺栓
1
63
预紧发动机盖板进气歧管侧支架紧固螺栓
1
0.5
64
拧紧发动机盖板进气歧管侧支架紧固螺栓
1
0.5
65
安装机油尺
1
66
清洁工作区
2
67
整理工具
2
12
展开阅读全文
浙ICP备2021020529号-1 | 浙B2-20240490
