锚固植筋施工方案.doc

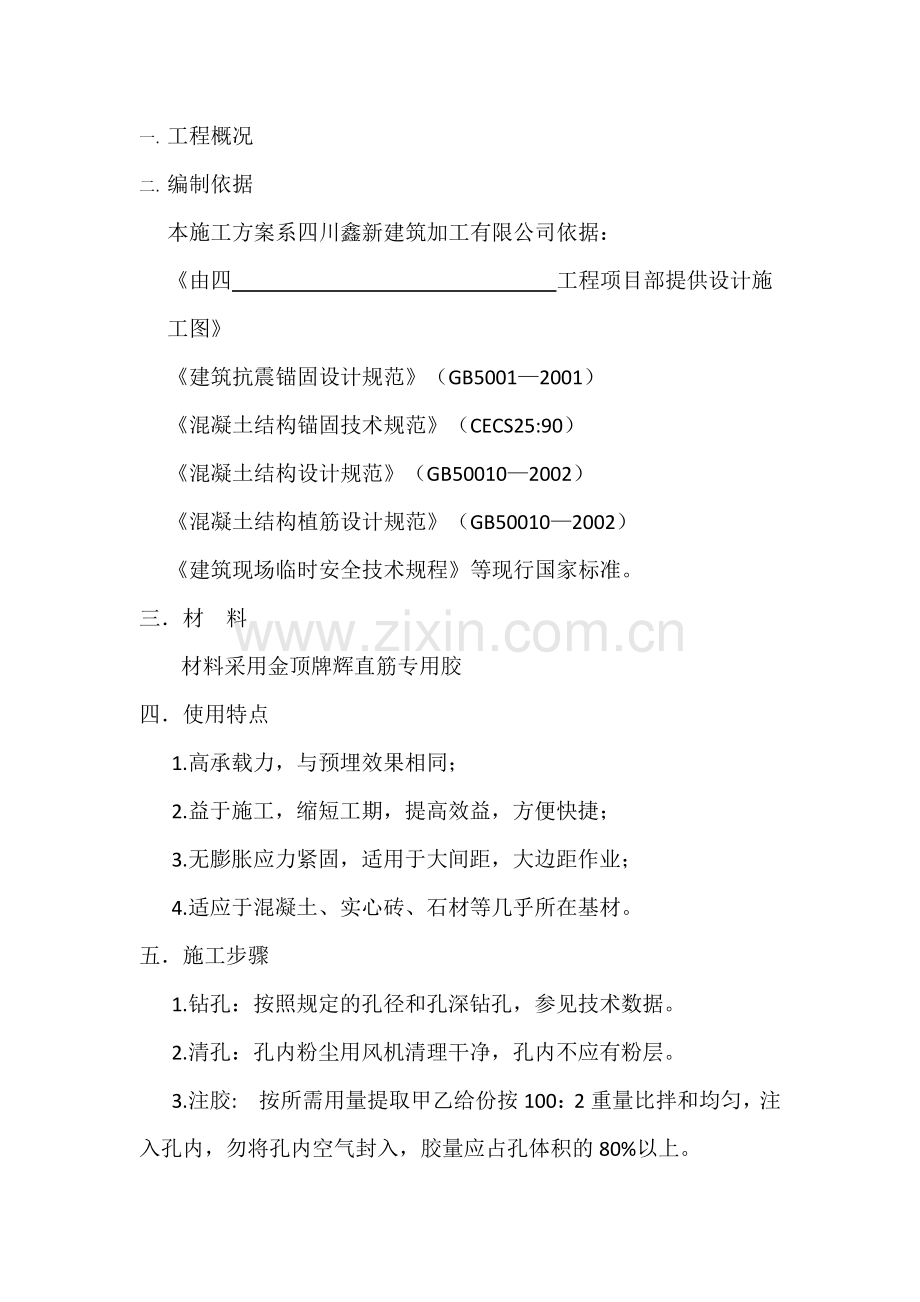

一. 工程概况
二. 编制依据
本施工方案系四川鑫新建筑加工有限公司依据：
《由四 工程项目部提供设计施工图》
《建筑抗震锚固设计规范》（GB5001—2001）
《混凝土结构锚固技术规范》（CECS25:90）
《混凝土结构设计规范》（GB50010—2002）
《混凝土结构植筋设计规范》（GB50010—2002）
《建筑现场临时安全技术规程》等现行国家标准。
三．材 料
材料采用金顶牌辉直筋专用胶
四．使用特点
1.高承载力，与预埋效果相同；
2.益于施工，缩短工期，提高效益，方便快捷；
3.无膨胀应力紧固，适用于大间距，大边距作业；
4.适应于混凝土、实心砖、石材等几乎所在基材。
五．施工步骤
1.钻孔：按照规定的孔径和孔深钻孔，参见技术数据。
2.清孔：孔内粉尘用风机清理干净，孔内不应有粉层。
3.注胶: 按所需用量提取甲乙给份按100：2重量比拌和均匀，注入孔内，勿将孔内空气封入，胶量应占孔体积的80%以上。

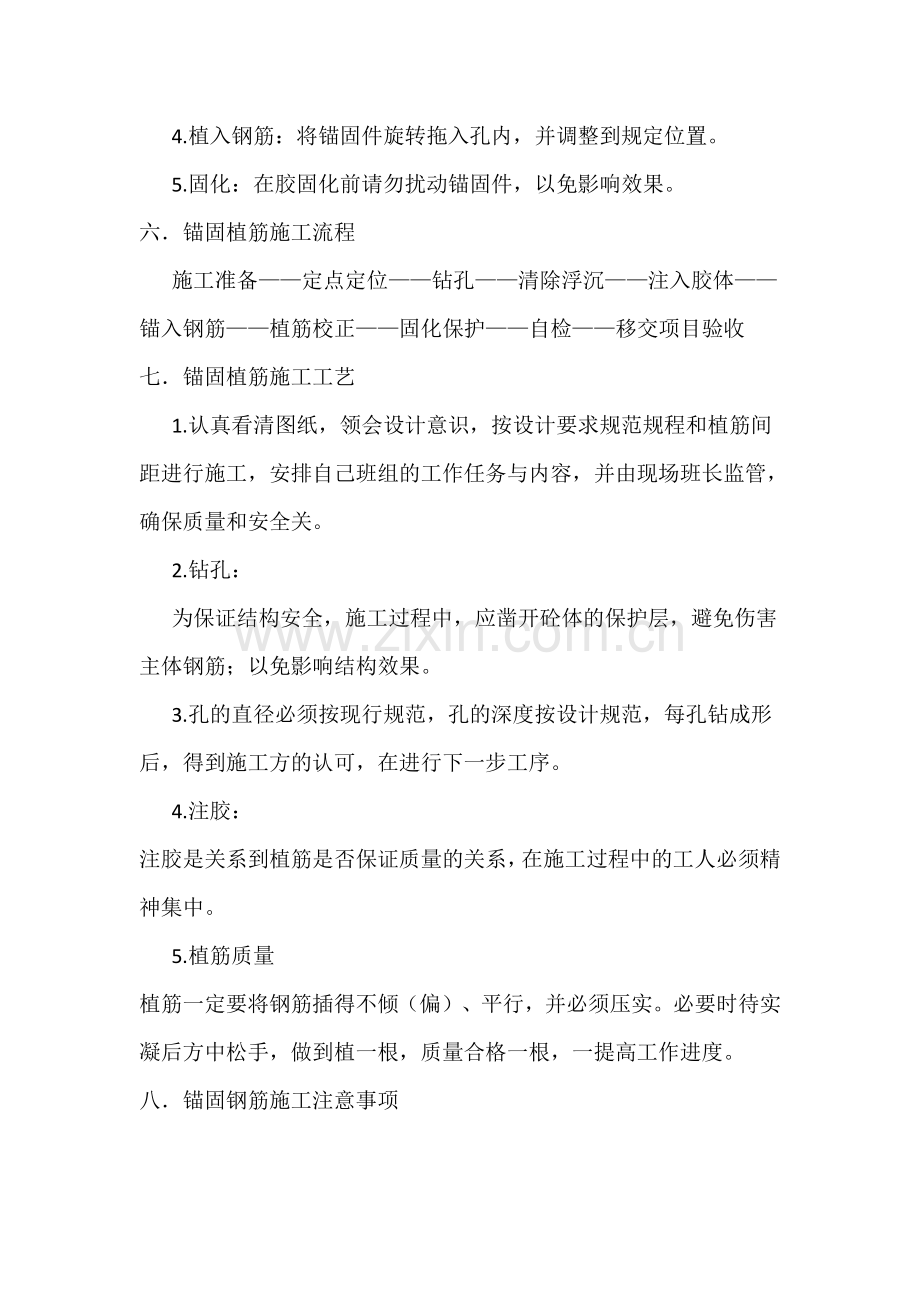

4.植入钢筋：将锚固件旋转拖入孔内，并调整到规定位置。
5.固化：在胶固化前请勿扰动锚固件，以免影响效果。
六．锚固植筋施工流程
施工准备——定点定位——钻孔——清除浮沉——注入胶体——锚入钢筋——植筋校正——固化保护——自检——移交项目验收
七．锚固植筋施工工艺
1.认真看清图纸，领会设计意识，按设计要求规范规程和植筋间距进行施工，安排自己班组的工作任务与内容，并由现场班长监管，确保质量和安全关。
2.钻孔：
为保证结构安全，施工过程中，应凿开砼体的保护层，避免伤害主体钢筋；以免影响结构效果。
3.孔的直径必须按现行规范，孔的深度按设计规范，每孔钻成形后，得到施工方的认可，在进行下一步工序。
4.注胶：
注胶是关系到植筋是否保证质量的关系，在施工过程中的工人必须精神集中。
5.植筋质量
植筋一定要将钢筋插得不倾（偏）、平行，并必须压实。必要时待实凝后方中松手，做到植一根，质量合格一根，一提高工作进度。
八．锚固钢筋施工注意事项
进入施工现场按设计图纸要求，必须听从甲方监理单位方案进行施工，配合甲方监理施工现场所有相关工作，确保工程总体质量达到最佳效果。
1. 在开工前，应召集全体人员交代清楚施工方法，安全操作规程，使操作工人明确自己的工作内容和技术措施，做到相互紧密配合。
2. 各自的工作内容不同，着重于协调配合，严禁中途更换人员造成质量下降。
3. 抗拉实验做后，必须3天内向甲方提交检测报告，以便进行下一步的施工计划工作。
九．技术数据配合钢筋使用参考
埋植钢筋的承载能力与基本材料迁都直接相关，下表为施工参数给出基体混凝土强度C30.II级钢筋的荷载特征值。

钢筋直径（m）
钻孔直径（m）
钻孔深度（m）
接拔力（kn）
Φ6.5
10
80
7.0
Φ8
10
80
10.6
Φ10
14
120
16.6
Φ12
16
140
23.9
Φ14
18
160
32.5
Φ16
20
200
42.5
Φ18
22
220
53.8
Φ20
25
250
66.5
Φ22
28
300
80.4
Φ25
32
450
103.8
备注：II级螺方钢筋fy=310N/mm2（设计强度），fy=335N/mm2（标准强度），混凝土强度：C30；表中特征值未充分考虑分项安全因子的影响，以上数据时建立在完全清孔的基础上。
本表属于机构植筋深度。
十．安全生产责任制度
为了贯彻“安全第一、预防为主”的方针，保护国家、企业的财产免遭损失，保障职工的生命安全和身体健康，保证施工生产的顺利进行，我施工单位必须认真执行以下要求：
1. 贯彻执行国家、行业的安全生产、劳动保护和消防工作的各类法律、法规、条例、规定遵守企业的各项安全生产制度、规定和要求。
2. 分包单位要服从总包单位的安全生产管理。各分包单位的责任人必须对单位职工进行安全生产教育，地增加法制观念和提高职工的安全意识及自我保护能力，自觉遵守安全生产四大纪律、安全生产制度。
十一.按工程特点进行针对性交底
1. 注意交叉作业时均派质安员协调安全工作。
2. 操作时注意预留洞口。
3. 临边、高出作业（3米以上）必须系安全带，进入施工现场必须将佩戴安全帽。
4. 分包方必须服从总包方督促管理。
以上内容和事项，就是我们的工作诚意，望贵项目随时提出批评，有利于我们及时改正，促进我们今后的工作更加完善，我们将以高质量、高效率完成贵项目任务。

审核：
编制：
四川鑫新建筑加固工程有限公司
