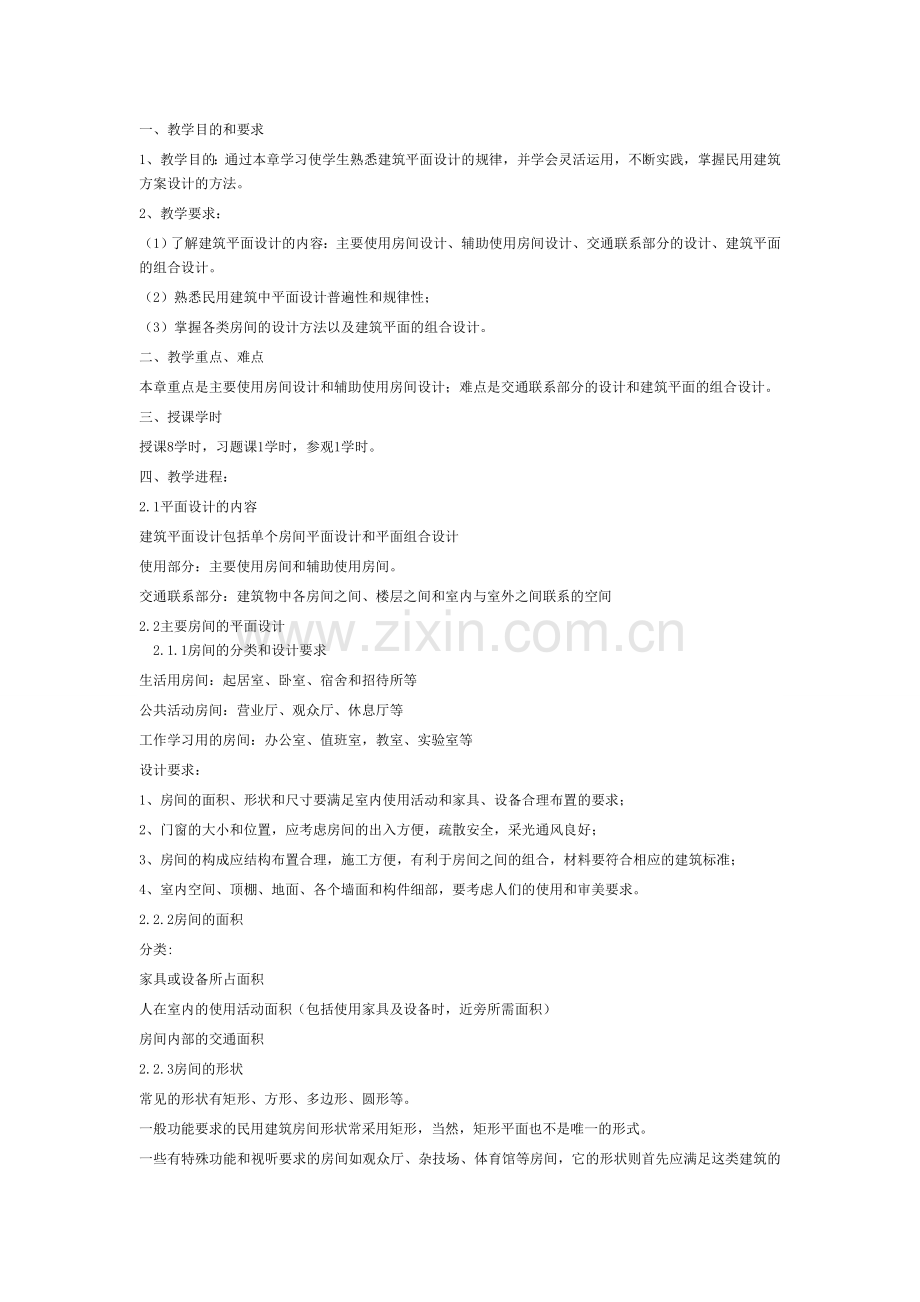

一、教学目的和要求
1、教学目的：通过本章学习使学生熟悉建筑平面设计的规律，并学会灵活运用，不断实践，掌握民用建筑方案设计的方法。
2、教学要求：
（1）了解建筑平面设计的内容：主要使用房间设计、辅助使用房间设计、交通联系部分的设计、建筑平面的组合设计。
（2）熟悉民用建筑中平面设计普遍性和规律性；
（3）掌握各类房间的设计方法以及建筑平面的组合设计。
二、教学重点、难点
本章重点是主要使用房间设计和辅助使用房间设计；难点是交通联系部分的设计和建筑平面的组合设计。
三、授课学时
授课8学时，习题课1学时，参观1学时。
四、教学进程：
2.1平面设计的内容
建筑平面设计包括单个房间平面设计和平面组合设计
使用部分：主要使用房间和辅助使用房间。
交通联系部分：建筑物中各房间之间、楼层之间和室内与室外之间联系的空间
2.2主要房间的平面设计
　2.1.1房间的分类和设计要求
生活用房间：起居室、卧室、宿舍和招待所等
公共活动房间：营业厅、观众厅、休息厅等
工作学习用的房间：办公室、值班室，教室、实验室等
设计要求：
1、房间的面积、形状和尺寸要满足室内使用活动和家具、设备合理布置的要求；
2、门窗的大小和位置，应考虑房间的出入方便，疏散安全，采光通风良好；
3、房间的构成应结构布置合理，施工方便，有利于房间之间的组合，材料要符合相应的建筑标准；
4、室内空间、顶棚、地面、各个墙面和构件细部，要考虑人们的使用和审美要求。
2.2.2房间的面积
分类:
家具或设备所占面积
人在室内的使用活动面积（包括使用家具及设备时，近旁所需面积）
房间内部的交通面积
2.2.3房间的形状
常见的形状有矩形、方形、多边形、圆形等。
一般功能要求的民用建筑房间形状常采用矩形，当然，矩形平面也不是唯一的形式。
一些有特殊功能和视听要求的房间如观众厅、杂技场、体育馆等房间，它的形状则首先应满足这类建筑的单个使用房间的功能要求。
房间形状的确定，取决于功能、结构和施工条件，也要考虑房间的空间艺术效果。
2.2.4房间的尺寸
房间尺寸是指房间的面宽和进深，而面宽常常是由一个或多个开间组成。
1、满足家具设备布置及人们活动要求。
2、满足视听要求
3、良好的天然采光。
4、经济合理的结构布置
5、符合建筑模数协调统一标准的要求
2.2.5房间的门窗设置
1、房间中门的最小宽度为700mm，是由人体尺寸、通过人流股数及家具设备的大小决定的。
民用建筑常用门的宽度为：
分户门：1000～1200mm；住宅卧室：900mm ；卫生间：700mm；厨房：800mm；阳台：800mm；教室、办公室：1000mm ；
2、获取良好的天然采光，保证房间足够的照度值，房间必须开窗。窗口面积大小主要根据房间的使用要求、房间面积及当地日照情况等因素来考虑
3、门窗位置应尽量使墙面完整，便于家具设备布置和合理的组织人行通道。
4、门窗位置应有利于采光通风
5、门应方便交通，利于疏散。 门窗的开启方向一般有外开和内开，大多数房间的门均采用内开方式，可防止门开启时影响室外的人行交通。
2.3辅助使用房间的设计
2.3.1 厕所设计
厕所设备及数量
1、厕所卫生设备主要有大便器、小便器、洗手盆、污水池等。见（厕所设备及组合尺寸图）。
一般民用建筑每一个卫生器具可供使用的人数参考见（部分建筑厕所设备参考指标表）。
厕所的布置
2、厕所的平面形式可分为两种，一种是公共厕所。另一种是专用厕所。
卫生间示例

2.3.2浴室、盥洗室设计
浴室和盥洗室的主要设备有洗脸盆、污水池、淋浴器、浴盆等。除此以外，公共浴室还有更衣室，其中主要设备有挂衣钩、衣柜、更衣凳等。设计时可根据使用人数确定卫生器具的数量。同时结合设备尺寸及人体活动所需的空间尺寸进行房间布置。
浴室示例

2.3.3 厨房设计
家用厨房的主要设备有灶台、案台、水池、贮藏设施及排烟装置等，家用厨房的使用现状包括厨房、餐厅合用和厨房、餐厅分开两种情况。
厨房设计：有良好的采光和通风条件；利用厨房的有效空间布置足够的贮藏设施，如壁龛、吊柜等；墙面、地面应考虑防水、便于清洁；室内布置应符合操作流程，保证必要的操作空间，为使用方便、提高效率、节约时间创造条件。布置形式有单排、双排、L形、U形等几种。
厨房示例

2.4交通联系部分设计
2.4.1 走 道
1、类型
（1）完全为交通需要而设置的走道，不允许安排作其它功能的用途。
（2）主要为交通联系同时也兼有其它功能的走道，这时过道的宽度和面积应相应增加。
（3）多种功能综合使用的走道。
2、规定
为了满足人的行走和紧急情况下的疏散要求，我国GBJ16-87《建筑设计防火规范》规定学校、商店、办公楼等建筑的疏散走道、楼梯、外门的各自总宽度不应低于表(楼梯门和走道的宽度指标)的规定。
走道的长度应根据建筑性质、耐火等级及防火规范来确定。最远房间出入口到楼梯间安全出入口的距离必须控制在一定的范围内，见表(房间门至外部出口或封闭楼梯间的最大距离)。
2.4.2 楼 梯
1、分类：形式有直行跑梯、平行双跑梯、三跑梯、弧形、螺旋形、剪刀式等；按使用性质可分为主要楼梯、次要楼梯、消防楼梯等。
2、宽度数量：楼梯的宽度和数量主要根据使用性质、使用人数和防火规范来确定。所有楼梯梯段宽度的总和应按照 GBJ16-87《建筑设计防火规范》和GB50045-95《高层民用建筑设计防火规范》的最小宽度进行校核。
楼梯形式示例

2.4.3 电梯 、扶梯及坡道
1、电梯：电梯按其使用性质可分为乘客电梯、载货电梯、消防电梯、客货两用电梯、杂物梯等几类。 电梯的布置形式一般有单面式和对面式。
2、扶 梯：自动扶梯是一种在一定方向上能大量、连续输送流动客流的装置。除了提供乘客一种既方便又舒适的上下楼层间的运输工具外，自动扶梯还可引导乘客走一些既定路线，以引导乘客和顾客游览、购物。并具有良好的装饰效果。
3、坡道：坡道的特点是上下比较省力（楼梯的坡度在30～40度左右，室内坡道的坡度通常小于10度），通行人流的能力几乎和平地相当，但是坡道的最大缺点是所占面积比楼梯面积大得多。
示例

2.4.4 门厅
门厅作为交通枢纽，其主要作用是接纳、分配人流，室内外空间过渡及各方面交通（过道、楼梯等）的街接。
在建筑设计中，常常由于自然地形、布局特点、功能要求、建筑性格等各种因素的影响采用对称和非对称式门厅。
2.5建筑平面的组合设计
2.5.1 影响平面组合的因素
1、使用功能
（1）合理的功能分区——具体设计时，可根据建筑物不同的功能特征，从以下几个方面进行分析：
（2）明确的流线组织。
2、结构类型
（1）混合结构——混合结构根据受力方可分为
横墙承重、纵墙承重、纵横墙承重等三种方式。
（2）框架结构
（3）空间结构
3、建筑造型
4、设备管线
2.5.2 平面组合形式
建筑由于使用功能不同，房间之间的相互关系也不同。平面组合是根据使用功能特点及交通路线的组织，将不同房间组合起来。平面组合大致可以归纳为如下几种形式：
①走道式组合可分为单内廊、单外廊、双内廊及双外廊四种组合方式。
②套间式组合可分为串联式和放射式两种组合方式。
③ 大厅式组合
④单元式组合
2.5.3建筑平面组合与总平面的关系
1、功能分区的基地环境：将各部分建筑按不同的功能要求进行分类、将性质相同、功能相近、联系密切、对环境要求一致的部分划分在一起，组成不同的功能区，各区相对独立并成为一个有机的整体。
2、朝向：主要是考虑太阳辐射强度、日照时间、主导风向、建筑使用要求及地形条件等综合的因素。
3、间距：建筑物之间的距离，主要应根据日照、通风等卫生条件与建筑防火安全要求来确定。
五、作业布置
大型设计作业：每位学生完成一张所在学生公寓楼的建筑平面图。
六、本章教学小结
1.民用建筑的平面设计包括房间设计和平面组合设计两部分。各种类型的民用建筑，其平面组成均可归纳为使用部分和交通联系部分两个基本组成部分。
2.主要使用房间设计涉及到房间面积、形状、尺寸、良好的朝向、采光、通风及疏散等问题，同时，还应符合建筑模数协调统一标准的要求，并保证经济合理的结构布置等。
3.辅助使用房间也是建筑平面设计的重要内容之一，其设计原理和设计方法与主要使用房间是基本相同的。但是这类房间设备管线较多，设计中要特别注意房间的布置和与其它房间的位置关系。
4.建筑物内部各房间之间以及室内外之间均要通过交通联系部分组合成有机的整体，交通联系部分在满足疏散和消防要求的前提下，应具有足够的尺寸、流线简捷、明确，有明显的导向性、有足够的高度和舒适感。
5.建筑平面组合设计时，满足不同类型建筑的功能需求是首要的原则，应做到功能分区合理，流线组织明确，平面布置紧凑，结构经济合理，设备管线布置集中。
6.民用建筑平面组合常用的方式有走道式、套间式与大厅式、单元式等。但是，随着时代的前进，新的形式将会层出不穷，因此，在学习中应不断地总结和提高。
7.建筑平面组合设计必须密切结合环境，做到因地制宜，单体建筑都将建造在一个特定的建筑地段上，基地环境、大小、形状、地形起伏变化、气象、道路及城市规划的要求是制约建筑组合设计的重要因素。
8.建筑平面组合设计时日照通风条件、防火安全、噪音、污染等，对确定建筑物之间的距离有很大的影响。然而，对于一般性建筑而言，日照间距是确定建筑物之间间距的主要依据。
