太北不锈钢扶手.doc

表C2—2
　DBJ04—214—2004

技术交底记录
施工单位：
中国中铁航空港建设集团有限公司太原北车辆段项目经理部
2012年9月19日
编号：

工程名称
太原北车辆段职工食堂、浴池、单身改造工程
交底部位
楼梯扶手
共
4
页
第
1　
页
一、 施工准备：
1技术准备：熟悉施工图纸，并根据其尺寸提前将料备好。
2.主要机具：切割机、电焊机、氮弧焊机、焊条、焊丝、抛光机、抛光片、抛光蜡、电锤、切割机、云石机、手提电钻、刨子、中小木锯、锤子、斧头、钢锉、螺丝刀、方尺等。
3.材料要求：
（1）建筑装饰用不锈钢管φ18、φ35、φ48、φ60及其它材料，所用材料按设计要求选用，必须有质量证明书。
（2）不锈钢栏杆的壁厚规格、尺寸、形状应符合设计要求，一般壁厚不小于1.5mm，以钢管为立杆时壁厚不小于2mm；钢扶手成品规格、尺寸形状按照设计要求。。不得有腐朽、节疤、裂缝、扭曲等缺陷。
4.作业条件：
（1）楼梯间墙面、楼梯踏步、室外通道等全部完成。楼梯踏步、窗口砖均已粘贴完毕3天以上，大理石踏步上已割好打膨胀螺栓的孔，已防直接在大理石上打膨胀螺栓将大理石破坏。
（2）金属栏杆和靠墙扶手固定支撑件安装完毕。
（3） 安装前应将需安装栏杆的地面清理干净。
二、 施工工艺：
1.工艺流程：
定位、放线→安装固定件→焊接立杆→安装盖板石材→焊接扶手→安装栏板→抛光
2.操作工艺
（1）定位放线：按照设计要求，将固定件间距、位置、标高、坡度进行找位校正，弹出栏杆纵向中心线和分格的位置线。
（2）安装固定件：按所弹固定件的位置线，打孔安装，每个固定件不得少于4个Φ10的膨胀螺栓固定。焊接立杆，铁件的大小、规格尺寸应符合设计要求。检验合格后，焊接立杆。
技术负责人：

交底人：

接交人：

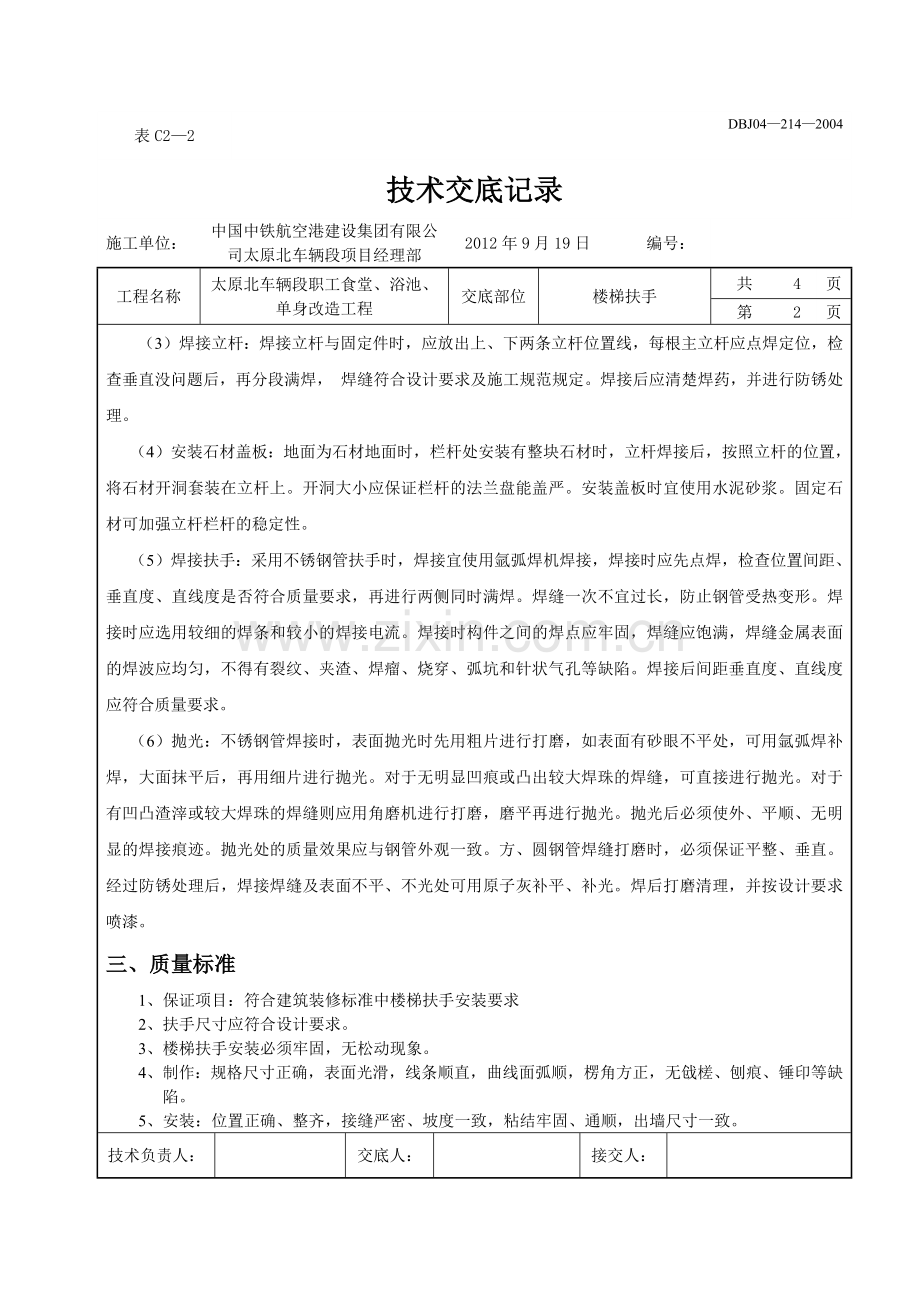

表C2—2
　DBJ04—214—2004

技术交底记录
施工单位：
中国中铁航空港建设集团有限公司太原北车辆段项目经理部
2012年9月19日
编号：

工程名称
太原北车辆段职工食堂、浴池、单身改造工程
交底部位
楼梯扶手
共
4
页
第
2
页
（3）焊接立杆：焊接立杆与固定件时，应放出上、下两条立杆位置线，每根主立杆应点焊定位，检查垂直没问题后，再分段满焊， 焊缝符合设计要求及施工规范规定。焊接后应清楚焊药，并进行防锈处理。
（4）安装石材盖板：地面为石材地面时，栏杆处安装有整块石材时，立杆焊接后，按照立杆的位置，将石材开洞套装在立杆上。开洞大小应保证栏杆的法兰盘能盖严。安装盖板时宜使用水泥砂浆。固定石材可加强立杆栏杆的稳定性。
（5）焊接扶手：采用不锈钢管扶手时，焊接宜使用氩弧焊机焊接，焊接时应先点焊，检查位置间距、垂直度、直线度是否符合质量要求，再进行两侧同时满焊。焊缝一次不宜过长，防止钢管受热变形。焊接时应选用较细的焊条和较小的焊接电流。焊接时构件之间的焊点应牢固，焊缝应饱满，焊缝金属表面的焊波应均匀，不得有裂纹、夹渣、焊瘤、烧穿、弧坑和针状气孔等缺陷。焊接后间距垂直度、直线度应符合质量要求。
（6）抛光：不锈钢管焊接时，表面抛光时先用粗片进行打磨，如表面有砂眼不平处，可用氩弧焊补焊，大面抹平后，再用细片进行抛光。对于无明显凹痕或凸出较大焊珠的焊缝，可直接进行抛光。对于有凹凸渣滓或较大焊珠的焊缝则应用角磨机进行打磨，磨平再进行抛光。抛光后必须使外、平顺、无明显的焊接痕迹。抛光处的质量效果应与钢管外观一致。方、圆钢管焊缝打磨时，必须保证平整、垂直。经过防锈处理后，焊接焊缝及表面不平、不光处可用原子灰补平、补光。焊后打磨清理，并按设计要求喷漆。
三、质量标准
1、保证项目：符合建筑装修标准中楼梯扶手安装要求
2、扶手尺寸应符合设计要求。
3、楼梯扶手安装必须牢固，无松动现象。
4、制作：规格尺寸正确，表面光滑，线条顺直，曲线面弧顺，楞角方正，无戗槎、刨痕、锤印等缺陷。
5、安装：位置正确、整齐，接缝严密、坡度一致，粘结牢固、通顺，出墙尺寸一致。
技术负责人：

交底人：

接交人：

表C2—2
　DBJ04—214—2004

技术交底记录
施工单位：
中国中铁航空港建设集团有限公司太原北车辆段项目经理部
2012年8月17日
编号：

工程名称
太原北车辆段职工食堂、浴池、单身改造工程
交底部位
地下一层楼地面
共
4
页
第
3　
页
6、允许偏差：
项次
项 目
允许偏差 (mm)
检 查 方 法
1
栏杆（板）垂直
2
吊线尺量检查
2
栏杆间距
3
尺量检查
3
扶手纵向弯曲
4
拉通线尺量检查
4
弯头与扶手规格
3
尺量检查

四、 成品保护
1.进场的不锈钢管材、木制扶手码放时应有垫木，防止表面损坏或变形。
2.栏杆扶手安装时若地面石材安装完毕后，扶手施工时应做好成品保护，防止焊接火花烧坏地面。
3.不锈钢管切割时，地面上应垫木板，防止污染地面。
4.在地砖上打膨胀螺栓时，应注意不要将地砖破坏。
5.不锈钢栏杆焊接后应注意不要被硬物磕碰，磕碰后无法修复。
6.不锈钢栏杆扶手、立柱的扣盖应保护好，不能被磕碰变形，否则无法更换。
技术负责人：

交底人：

接交人：

表C2—2
　DBJ04—214—2004

技术交底记录
施工单位：
中国中铁航空港建设集团有限公司太原北车辆段项目经理部
2012年8月17日
编号：

工程名称
太原北车辆段职工食堂、浴池、单身改造工程
交底部位
地下一层楼地面
共
4
页
第
4　
页
五、应注意的质量问题
1、粘接对缝不严或开裂：主要是因为扶手料焊接时，没有对接好。
2、槎不平：固定件不平正，影响扶手接槎的平顺质量。
3、颜色不一致：主要是选料不当所致。
4、杆制作与安装所用材料的材质、规格、数量符合施工规范及甲方要求。
5、不锈钢栏杆的造型、尺寸及安装位置符合甲方要求。
7、 栏杆安装预埋件的数量、规格、位置符合施工验收规范要求。
8、杆高度、安装位置、栏杆间距必须符合设计要求。栏杆安装必须牢固。
9、栏杆转角弧度应符合设计要求，接缝应严密，表面应光滑，色泽一致。
六、文明施工
1、完毕，工完场清。
2、垃圾集中至指定地地点消纳。
3、机具应有漏电保护器。
技术负责人：

交底人：

接交人：
