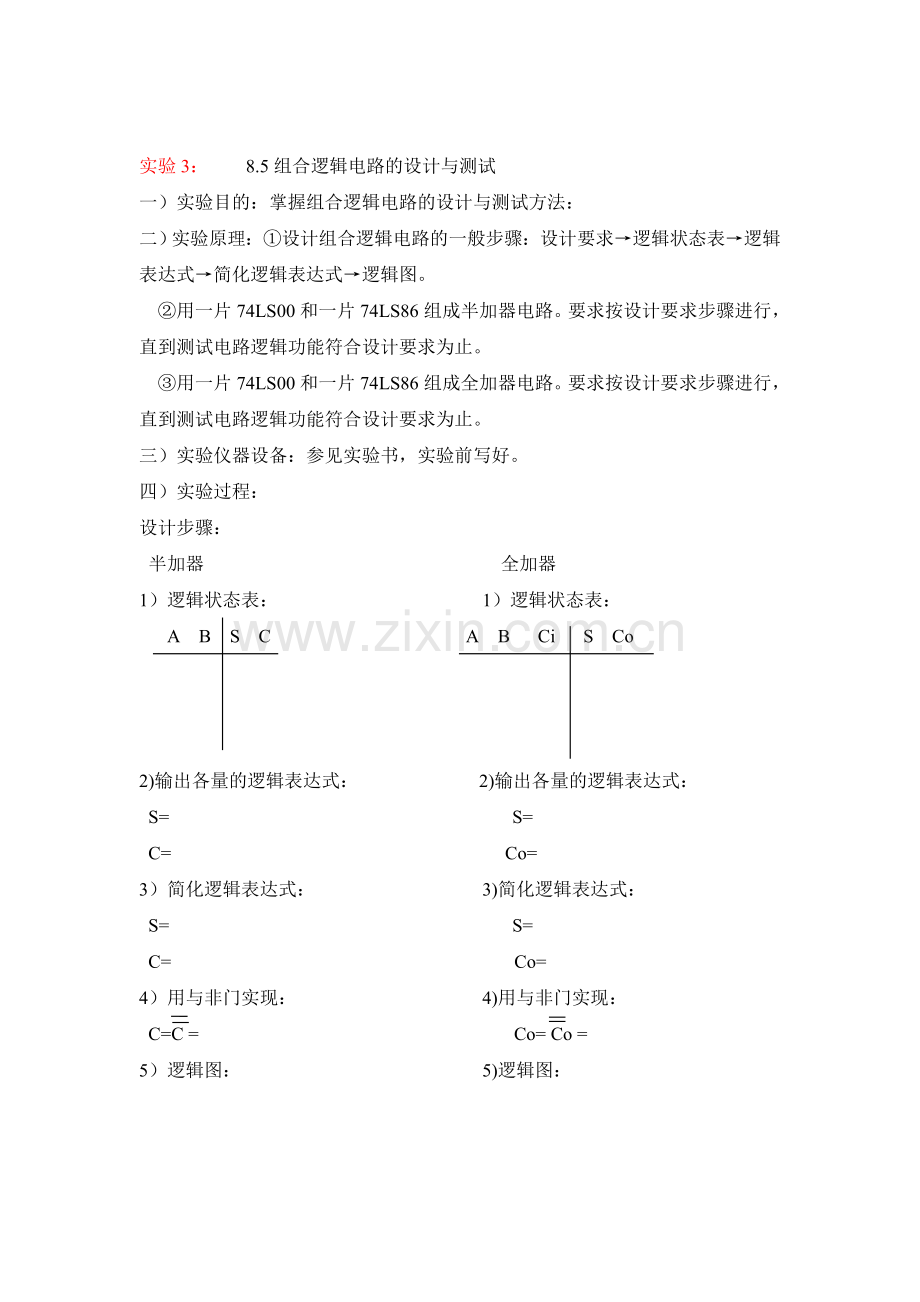

实验3： 8.5组合逻辑电路的设计与测试
一）实验目的：掌握组合逻辑电路的设计与测试方法：
二）实验原理：①设计组合逻辑电路的一般步骤：设计要求→逻辑状态表→逻辑表达式→简化逻辑表达式→逻辑图。
②用一片74LS00和一片74LS86组成半加器电路。要求按设计要求步骤进行，直到测试电路逻辑功能符合设计要求为止。
③用一片74LS00和一片74LS86组成全加器电路。要求按设计要求步骤进行，直到测试电路逻辑功能符合设计要求为止。
三）实验仪器设备：参见实验书，实验前写好。
四）实验过程：
设计步骤：
半加器 全加器
1） 逻辑状态表： 1）逻辑状态表：
A B S C A B Ci S Co

2)输出各量的逻辑表达式： 2)输出各量的逻辑表达式：
S= S=
C= Co=
3） 简化逻辑表达式： 3)简化逻辑表达式：
S= S=
C= Co=
4） 用与非门实现： 4)用与非门实现：
C=C = Co= Co =
5） 逻辑图： 5)逻辑图：

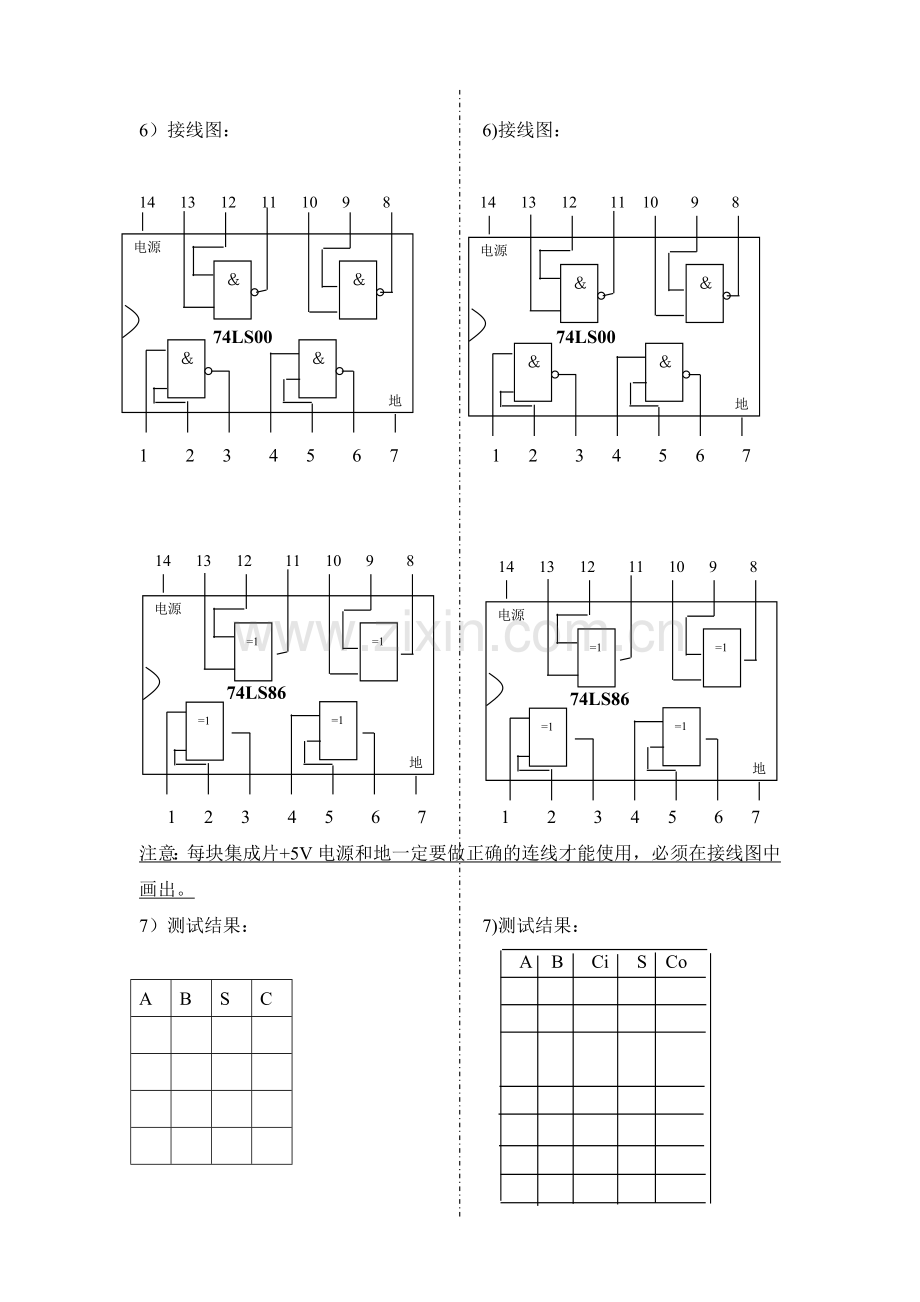

6） 接线图： 6)接线图：

＆
＆
＆
＆
电源
地
14 13 12 11 10 9 8 14 13 12 11 10 9 8
电源

＆
＆

74LS00
74LS00

＆
＆

地

1 2 3 4 5 6 7 1 2 3 4 5 6 7

=1

=1

=1

电源
地
=1
74LS86
14 13 12 11 10 9 8

=1

=1

=1

电源
地
=1
74LS86
14 13 12 11 10 9 8

1 2 3 4 5 6 7 1 2 3 4 5 6 7
注意：每块集成片+5V电源和地一定要做正确的连线才能使用，必须在接线图中画出。
7） 测试结果： 7)测试结果：
A B Ci S Co
A
B
S
C

五）实验总结：实验完毕后，回去整理回答实验指导书的“7. 实验报告”的内容

『老师的话：这是个设计性的实验，必须之前把设计过程全部在实验报告上完成，带上你的设计结果来实验室实现。完整的过程必须动笔写和画在报告上。
这是个好机会， 应该先看书（P252-253,P258-259），理解相关内容，再设计，再去实验室做出实物电路才能有好的收获。Fighting!』
