如何构建自己的云数据中心虚拟化数据中心.doc

95cloud管理员后台配置指南(v2.5.0)

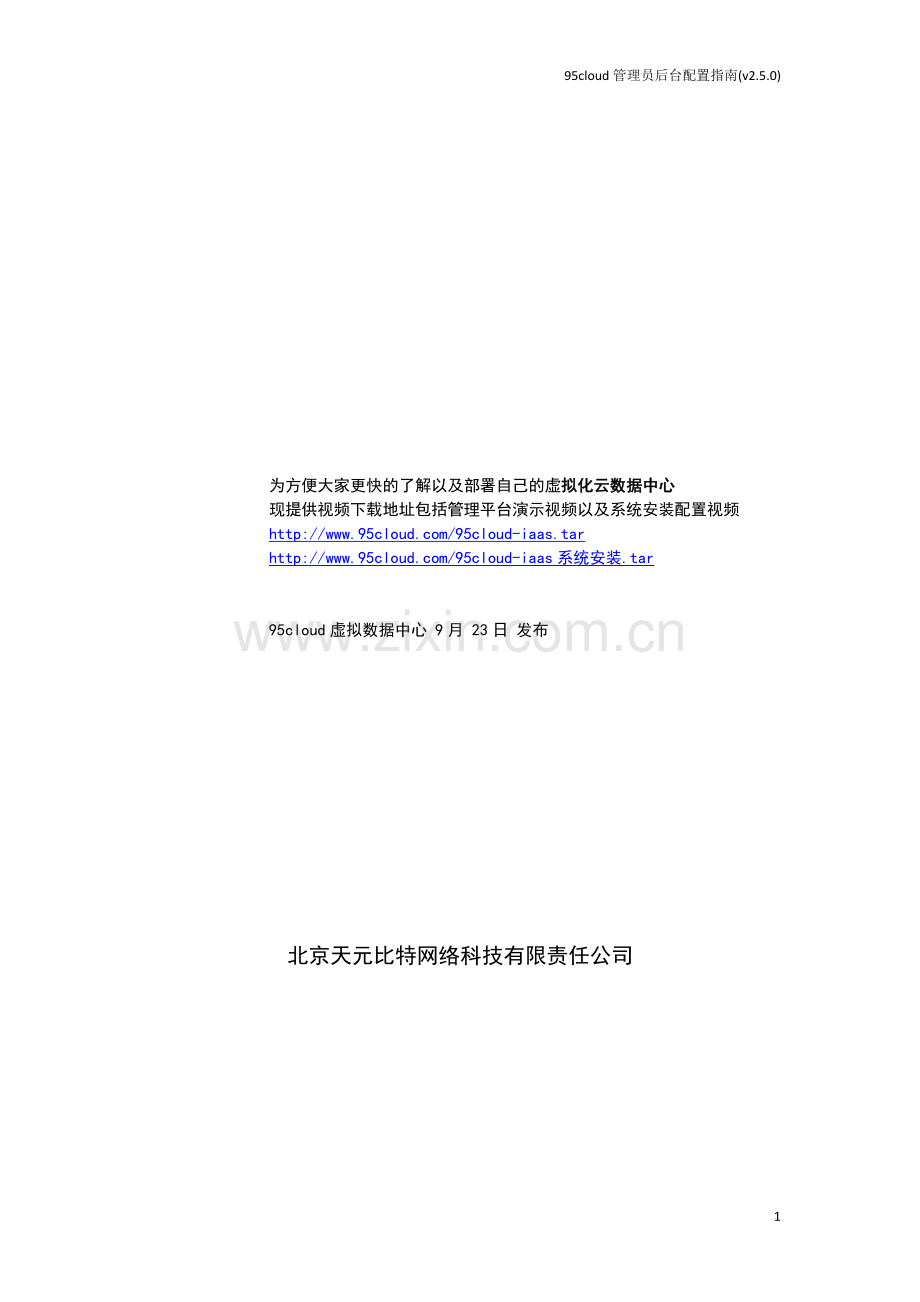

为方便大家更快的了解以及部署自己的虚拟化云数据中心
现提供视频下载地址包括管理平台演示视频以及系统安装配置视频

95cloud虚拟数据中心 9月 23日 发布

北京天元比特网络科技有限责任公司

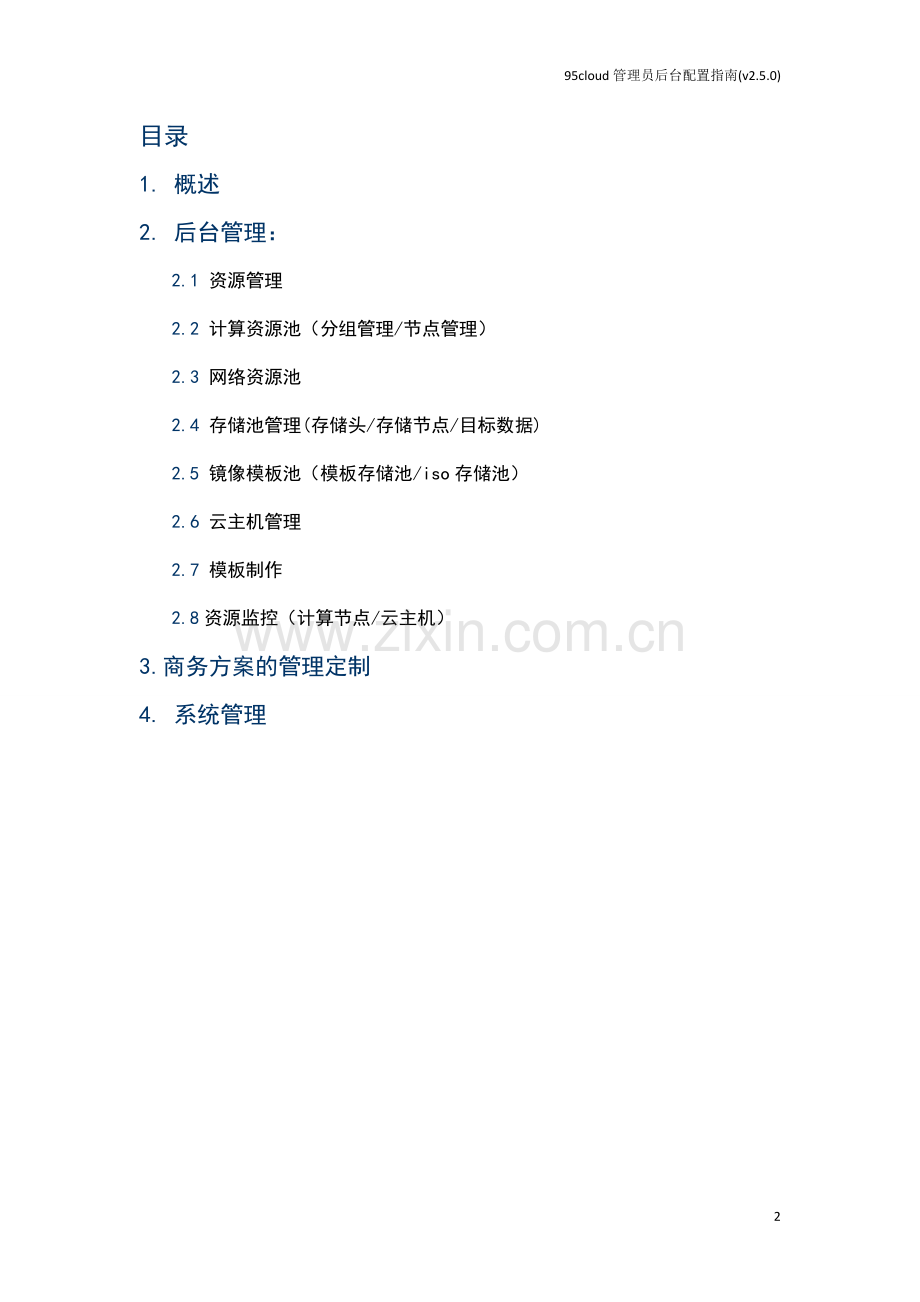

目录
1. 概述
2. 后台管理：
2.1 资源管理
2.2 计算资源池（分组管理/节点管理）
2.3 网络资源池
2.4 存储池管理(存储头/存储节点/目标数据)
2.5 镜像模板池（模板存储池/iso存储池）
2.6 云主机管理
2.7 模板制作
2.8资源监控（计算节点/云主机）
3. 商务方案的管理定制
4. 系统管理

1. 概述：

注：在安装完毕后，需要进入管理员后台进行一些初始化的配置工作

默认管理员后台账号：
登录入口：http://ip/web/admin/
用户名：admin
密 码：admin

登录后：

图标操作简介（若图标变灰则不可操作）：
编辑 删除 更改用户 远程控制 虚拟机管理
查看详情

2. 后台管理：

2.1 资源管理

资源池管理（资源管理->添加资源池）

资源池添加成功后会出现如下界面：

2.2 计算资源池（分组管理/节点管理）

首先添加计算节点:

创建计算资源成功后，会出现如下界面:

注：此处失败的原因：

因为计算节点没有向主控服务进行注册，所以无法得到数据
请确认：
1. 主控服务已经启动
2. 计算节点服务已经启动

如果都启动了，请确认是否有防火墙封锁了服务端口，服务端口值 在配置文件(/usr/local/95cloud/compute/compute.conf )中定义
经过以上确认后，请重启compute 服务。

如果仍然没有解决问题，请与95cloud 客服联系，或发mail至 tech@

添加分组:

添加完成后:

2.3 网络资源池

添加IP段:

创建IP池成功后会出现 如下界面:

IP池的修改操作：

如果修改的IP 与池中的IP冲突，那么系统默认会将这2个IP的MAC调换
如：

IP池中有2个IP和MAC的地址对。
192.168.1.1 – ff:ff:ff:ff:ff:ff
192.168.1.2 – ee:ee:ee:ee:ee

如果将192.168.1.1 修改为192.168.1.2
那么，池中的记录会自动变成：

192.168.1.2– ff:ff:ff:ff:ff:ff
192.168.1.1 – ee:ee:ee:ee:ee

IP池的删除操作：
可以进行单选，也可以进行多选操作。

2.4 存储池管理(存储头/存储节点/目标数据)

原理描述：

添加存储头：

设置存储参数：

存储节点分为普通存储和集中备份：

添加完成后的效果：

集中备份
普通存储

目标数据：

选择某个云主机:

2.5 镜像模板池（模板存储池/iso存储池）

原理描述：

模板存储池:

模板存储池修改:

模板存储池详情修改:

ISO存储池:

ISO存储池修改

ISO存储池详情修改

2.6 云主机管理
原理描述：对某个资源池下的云主机管理（管理/远程控制/更改用户/删除）

云主机管理:

更改用户:

2.7 模板制作
原理描述：
上传iso或者已有的vm镜像至镜像服务中，然后，通过后台随机挑选出一个compute 创建模板虚拟机，并将该vm启动，管理员对该vm进行系统安装，软件安装等操作，设置完毕后，将该vm 从compute上传到镜像服务中。

有2种方法制作模板：
1.全新制作模板
需要上传一个iso镜像到镜像服务的iso 目录下。
上传完毕后，登录管理员后台，点击模板制作,创建模板虚拟机

创建后，会在镜像上传列表中显示上传状态：

完毕后，对模板进行一系列的软件设置，如：开启3389端口，预装各种软件，打补丁等，这些属性将会被所有从该镜像创建的虚拟机继承。完毕后：
点击 上传图标，将镜像上传。

2.从现有的vm镜像 定义
需要将已有的vm镜像上传到镜像服务的vm目录下
上传完毕后，登录管理员后台，点击模板制作,创建模板虚拟机

创建后，会在镜像上传列表中显示上传状态：

完毕后，对模板进行一系列的软件设置，如：开启3389端口，预装各种软件，打补丁等，这些属性将会被所有从该镜像创建的虚拟机继承。完毕后：
点击 上传图标，将镜像上传。

2.8资源监控（计算节点/云主机）
原理描述：计算节点(物理主机的性能图表),云主机(计算节点下的云主机性能图表)

计算节点:点击某个计算节点显示其性能图表

云主机:选择某个计算节点下的云主机显示其性能图表

3.商务方案的管理定制

客户列表:

添加客户资源:

客户详细设置:

产品管理

配置方案：将各种硬件配置的型号一一列出，如1个cpu，1G内存，等等，形成方案
配置方案：
选择机房下的节点组:

添加成功后如下：

4. 系统管理
日志中心:
管理员对后台的操作 可查询某个管理员某个时间段的操作

21
