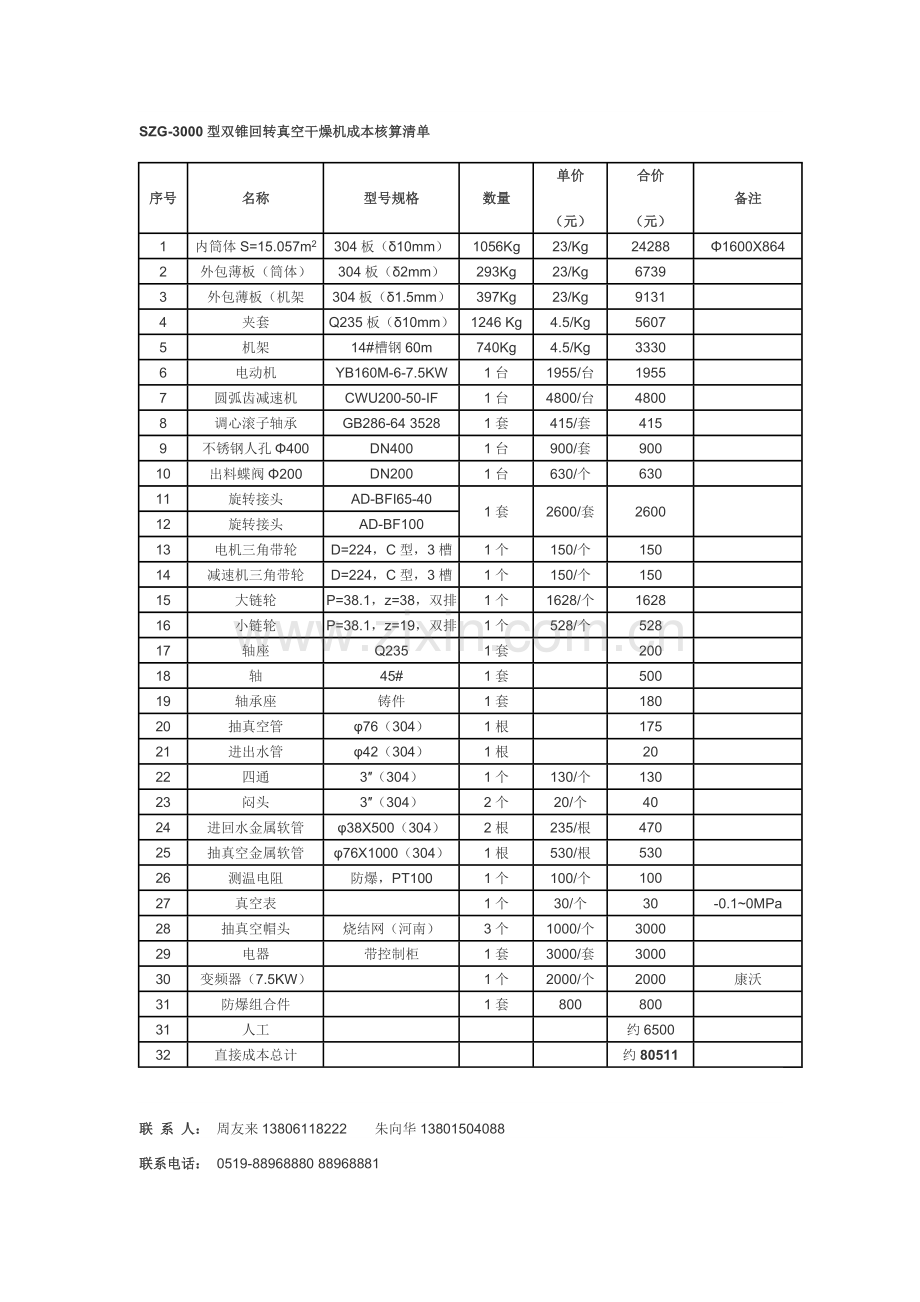

SZG-3000型双锥回转真空干燥机成本核算清单
序号
名称
型号规格
数量
单价
（元）
合价
（元）
备注
1
内筒体S=15.057m2
304板（δ10mm）
1056Kg
23/Kg
24288
Φ1600X864
2
外包薄板（筒体）
304板（δ2mm）
293Kg
23/Kg
6739

3
外包薄板（机架
304板（δ1.5mm）
397Kg
23/Kg
9131

4
夹套
Q235板（δ10mm）
1246 Kg
4.5/Kg
5607

5
机架
14#槽钢60m
740Kg
4.5/Kg
3330

6
电动机
YB160M-6-7.5KW
1台
1955/台
1955

7
圆弧齿减速机
CWU200-50-IF
1台
4800/台
4800

8
调心滚子轴承
GB286-64 3528
1套
415/套
415

9
不锈钢人孔Φ400
DN400
1台
900/套
900

10
出料蝶阀Φ200
DN200
1台
630/个
630

11
旋转接头
AD-BFI65-40
1套
2600/套
2600

12
旋转接头
AD-BF100
13
电机三角带轮
D=224，C型，3槽
1个
150/个
150

14
减速机三角带轮
D=224，C型，3槽
1个
150/个
150

15
大链轮
P=38.1，z=38，双排
1个
1628/个
1628

16
小链轮
P=38.1，z=19，双排
1个
528/个
528

17
轴座
Q235
1套

200

18
轴
45#
1套

500

19
轴承座
铸件
1套

180

20
抽真空管
φ76（304）
1根

175

21
进出水管
φ42（304）
1根

20

22
四通
3″（304）
1个
130/个
130

23
闷头
3″（304）
2个
20/个
40

24
进回水金属软管
φ38X500（304）
2根
235/根
470

25
抽真空金属软管
φ76X1000（304）
1根
530/根
530

26
测温电阻
防爆，PT100
1个
100/个
100

27
真空表

1个
30/个
30
-0.1~0MPa
28
抽真空帽头
烧结网（河南）
3个
1000/个
3000

29
电器
带控制柜
1套
3000/套
3000

30
变频器（7.5KW）

1个
2000/个
2000
康沃
31
防爆组合件

1套
800
800

31
人工

约6500

32
直接成本总计

约80511

联 系 人：  周友来13806118222　　朱向华13801504088
联系电话：  [phone] 88968881

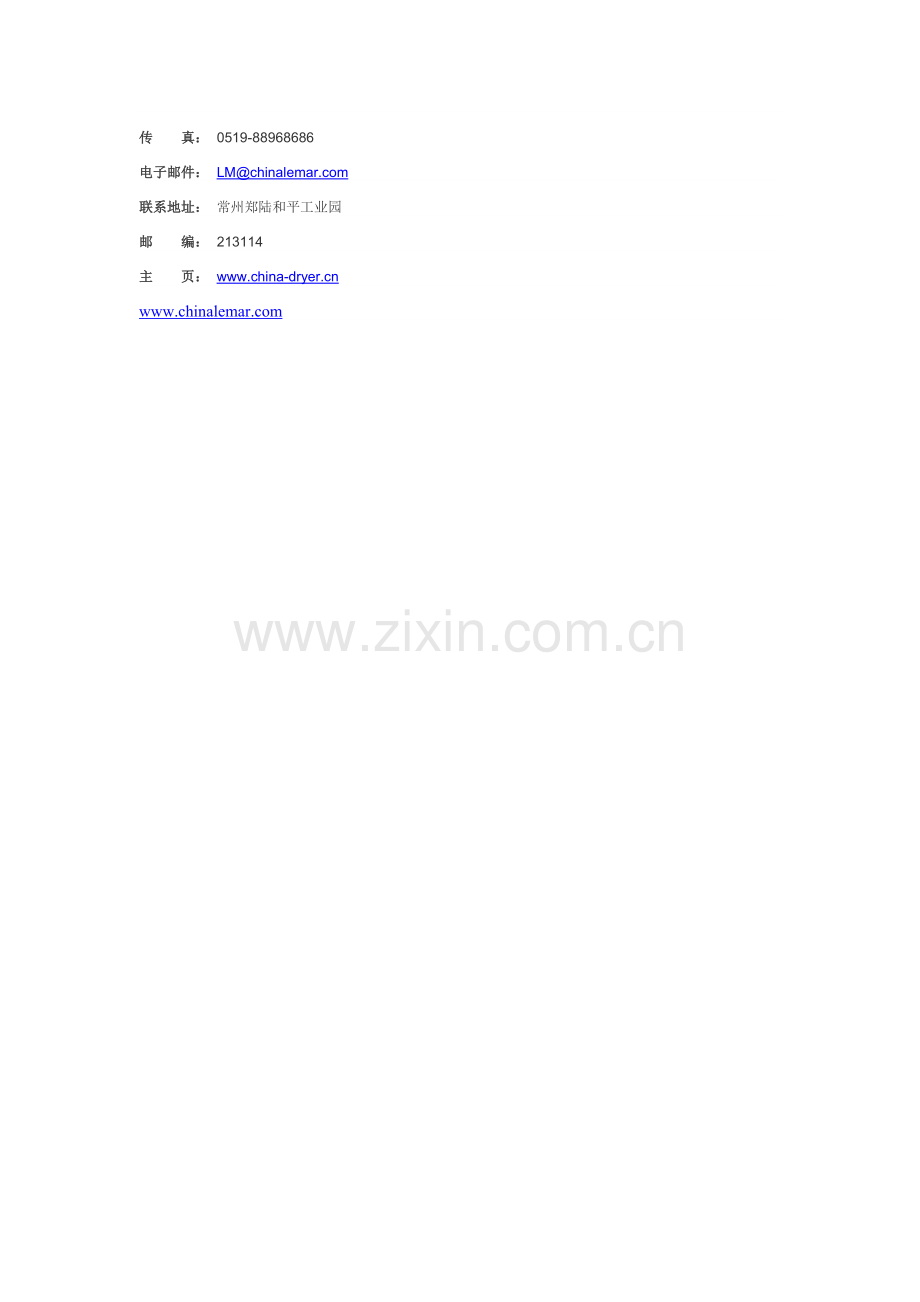

传　　真：  0519-88968686
