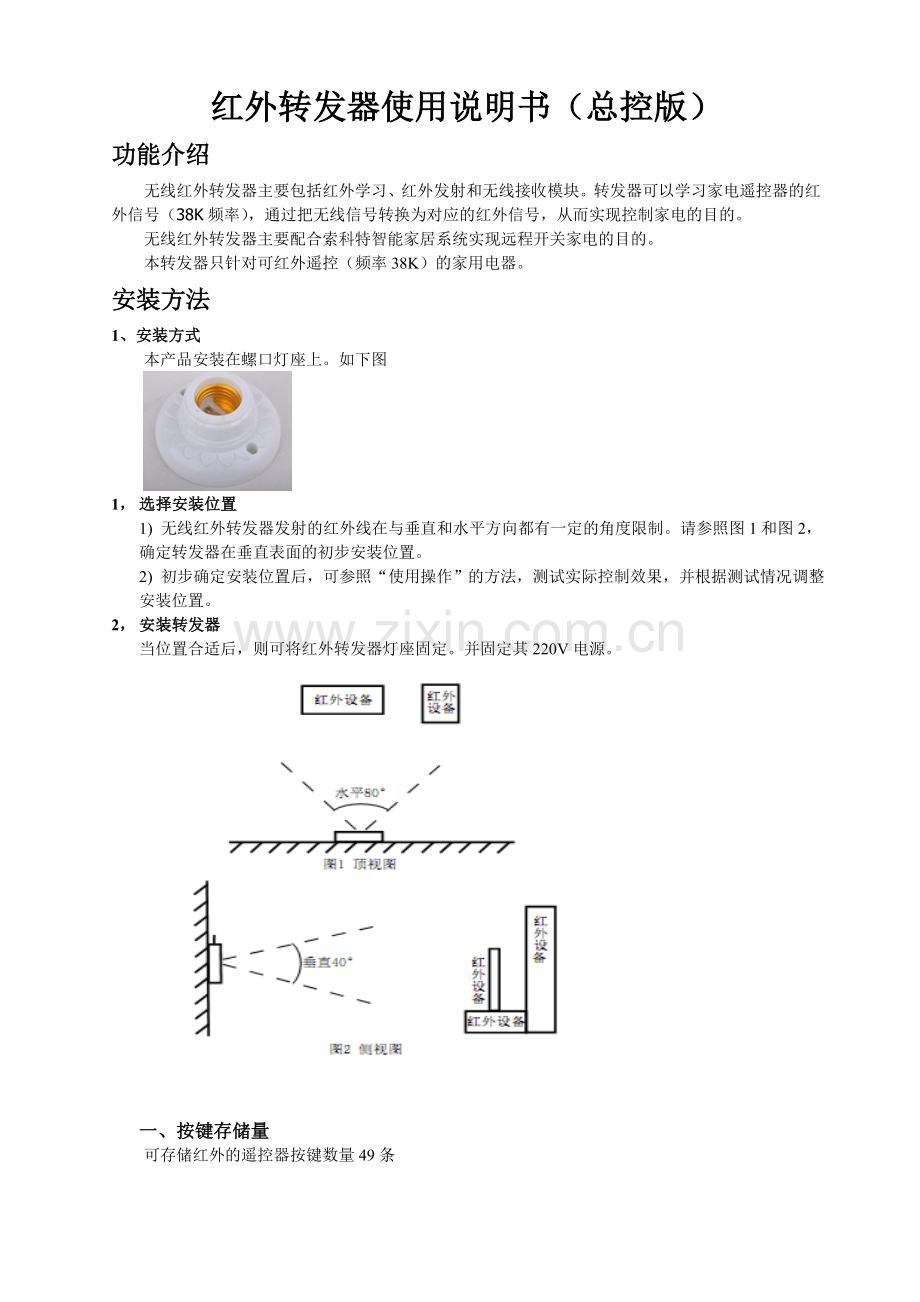

红外转发器使用说明书（总控版）
功能介绍
无线红外转发器主要包括红外学习、红外发射和无线接收模块。转发器可以学习家电遥控器的红外信号（38K频率），通过把无线信号转换为对应的红外信号，从而实现控制家电的目的。
无线红外转发器主要配合索科特智能家居系统实现远程开关家电的目的。
本转发器只针对可红外遥控（频率38K）的家用电器。
安装方法
1、安装方式
本产品安装在螺口灯座上。如下图

1， 选择安装位置
1) 无线红外转发器发射的红外线在与垂直和水平方向都有一定的角度限制。请参照图1和图2，确定转发器在垂直表面的初步安装位置。
2) 初步确定安装位置后，可参照“使用操作”的方法，测试实际控制效果，并根据测试情况调整安装位置。
2， 安装转发器
当位置合适后，则可将红外转发器灯座固定。并固定其220V电源。

一、按键存储量
可存储红外的遥控器按键数量49条
二、技术参数
1、工作电压：AC 220±22V
2、工作温度：10-40℃
3、储藏温度：-10-+65℃
4、工作湿度：10%-90%
5、储藏湿度：10%-95%
6、红外控制距离 ≤8m
7、与家电的最大夹角：<40度
8、重量：0.077Kg
三、对码
首次使用时，需要通过家电总控制器对红外转发器进行配置。方法如下：
1、打开家电总控制器，进入到灯光5界面
2、打开红外转器外玻璃罩，并通电启动转发器，约2秒启动完成后，按一下红外转发器上的配置键（不大于1S）红绿灯会同时闪烁，进入编号对码状态，持续20秒。
3、点击家电总控制器灯光5中的“打开窗帘”按钮发射信号，红外转发器收到后会响两声，并自动保存退出状态。对码成功。并盖上玻璃罩。
【注意事项】在对红外转发器进行对码时，请不要使用其它红外设备或无线设备，防止外界信号干扰。
四、红外家电学码
【注意事项】进行红外学习前，一定要保证红外转发器与家电总控制器对码成功。
1、打开已对过码的家电总控制器，进入灯光5界面
2、点击灯光5中的“开窗帘”键，红外转发器收到后会响两声，进入红外学习状态。（红绿灯会同时闪烁）
3、点击灯光5中的任意数字键发射信号，红外转发器收到保存此数字并响两声提示音。（家电总控制器的灯光5界面共有49个按键可用来保存49种红外线。）
4、把家电的原配遥控器的红外发射头对准红外转发器的红外接收头（距离≤30cm），点按一下（点按：一般应<1秒）准备学习的原配遥控器按键，红外转发器响两声表示学习成功。
5、重复3-4步骤可连续学习红外信号。
6、点击红外转发器的“关窗帘”键，退出学习状态，红外转发器会响两声表示退出成功。
【注意事项】对于空调的开/关进行学习时，应分别对开和关各学习一个。（即会占用2个键，且应是相邻的2个键，且应先开后关，如：2--开，3--关）。
五、清除家电遥控器
长按住红外转发器的配置键（玻璃罩内的白色按键）3秒钟，然后放开，则红外转发器发出约5秒左右的长鸣音，同时删除所有数据，恢复到出厂状态。再次使用需要重新与家电总控制器对码配对。
六、控制家电
【测试】按家电总控制器的灯光5界面中的数字，家电应该执行原配遥控器对应按键控制的动作。
通过配置智能网关，可以实现家电的远程控制，具体请参阅《智能网关使用说明书》。
七、提示音说明
1、系统状态指示灯LED1：上电后亮10MS灭5S。间隔5S闪一下，表示系统正常工作。
2、双色指示灯LED2：
A、上电后绿灯亮0.5S、红灯亮1S、绿灯亮0.2S、全灭0.2S绿灯亮0.2S。
B、进入对码或红外学习模式时，LED2间隔0.25S闪烁
C、控制操作失败红灯亮0.5S(执行发射操作时，没有红外编码)
D、控制操作成功红灯亮0.5S，再绿灯亮0.5S
3、声音提示：
A、操作失败响0.3S一次。
B、操作成功响两声。
