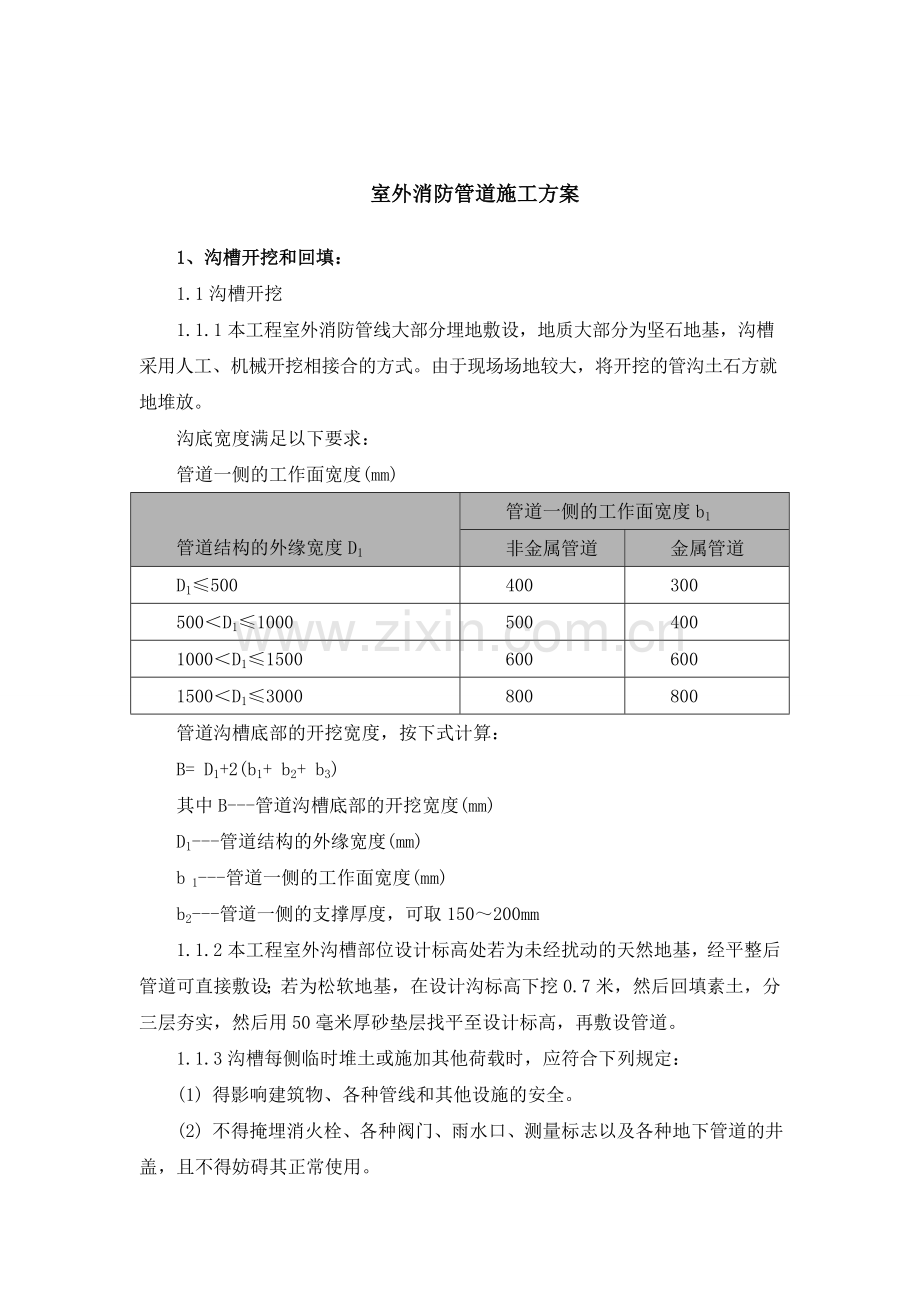

统筹城乡保障性安置小区双桂花园三期项目（五标段）室外消防系统专项施工方案室外消防管道施工方案1、沟槽开挖和回填：1.1沟槽开挖1.1.1本工程室外消防管线大部分埋地敷设，地质大部分为坚石地基，沟槽采用人工、机械开挖相接合的方式。由于现场场地较大，将开挖的管沟土石方就地堆放。沟底宽度满足以下要求：管道一侧的工作面宽度(mm)管道结构的外缘宽度D1管道一侧的工作面宽度b1非金属管道金属管道D1500400300500D110005004001000D115006006001500D13000800800管道沟槽底部的开挖宽度，按下式计算：B= D1+2(b1+ b2+ b3)其中B-管道沟槽底部的开挖宽度(mm)D1-管道结构的外缘宽度(mm)b 1-管道一侧的工作面宽度(mm)b2-管道一侧的支撑厚度，可取150200mm1.1.2本工程室外沟槽部位设计标高处若为未经扰动的天然地基，经平整后管道可直接敷设；若为松软地基，在设计沟标高下挖0.7米，然后回填素土，分三层夯实，然后用50毫米厚砂垫层找平至设计标高，再敷设管道。1.1.3沟槽每侧临时堆土或施加其他荷载时，应符合下列规定：(1) 得影响建筑物、各种管线和其他设施的安全。(2) 不得掩埋消火栓、各种阀门、雨水口、测量标志以及各种地下管道的井盖，且不得妨碍其正常使用。(3) 人工挖槽时，堆土高度不宜超过1.5m，且距槽口边缘不宜小于0.8m。(4) 沟槽的开挖质量应符合下列规定：(5) 未经扰动天然地基或地基处理符合设计要求；槽壁平整，边坡坡度符合施工设计的规定；沟槽中心线每侧的净度不应小于管道沟槽底部开挖宽度的一半；槽底高程的允许偏差：开挖土方时应为20mm。1.2、沟槽支撑 本工程沟槽深度均较浅，且地基较坚硬，所以不考虑沟槽支撑。1.3沟槽回填1.3.1管道的沟槽应在水压试验合格后及时回填。1.3.2回填土时，槽底至管顶以上50cm范围内，不得含有机物、冻土以及大于50mm的砖、石等硬块；回填时回填土须夯压实，两侧高差应相差不大。1.3.3回填土的每层虚铺厚度为250mm。1.3.4沟槽回填时，砖、石、木块等杂物应清除干净。1.3.5回填土或其它回填材料运入槽内时不得损伤管节及其接口，并应符合下列规定：(1) 根据一层虚铺厚度的用量将回填材料运至槽内，且不得在影响压实的范围内堆料。(2) 管道两侧和管顶以上50cm范围内的回填材料，应有沟槽两侧对称运入槽内，不得直接扔在管道上；回填其他部位时，应均匀运入槽内，不得集中推入。1.3.6 沟槽回填土的压实，应符合下列规定：(1) 回填压实应逐层进行，且不得损伤管道。(2) 管道两侧和管顶以上50cm范围内，应采用轻夺夯实，管道两侧压实面的高度差不应超过30cm。(3) 分段回填压实时，相邻段的接茬应呈接梯形，且不得漏夯。(4) 管道沟槽位于路基范围内时，管顶以上25cm范围内回填土表层的压实度不应小于87%。2、 管道安装与铺设。2.3镀锌钢管沟槽连接施工方法2.3.1管材切割用钢管切割机将钢管按所需长度切割，切口应平整，切口端面与钢管轴线应垂直。切口处若有毛刺，应用砂纸、锉刀或砂轮机打磨。建议使用套丝机的管刀进行断管，其优势在于管道的端面垂直平整，毛刺很少。常规的无齿锯进行断管时，由于其锯片出厂时端面不平整、用力过猛、管道转动等因素易造成管道断面错位、毛刺多。2.3.2沟槽加工选取符合设计要求的管材，管材的端口无毛刺，光滑，壁厚均匀，镀锌层无剥落，管材无明显缺陷。应保证三人为一组进行。一人控制滚槽机的开关及千斤顶的升降，一人观察调整滚槽机处管道的转动，一人在滚槽机尾架上观察调整管道的位置。将需要加工沟槽的钢管架设在滚槽机和滚槽机尾架上。用水平仪测量钢管水平度，保证钢管处于水平位置。将钢管端面与滚槽机胎模定位面贴紧，使钢槽轴线与滚槽机胎模定位面垂直。启动滚槽机电机。徐徐压下千斤顶，使滚槽机压模均匀滚压钢管。用游标卡尺检查沟槽深度和宽度,使之符合厂家沟槽规定尺寸, 然后停机。将千斤顶卸去荷载，取出钢管。沟槽的深度、宽度可参照下表：管道公称直径沟槽宽度(mm)沟槽深度（mm）允许的最小壁厚(mm)DN808.741.972.11DN1008.742.122.11DN1258.742.122.77DN1508.742.162.772.3.3钢管开孔及机械三通、四通安装安装机械三通，机械四通的钢管应在接头支管部位用开孔机开孔。具体操作方法如下：(1) 用链条将开孔机固定于钢管预定开孔位置处（开孔位置不得位于管道焊）。(2) 选取合适的钻孔钻头安装在开孔机卡头上。(3) 启动电机转动钻头。(4) 操作设置在立柱顶部的手轮，转动手轮缓慢向下，在钻头与钢管接触处添加适量润滑剂（以保护钻头），完成钻头在钢管上开孔。(5) 开孔时要均匀施力，并加水冷却，严禁戴手套操作，开孔后将周围d（孔径）+16mm范围内清理干净（包括毛刺、铁屑、铁锈、油污等）。孔洞有毛刺，需用砂纸、锉刀或砂轮机打磨光滑。(6) 检查机械三通垫圈是否破损（若破损一定要及时更换）、三通内的螺纹有无断丝、缺丝等不合要求之处。将机械三通及配套卡箍置于钢管孔洞上下，注意机械三通、橡胶密封圈与孔洞中心位置对正。把螺栓插入孔内并用手上紧两边螺栓，确认卡箍件的弧形完全嵌入外壳的凹槽，均匀拧紧螺栓，直到外壳表面和垫圈套接触严密。2.3.4管道安装安装必须遵循先装大口径、总管、立管，后装小口径、支管的原则。安装过程中不可跳装，必须按顺序连续安装，以免出现段与段之间连接困难和影响管路 整体性能。(1) 准备好符合要求的沟槽管段、配件和附件，并将管内杂物清除干净。(2) 检查橡胶密封圈是否完好；将其套在一根钢管的端部。(3) 将另一根钢管靠近已卡上橡胶密封圈的钢管端部，两端处应留有一定的间隙。我们施工中间隙一般保持在2mm左右。(4) 将橡胶密封圈套在另一根钢管顶端，使橡胶密封圈位于接口中间部位，并在其周边涂抹润滑剂（无特殊要求时可用洗洁精或肥皂水）。(5) 两根管道的轴线应对正。(6) 在接口位置橡胶密封圈外侧安装上、下卡箍，并将卡箍凸边卡进沟槽内。(7) 用手力压紧上下卡箍的耳部，并用木榔头槌紧卡箍凸缘处，将上下卡箍靠紧。(8) 在卡箍螺栓位置穿上螺栓，并均匀拧紧螺母，防止橡胶密封圈起皱。(9) 检查确认卡箍凸边全圆周卡进沟槽内。2.4管道支、吊架安装：2.4.1按核对无误的管道单线图，实测管线标高、走向、支架位置，选择正确的支、吊、托架形式，按国标图集制作。2.4.2支、吊、托架应在预埋件上焊接或采用膨胀螺栓固定。2.4.3按设计要求的管道坐标、标高、坡度确定管架的位置安装管架。2.4.4管道支、吊、托架的安装，应符合下列规定：位置正确，埋设平整牢固；与管道接触紧密，固定牢靠；固定在建筑结构上的管道支、吊架，不得影响结构的安全。2.4.5钢管水平安装的支架间距应符合设计要求及规范规定。3、室外消火栓安装：3.1消火栓管道的安装分支管安装和干管安装两种方式，根据现场的实际情况选用。3.2安装形式为“浅装”的消火栓，从干管接出的支管应尽量短。3.3消火栓短管与给水管道的连接可采用法兰、承插接口形式，一般情况下压力为1.6MPa的采用法兰连接，压力为1.0MPa的采用承插连接。3.4消火栓设有自动放水装置，当内置出水阀门关闭时自动放空消火栓内留存的积水，以防消水栓冻裂。3.5消火栓弯管底座或消火栓三通下设支墩，支墩必须托紧弯管或三通底部。3.6地上式消火栓的放水嘴以下土层，应铺设一层卵石渗水层。3.7消火栓箱配件安装应在交工前进行。消防水龙带应折好放在挂架上或卷实，盘紧放在箱内，消防水枪要竖放在箱体内侧，消防水龙带与水枪，快速接头的连接， 一般用143V铅丝绑扎两道，每道不少于两圈，使用卡箍时，在里侧加一道铅丝。设有电控按钮时，应注意与电气专业配合施工。4、消防水泵接合器安装4.1消防水泵接合器的安装，应与地面垂直，无明显倾斜。4.2地上式接合器的接口中心高度距地700mm、墙壁式水泵接合器的接口中心高度距地1100mm。4.3地下式水泵接合器的接口顶部距井盖底面250400mm。4.4水泵接合器本体与带座弯管之间，应连接一根长度合适的双法兰短管，该短管用钢管制作，内壁应涂防锈漆，外壁应泖沥青防腐。4.5水泵接合器的带座进水侧，安装控制阀、止回阀、安全阀等组合件，如采用三合一水泵接合器，不需要安装组合件。4.6消防水泵接合器应根据选定的类型(如地上式、地下式等)安装，其安装位置应明显标志。5、阀门安装5.1阀门的规格、型号、材质及品牌应按设计图纸及规范要求选用。5.2阀门安装前，应做耐压强度试验。试验应以每批（同牌号、同规格、同型号）数量中抽查10%。如有漏裂不合格的，应再抽查20%，如仍有不合格的则须逐个试验。强度和严密性试验压力应为阀门出厂规定之压力。并做好阀门试验记录。5.3阀门安装时，应仔细核对阀件的型号与规格是否符合设计要求。阀体上标示箭头，应与介质流动方向一致。5.4阀门安装的位置应符合设计要求，并且便于操作。6、 管道水压试验：因管线较长，沟槽全部开挖后无法在短时间内安装管线，沟槽开挖后应及时回填，沟槽全部开挖会影响相关单位的施工，所以我单位根据现场情况采用为分段施工分段打压。6.1、一般规定管道水压试验前，应做好水源引接及排水疏导路线的设计。管道灌水应从下游缓慢灌入，灌入时，在试验管段的上游管顶及管段中的凸起点应设排气阀，将管道内的气体排除。6.2压力管道全部回填土前应进行强度及严密性试验，管道强度及严密性试验应采用水压试验法试验。6.3试验管段的后背应符合下列规定：后背应设在原状土或人工后背上；土质松软时，应采取加固措施；后背墙面应平整，并应与管道轴线垂直。6.4水压试验时，采用的设备、仪表规格及其安装应符合下列规定：当采用弹簧压力计时精度不低于1.5级，最大量程为试验压力的1.31.5倍，表壳的公称直径不应小于100mm，使用前应校正；试压泵、压力表应安装在试验的端部与管道轴线相垂直的支管上。6.5管道水压试验前应符合下列规定：管道安装检查合格后，应按规定回填土；试验管段所有敞口应堵严，不得有渗水现象；试验管段不得采用闸阀做堵板，不得有消火栓、水锤消除器、安全阀等附件。6.6管道水压试验时，应符合下列规定：管道升压时，管道的气体应排除，升压过程中，当发现弹簧压力计表针摆动、不稳，且升压较慢时，应重新排气后再升压；应分级升压，每升压一级应检查后背、支墩、管身及接口，当无异常现象时，再继续升压；水压试验过程中，后背顶撑，管道两端严禁站人了；水压试验时，严禁对管身、接口进行敲打或修补缺陷，遇有缺陷时，应作处标记，卸压后修补；水压升至试验压力后，保持恒压10min，检查接口、管身无破损及漏水现象时，管道强度试验为合格。7、管道系统冲洗：7.1管道冲洗应在管道试压合格后，调试、运行前进行。7.2管道冲洗进口及排水口应当选择适当位置，并能保证将管道系统内的杂物冲洗干净。排水管截面积不应小于被冲洗管道截面积的60%，排水管应接至排水井或排水沟内。7.3冲洗时，以系统内可能达到的最大压力和流量进行，直到出口处的水色和透明度与入口处目测一致为合格。下面为附送毕业论文致谢词范文！不需要的可以编辑删除！谢谢！毕业论文致谢词 我的毕业论文是在韦xx老师的精心指导和大力支持下完成的，他渊博的知识开阔的视野给了我深深的启迪，论文凝聚着他的血汗，他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响，在此我向他表示衷心的谢意 这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养，他们在学业上的心细指导为我工作和继续学习打下了良好的基础，在这里我要像诸位老师深深的鞠上一躬!特别是我的班主任吴廷川老师，虽然他不是我的专业老师，但是在这三年来，在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候，“明师之恩，诚为过于天地，重于父母”，对吴老师的感激之情我无法用语言来表达，在此向吴老师致以最崇高的敬意和最真诚的谢意! 感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习，生活和工作的支持和关心。三年来我们真心相待，和睦共处，不是兄弟胜是兄弟!正是一路上有你们我的求学生涯才不会感到孤独，马上就要各奔前程了，希望（，请保留此标记。）你们有好的前途，失败不要灰心，你的背后还有汽修0932班这个大家庭! 最后我要感谢我的父母，你们生我养我，纵有三世也无法回报你们，要离开你们出去工作了，我在心里默默的祝福你们平安健康，我不会让你们失望的，会好好工作回报社会的。 致谢词2 在本次论文设计过程中，感谢我的学校，给了我学习的机会，在学习中，老师从选题指导、论文框架到细节修改，都给予了细致的指导，提出了很多宝贵的意见与建议，老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪。这篇论文是在老师的精心指导和大力支持下才完成的 感谢所有授我以业的老师，没有这些年知识的积淀，我没有这么大的动力和信心完成这篇论文。感恩之余，诚恳地请各位老师对我的论文多加批评指正，使我及时完善论文的不足之处。 谨以此致谢最后，我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。开学自我介绍范文：首先，我想说“荣幸”，因为茫茫人海由不相识到相识实在是人生一大幸事，更希望能在三年的学习生活中能够与大家成为好同学，好朋友。其次我要说“幸运”，因为在短暂的私下接触我感觉我们班的同学都很优秀，值得我学习的地方很多，我相信我们班一定将是团结、向上、努力请保留此标记。）的班集体。最后我要说“加油”衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学，为老师争光、为家长争光，更是为了我们自己未来美好生活和个人价值，加油。哦，对了，我的名字叫“*”，希望大家能记住我，因为被别人记住是一件幸福的事！）查看更多与本文高中生开学自我介绍相关的文章。精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】 精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】
