学校: 班级: 姓名:
-------------------------------------------------------------密------------------------------------封------------------------线------------------------------------------------------

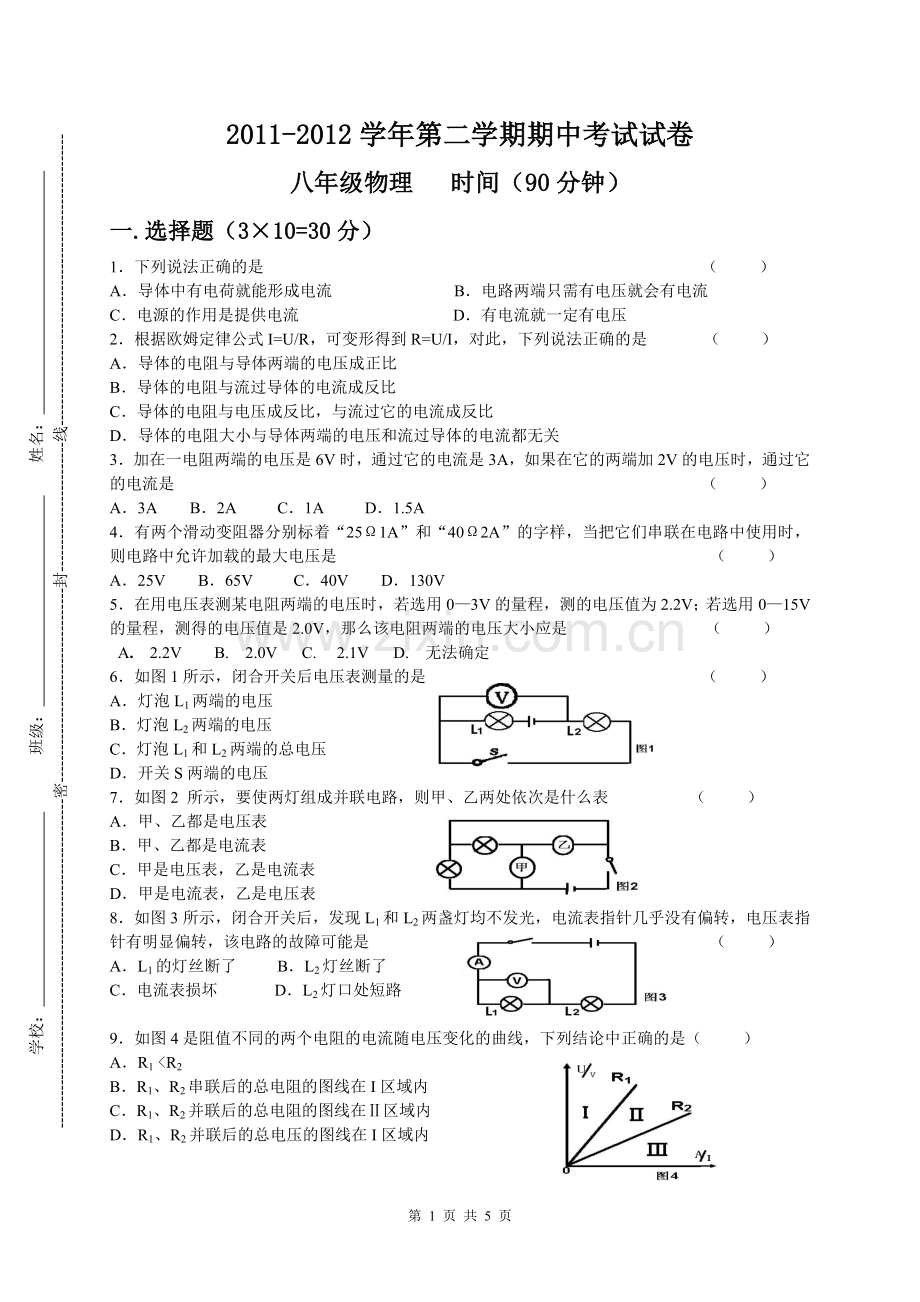

2011-2012学年第二学期期中考试试卷
八年级物理 时间(90分钟)
一.选择题(3×10=30分)
1.下列说法正确的是 ( )
A.导体中有电荷就能形成电流 B.电路两端只需有电压就会有电流
C.电源的作用是提供电流 D.有电流就一定有电压
2.根据欧姆定律公式I=U/R,可变形得到R=U/I,对此,下列说法正确的是 ( )
A.导体的电阻与导体两端的电压成正比
B.导体的电阻与流过导体的电流成反比
C.导体的电阻与电压成反比,与流过它的电流成反比
D.导体的电阻大小与导体两端的电压和流过导体的电流都无关
3.加在一电阻两端的电压是6V时,通过它的电流是3A,如果在它的两端加2V的电压时,通过它的电流是 ( )
A.3A B.2A C.1A D.1.5A
4.有两个滑动变阻器分别标着“25Ω1A”和“40Ω2A”的字样,当把它们串联在电路中使用时,则电路中允许加载的最大电压是 ( )
A.25V B.65V C.40V D.130V
5.在用电压表测某电阻两端的电压时,若选用0—3V的量程,测的电压值为2.2V;若选用0—15V的量程,测得的电压值是2.0V,那么该电阻两端的电压大小应是 ( )
A. 2.2V B. 2.0V C. 2.1V D. 无法确定
6.如图1所示,闭合开关后电压表测量的是 ( )
A.灯泡L1两端的电压
B.灯泡L2两端的电压
C.灯泡L1和L2两端的总电压
D.开关S两端的电压
7.如图2 所示,要使两灯组成并联电路,则甲、乙两处依次是什么表 ( )
A.甲、乙都是电压表
B.甲、乙都是电流表
C.甲是电压表,乙是电流表
D.甲是电流表,乙是电压表
8.如图3所示,闭合开关后,发现L1和L2两盏灯均不发光,电流表指针几乎没有偏转,电压表指针有明显偏转,该电路的故障可能是 ( )
A.L1的灯丝断了 B.L2灯丝断了
C.电流表损坏 D.L2灯口处短路
9.如图4是阻值不同的两个电阻的电流随电压变化的曲线,下列结论中正确的是( )
A.R1 <R2
B.R1、R2串联后的总电阻的图线在I区域内
C.R1、R2并联后的总电阻的图线在Ⅱ区域内
D.R1、R2并联后的总电压的图线在I区域内

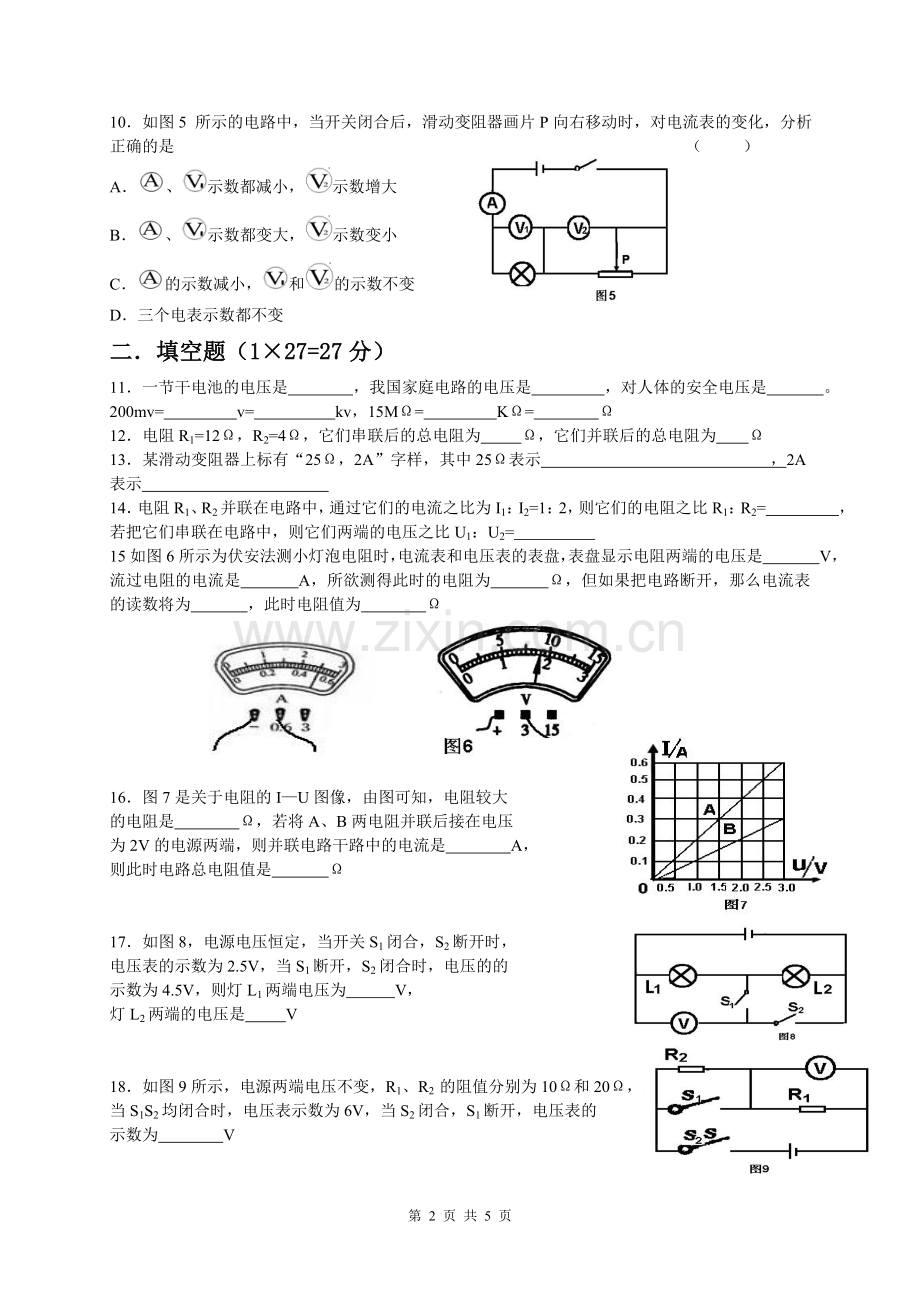

10.如图5 所示的电路中,当开关闭合后,滑动变阻器画片P向右移动时,对电流表的变化,分析正确的是 ( )
A.、示数都减小,示数增大
B.、示数都变大,示数变小
C.的示数减小,和的示数不变
D.三个电表示数都不变
二.填空题(1×27=27分)
11.一节干电池的电压是 ,我国家庭电路的电压是 ,对人体的安全电压是 。 200mv= v= kv,15MΩ= KΩ= Ω
12.电阻R1=12Ω,R2=4Ω,它们串联后的总电阻为 Ω,它们并联后的总电阻为 Ω
13.某滑动变阻器上标有“25Ω,2A”字样,其中25Ω表示 ,2A表示
14.电阻R1、R2并联在电路中,通过它们的电流之比为I1:I2=1:2,则它们的电阻之比R1:R2= ,若把它们串联在电路中,则它们两端的电压之比U1:U2=
15如图6所示为伏安法测小灯泡电阻时,电流表和电压表的表盘,表盘显示电阻两端的电压是 V,流过电阻的电流是 A,所欲测得此时的电阻为 Ω,但如果把电路断开,那么电流表的读数将为 ,此时电阻值为 Ω
16.图7是关于电阻的I—U图像,由图可知,电阻较大
的电阻是 Ω,若将A、B两电阻并联后接在电压
为2V的电源两端,则并联电路干路中的电流是 A,
则此时电路总电阻值是 Ω
17.如图8,电源电压恒定,当开关S1闭合,S2断开时,
电压表的示数为2.5V,当S1断开,S2闭合时,电压的的
示数为4.5V,则灯L1两端电压为 V,
灯L2两端的电压是 V
18.如图9所示,电源两端电压不变,R1、R2 的阻值分别为10Ω和20Ω,
当S1S2均闭合时,电压表示数为6V,当S2闭合,S1断开,电压表的
示数为 V
19.如图10 所示的电路,R1:R2=2:1,某同学在实验
中记录三只电表的示数,但没有记录单位,记下的一组数据
是6、4.5、1.5,请根据电路图和记录的数据,确定实验中所
用的电源电压是 V,电阻R1的阻值是 Ω
三.试验题(共26分)
20.(15分)实验桌上准备的器材如图12所示:一个电池组(电压稳定)、一个电流表、一个电压表、一个滑动变阻器、一个开关、导线若干。小明想利用这些器材测定某待测电阻RX的阻值。
(1)请你用笔画线帮助小明将实物图连接完整,并在右边的虚框中画出对应的电路图(5分)。
(2)小明按照要求连好电路后,闭合开关前,变阻器的滑片应置于_______端(选填“左”或“右”),这样做的目的是为了________________。(2分)
(3)伏安法测电阻的实验原理是____________。(1分)
(4)小明同学在用电压表和电流表测电阻的实验中测得电阻的电压及电流如图所示,则电阻两端的电压为 V,通过电阻的电流为 A,电阻的阻值为 Ω。(3分)
3
2
1
0
15
0
5
10
15
V
-
3
0.6
0.2
0.4
0
0
1
2
3
A
-
0.6
3
(5)实验中,由于操作不小心,导致电压表的示数变为零,电流表的示数增大,则电路中可能出现的故障是________________________________________________。(2分)
(6)而另一组同学测了几组数据如下表:请你帮小明在坐标图中画出该电阻的电流随电压变化的图像;(2分)
实验次数
1
2
3
4
5
U/V
0.20
0.80
1.40
2.00
2.50
I/A
0.02
0.08
0.14
0.20
0.25
21、(9分)李智和周慧做“探究导体电阻大小与导体横截面积关系”的实验。他们准备在下图中的M、N两点间接入待研究的电阻丝,电源电压恒定,忽略灯丝电阻随温度变化的影响,待用电阻丝的规格如下:
导体编号
材料
长度
横截面积
a b
镍铬合金丝
L
S
c d
锰铜合金丝
L
S
e f
镍铬合金丝
2L
S
g h
镍铬合金丝
L
2S
(1)他们应选择编号为______、_____的两根电阻丝来探究;这种实验探究的方法叫______________。
(2)如果要探究导体电阻大小与导体长度关系应选择编号为______、_____的两根电阻丝来探究。
(3)如果要探究导体电阻大小与导体材料关系应选择编号为______、_____的两根电阻丝来探究。
(4)正确选择后,他们将所选电阻丝分别接入M、N两点间,闭合开关,通过观察灯泡的亮暗或电流表的示数来比较电阻丝电阻的大小。实验中,两次电流表指针均有偏转,但第一次的示数小于第二次的示数,说明第二次接入电路的电阻丝的电阻值___________,同时周慧发现第一次实验中灯泡不亮,你认为原因是___________________________________________。
四.计算题(23、24题每题5分,25题7分)
22.如图15所示,已知R1的电阻为3Ω,电源电压为8V,开关S闭合后,电流表的示数为1A,求:①电路的总电阻R,②R2的电阻
23.如图17所示,已知R1=5Ω,闭合开关S后,电流表的示数为0.6A,电压表的示数为2.5V,求:①通过R1的电流,②R2的电阻
24.如图17所示,电路中,已知R1=5Ω,R2为滑动变阻器,电源电压保持不变。闭合开关S后,当滑片在a端时,电流表的示数为0.6A,滑片在b端时,电压表示数为2V,求:①电源电压,②滑动变阻器R2的最大阻值.
第 5 页 共 5 页
