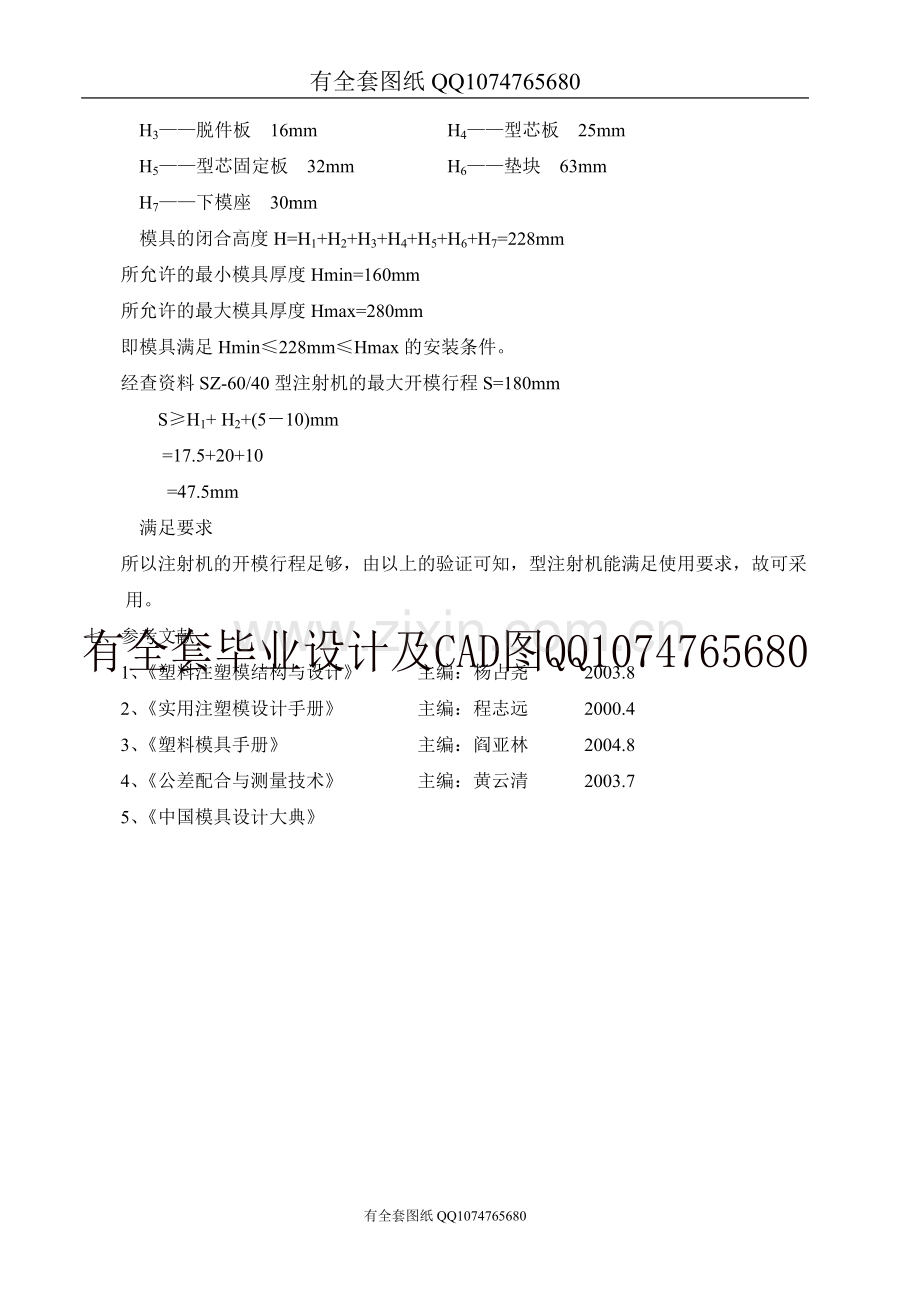

　　　H3——脱件板 16mm H4——型芯板 25mm
　　　H5——型芯固定板 32mm H6——垫块 63mm
　　　H7——下模座 30mm
　　　模具的闭合高度H=H1+H2+H3+H4+H5+H6+H7=228mm
　　所允许的最小模具厚度Hmin=160mm
　　所允许的最大模具厚度Hmax=280mm
　　即模具满足Hmin≤228mm≤Hmax的安装条件。
　　经查资料SZ-60/40型注射机的最大开模行程S=180mm
S≥H1+ H2+(5－10)mm
　　　　 =17.5+20+10
=47.5mm
　　　满足要求
　　所以注射机的开模行程足够，由以上的验证可知，型注射机能满足使用要求，故可采用。
七、参考文献
　　1、《塑料注塑模结构与设计》　　　主编：杨占尧　　　2003.8
　　2、《实用注塑模设计手册》　　　　主编：程志远　　　2000.4
　　3、《塑料模具手册》　　　　　　　主编：阎亚林　　　2004.8
　　4、《公差配合与测量技术》　　　　主编：黄云清　　　2003.7
　　5、《中国模具设计大典》　　
