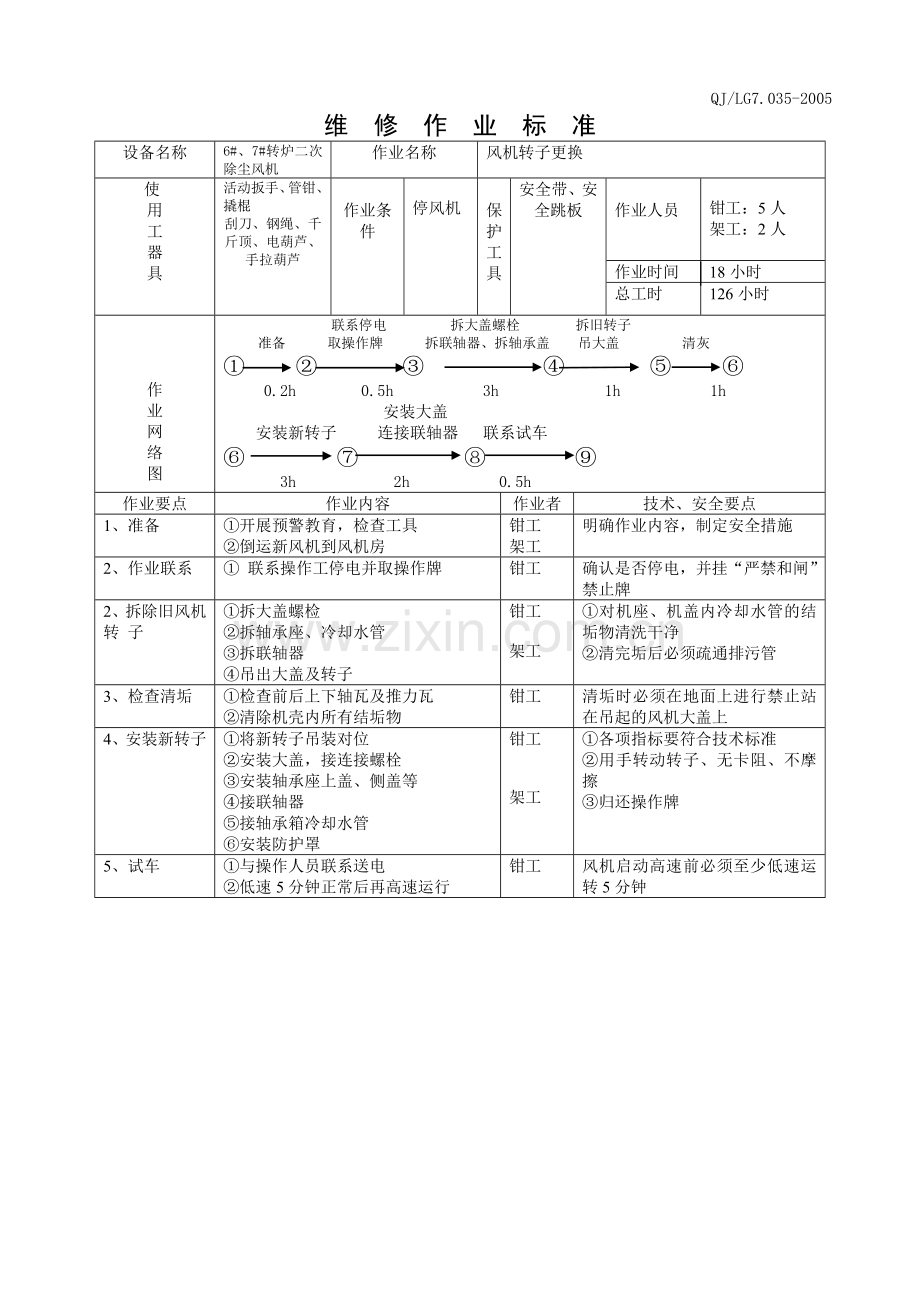

QJ/LG7.035-2005 维修作业标准设备名称 6#、7#转炉二次除尘风机作业名称风机转子更换使用工器具活动扳手、管钳、撬棍刮刀、钢绳、千斤顶、电葫芦、手拉葫芦作业条件停风机保护工具安全带、安全跳板作业人员钳工：5人架工：2人作业时间 18小时总工时 126小时作业网络图联系停电拆大盖螺栓拆旧转子准备取操作牌拆联轴器、拆轴承盖吊大盖清灰 ① ② ③ ④ ⑤ ⑥ 0.2h 0.5h 3h 1h 1h 安装大盖安装新转子连接联轴器联系试车 ⑥ ⑦ ⑧ ⑨ 3h 2h 0.5h 作业要点作业内容作业者技术、安全要点 1、准备 ①开展预警教育，检查工具 ②倒运新风机到风机房钳工架工明确作业内容，制定安全措施 2、作业联系 ① 联系操作工停电并取操作牌钳工确认是否停电，并挂“严禁和闸”禁止牌 2、拆除旧风机转子 ①拆大盖螺检 ②拆轴承座、冷却水管 ③拆联轴器 ④吊出大盖及转子钳工架工 ①对机座、机盖内冷却水管的结垢物清洗干净 ②清完垢后必须疏通排污管 3、检查清垢 ①检查前后上下轴瓦及推力瓦 ②清除机壳内所有结垢物钳工清垢时必须在地面上进行禁止站在吊起的风机大盖上 4、安装新转子 ①将新转子吊装对位 ②安装大盖，接连接螺栓 ③安装轴承座上盖、侧盖等 ④接联轴器 ⑤接轴承箱冷却水管 ⑥安装防护罩钳工架工 ①各项指标要符合技术标准 ②用手转动转子、无卡阻、不摩擦 ③归还操作牌 5、试车 ①与操作人员联系送电 ②低速5分钟正常后再高速运行钳工风机启动高速前必须至少低速运转5分钟 QJ/LG7.035-2005 设备名称 6#、7#转炉二次除尘风机作业名称液力偶合器检修使用工器具活动扳手、撬棍、千斤顶、电葫芦、钢绳作业条件偶合器下线保护工具作业人员钳工：6人作业时间 20小时总工时 120小时作业网络图拆开偶合器上盖准备吊出旋转组件拆开输入端 ① ② ③ ④ ⑤ 0.5h 1.3h 2h 2h 更换输入轴承拆开输出端更换输出轴承更换埋入轴承 ⑥ ⑦ ⑧ ⑨ 3h 2h 3h 2h 组装偶合器旋转组件勺管装置的检修输入轴、输出轴检修 ⑩ ⑾ ⑿ 5h 1h 1h 偶合器箱体检修 ⒀ 1h 作业要点作业内容作业者技术、安全要点 ①准备 ①开展预警教育 ②检查工具 ① 明确作业内容，制定安全措施 ②拆开偶合器盖 ①拆开输入端、输出端联轴器 ②拆开偶合器上盖钳工采取放火措施，杜绝火灾 ③检修偶合器旋转组件 ①拆开偶合器输入端 ②拆开偶合器输出端 ③更换各部位轴承钳工 ①注意地面油污，小心滑跌 ②吊运时专人指挥 ④组装偶合器旋转组件 ①组装输入端 ②组装输出端架工 ①吊运组装时，按附和重量选用钢丝绳 ⑤检修勺管装置 ①检查使用情况，裂纹现象 ②调整导管末端的调整螺钉钳工在调速范围内自由平稳调节 ⑥ 检修输入轴、输出轴 ①检查轴是否弯曲，有无划痕、裂纹等钳工 ①检查轴两端同轴度误差允许差为0.05mm ②端面垂直度允许差为0.02mm ⑦ 检修偶合器箱体 ①将箱内油放干净，并用汽油清洗干净，用破布擦干 ②检查箱体是否有裂纹等钳工注意地面油污，小心滑跌维修作业标准 QJ/LG7.035-2005 维修作业标准设备名称 6#、7#转炉地下料仓除尘风机作业名称风机转子更换使用工器具活动扳手、管钳、撬棍刮刀、钢绳、千斤顶、电葫芦、手拉葫芦作业条件停风机保护工具安全带、安全跳板作业人员钳工：5人架工：2人作业时间 18小时总工时 126小时作业网络图联系停电拆大盖螺栓拆旧转子准备取操作牌拆联轴器、拆轴承盖吊大盖清灰 ① ② ③ ④ ⑤ ⑥ 0.2h 0.5h 3h 1h 1h 安装大盖安装新转子连接联轴器联系试车 ⑥ ⑦ ⑧ ⑨ 3h 2h 0.5h 作业要点作业内容作业者技术、安全要点 1、准备 ①开展预警教育，检查工具 ②倒运新风机到风机房钳工架工明确作业内容，制定安全措施 2、作业联系 ① 联系操作工停电并取操作牌钳工确认是否停电，并挂“严禁和闸”禁止牌 2、拆除旧风机转子 ①拆大盖螺检 ②拆轴承座、冷却水管 ③拆联轴器 ④吊出大盖及转子钳工架工 ①对机座、机盖内冷却水管的结垢物清洗干净 ②清完垢后必须疏通排污管 3、检查清垢 ①检查前后上下轴瓦及推力瓦 ②清除机壳内所有结垢物钳工清垢时必须在地面上进行禁止站在吊起的风机大盖上 4、安装新转子 ①将新转子吊装对位 ②安装大盖，接连接螺栓 ③安装轴承座上盖、侧盖等 ④接联轴器 ⑤接轴承箱冷却水管 ⑥安装防护罩钳工架工 ①各项指标要符合技术标准 ②用手转动转子、无卡阻、不摩擦 ③归还操作牌 5、试车 ①与操作人员联系送电 ②低速5分钟正常后再高速运行钳工风机启动高速前必须至少低速运转5分钟
