重庆品胜科技有限公司 023-67033527

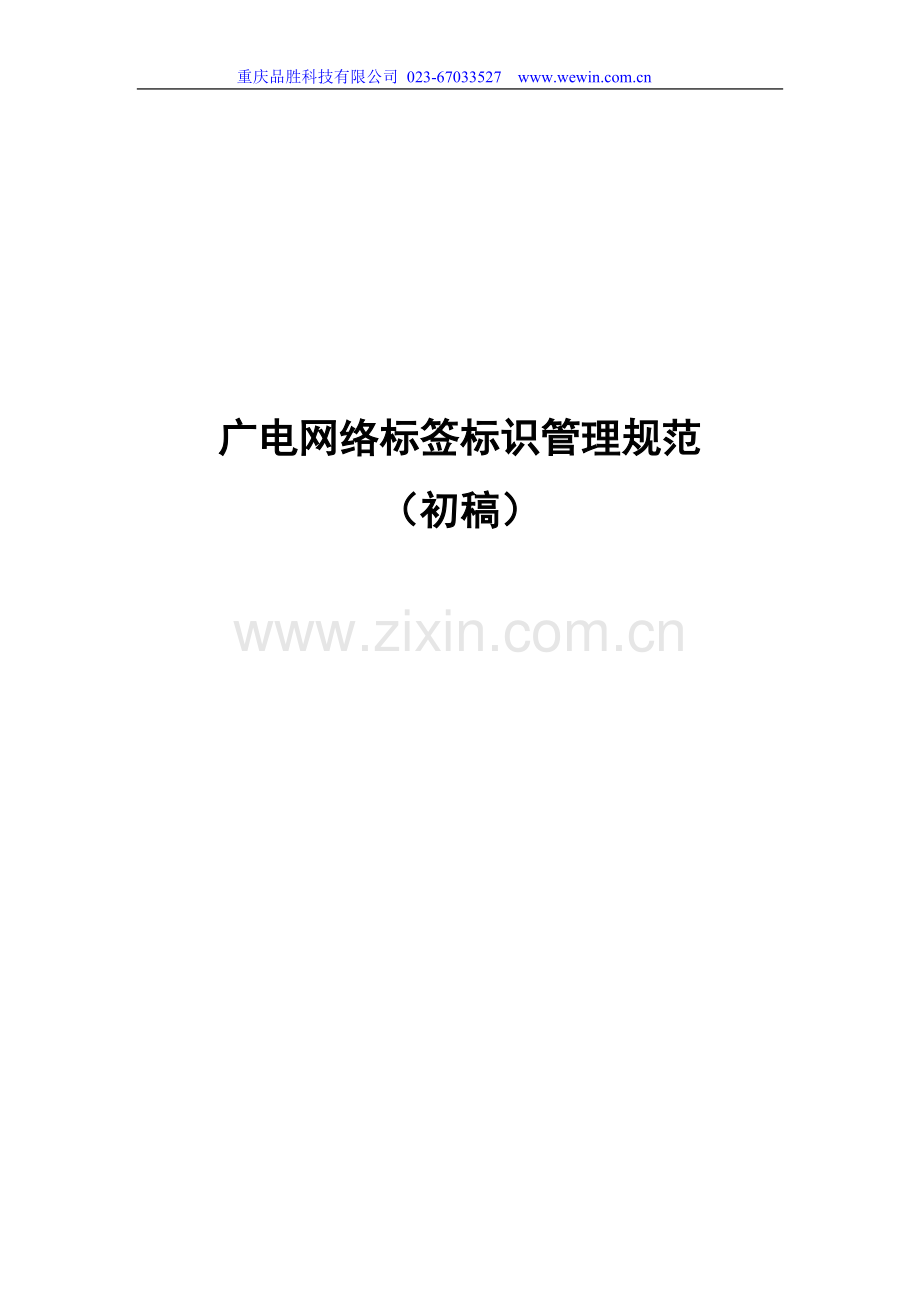

广电网络标签标识管理规范
(初稿)

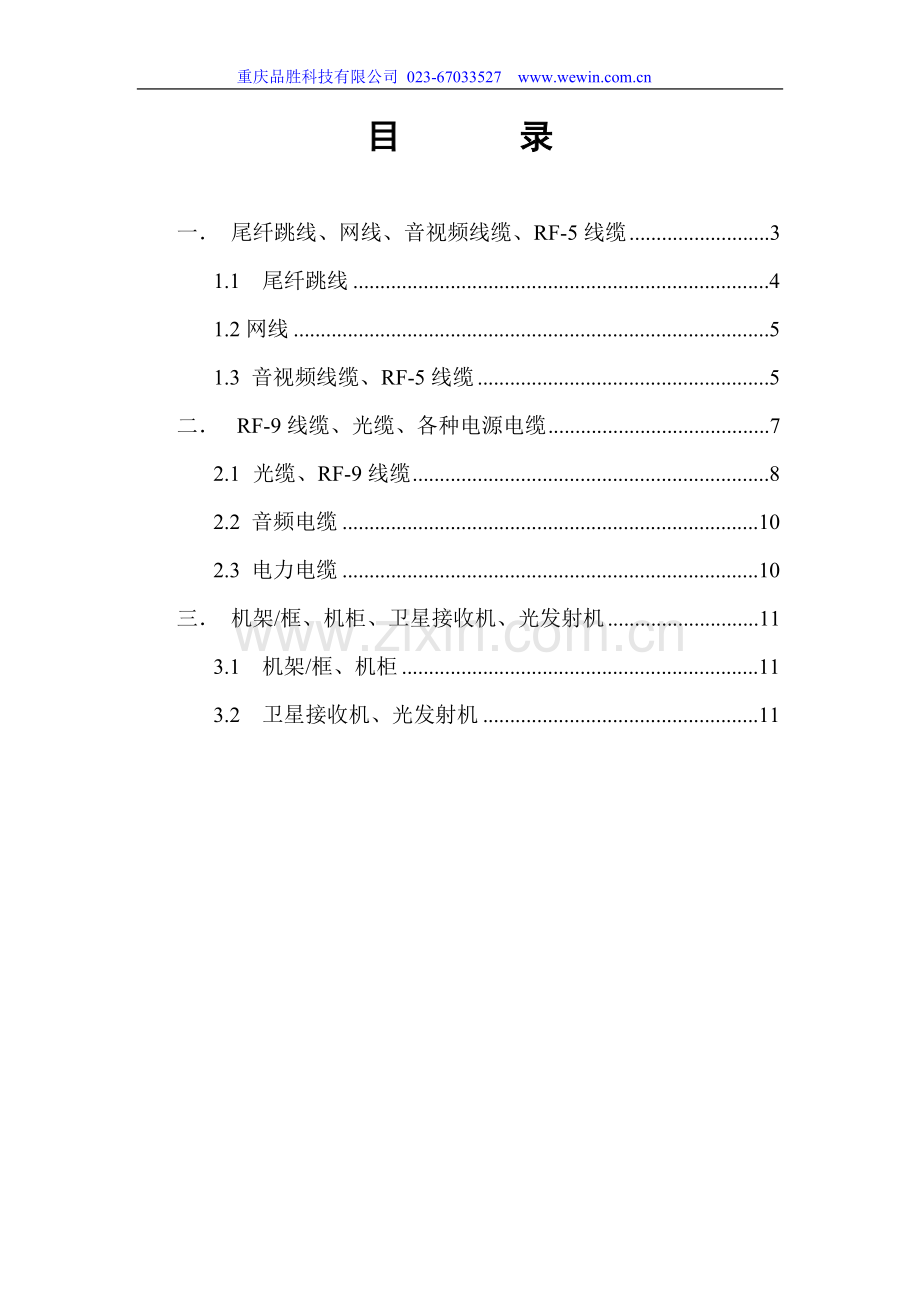

目 录
一. 尾纤跳线、网线、音视频线缆、RF-5线缆 3
1.1 尾纤跳线 4
1.2网线 5
1.3 音视频线缆、RF-5线缆 5
二. RF-9线缆、光缆、各种电源电缆 7
2.1 光缆、RF-9线缆 8
2.2 音频电缆 10
2.3 电力电缆 10
三. 机架/框、机柜、卫星接收机、光发射机 11
3.1 机架/框、机柜 11
3.2 卫星接收机、光发射机 11
广电网络系统需用标签标注的线缆类包括:尾纤跳线,网线,RF-5线缆,RF-9线缆,音视频线缆,光缆井挂签, 各类电源线缆等。在线缆两端均应进行标识,线缆拐弯及汇集处应增加标识。线缆标识内容应包括:承载业务名称、线缆起点和终点。鉴于标签(牌)尺寸限制,线缆标识的业务名称、线缆起点和终点以全局名称为基础,采用简化名称进行标识。
一. 尾纤跳线、网线、音视频线缆、RF-5线缆
尾纤跳线,网线,音视频线缆,RF-5线推荐采用旗形标签标识,标签用专用标签机打印,字体为黑体加粗,字号适当;沿水平方向走向的线缆采用T型标签;沿竖直方向走向的线缆采用F型标签。
建议使用:旗形系列线缆标签(F型/T型)
型号:Q-02F-250(白色/红色/绿色/黄色/蓝色)
Q-02T-250(白色/红色/绿色/黄色/蓝色)
规格尺寸:F型 38mm(长度)×25mm(宽度)+48mm(尾长)
T型 38mm(长度)×25mm(宽度)+30mm(尾长)
F型标签:
沿虚线对折
T型标签:
沿虚线对折
范例
1.1 尾纤跳线
业务:区网7500至行政机房622M光路
起点:ODF架1/5-5-9 RX
终点:ODF架1/5-3-1 RX
业务:区网ECI XDM1000 1#至金凤区变10G光路
起点:ODF架1/1-1-3 RX
终点:区网ECI 1#/I1槽/SIO164/1# TX
1.2网线
业务:规约前置机(主)至通信监控架HUB网线
起点:规约前置机(主)网卡1#:172.16.1.8
终点:7楼前端机房/通信监控架HUB
1.3 音视频线缆、RF-5线缆
至切换台
CCTV-1
线缆标签粘贴示意图
标签实物效果图:
二. RF-9线缆、光缆、各种电源电缆
RF-9线缆、光缆、各种电源电缆推荐采用挂牌标签标识,标签用专用标签机打印,字体为黑体加粗,字号适当。
建议使用:挂牌系列标签
型号:室内 G-02-100(白色/红色/黄色)
室外 S-04-100(白色)
规格尺寸:室内63mm×42mm(单面)×2
室外 90mm×60mm(单面)×2
沿虚线对折
室内挂牌:
标牌挂孔
室外挂牌:
标牌挂孔
沿虚线对折
光缆、RF-9线缆
室内:
室外:
2.2 音频电缆
2.3 电力电缆
电源线缆推荐采用红色挂牌标签
标签实物效果图:
三. 机架/框、机柜、卫星接收机、光发射机
3.1 机架/框、机柜
机架/框、机柜推荐采用平面标签标识,标签用专用标签机打印,字体为黑体加粗,字号适当。
建议使用:平面系列标签(P型)或者订做带宁夏广电LOGO的平面设备标签。
型号: P-06-SL-250(银白)
P-07-SL-250(银白)
P-08-SL-250(银白)
规格尺寸:P-06-SL-250 80mm×40mm
P-07-SL-250 90mm×55mm
P-08-SL-250 105mm×65mm
3.2 卫星接收机、光发射机
卫星接收机、光发射机推荐采用平面标签标识,标签用专用标签机打印,字体为黑体加粗,字号适当。
建议使用:平面系列标签(P型)或者订做带宁夏广电LOGO的平面设备标签。
型号: P-04-SL-250(银白)
P-06-SL-250(银白)
规格尺寸:P-04-SL-250 50mm×25mm
P-06-SL-250 80mm×40mm
标签实物效果图:
客户定制标签:
