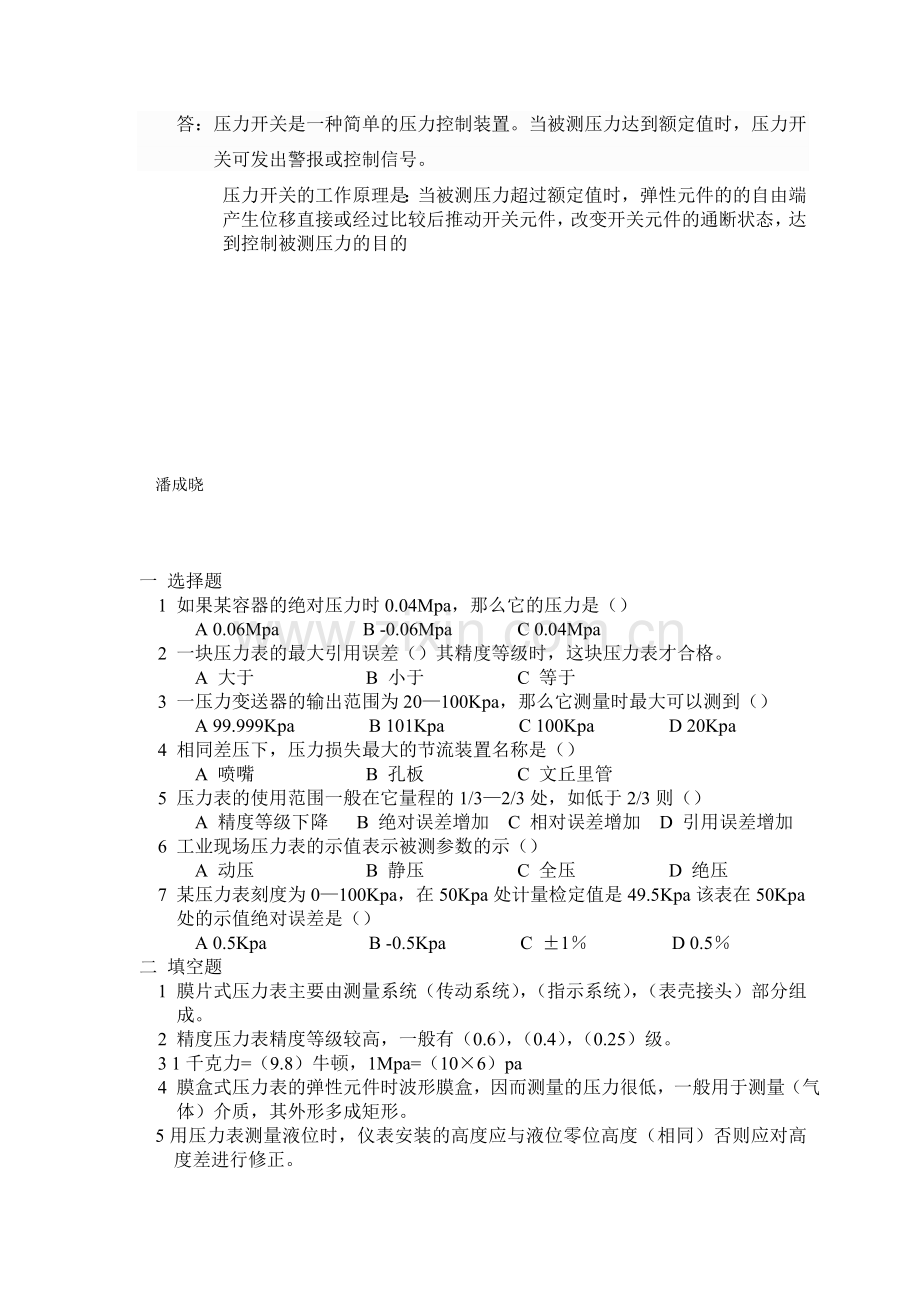

马鹏一 填空题 1压力表的型号表示中第一个字母Y表示（压力表），Z表示（真空表），YZ表示（压力真空表），其后数字表示外壳直径，故型号YZ-100指（表壳直径为100）。 2 弹性式压力计是根据弹性零件的（形变）与所受压力成比例的原理来工作的，当作用于弹性元件上的被测压力越大时则弹性元件的（变形）越大。 3测量流动介质的压力时，导压管应与介质流动方向（垂直），管口应与内壁（平齐）不得有（毛刺）。 4 DDZ型压力变送器输出无规则变化，其原因是：1（放大器和导线联接有虚焊）2（反馈动圈与壳体短路）。5因为压力、流量调节对象的时间常数小，一般不采用（微分作用）。6我厂60万吨汽轮机入口压力为（3.5）Mpa。二 选择题 1 弹性式压力表式根据（B）的弹性变形与所受压力成一定比例关系来测量压力。 A 扇形齿轮 B 弹性元件 C 游丝 2 工业现场压力表的示值表示被测参数的（C）。 A 动压 B 全压 C 静压 D 施压 3 测量压力在40Kpa以上时，宜选用压力为（B） A 弹簧压力表 B 膜盒压力表 C 任意选用 4 因为压力、流量调节对象的时间常数小，一般不采用（B）A 积分作用 B 微分作用 C 比例作用 5一测量管道蒸汽压力的压力表安装在管道下部5m处，其测量的压力值比管道内实际压力值（B） A 偏小 B偏大 C 不变三 判断题 1 测量压力时所选用的压力表的满度值与被施压力范围越接近压力表的指示值越精准。 2 安装在取压点上方的压力变送器，应采用正向迁移来修复零点。 3 工业压力表应经常检定最长周期不超过一年。 4 防爆式接点压力表应该垂直安装在便于拆装无外来撞击以及震动的地方。 5 用压力法测量开口容器液位时，液位高低取决于介质密度和容器横截面。 四 简答题 1 写出压力，绝对压力，表压力的定义？答：压力是指垂直且均匀地作用于单位面积上的压力 绝对压力是指以完全真实作为零标准表示压力 表压力是指绝对压力低于大气压力的表压力 2 如何选用现场用压力表的量程和精度等级？答：压力表所测量的压力低于1/3量程时测量准确度较低，因此被测压力应高于1/3量程，为了使压力表安全可靠的工作，选用的压力表量程应比被测压力值高1/3量程，也就是使压力表的指示值经常在量程的1/3至2/3压力表的精度按被测压力最小值所要求的相对误差来选择。. 3 什么是压力开关？它的工作原理？答：压力开关是一种简单的压力控制装置。当被测压力达到额定值时，压力开 关可发出警报或控制信号。 压力开关的工作原理是：当被测压力超过额定值时，弹性元件的的自由端产生位移直接或经过比较后推动开关元件，改变开关元件的通断状态，达到控制被测压力的目的潘成晓一 选择题 1 如果某容器的绝对压力时0.04Mpa，那么它的压力是（） A 0.06Mpa B -0.06Mpa C 0.04Mpa 2 一块压力表的最大引用误差（）其精度等级时，这块压力表才合格。 A 大于 B 小于 C 等于 3 一压力变送器的输出范围为20100Kpa，那么它测量时最大可以测到（） A 99.999Kpa B 101Kpa C 100Kpa D 20Kpa 4 相同差压下，压力损失最大的节流装置名称是（） A 喷嘴 B 孔板 C 文丘里管 5 压力表的使用范围一般在它量程的1/32/3处，如低于2/3则（） A 精度等级下降 B 绝对误差增加 C 相对误差增加 D 引用误差增加 6 工业现场压力表的示值表示被测参数的示（） A 动压 B 静压 C 全压 D 绝压 7 某压力表刻度为0100Kpa，在50Kpa处计量检定值是49.5Kpa该表在50Kpa处的示值绝对误差是（） A 0.5Kpa B -0.5Kpa C 1 D 0.5二 填空题 1 膜片式压力表主要由测量系统（传动系统），（指示系统），（表壳接头）部分组成。 2 精度压力表精度等级较高，一般有（0.6），（0.4），（0.25）级。 3 1千克力=（9.8）牛顿，1Mpa=（106）pa 4 膜盒式压力表的弹性元件时波形膜盒，因而测量的压力很低，一般用于测量（气体）介质，其外形多成矩形。5用压力表测量液位时，仪表安装的高度应与液位零位高度（相同）否则应对高度差进行修正。三 判断题1 压力时垂直均匀作用的单位面积上的力，它的法定单位是牛顿（） 2 力平衡压力变送器与电容式压力变送器一样，都是利用弹性元件受压后产生的位移变换成电量的（）3 用两只较高精度的压力变送器可取代相同精度的一只差压变送器来测量压力（）四 简答题1 什么是压力？压力和压强是一会事吗？答：压力指垂直均匀作用在单位面积上的力。在物理学中巴压力称压强。2 测量压力的仪表，按其原理不同，可分为几类？各是什么？ 答：可分为四大类，分别为 1液柱式压力计 2弹簧式压力计 3电器式压力计 4活塞式压力计3 标准大气压的物理含义是什么？ 答：标准大气压定义为在温度为0和标准重力加速度下，760mm高的水银柱垂直作用在底面的压力。4 什么是绝对压力？大气压力？表压及真空度？他们相互关系怎么样？ 答：绝对压力是指被测介质作用在容器单位面积上的全部压力。地面空气柱所产生的平均压力为大气压。绝对压力与大气压力只差称为表压力。如果被测流体的绝对压力低于大气压，则压力表所测的压力为负压，其值称为真空度5 应变式压力变送器式如何吧压力信号变换成电流信号的？ 答：通过测量粘结在弹性元件或弹性元件制成一体的应变电阻阻值的大小来测量受压弹性元件的应变，用应变电阻阻值表示压力，从而将被测压力信号转换成电信号。、朱彩霞一 填空、1、 为了保证压力表的链接处严密不漏，安装时，应根据被测压力的特点，和介质性质加装适当的密封垫片，测氧气压力时，不得使用浸（扁圆，椭圆）垫片，（丝扣）化合物垫片，测量乙炔压力时，不得使用（油，有机，铜）垫片。2、 绝对压力变送器与差压变送器工作原理基本相同，所不同的是低压部分作成（密闭室）把膜盒内部的压力抽成（真空）。3、 测量液体压力时，取压点应设在管道的（下半部），导压管的最高点应装设的最低点应装（排液装置）。4、 仪表位号PDRC中的含义是（压差）。5、 精密压力表精度等级较高，一般有（0.6）、（0.4）、（0.25）级。一、 选择题1、 我们常说“蒸汽压力只有40公斤”换算成国际标准单位近似为（B）。A 、40MPa B、4 MPa C、400 MPa D、0.4 MPa2、仪表引压管路的强度和严密性试验压力一般应为设计压力的（D）。A 、1.5倍 B、1.15倍 C、1.25倍 D、液体试压时为1.25倍，气体试压时为1.15倍3、用差压法测量容器液位时，液位的高低取决于（D）。 A、压力差和容器截面 B、压力差和介质密度 C、压力差、容器截面和介质密度 D、压力差、介质密度和取压点位置4、对于差压变送器，排污前应先将（C）关死。 A、三阀组正压阀 B、三阀组负压阀 C、三阀组正负压阀 D、三阀组平衡阀5、压力取源部件在同管段时，应安装在温度屈原部件的（B）。 A、上游 B、下游 C、都可以三、判断题1、角接取压和法兰取压只是取压方式不同，但标准孔板的本体结构是一样的。（）2、当被测压力低于大气压时，被测压力引至单管压力计的单管中去。（）3、压力式液位计，可用来测量敞口容器中的介质液位。（）4、用静压式液位计测量液位时，介质密度变化对测量无影响。（）5、一台测量范围为50150kPa绝压的绝对压力变送器在校验时，发现只要通上电源，仪表就有12mA输出，这种现象是否正常（）四、简述题1、简述节流孔板有哪几种取压方式？答： 角接取压法 法差取压法 理论取压法 径距取压法 等接取压法2、 写出至少2中非法定压力单位与法定压力单位Pa(帕斯卡)之间的换算关系？答：1毫米水柱=9.81Pa 1毫米汞柱=1.333102 Pa 1工程大气压=9.8102 Pa1巴（bar）=105 Pa2， 为什么压力的调节一般不采用微分规律？答：对于压力管被控变量来说，对像调节通道时间常数To较小，而负荷又变的较快，这是微分作用和积分作用都要引起振荡，对调节质量影响很大，故不采用微分调节规律。3、 什么是压力，它的法定计量单位是什么？答：压力时垂直均匀作用在单位面积上的力，它的法定计量单位是帕斯卡（简称帕），符号为Pa），1Pa就是1牛顿（N）的力作用在1平方米面积上所产生的压力。4、 调整差压变送器时，零点和量程会不会相互影响？答：调整量程时，因为改变了仪表的力平衡关系，所以影响零点，调整零点时，虽也会引起膜盒，密封膜片，拉条等弹性元件的位置变化，因而产生附加力，但是很微小，所以一般不影响量程。
