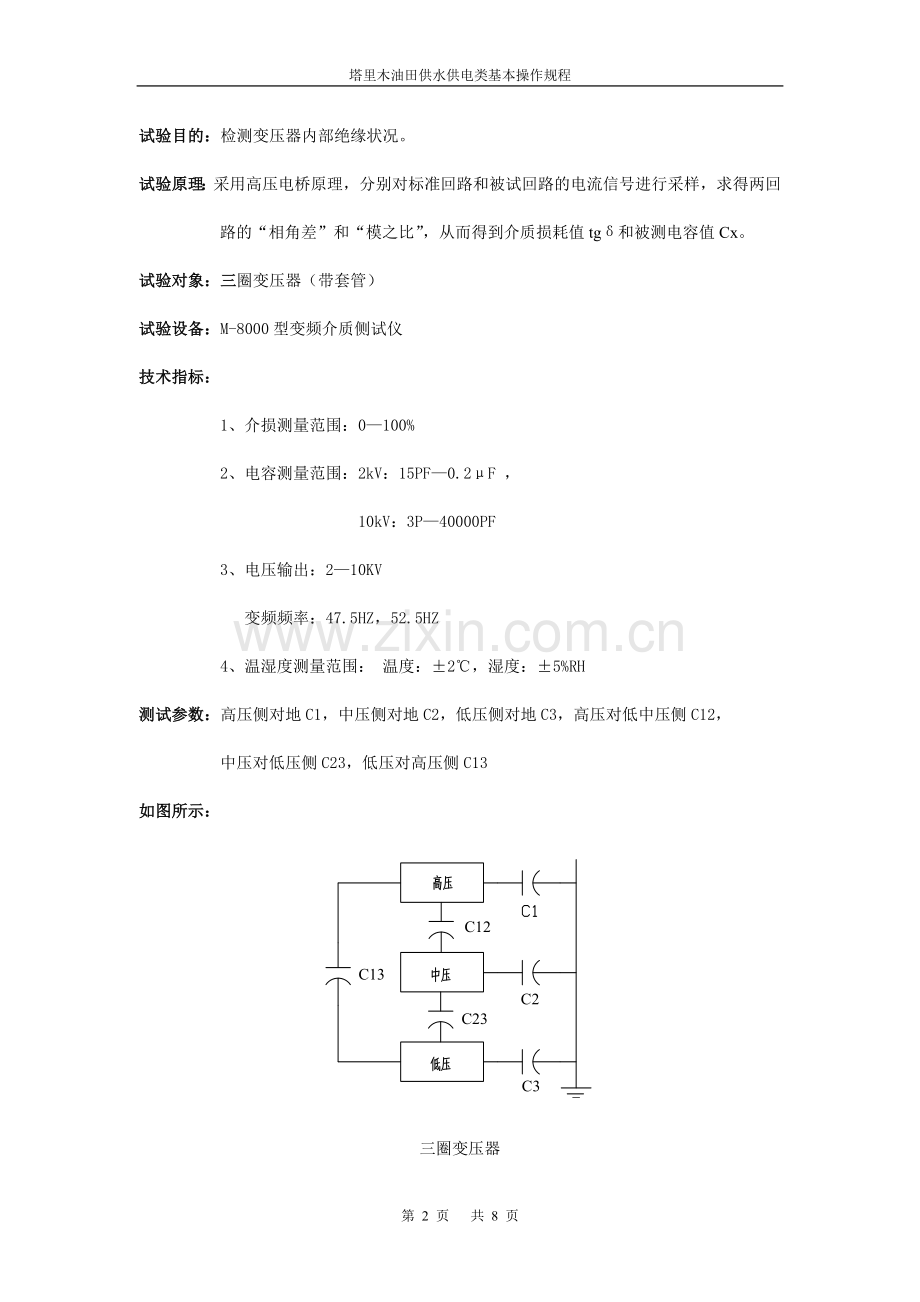

塔里木油田供水供电类基本操作规程 变压器介损试验操作规程 第Ⅰ级 第3-3 页 第Ⅱ级 第4-8页 [ ] -操作 M - 图示 ( ) -确认 I - 〈 〉 -安全 P - 生效 签字 日期 编制: 站队主管 年 月 日 工程师 年 月 日 设备 年 月 日 安全 年 月 日 主管经理 年 月 日 版本 No.1.00 年 月 日 审核: 文件编码:CZGC-TLM-YQSCJSB-DLCSD-005-2007 版本更新记录 版本号 日期 再版原因 试验目的:检测变压器内部绝缘状况。 试验原理:采用高压电桥原理,分别对标准回路和被试回路的电流信号进行采样,求得两回路的“相角差”和“模之比”,从而得到介质损耗值tgδ和被测电容值Cx。 试验对象:三圈变压器(带套管) 试验设备:M-8000型变频介质侧试仪 技术指标: 1、介损测量范围:0—100% 2、电容测量范围:2kV:15PF—0.2μF , 10kV:3P—40000PF 3、电压输出:2—10KV 变频频率:47.5HZ,52.5HZ 4、温湿度测量范围: 温度:±2℃,湿度:±5%RH 测试参数:高压侧对地C1,中压侧对地C2,低压侧对地C3,高压对低中压侧C12, 中压对低压侧C23,低压对高压侧C13 如图所示: 三圈变压器 Ⅰ级状态描述 初始状态S0 变压器符合试验所需条件 100 变压器做符合试验所需条件的操作 110 试验设备与试验接线准备 状态S1 变压器处于试验状态 200 变压器介损试验 最终状态FS 待测试品恢复原样,整理试验设备 300 拆除试验接线和整理试验设备 Ⅱ级 动作执行和确认 初始状态S0 变压器符合试验所需条件 警 告:高空跌落危险!触电危险! 防范措施: 1、工作中正确穿戴劳保用品。 2、在2m以上的变压器平台上工作须正确使用安全带。 3、试验时与高压挂钩保持至少0.7m的安全距离。 紧急停机:在出现危害人身,设备安全的紧急情况时,可以迅速关闭仪器电源开关或切断仪器电源。 操作 100 变压器做符合试验所需条件的操作 101 I [ ] - 给待测试品做安全措施 102 I ( )- 安全措施正确无误 103 I ( )- 变压器已与高压线路隔离 104 I ( )- 通知P接好放电棒的接地线 105 I [ ] - 通知P用接地的放电棒给各侧线圈放电 106 I [ ] - 通知P给各侧线圈验电 107 P ( )- 各侧线圈确无电压 110 试验设备与试验接线准备 111 I [ ]- 准备M-8000型变频介质侧试仪 112 I [ ]- 将透明双色接地线一端夹在地网上 113 I [ ]- 将双色线的另一端可靠的接于控制箱面板的接地螺栓上 114 I [ ]- 将红色测量线插入面板的测量插座 115 I [ ]- 将蓝色屏蔽线插入面板的屏蔽插座 116 I [ ]- 将高压电缆头一端插入箱体侧面的高压插座内并锁住 117 I [ ]- 将控制箱的过流开关置于“ON” 118 I [ ]- 插好220V交流电源插头 119 I [ ]- 通知P做试验监护 状态S1 待测试品处于试验状态 200 变压器介损试验 201 I [ ]- 准备测量高压侧对地绝缘介质参数 202 I [ ]- 通知P将中压侧和低压侧线圈三相相互短接 203 P [ ]- 将屏蔽线的鳄鱼夹夹在中低压线圈的短接线上 204 P [ ]- 将测量线的鳄鱼夹可靠夹在地网上 205 P [ ]- 将高压挂钩挂于高压线圈的出线端上 206 I [ ]- 通知P做实验监护 207 I ( )- P试验监护到位 208 I ( )- 控制面板上的过流开关在“ON”位置 209 I [ ]- 开启仪器电源开关 210 I ( )- 仪器显示正常 211 I [ ]- 按“工作方式”键选择“内接”方式 212 I [ ]- 按“接线方式”键选择“工频反接”方式 213 I [ ]- 按“电压设置”键选择10kV试验电压 214 I [ ]- 按“测量/换页”键进行测量 215 I [ ]- 测量结束后记录测试数据 216 I [ ]- 按“测量/换页”键翻页记录数据 217 I [ ]- 准备测量中压侧对地绝缘介质参数 218 I [ ]- 将过流开关置于“0ff”位置 219 I [ ]- 按“工作方式”键退回测量前设置菜单 220 I [ ]- 通知P用放电棒给各侧线圈放电 221 I [ ]- 通知P给各侧线圈验电 222 P ( )- 各侧线圈确无电压 223 P [ ]- 解下中低压线圈的短接线 224 P [ ]- 将高压侧和低压侧线圈三相相互短接 225 P [ ]- 将屏蔽线的鳄鱼夹夹在高低压线圈的短接线上 226 P [ ]- 将测量线的鳄鱼夹可靠夹在地网上 227 P [ ]- 将高压挂钩挂于中压线圈的出线端上 228 I [ ]- 通知P做实验监护 229 I ( )- P试验监护到位 230 I ( )- 控制面板上的过流开关在“ON”位置 231 I [ ]- 重复211-216步操作 232 I [ ]- 准备测量低压侧对地绝缘介质参数 233 I [ ]- 将过流开关置于“0ff”位置 234 I [ ]- 按“工作方式”键退回测量前设置菜单 235 I [ ]- 通知P用放电棒给各侧线圈放电 236 I [ ]- 通知P给各侧线圈验电 237 P ( )- 各侧线圈确无电压 238 P [ ]- 解下高低压线圈的短接线 239 P [ ]- 将高压侧和中压侧线圈三相相互短接 240 P [ ]- 将屏蔽线的鳄鱼夹夹在高中压线圈的短接线上 241 P [ ]- 将测量线的鳄鱼夹可靠夹在地网上 242 P [ ]- 将高压挂钩挂于低压线圈的出线端上 243 I [ ]- 通知P做实验监护 244 I ( )- P试验监护到位 245 I ( )- 控制面板上的过流开关在“ON”位置 246 I [ ]- 重复211-216步操作 247 I [ ]- 准备测量高压侧对中压侧绝缘介质参数 248 I [ ]- 将过流开关置于“0ff”位置 249 I [ ]- 按“工作方式”键退回测量前设置菜单 250 I [ ]- 通知P用放电棒给各侧线圈放电 251 I [ ]- 通知P给各侧线圈验电 252 P ( )- 各侧线圈确无电压 253 P [ ]- 解下高中压线圈的短接线 254 P [ ]- 将透明双色接地线可靠夹在低压线圈的出线端上 255 P [ ]- 将测量线的鳄鱼夹可靠夹在中压线圈的出线端上 256 P [ ]- 将高压挂钩挂于高压线圈的出线端上 257 I [ ]- 通知P做实验监护 258 I ( )- P试验监护到位 259 I ( )- 控制面板上的过流开关在“ON”位置 260 I [ ]- 按“工作方式”键选择“内接”方式 261 I [ ]- 按“接线方式”键选择“工频正接”方式 262 I [ ]- 按“电压设置”键选择10kV试验电压 263 I [ ]- 按“测量/换页”键进行测量 264 I [ ]- 测量结束后记录测试数据 265 I [ ]- 按“测量/换页”键翻页记录数据 266 I [ ]- 准备测量中压侧对低压侧绝缘介质参数 267 I [ ]- 将过流开关置于“0ff”位置 268 I [ ]- 按“工作方式”键退回测量前设置菜单 269 I [ ]- 通知P用放电棒给各侧线圈放电 270 I [ ]- 通知P给各侧线圈验电 271 P ( )- 各侧线圈确无电压 272 P [ ]- 将透明双色接地线可靠夹在高压线圈的出线端上 273 P [ ]- 将测量线的鳄鱼夹可靠夹在低压线圈的出线端上 274 P [ ]- 将高压挂钩挂于中压线圈的出线端上 275 I [ ]- 通知P做实验监护 276 I ( )- P试验监护到位 277 I ( )- 控制面板上的过流开关在“ON”位置 278 I ( )- 重复260-265步设置和操作 279 I [ ]- 准备测量低压侧对高压侧绝缘介质参数 280 I [ ]- 将过流开关置于“0ff”位置 281 I [ ]- 按“工作方式”键退回测量前设置菜单 282 I [ ]- 通知P用放电棒给各侧线圈放电 283 I [ ]- 通知P给各侧线圈验电 284 P ( )- 各侧线圈确无电压 285 P [ ]- 将透明双色接地线可靠夹在中压线圈的出线端上 286 P [ ]- 将测量线的鳄鱼夹可靠夹在高压线圈的出线端上 287 P [ ]- 将高压挂钩挂于低压线圈的出线端上 288 I [ ]- 通知P做实验监护 289 I ( )- P试验监护到位 290 I ( )- 控制面板上的过流开关在“ON”位置 291 I ( )- 重复260-265步设置和操作 292 I [ ]- 将过流开关置于“0ff”位置 293 I [ ]- 按“工作方式”键退回测量前设置菜单 最终状态FS 待测试品恢复原样,整理试验设备 300 拆除试验接线和整理试验设备 301 I [ ]- 关闭仪器电源开关 302 I [ ]- 断开仪器220V交流电源 303 I [ ]- 通知P用放电棒给各侧线圈放电 304 P ( )- 验明各侧线圈无残余电压 305 P [ ]- 拆除变压器上所有试验接线 306 P [ ]- 依次拆除和整理仪器上高压电缆线,测量线,屏蔽线 307 P [ ]- 最后拆除和整理双色接地线 308 P [ ]- 整理试验设备 第 8 页 共 8 页
