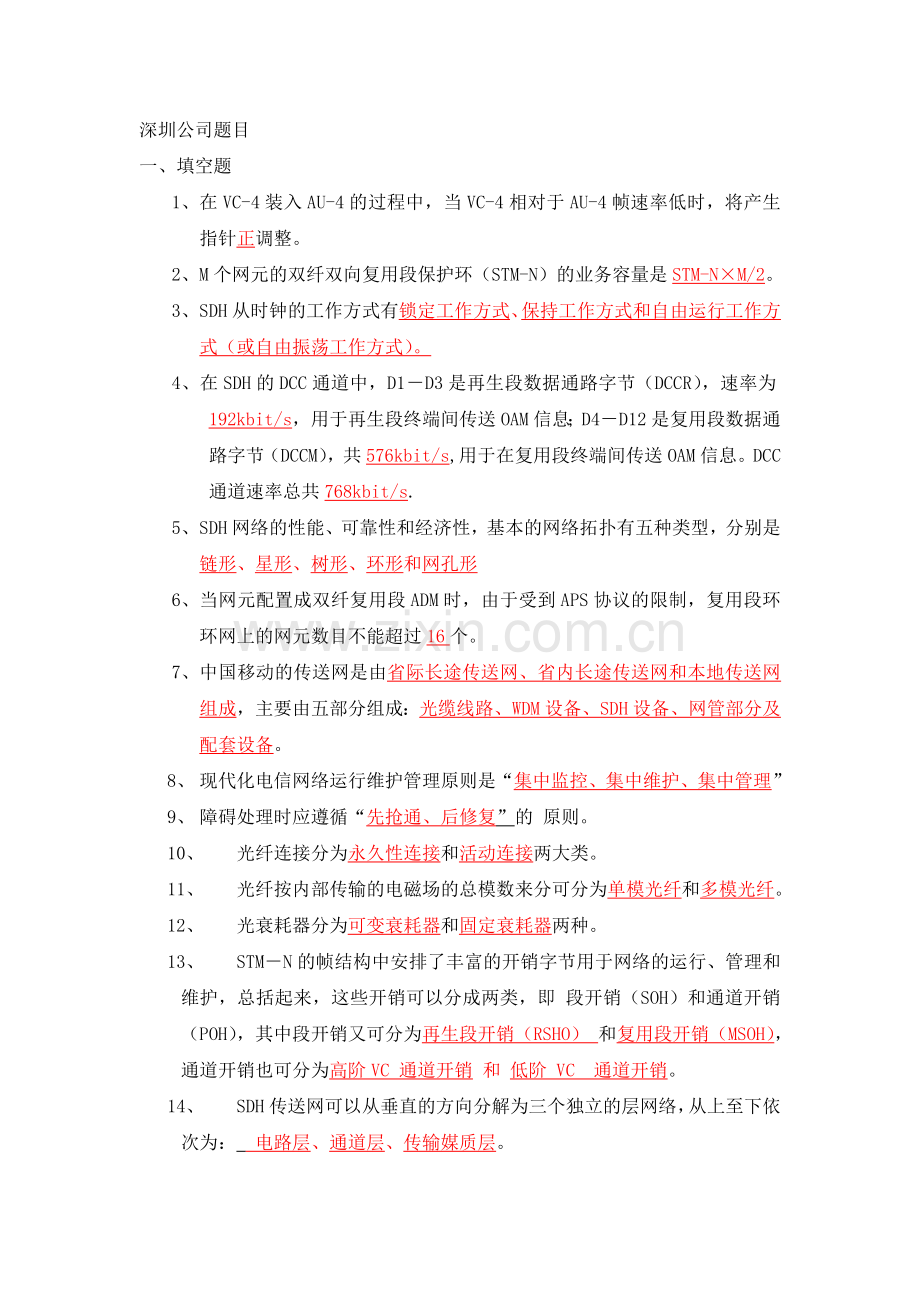

传输深圳公司题目题目3.doc_第1页
第1页 / 共15页
传输深圳公司题目题目3.doc_第2页
第2页 / 共15页


点击查看更多>>
资源描述
深圳公司题目 一、填空题 1、 在VC-4装入AU-4的过程中,当VC-4相对于AU-4帧速率低时,将产生指针正调整。 2、M个网元的双纤双向复用段保护环(STM-N)的业务容量是STM-N×M/2。 3、 SDH从时钟的工作方式有锁定工作方式、保持工作方式和自由运行工作方式(或自由振荡工作方式)。 4、在SDH的DCC通道中,D1-D3是再生段数据通路字节(DCCR),速率为192kbit/s,用于再生段终端间传送OAM信息;D4-D12是复用段数据通路字节(DCCM),共576kbit/s,用于在复用段终端间传送OAM信息。DCC通道速率总共768kbit/s. 5、 SDH网络的性能、可靠性和经济性,基本的网络拓扑有五种类型,分别是链形、星形、树形、环形和网孔形 6、 当网元配置成双纤复用段ADM时,由于受到APS协议的限制,复用段环环网上的网元数目不能超过16个。 7、 中国移动的传送网是由省际长途传送网、省内长途传送网和本地传送网组成,主要由五部分组成:光缆线路、WDM设备、SDH设备、网管部分及配套设备。 8、 现代化电信网络运行维护管理原则是“集中监控、集中维护、集中管理” 9、 障碍处理时应遵循“先抢通、后修复”的 原则。 10、 光纤连接分为永久性连接和活动连接两大类。 11、 光纤按内部传输的电磁场的总模数来分可分为单模光纤和多模光纤。 12、 光衰耗器分为可变衰耗器和固定衰耗器两种。 13、 STM-N的帧结构中安排了丰富的开销字节用于网络的运行、管理和维护,总括起来,这些开销可以分成两类,即 段开销(SOH)和通道开销(POH),其中段开销又可分为再生段开销(RSHO) 和复用段开销(MSOH),通道开销也可分为高阶VC 通道开销 和 低阶 VC 通道开销。 14、 SDH传送网可以从垂直的方向分解为三个独立的层网络,从上至下依次为: 电路层、通道层、传输媒质层。 二、 问答题 1、链形自愈网1+1(PP)保护方式与1:1(MSP)保护方式有哪些不同? 答:1).保护方式不同: 采用1+1保护时,业务同时在两个信道上传输,接收端根据两个信道的信号质量进行优选一句话,就是“并发选收”的机制。 而1:1保护时,正常状态下备用通道是空闲的,可以用来承载额外业务,当主用信道发生故障时则将其务倒换到备用信道上传送,这时备用链路上的额外业务则无法传送。 2).最大业务容量不同: 采用1+1保护时,最大容量为STM-N; 采用1:1保护时,最大容量为STM-N*2. 3).要求APS协议方式不同: 采用1+1保护时可不要求, 而采用1:1保护时一定要求. 3、 写出我国规定的C-12到STM-N的复用映射结构。 答:         x3    x7 x3 xN C-12→VC-12→TU-12  TUG-2  TUG-3 VC4→AU4→AUG STM-N 4、 光纤色散的概念? 答:色散主要指集中的光能,例如光脉冲经过光纤传输后在输出端发生能量分散,导致传输信号畸变。在数字通信系统中,由于信号的各频率成分或各模式成分的传输速度不同,在光纤中传输一段距离后,将互相散开,脉宽加宽。严重时,前后脉冲将互相重叠,形成码间干扰,增加误码率,影响了光纤的带宽,限制了光纤的传输容量。(传导距离,频率影响传导速度) 省公司题目 一、 填空 1、 STM-4信号的帧结构有 个字节,其中RSOH有 个字节。 (9720 108) 2、 SDH的三种映射方法是 、 、 ;两种工作模式为 、 。 (异步映射 比特同步映射 字节同步映射 浮动VC模式 锁定TU模式) 3、 个C12基帧组成一个复帧。 (4) 4、 ITU-T规定网络自愈的时间是 。 (50ms) 5、 SDH设备一般选取 为最低级别时钟,这样在所有可跟踪的时钟源都丢失的情况下,时钟单元最终将工作在 。 ( 内部时钟源 自由振荡状态) 二、 选择 1、 相邻两个指针调整事件的间隔至少为多少帧? ( d ) a) 无要求。 b) 2帧。 c) 5帧。 d) 3帧。 2、 最通用的映射工作方式是( d ) a) 字节同步浮动模式。 b) 字节同步锁定模式。 c) 比特同步锁定模式。 d) 异步映射浮动模式。 3、 通道保护环,在环路正常的情况下,拔纤后未发生倒换,这种情况有可能是因为什么原因?(a b d) a) 支路通道设置为无保护。 b) 拔的是备环光纤。 c) 协议未启动。 d) 备环通道不可用。 4、 四个站点构成的STM-N复用段保护环,当发生保护倒换时(b c) a) 支路板上出现PS告警。 b) 交叉板出现PS告警。 c) 说明线路上有断纤或某些设备单元出故障。 d) 某些VC12通道信号劣化。 5、 时钟板何时进入保持工作模式?(d) a) 当前跟踪的时钟基准源丢失的情况下,时钟模块进入保持工作模式。 b) 最高优先级别的时钟基准源丢失的情况下,时钟模块进入保持工模式。 c) 时钟板出现故障的情况下,时钟模块进入保持工作模式。 d) 当可跟踪的全部时钟源都丢失的情况下,时钟模块进入保持工作模式。 三、 判断 6、 SDH传输体制可将PDH三种数字系列及ATM等数字系列映射到VC-4中。 (√) 7、 与SDH相比较,PDH对业务的调度、网络的自愈实时性强。 (×) 8、 无输入信号上光路传输,光路上传送的是AIS信号。 (√) 9、 对PDH信号通道性能的监控,主要是通过线路编码时增加冗余码来实现的。(√) 四、 简答 简述异步映射的概念、特点。 异步映射——对映射信号的特性无限制,无须网同步、仅利用净负荷的指针调整将信号适配装入SDH帧结构。 特点:异步映射只有浮动模式,对业务类型和内容无限制,信号有无帧结构均可,接口简单,引入的映射时延少,适合各种信号特性,通用性大,能直接分/插出各次PDH群信号。 东莞公司题目 一、填空题 1、 光同步传输系统中,时钟是其一大特色,时钟的工作方式有哪几种:跟踪方式、保持方式、自由振荡方式 2、 2M接口的阻抗特性一般有非平衡式的____75___Ω和平衡式的__120_____Ω两种。 3、 PCM 基群由 32 个时隙组成,分别用 TS0、TS1、----TS31表示,每个时隙编为 8 位二进制码,其抽样频率为 8KHz,故帧周期为____125____。 4、 G.652光纤在波长1310nm的衰减常数技术指标为____0.4DB/km ______, G.655光纤在波长1550nm的衰减常数技术指标为______0.25DB/km _____。 5、 光纤通信系统存在着三个传输窗口,他们的传输光波波长分别为:______850_____nm、______1310_____nm、_____1550______nm。其中零色散点位于______1310_____nm,最小衰减点位于______1550_____nm窗口。 6、 光波在光纤中传播时会有一定的损耗,假设光源耦合进光纤的耦合效率是80%,发送端耦合进光纤的光功率大小是-3dB,在光纤中传输时的损耗是0.5dB/km,不考虑光纤微弯对功率的影响,则传输30km后接收端光功率的大小是_-18_dB,传输50km后接收端光功率的大小是_-28_dB。 7、 光纤传输中监控信道和其它数据信号一起传送,其中监控信号的速率是____2__Mb/s,对它的误码性能规定误码率不能超过1×10-10_。 8、 SDH中公务电话一般利用__E1___、__E2___开销字节。 9、 在SDH中再生段开销字节J0的速率是_64__ kbit/s。 10、 标准的C12速率是_2176_kbit/s。 11、 中国的SDH标准中一个STM-4包含__252__个VC12。 12、 测试2M口输入抖动容限的时候,PRBS应该选择使用_215-1_。 13、 接收机过载光功率定义为:在接收点处达到_1×10-10_的BER值时平均接收光功率的最大值。 14、 如果线路时钟比设备时钟快,设备将出现___负__指针调整(选填“正”、“负”)。 15、 管理单元指针AUPTR的有效值是多少_0~782__。 16、 支路单元指针TUPTR的有效值是多少_0~139_。 17、 SDH STM-1的帧结构是__9__行×__270__列。 18、 一个复帧包含了__4___个基帧。 19、 N个网元组成的STM-14单向通道保护环业务最大容量是_4×STM-1__。 20、 N个网元组成STM-4二纤复用段保护环全环最大业务容量是_2N*STM-1__。 21、 察看开销S1字节的值是0X02,此时钟是G. _811___时钟。 22、 PDH信号最终复用成SDH光信号,需经过:___映射___、__定位__、___复用__三个步骤。 23、 MS-AIS的含义:整个STM-N帧内除STM-N RSOH外全部为“1” 。AU-AIS 的含义: STM-N帧内除STM-N RSOH和MSOH外全部为“1” 。 TU-AIS 的含义: VC-12和TU-12指针全部为“1” 。 24、 如果设备温度过高,应该检查 传输设备的防尘网、风扇电源,应该如何处理 清洗防尘网和确保风扇电源的正常运行 。 25、 对于华为传输设备Optix 2500+,复用段保护功能由线路板发送K1、K2字节,由 主控板运行协议,由 交叉 板执行保护倒换动作。 二、选择题 1、 在光传送网中,下面___B____设备具有在不分接和终结群路信号的条件下提供将支路信号接入或分出传输线路的能力。 A、TM B、ADM C、REG、 D、DXC 2、 保护时间是衡量自愈环性能的重要指标之一,环的周长1200km,节点数小于16个时,SDH通道保护环的倒换时间应该小于___C____ A、10ms B、18ms C、50ms D、100ms 3、 对于光纤环路结构,当业务量教大时,____A___比_______更经济;当以汇聚型业务为主时采用_______比较合适,而当以均匀分布型业务为主时,采用_______比较合适。 A、 四纤环,两纤环,通道保护环,复用段保护环 B、 两纤环,四纤环,通道保护环,复用段保护环 C、 四纤环,两纤环,复用段保护环,通道保护环 D、 两纤环,四纤环,复用段保护环,通道保护环 三、不定项选择题: 2、4个155M采用字节间插复用的方式构成1个622M信号,下面描述正确的有:___D____ A、 622M信号中,有4个D1、D2、D3。 B、 622M信号中,有4个K1、K2。 C、 622M信号中,有4个E1、E2。 D、 622M信号中,有12个A1、A2。 3、下面关于段开销中K1K2字节的作用描述错误的有:___D____ A、 传送复用段保护倒换协议 B、 复用段告警回告 C、 复用段告警指示 D、 复用段误码回告。 4、如果设备上告HPLOM告警是因为检测到下列那个字节有错误:___A____ A、 H4字节 B、 J0 C、 C2 5、以下关于时钟板描述,错误的是___AD____。 A、 ITU-T建议,SDH时钟的自由振荡的精度要求优于±4.6ppm,属于G.812时钟。 B、 同步信号在网络上传送20个网元之后必须用Bits去抖; C、 时钟板进入保持模式后,要求时钟保持的时间是24小时; D、 SDH的工作时钟源只能通过时钟同步网(外时钟)引入。 7、下列那些因素会引起传输设备温度过高___ABC____ A、 风扇损坏; B、 机柜或设备子架门没有关好; C、 布线不规范,堵塞出风口。 8、关于指针调整,以下说法正确的是___B____; A、 AU、TU指针调整都是以1个字节为单位进行调整; B、 当收端连续8帧收到无效指针值时,设备产生AU—LOP告警(AU指针丢失); C、 当VC4的速率(帧频)高于AU—4的速率(帧频)时产生正调整; D、 本站检测到有低阶通道有TU指针调整事件,则表示本站发生了指针调整 9、2M电信号的码型是:___A____ A、 HDB3 B、 加扰的NRZ C、 CMI 11、以下从时钟的几种工作模式、精度最高的是哪一种? ___B____ A、 内部自由振荡模式 B、 跟踪同步模式 C、 跟踪保持模式 12、接收灵敏度是定义在接收点处为达到__D__的BER值,所需要的平均接收功率最小值: A、 1×10E-3 B、 1×10E-6 C、 1×10E-7 D、 1×10E-10 13、如果光接口类型为L-1.2,它表示___A____ A、155M长距光板,1550nm窗口 B、622M长距光板,1550nm窗口 C、155M长距光板,1310nm窗口 D、622M长距光板,1310nm窗口 14、 设备支持的组网形式及自愈方式中不需要APS协议的是___BC____ A、 线性1:1复用段 B、 单向通道保护环 C、 双向通道保护环 D、 子网连接保护 15、 下列说法错误的是___D____ A、 比特同步映射对信号帧 B、 异步映射对信号的帧结构,是否与网同步均无要求 C、 字节同步映射对信号的帧结构以及是与网同步均有要求 D、 异步锁定映射也是常见的映射方式之一 16、 引发AU-AIS的告警有__AB_____ A、LOS、LOF B、MS-AIS C、HP-REI、HP-RDI D、OOF 17、 STM-N光信号经过线路编码后___CD____ A、 线路码速会提高一些 B、 线路码中加入冗余码 C、 线路码速还是为STM-N标准码速 D、 线路码为加扰的NRZ码 18、 以下说法正确的是___ABD____ A、结合抖动指的是去映射 B、STM-1信号中第3个字节的等效传输速率均为64kb/s C、STM-N、VC-12、VC-4及C3的帧频均为PDH中的E1信号帧频一致 D、扰码的作用是为了使信号便于在线路上传输 19、 利用支路板的各种自环功能来隔离设备故障和连线故障时,要判断是设备故障,应用何种环回功能___A____ A、 本地环回 B、 远端环回 C、 不环回 20、 适用于单模传输的窗口有___BD____ A、 段开销及通道开销 B、 1310nm C、 1530nm D、 1550nm 四、判断题 1、 数值孔径NA是光纤的重要光学特性,NA越大,光纤的聚光能力越强,可以得到越高的耦合效率,所以购买的光纤的NA越大越好。 (错)。NA增大时光纤的带宽下降,并且光纤的损耗增加,所以不能只从聚光能力上考虑,NA通常是0.1~0.3 2、 光纤传输网络中模间色散是光纤传输上每个模的群时延的不同引起的,只有多模光纤才有模间色散,单模光纤不存在模间色散现象。 ( 对 ) 3、 光缆中的光纤是由类似于玻璃的高纯二氧化硅组成,所以严禁挤压、严重弯曲光缆,不过光纤受水的影响不大,所以光缆可以在潮湿的环境下工作,而且不用特别的防水措施。 (错)。光缆不可避免的工作在应力的环境下,水的存在会加速光纤表面裂缝的扩展,使光纤容易断裂,缩短寿命。必须在光缆的径向和轴向使用防水措施。 4、 DWDM传输系统网络同步时钟采用主从同步方式,各个网元通过SDH运载的2Mb/s支路信号传送的定时同步信号使用。 (错)。为了防止指针调整引起的抖动和漂移影响时钟的性能,2Mb/s支路信号不能作为定时同步信号使用。 5、 SDH的频带利用率比PDH高。 ( 错 ) 6、 在设备接收端如果检测到J1字节失配,业务肯定会中断 ( 错 ) 7、 单向通道保护环环到链的业务不能得到保护 ( 对 ) 8、 G.652光纤指在1310nm波长窗口的色散性能最佳,又称之为色散未移位的光纤(也就是0色散窗口在1310nm波长处),它可以应用于1310nm和1550nm两个波长区; ( 对 ) 9、 在将低速支路信号复用成STM-N信号时,要依次经过3个步骤:定位、映射、复用。 ( 错 ) 10、 STM-64帧信号的速率大约是10GBIT/S,它包含了4032个2M信号。 ( 对 ) 11、 VC4净负荷中没有开销字节 ( 错 ) 12、 如果网络上有指针调整产生,则肯定会有误码产生 ( 错 ) 13、 如果网络上有误码,则必定会产生指针调整 ( 错 ) 14、 SDH信号接入波分系统的时候需要经过波长转化。 ( 对 ) 15、 波分系统中网管通过开销字节监控各个网元。 ( 错 ) 16、 ITU-T建议规定,复用段倒换时间不能大于50MS ( 对 ) 17、 SDH的帧速率是8000帧/秒,每个字节的速率也是8000帧/秒 ( 对 ) 18、 SDH发送的信号是加扰的NRZ码,为了收端能够更好的接收信号,其中A1、A2是不加扰的。 ( 对 ) 19、 我们的时钟同步网信号是通过SDH设备传递的,映射过程会对时钟性能产生影响。 ( 对 ) 20、 复用段保护倒换实质上是故障点两端的网元倒换,其余网元穿通。 ( 对 ) 21、 对于华为传输设备Optix 2500+,当主控板不在位时,两对偶线路板实现DCC的对穿,保证其他站点的DCC正常通信。 ( 对 ) 22、 如果本站检测到AU指针调整,则这些指针调整一定是在本站产生的。( 错 ) 23、 一般.来说,有高阶误码则会有低阶误码,反之,有低阶误码不一定有高阶误码。( 对 ) 五、简答题 1、 请简要说明SDH相对于PDH有哪些优势和劣势? 优势:a、光电接口统一,兼容性好; b、复用方式良好,低速SDH信号在高速SDH信号帧中位置固定、有规律,复用解复用很方便。 c、强大的开销功能,使得网络管理更加方便。 劣势:a、频带利用率低; b、指针调整机理复杂,给系统带来抖动和漂移不容易虑除; c、软件的大量使用对系统的安全性带来隐患。 2、 请写出2M信号复用至155M信号的步骤。 2M---C12---VC12---TU12---TUG2---TUG3---VC4---AU4---AUG---STM-1 3、 解释什么是光功率代价? 光通道代价代表了由于反射、符号间的干扰、模式分配噪声、激光器的啁啾声等引起的总的色散代价。光信号在通过光纤传送后,在接收机处测得的灵敏度与直接用可调光衰测得的灵敏度之差就是光功率代价。 4、 光接口描述中I-1的含义是什么? 局内通信,STM-1,工作窗口为1310nm,G.651光纤。 5、 A、B两站链型组网,假如A站有MSAIS告警。请问B站会检测到什么告警,是检测什么字节的哪些位得到的,值是多少? 6、 对比解释抖动和漂移。 简单地说,就是指:SDH分析仪在光的输入口对输入数据加抖动或者漂移,设备所能容忍最大的抖动或者漂移峰峰值应该不小于规范的数值。 频偏大于10Hz是抖动,小于10Hz是漂移。 六、分析题: 1、 请比较单向通道保护组网方式和复用段保护组网方式各有什么优劣势? 单向通道保护环 复用段保护环 仅适用于端到端通道的保护。 研究线路(复用段)失效后,对经过该段线路业务进行保护的技术。 能保护部分通道,不能保护环到链的业务 基于复用段级别的通道 仅用于环状拓扑,环上节点数没有限制 仅用于环状拓扑,环上节点数要求不大于16 发送端永久桥接,接收端倒换 桥接与倒换在动作时才发生,首端/尾端既是桥接节点又是倒换节点 单端倒换 环倒换 不需要协议,可靠性高 需运行APS协议,可靠性相对较差 支路板芯片支持,倒换 时间<=10ms; 倒换时间在50ms之内,相对较长。 监测通道开销 监测复用段开销 2、 请简要分析SDH设备从外部获得S1字节信息的过程。 S1字节的(b5~b8)是SDH的SSM信息,这个信息从2M bit/s BITS外时钟引入时,其结构和PCM 2M基群的结构是一样的,每一帧分为32个时隙(TS0~TS31)。只不过,BITS 时钟信号中此32个时隙大部分是没有意义的,只有第一个时隙(TS0)的部分比特用来传输同步状态信息(SSM)。BITS的2M bit/s 时钟信号也分为偶帧和奇帧,偶帧的TS0的部分比特就用来传SSM,在同一套系统中只能使用其中的某一个特定的BIT位,所以,连续的4个偶帧才能传送一个完整的SSM信息。如果外时钟是2MHZ则没有携带SSM信息。 3、 某局传输组网为通道保护环,如下图所示,一日局方在整理光纤的时候,不小心将NE3网元的东、西向光纤接反了。请问光路正常时业务是否正常?若环上发生断纤,对通道保护倒换有何影响?在局方已上业务的情况下,你如何判断光纤是否接反? 若是复用段环,东、西向光纤接反,对业务有何影响? (1)NE3接反,不影响业务,但由于NE3和NE4网元时钟互跟,会引起指针调整,严重时可能导致业务受到影响。 (2) 若环上发生断纤,通道保护倒换不受影响 (3)通过下插MS-RDI告警或修改J1字节上报的HP-TIM告警来检查光纤是否接反。 (4)复用段环,东、西向光纤接反,业务不通。 七、画线题 1. 不同的光纤有不同的特性,使用时应当根据不同的需要来选择,用线分别连出下列光纤和它们的特性: a) G.652光纤 1550nm色散移位光纤,低损耗,零色散 b) G.653光纤 1550nm损耗最小光纤,适用DWDM c) G.655光纤 1310nm色零散,低损耗,色散受限距离短 d) G.652光纤 1550nm色散移位光纤,低损耗,零色散 G.653光纤 1550nm损耗最小光纤,适用DWDM e) G.655光纤 1310nm色零散,低损耗,色散受限距离短 佛山题目 二:选择 1, “AIS”的等效二进制内容是:B a 一长串“0” b 一长串“1” c一长串“01” d 一长串“110“ 2, 2.5G 双纤双向城域网中,某节点ADM设备最大可上下2M电路的数量是B a 1024 b 504 c 63 d 8 3, 以下几种传输网物理拓扑类型, __C___安全性最高 a 线性 b 树型 c 环型 d 星型 三,问答题 1,传输设备初验中需对设备的光接受灵敏度进行测试,请画图示意测试的连接,并叙述测试过程: 误 码 仪 S D H B S D H A 发 光口 ―――― 电口 a ――― 收 c 测试过程: 误码测试仪从电口发伪随机信号到被验SDH(SDHA)设备,SDHA设备经光口发到下游SDHB 设备,环回伪随机信号接可变衰耗器,(置最大值)经SDHA光口后送误码仪。连接完成后 调校可变衰耗器,减少衰耗量,直到误码仪开始出现误码,取其临界点,卸下可变衰耗器接SDHA一端,在c点用光功率计测量来自SDHB的方向的光强,即为被测设备的灵敏度。
