塔里木大学课程设计

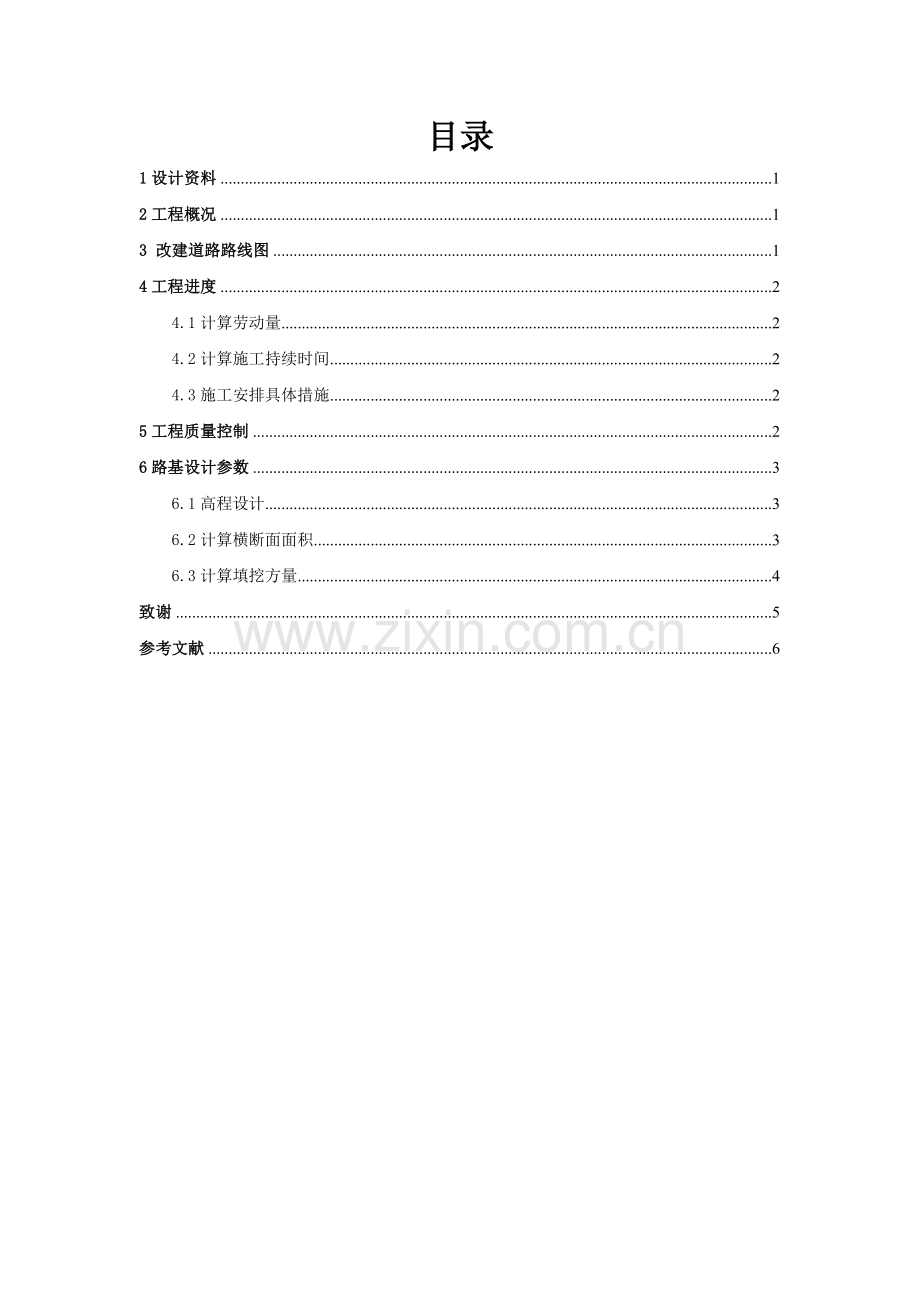

目录
1设计资料 1
2工程概况 1
3 改建道路路线图 1
4工程进度 2
4.1计算劳动量 2
4.2计算施工持续时间 2
4.3施工安排具体措施 2
5工程质量控制 2
6路基设计参数 3
6.1高程设计 3
6.2计算横断面面积 3
6.3计算填挖方量 4
致谢 5
参考文献 6

6
1设计资料
本工程位于我国西南某省内，是某国道公路的一段改建工程，采用三级公路标准，按两阶段设计。根据施工图设计文件，完成实施性施工组织设计的编制。
2工程概况
改建起点在AK0+000.00处，终点AK7+200.00，全长7.2Km。
路基宽度7.5m。路面宽度6m，两侧各设宽度为0.75m的土路肩。路面面层为3cm的三层沥青表面处置，基层为厚20cm的水泥碎石
其他工程如桥梁、涵洞、路基防护加固、附属工程、临时工程等略，本设计不考虑。
本设计改建路段为沿溪线，河流系发育正常，坡陡沟深，地形复杂。河谷阶地为农田山坡地表灌木丛生，基岩露头处可见中厚层白云质灰岩夹硅质板岩，分布较广。
本工程沿线砂、石等建筑材料丰富，居民点较多，行政、生活用房屋可以利用，新路基本上不影响旧公路的正常通车，交通方便，这些都是施工的有利条件。
本设计假定：施工图设计与计算正确；通过现场施工调查，掌握了沿线具体情况；经复核，各分项工程量（见表1）无误；其他技术文件、有关规范和新技术资料齐全。
编号
工程名称
土石类别或结构类型
施工方法
时间定额
需用工日数
备注
单位
定额量
1
集中土方
普通土
机械
工日/100 m3
5
240
80~100马力推土机
2
集中石方
坚土
机械
工日/100 m3
300
12000
机械打眼、推土机推运
3
沿线土方
普通土
机械
工日/100 m3
5
100
推土机
4
路面基层
混灰结碎石
人工
工日/100 m3
60
1600
厚度20cm
5
路面面层
沥青表面处治
半机械
工日/100 m3
30
800
厚度3cm、汽车洒油
合计

说明：①本表为主要工程的工程数量及工日数，其他工程不考虑；
②使用工日数为实际使用的合计工，以便安排临时生活设施；
3 改建道路路线图
改建道路路线见图3.1

4工程进度
4.1计算劳动量
由工程量和相应的定额，计算得到本工程共需14740个工作日。
4.2计算施工持续时间
为确保工程有序进行，各专业队的人数在充分发挥施工机械效益的基础上按最佳劳动组合确定，再根据各专业队应完成的劳动量，计算施工持续时间，计划安排的劳动量为14740个工作日。
4.3施工安排具体措施
为了保证能够按照合同工期的要求，保证质量，按时如期完成。为此，把路基工程、路面工程分成两个施工工程，平行作业，每个工程分部采取流水作业施工，并且在施工中做好天气预报记录与收听工作，对正在进行施工路段应提前采取防雨措施或改道工序在下雨之前加班加点完工。对路面工程，考虑到材料采购运输的影响，按材料进度计划提前准备储存，不致因为材料缺少而引起工期拖延。
根据本工程特点，在施工过程中还应考虑如下因素，及时调整各项工程的施工计划。
（1）遵循客观施工规律，如在一条路段都应按照桥涵、路基、路面这样的施工顺序施工，桥台完工后才能填筑引道和锥坡等；
（2）多项工程在同一地点施工时，除应遵循客观规律外，还应经凑安排，以缩短工期；
（3）注意人力和各种资源需用量的均衡性，为实现劳动力的均衡，对涵洞、沿线土方等项目的施工期限做施工当的调整；
（4）遵守合同，尽量早日完成施工；
（5）安排的进度应留有适当的余地，便于在施工进行过程中调整，如同一桩号上的构造物、土方、路面等大项目的衔接都留有15天左右的间隔，而各项目内部的施工是经凑的。
5工程质量控制
（1）为了保证本线路工程质量达到优良，本合同段建立了完善的质量保证体系实行了工程质量制度，对工程施工的计划与进度，技术方案与工艺，工程质量，工程计量与支付，合同的履行全面的监督与管理，并制定各级监督与管理机构的职责与权力。
（2）实行全面质量管理，提高人员素质，为层层控制好工程质量，在开工之前对质检人员，技术人员等 ，围绕工程质量进行了全面的教育，使其认识到质量就是生命的重要性和严重性，并且从领导到职工都签订了质量责任状，实行了工程质量奖罚措施，促使其从主观上上新台阶。
（3）更新设备，确保质量。
工程质量的好坏，与施工机械设备状况有着不可分割的联系，设备是保证施工工艺的基础，是达到工程技术标准的可靠保证，有了的配套的设备，工程质量才有保障。为此，本合同段已投入大量的资金购置了新的机械设备，使推土机、挖掘机、压路机等全部配套，以此来满足工程施工的要求，确保工程质量达到优良。
（4)严格控制材料质量，材料质量的好坏是决定的基本条件，为此采取先检查，后使用的原则，一旦发现不合格材料，马上清除出工地。选取大的生产厂家不但要检查其质量证书，而且自己还要新手试验之后再投入使用，且要分批分期不定时抽查，一经发现质量问题坚决退回。
（5)做好施工技术交底，完善质量检验制度，确保各项施工方案正确实施。每个方案实施前，都要召集有关施工进行技术交底，使他们所做的工作和所要达到的质量目标有明确的概念。本合同段将在施工中设立质量检测中心，下设质检部和试验室。质检部负责工程质量的检查和控制，依据设计文件、施工技术规范、质量标准及监理工程师的要求。在施工过程中，对每个分项工程，每道工序的质量进行及时检查和动态监控，确保每个分项工程，每道工序都达到质量标准。试验室负责对原材半成品进行质量检测，及时给工程施工提供试验数据。通过建立完善的质量检测制度就能及时发现质量隐患，防患于未然，避免更大的质量事故，使施工质量得到保证。
（6)严格施工规范，脚踏实地搞好每一项工作
施工规范是施工中必须遵循的根本标准，万丈高楼平地起，每一虽砖每一瓦都要按标准施工，才能让高楼矗立，按规范操作施工每一项工程，才能保证整体工程的质量。施工过程中，每道工序都进行严格的质量控制，实行全过程跟踪检查，每道工序施工后经自检合格后报监理工程师人检查认可方可进入下道工序施工，对于不合格的分项工程或上道工序必须全部返工，直至合格后才能继续进行下道工序施工。
（7)安全生产
制定施工安全规章制度，经常进行安全知识的宣传和预防，所有上岗人员必须经过安全技术教育和培训，熟悉和掌握本工种各项安全操作堆积及有关规定，按规定穿戴劳保防护用品。施工场地布置合理并有足够的消防设备；生活区、机械停放区安全可靠；油库、机房等采取安全防护措施；输电线路、电器设备及主要机械关键部位经常检查是否漏电、漏油。施工的运输车辆要中速行驶，杜绝交通事故的发生。雨季施工要做好防洪排涝及防滑措施；夏季高温施工，做好职工防暑降温施工，夜间施工现场要配置符合要求的照明设备。做好工程附近群众和有关单位的协调工作，创造一个良好的内部和外部的施工环境。
（8)文明施工，做好保通工作
每个工程能否文明施工，直接体现一个施工队伍的整体素质，本合同段将在施工现场设置明显的施工标志，断行的路段将设置禁行牌、红灯，并派专人看守。不能断行的路段要设置明显隔离桩，同时将设专门的保通组，每公里一名保通员负责指挥交通，疏通车辆慢行，包括自己的施工机械车辆也应慢行。文明行驶，保证道路畅通，尽自己的最大努力不影响当地的人民的正常生活。
9)环境保护
组织人员调配工地沿线环境卫生条件，以制定相应的环保措施，做到施工场地内外不乱挖乱弃废物，施工场地废物及时清除，运到指定的地点废弃，施工场地各种材料堆放有序。对危害人体健康的、易燃易爆、化学等要严加控制，不准流漏、失散。噪音大的施工机械应远离居民区和职工生活区，能配消声器要配消声器。生活污水要挖池存放，定期清除，不准流入河中，生活垃圾全部入池，定期运走产。
为保护生态，防止水土流失，要进行植物种植，如播草籽、植草皮等，并加强管理，做到施工一处造福一方，为子孙后代假造美好的未来。
6路基设计参数
路基设计参数和土方量的计算见路基设计表和路基土方数量计算表。
6.1高程设计
根据图3.1估计地面高程，并根据所设纵坡与横坡计算设计高程，计算结果见附表2。由已知地面高程和设计高程计算填挖高度并计算填挖方数量。
6.2计算横断面面积
计算横断面面积时，将梯形或倒梯形划分为一个路拱三角形，一个以地面高程与设计高程之差为高、路面宽度为宽的矩形和两个两边边坡的小三角形，见图6.1。则四个面积之和为该断面的近似横断面面积。以下计算2个横断面面积为例。

处的横断面面积：

处的横断面面积：

6.3计算填挖方量
计算填挖方量时将相邻两个横断面面积相加取平均值再乘以该相邻两个横断面之间的距离即得到相邻两个横断面之间的填挖方量，见图6.1。以下计算三个填方量为例。
计算AK6+000处横断面与AK6+720处横断面之间的填挖方量

（a）路堤填筑

（b）路堑开挖
图6.1 路基横断面图
由于计算过程较多，所以只列以上几点作为填挖方算例，剩下各点的计算方法同上，结果见附表2。新建公路AK6+110—AK6+210路段纵断面图见附表1。

致谢
感谢李老师，在这次设计中给了我很大的帮助。让我了解到了很多之前不知道的知识例如：施工前应该做哪些准备工作，应该如何安排施工任务，对于路基路面以及他的附属设施应该如何施工等等。尤其是他严谨细致、一丝不苟的作风一直是我工作、学习中的榜样；他循循善诱的教导和不拘一格的思路给予我无尽的启迪。在此感谢在这次设计中帮助过并给予我指点同学对们。没有他们的帮助和提供资料对于我一个人来说要想在短短的几周的时间里学习到很多关于施工的知识并且完成了它是几乎不可能的事情。再次谢谢李老师和同学们的帮助！

参考文献
[1]盛可鉴、崔旭光主编，公路与桥梁施工技术.人民交通出版社，2007
[2]中华人民共和国交通部，公路工程预算定额.人民交通出版社，1992
[3]张起森主编，公路施工组织与概预算. 人民交通出版社，第二版
[4]王洪江、符长青主编，公路工程施工组织设计编制手册.人民交通出版社，2005年1月
[5]马敬坤主编，公路施工组织设计.人民交通出版社，2005年5月
