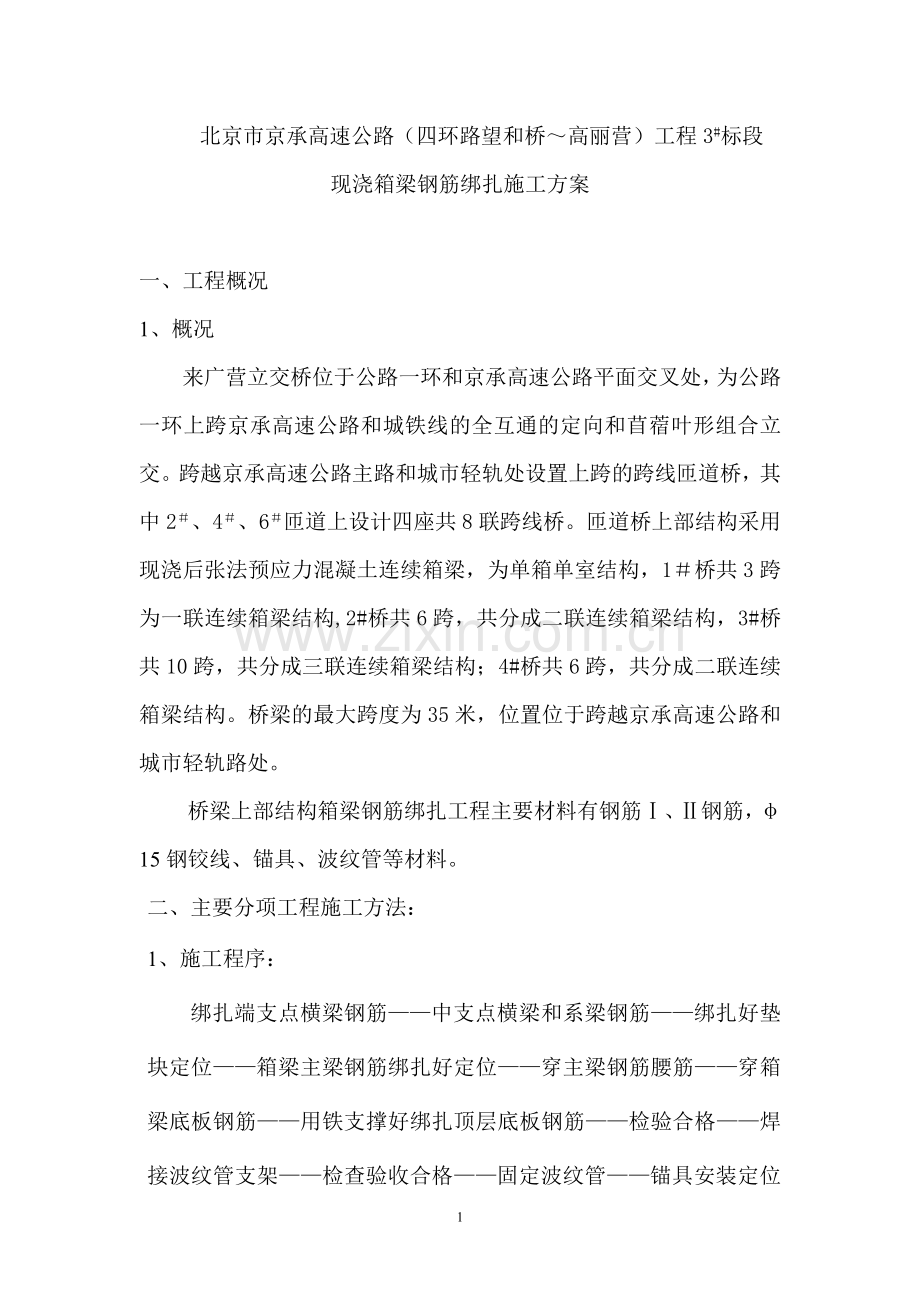

北京市京承高速公路（四环路望和桥高丽营）工程3#标段现浇箱梁钢筋绑扎施工方案一、工程概况1、概况来广营立交桥位于公路一环和京承高速公路平面交叉处，为公路一环上跨京承高速公路和城铁线的全互通的定向和苜蓿叶形组合立交。跨越京承高速公路主路和城市轻轨处设置上跨的跨线匝道桥，其中2、4、6匝道上设计四座共8联跨线桥。匝道桥上部结构采用现浇后张法预应力混凝土连续箱梁，为单箱单室结构，1桥共3跨为一联连续箱梁结构,2#桥共6跨，共分成二联连续箱梁结构，3#桥共10跨，共分成三联连续箱梁结构；4#桥共6跨，共分成二联连续箱梁结构。桥梁的最大跨度为35米，位置位于跨越京承高速公路和城市轻轨路处。桥梁上部结构箱梁钢筋绑扎工程主要材料有钢筋、钢筋，15钢铰线、锚具、波纹管等材料。二、主要分项工程施工方法：1、施工程序：绑扎端支点横梁钢筋中支点横梁和系梁钢筋绑扎好垫块定位箱梁主梁钢筋绑扎好定位穿主梁钢筋腰筋穿箱梁底板钢筋用铁支撑好绑扎顶层底板钢筋检验合格焊接波纹管支架检查验收合格固定波纹管锚具安装定位验收尺寸（合格）穿钢铰线立模绑扎箱内斜线钢筋固定内模安装绑扎第一层钢筋和悬臂斜线钢筋上层平板支撑安装上层钢筋2、测量放线：箱梁底模支好后，进行测量放线，根据已指定坐标点，用全站仪定出桥梁中心线和箱梁端支点横梁钢筋，中支点横梁的中心轴线，并测出水平标高，保证各项尺寸在允许误差范围内。3、绑扎端支点横梁钢筋、中支点横梁钢筋 钢筋质量采用双控。进场钢筋原材要求符合规范要求，并随车携带合格证。进场钢筋应具有明显的识别标签。标签上标明制造商、试验号及批号，或者其它识别该批钢筋的证明，便于现场验证。钢筋进场后，按不同规格、厂家、批号和规范规定的复试批量在监理见证的情况下取样复试，钢筋复试合格方可下料使用。钢筋材料不可紧急放行。施工现场设置统一的钢筋加工场，放置在公路一环下部，加工场四周用彩钢板围挡，保证加工区整洁。钢筋进场后，按不同的规格、厂家分批堆放到现场指定的位置并进行产品标识和检验状态标识。钢筋采用木方架空放置，不得使钢筋直接接触泥土、雨水，以免使钢筋生锈。钢筋加工按使用部位和工序施工的先后顺序进行。加工成型后的钢筋挂牌标识钢筋种类、部位和数量，避免用错。 桥梁上部构造用钢筋为级热轧光圆、和级带肋钢筋。钢筋的主要技术要求见下表：钢 筋 光圆钢筋（级）带肋钢筋（级）备 注牌 号Q， 20MnNb(b) 直 径（mm）2025/2840最小屈服强度（Mpa）235335最小抗拉强度（Mpa）370510490延伸率5（%）2516180冷弯内径d3d/4d光圆盘条钢筋调直采用卷扬机冷拉。施工时控制冷拉率不大于2%。钢筋加工在钢筋加工场进行。纵向主筋采用搭接焊接以节省钢筋接头数量。电焊及对焊工施工前要求具备焊工上岗证。焊接接头的焊缝长度、宽度、厚度符合技术规范要求。正式批量焊接前，需焊接试样，复试合格后，可进行正式焊接施工生产。施工过程中如发现有焊缝不合格的现象，可对焊接钢筋成品取样复试，不合格的钢筋全部拆除，重新加工成型。用于电弧焊焊接一级、二级钢筋按钢筋焊接规范规定选用电焊条。 如钢筋、级别、牌号、直径或焊条型号有变动，或焊工有变换，对建立的焊接参数进行校核，校核合格后方可使用。焊接接头采用帮条焊或搭接焊，双面焊焊缝长度为5d,单面焊焊缝长度为10d。桥下部构造现场钢筋接头采用绑扎搭接接头或电弧搭接焊接头。绑扎接头的搭接长度不小于规范的规定。在受拉区设置钢筋接头时，光圆钢筋设度弯钩。带肋钢筋不设弯钩，但搭接长度要增加。在受压区，对于直径为mm以下的光圆钢筋不设弯钩，以及轴心受压构件内的任何直径的纵向钢筋，均不需设弯钩，接头的搭接长度均不小于倍d。搭接部分均设三处绑扎。钢筋电弧焊接焊缝质量要求项 目焊缝规格1.帮条焊或搭接焊，每条焊缝长度（L）帮条焊接，4缝（双面焊）5d帮条焊接，2缝（单面焊）10d搭接焊接，2缝（双面焊）5d搭接焊接，1缝（单面焊）10d2.帮条钢筋总面积A3.焊缝总长度帮条焊接20d搭接焊接10d4.焊缝宽度0.7但不小于10mm5.焊缝深度0.3mm但不小于4mm钢筋接头不设置在构件受力最大处。在任一截面处有搭接接头的钢筋截面面积，在受拉区不得超过通过该截面钢筋总面积的，受压区不得超过通过该截面钢筋总面积的。钢筋搭接长度不小于d，且不小于cm。同一钢筋相邻两接头的距离，应不小于上述的搭接截面的最小距离的.倍。钢筋搭接点至钢筋弯曲起始点的距离不小应于10d。混凝土钢筋级别C20C25高于C25级35d30d25d级45d40d35d级55d50d45d钢筋的安装、支撑及固定在模板内安装钢筋时，应位置准确，为保证底模工程与钢筋之间有一定保护层，在钢筋下面垫以预制好的砼垫块，并用预埋在垫块中的铁丝绑扎在钢筋上，以免浇筑混凝土时发生移动，上下层钢筋的净距可在钢筋之间垫以短钢筋，钢筋与侧模之间的净距用预制垫块控制，垫块按双向间距80cm的梅花形布置，垫块的厚度以设计图纸给定的保护层厚度为准。双向钢筋网片采用满扣绑扎，不可跳扣，且水平分布钢筋每隔5个绑扎点，采用吊扣绑，防止混凝土浇筑施工，水平钢筋下沉。钢筋网片间，相互搭接时要保持搭接长度均匀，且在网片搭接端部及边缘牢固地绑扎，边缘搭接长度不小于一个网眼宽度。钢筋制作允许偏差：受力钢筋长度方向加工后的全长 +10mm弯起钢筋各部分尺寸 +20mm箍筋各部分尺寸 +5mm钢筋安装允许偏差：项次检查项目规定值或允许偏差检查方法1受力钢筋间距（mm）两排以上间距+5每构件检查2个断面，用尺量同排梁板、拱肋+10基础、锚碇、墩台、柱+20灌注桩+202箍筋，横向水平钢筋、螺旋筋间距（mm）0，-20每构件检查5到10个间距3钢筋骨架尺寸（mm）长+10按骨架总数30%抽查高、宽或直径+54弯起钢筋位置（mm）+20每骨架抽查30%5保护层厚度（mm）柱、梁、拱肋+5每构件沿模板周边检查8处4、固定波纹管Q3-1号桥主梁预应力钢束采用9J15（75）高强度低松弛钢铰线，钢铰线的标准强度Rby=1860Mpa，张拉端锚具为HVM159锚，成孔材料为内径8.0cm金属波纹管，主梁用C45号混凝土现浇，钢铰线、锚具、波纹管和水泥均应有出厂合格证，钢铰线除有出厂和合格证外，在使用前应重新鉴定，钢束张拉前进行摩阻试验。Q3-2号桥横梁预应力钢束采用12J15（75）高强度低松弛钢铰线，钢铰线的标准强度Rby=1860Mpa，张拉端锚具为HVM1512锚，成孔材料为内径9.0cm金属波纹管，其余同Q3-1号墩相同，共两种类型。中支点横梁预应力钢束采用87J15（75）低松弛钢铰线，其强度Rby=1860Mpa，张拉控制应力K=0.7Rby=1302 Mpa，每束拉力NK=1431KN，横梁预应力钢束采用HVM158型锚具两端张拉。波纹管，钢铰线和锚具是关键环节，直接影响梁体的质量，选料时严格照设计的要求办理，除有出厂合格证明书外，该试验的试验，该抽检的抽检。由该桥采取预穿钢铰线的施工方法，波纹管需接长的，用塑料粘接带缠好连接口，以防渗入混凝土浆；穿管顺序采取由里到外，从中间到两边的原则，波纹管就位后，要与箱梁导向主筋牢固地绑扎在一起，并注意混凝土浇注时经常抽拉钢铰线，以防张拉时受阻。安装波纹管时，易出现与普通钢筋发生矛盾，若遇此情况，适当调整普通钢筋的位置，以保波纹管的畅通和圆顺。下面为附送毕业论文致谢词范文！不需要的可以编辑删除！谢谢！毕业论文致谢词 我的毕业论文是在韦xx老师的精心指导和大力支持下完成的，他渊博的知识开阔的视野给了我深深的启迪，论文凝聚着他的血汗，他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响，在此我向他表示衷心的谢意 这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养，他们在学业上的心细指导为我工作和继续学习打下了良好的基础，在这里我要像诸位老师深深的鞠上一躬!特别是我的班主任吴廷川老师，虽然他不是我的专业老师，但是在这三年来，在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候，“明师之恩，诚为过于天地，重于父母”，对吴老师的感激之情我无法用语言来表达，在此向吴老师致以最崇高的敬意和最真诚的谢意! 感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习，生活和工作的支持和关心。三年来我们真心相待，和睦共处，不是兄弟胜是兄弟!正是一路上有你们我的求学生涯才不会感到孤独，马上就要各奔前程了，希望（，请保留此标记。）你们有好的前途，失败不要灰心，你的背后还有汽修0932班这个大家庭! 最后我要感谢我的父母，你们生我养我，纵有三世也无法回报你们，要离开你们出去工作了，我在心里默默的祝福你们平安健康，我不会让你们失望的，会好好工作回报社会的。 致谢词2 在本次论文设计过程中，感谢我的学校，给了我学习的机会，在学习中，老师从选题指导、论文框架到细节修改，都给予了细致的指导，提出了很多宝贵的意见与建议，老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪。这篇论文是在老师的精心指导和大力支持下才完成的 感谢所有授我以业的老师，没有这些年知识的积淀，我没有这么大的动力和信心完成这篇论文。感恩之余，诚恳地请各位老师对我的论文多加批评指正，使我及时完善论文的不足之处。 谨以此致谢最后，我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。开学自我介绍范文：首先，我想说“荣幸”，因为茫茫人海由不相识到相识实在是人生一大幸事，更希望能在三年的学习生活中能够与大家成为好同学，好朋友。其次我要说“幸运”，因为在短暂的私下接触我感觉我们班的同学都很优秀，值得我学习的地方很多，我相信我们班一定将是团结、向上、努力请保留此标记。）的班集体。最后我要说“加油”衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学，为老师争光、为家长争光，更是为了我们自己未来美好生活和个人价值，加油。哦，对了，我的名字叫“*”，希望大家能记住我，因为被别人记住是一件幸福的事！）查看更多与本文高中生开学自我介绍相关的文章。精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】 精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】 12
