关于缸体铸件在线快速检查的技术方案说明
关于提案一：
采用最简单的普通检具进行测量，用人工抽检的方式来满足合格率，但要求生产中注意把握产品质量，降低废品率。这样对生产条件各方面要求很高，不可能达到每样产品都可以得到检测，成品中会有不合格品存在。
关于提案二：
（采用现有市面已有的设备被动思维方式），该方案采用三坐标测量，但目前三坐标都只适用于清洁无尘环境（恒温/恒湿专有工作环境），不适用于生产线。三坐标测量速度较慢，难以满足生产节拍的需求。故该方案难以实现。
关于提案三：
可以考虑设计“大型专用量规”（其实就是专用检测设备），用LVDT测量，但该方案的难度在于所测参数众多，测量点有25个，对于孔或圆柱体，每个测量点需要3个LVDT,总共需要几十个LVDT。每个测量点需要配置LVDT伸出和收回装置，导致测量装置结构非常复杂。量规装置还需要定期维护，制做标准件，定期校准，配备专业维护人员，维护成本较高。初步估计该量规制造成本约40-50万元。尽管从技术上可以实现，但从经济效益方面考虑这个方案代价过高。
根据实际图纸，非接触测量不可行。因为非接触测量一般都用于测量光滑表面、平面物体，对于该铸造件难以实现。
综合以上几点，采用LVDT是技术上可行的方案，但从经济角度看需要慎重考虑。

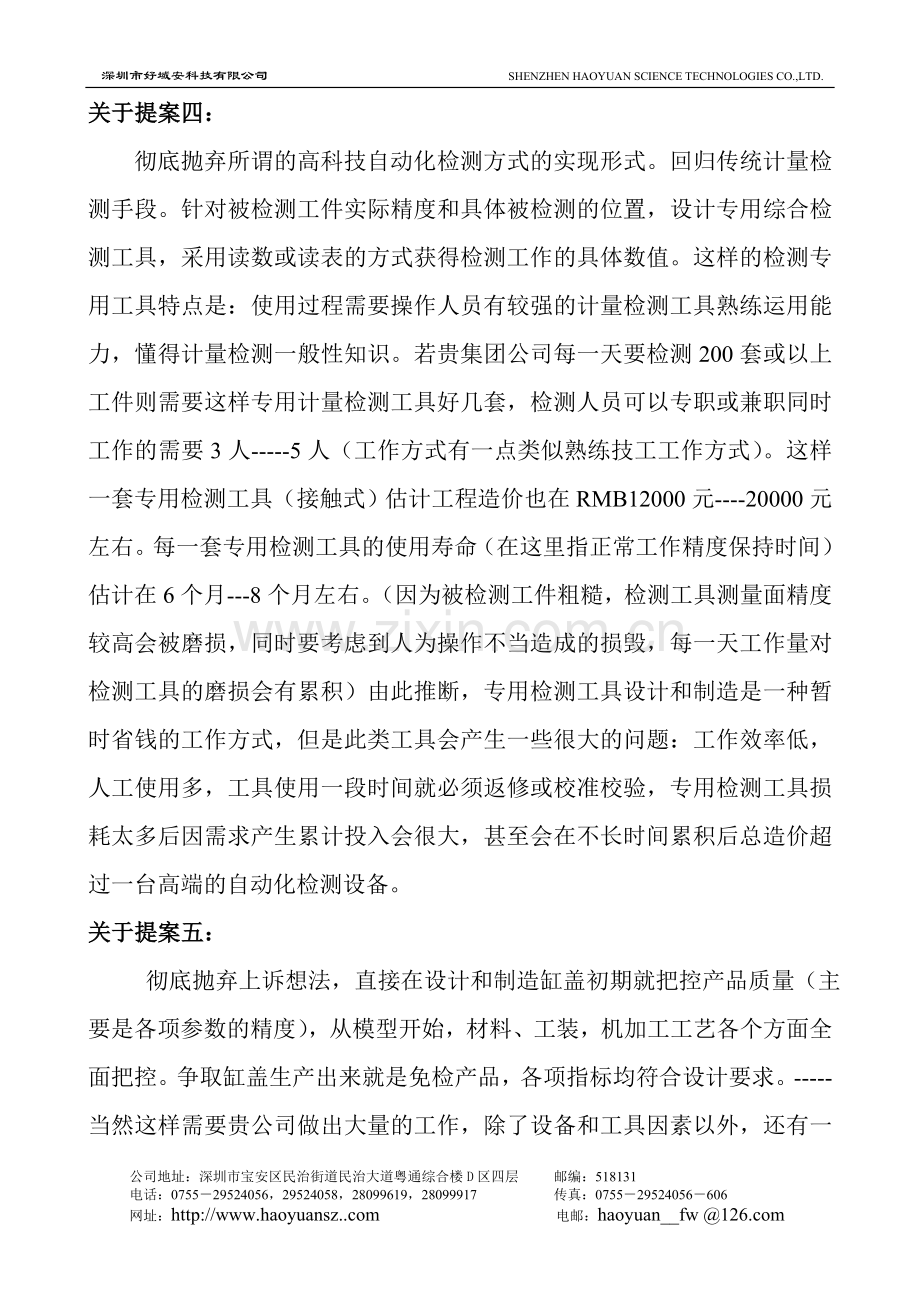

关于提案四：
彻底抛弃所谓的高科技自动化检测方式的实现形式。回归传统计量检测手段。针对被检测工件实际精度和具体被检测的位置，设计专用综合检测工具，采用读数或读表的方式获得检测工作的具体数值。这样的检测专用工具特点是：使用过程需要操作人员有较强的计量检测工具熟练运用能力，懂得计量检测一般性知识。若贵集团公司每一天要检测200套或以上工件则需要这样专用计量检测工具好几套，检测人员可以专职或兼职同时工作的需要3人-----5人（工作方式有一点类似熟练技工工作方式）。这样一套专用检测工具（接触式）估计工程造价也在RMB12000元----20000元左右。每一套专用检测工具的使用寿命（在这里指正常工作精度保持时间）估计在6个月---8个月左右。（因为被检测工件粗糙，检测工具测量面精度较高会被磨损，同时要考虑到人为操作不当造成的损毁，每一天工作量对检测工具的磨损会有累积）由此推断，专用检测工具设计和制造是一种暂时省钱的工作方式，但是此类工具会产生一些很大的问题：工作效率低，人工使用多，工具使用一段时间就必须返修或校准校验，专用检测工具损耗太多后因需求产生累计投入会很大，甚至会在不长时间累积后总造价超过一台高端的自动化检测设备。
关于提案五：
彻底抛弃上诉想法，直接在设计和制造缸盖初期就把控产品质量（主要是各项参数的精度），从模型开始，材料、工装，机加工工艺各个方面全面把控。争取缸盖生产出来就是免检产品，各项指标均符合设计要求。-----当然这样需要贵公司做出大量的工作，除了设备和工具因素以外，还有一批训练有素的好工人为前提。
以上文字内容为我好域安科技有限公司总工办几名高级工程师一段时间考虑得出的初步方案，因时间有限恐有不足，细微之处我们还没有具体构思，待客户方阅读我们提案反馈意见后，我们再做进一步考量。

方案提供单位：好域安科技有限公司（深圳部分）总工程师办公室
方案设想：好域安科技总工程师康英懋及助手。
文字工作：好域安科技有限公司市场部技术服务工程师 徐天瑜

2010年6月9日
