技术交底记录
表C2-1
编　号
01-02-C2-005
工程名称
教学科研楼（物理西楼）
交底日期
2012-8-21
施工单位
派力工程有限公司
分项工程名称
基坑支护
交底提要
桩间土支护施工

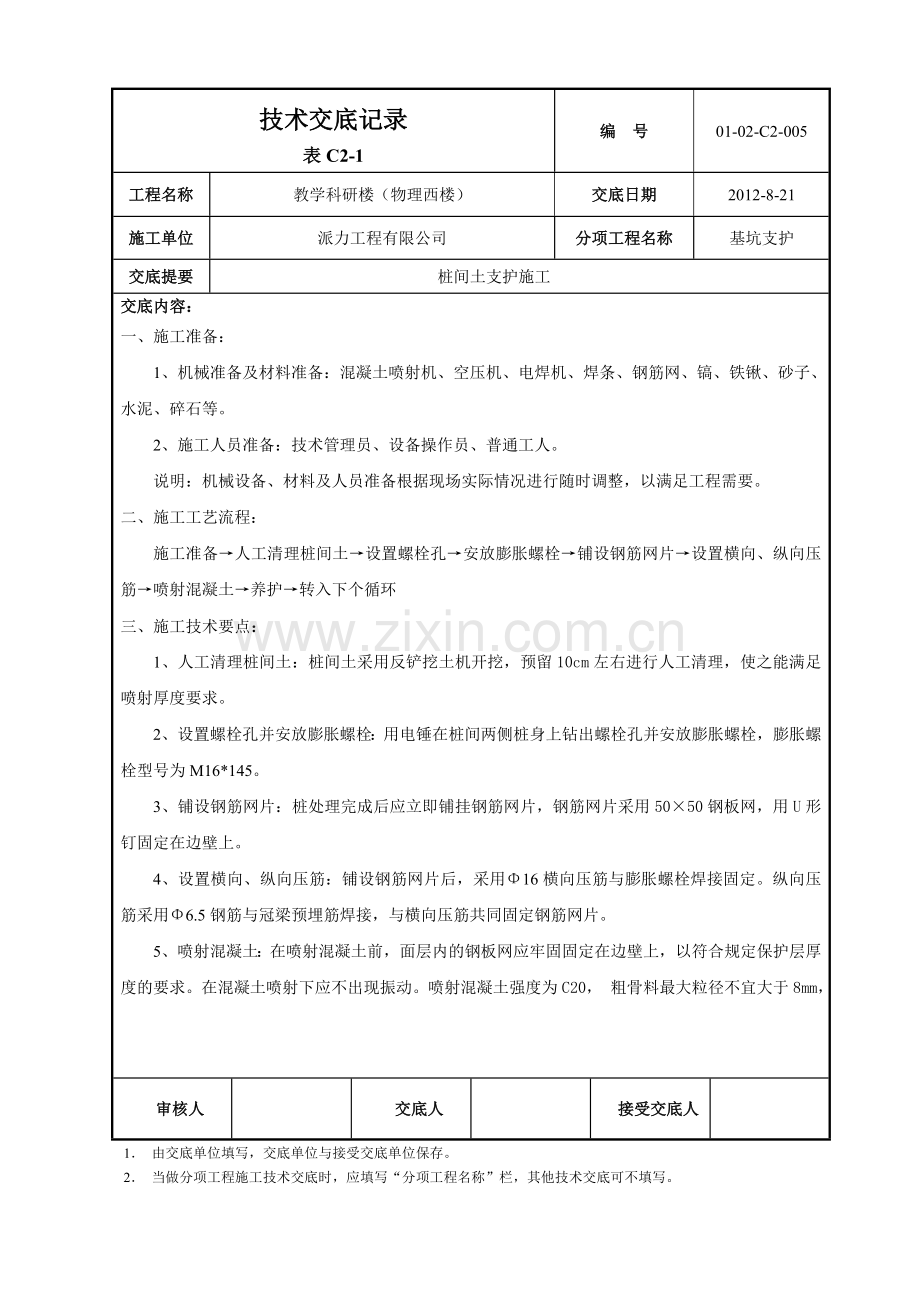

交底内容：
一、 施工准备：
1、机械准备及材料准备：混凝土喷射机、空压机、电焊机、焊条、钢筋网、镐、铁锹、砂子、水泥、碎石等。
2、施工人员准备：技术管理员、设备操作员、普通工人。
说明：机械设备、材料及人员准备根据现场实际情况进行随时调整，以满足工程需要。
二、 施工工艺流程：
施工准备→人工清理桩间土→设置螺栓孔→安放膨胀螺栓→铺设钢筋网片→设置横向、纵向压筋→喷射混凝土→养护→转入下个循环
三、施工技术要点：
1、人工清理桩间土：桩间土采用反铲挖土机开挖，预留10cm左右进行人工清理，使之能满足喷射厚度要求。
2、设置螺栓孔并安放膨胀螺栓：用电锤在桩间两侧桩身上钻出螺栓孔并安放膨胀螺栓，膨胀螺栓型号为M16*145。
3、铺设钢筋网片：桩处理完成后应立即铺挂钢筋网片，钢筋网片采用50×50钢板网，用U形钉固定在边壁上。
4、设置横向、纵向压筋：铺设钢筋网片后，采用Φ16横向压筋与膨胀螺栓焊接固定。纵向压筋采用Φ6.5钢筋与冠梁预埋筋焊接，与横向压筋共同固定钢筋网片。
5、喷射混凝土：在喷射混凝土前，面层内的钢板网应牢固固定在边壁上，以符合规定保护层厚度的要求。在混凝土喷射下应不出现振动。喷射混凝土强度为C20， 粗骨料最大粒径不宜大于8mm，
审核人

交底人

接受交底人

1． 由交底单位填写，交底单位与接受交底单位保存。
2． 当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
技术交底记录
表C2-1
编　号
01-02-C2-005
工程名称
教学科研楼（物理西楼）
交底日期
2012-8-21
施工单位
派力工程有限公司
分项工程名称
基坑支护
交底提要
桩间土支护施工
交底内容：
喷射混凝土应分段进行，同一分段内混凝土喷射顺序自上而下。喷射混凝土时，喷头与受喷面应保持垂直，距离宜为0.6~1.0m，喷射混凝土厚度为30~50mm。
6、养护：喷射混凝土应在作业完成2h后喷水强养护。

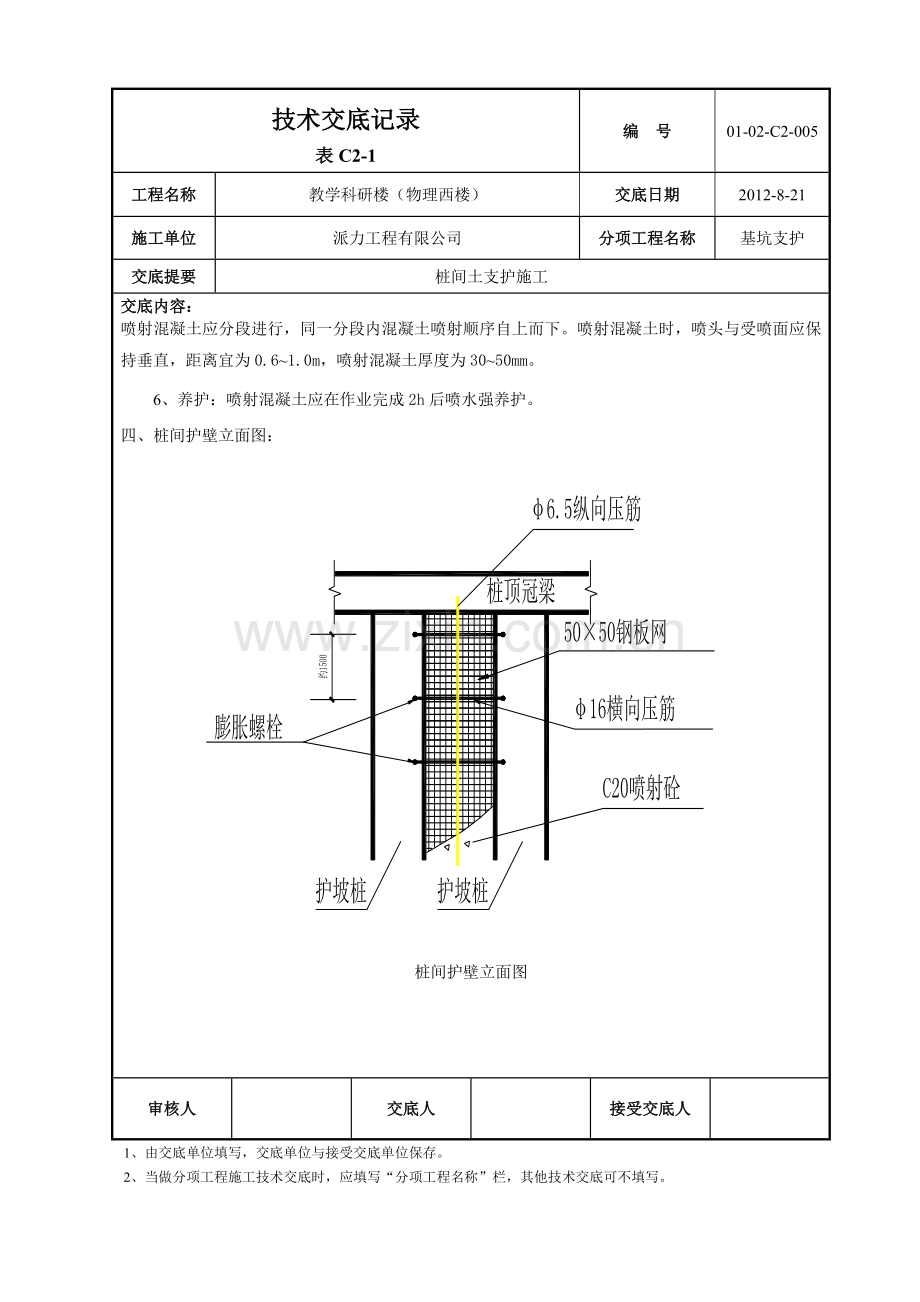

四、 桩间护壁立面图：

桩间护壁立面图
审核人

交底人

接受交底人

1、由交底单位填写，交底单位与接受交底单位保存。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
技术交底记录
表C2-1
编　号
01-02-C2-005
工程名称
教学科研楼（物理西楼）
交底日期
2012-8-21
施工单位
派力工程有限公司
分项工程名称
基坑支护
交底提要
桩间土支护施工
交底内容：
五、 安全措施及环保要求：
1、进入施工场地必须正确佩带安全帽。
2、特殊工种必须持证上岗，大型机械有专人负责指挥。
3、严禁违章指挥、违章作业。
4、现场电器设备要有防漏电措施，非电工不得安装、操作电器设备。
5、水泥、砂和碎石等细颗粒散体材料，应遮盖存放，运输时必须覆盖，不得沿途遗撒，防止扬尘。
审核人

交底人

接受交底人

1、由交底单位填写，交底单位与接受交底单位保存。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
