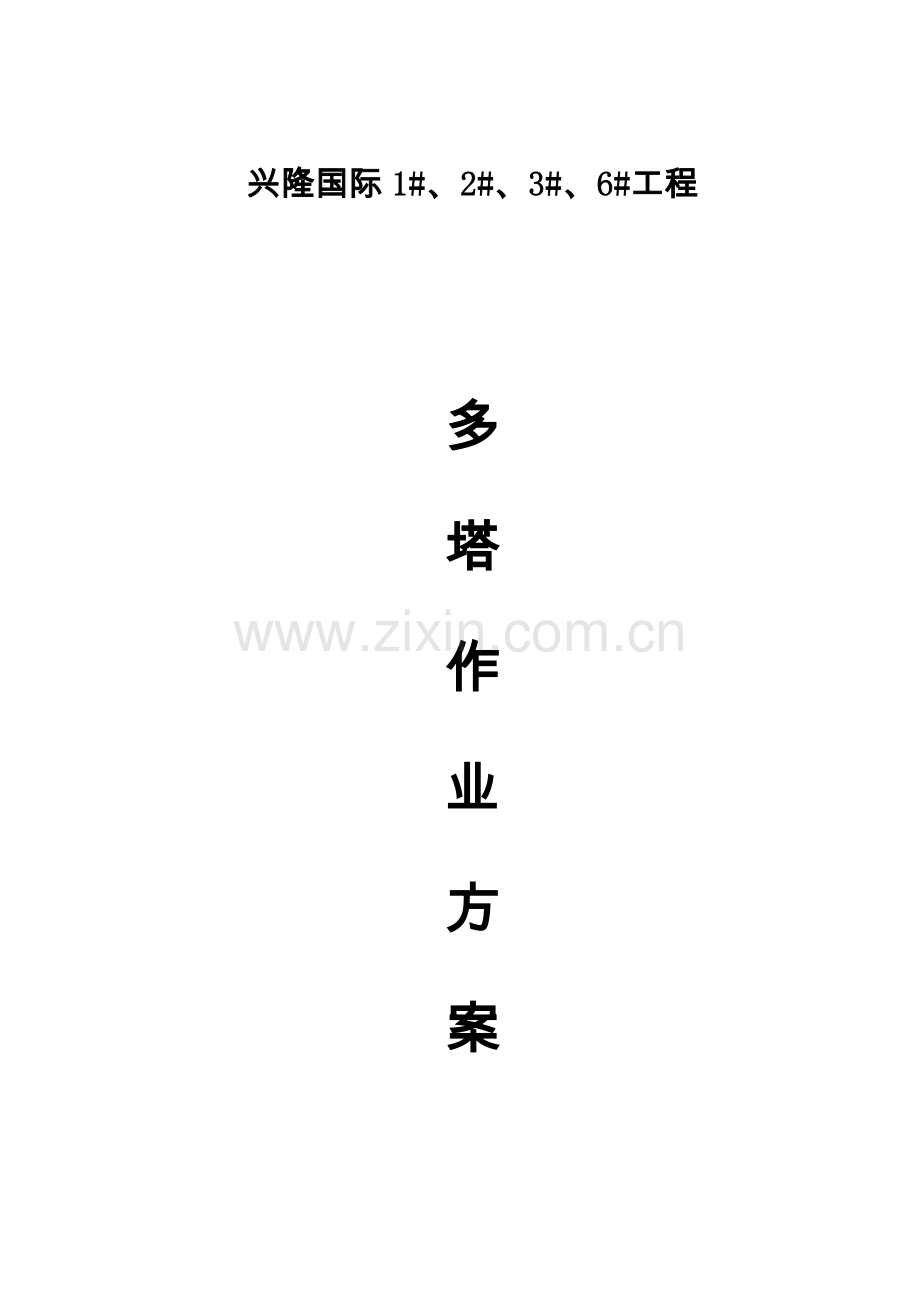

多塔作业施工方案1.doc

兴隆国际1#、2#、3#、6#工程

多
塔
作
业
方
案

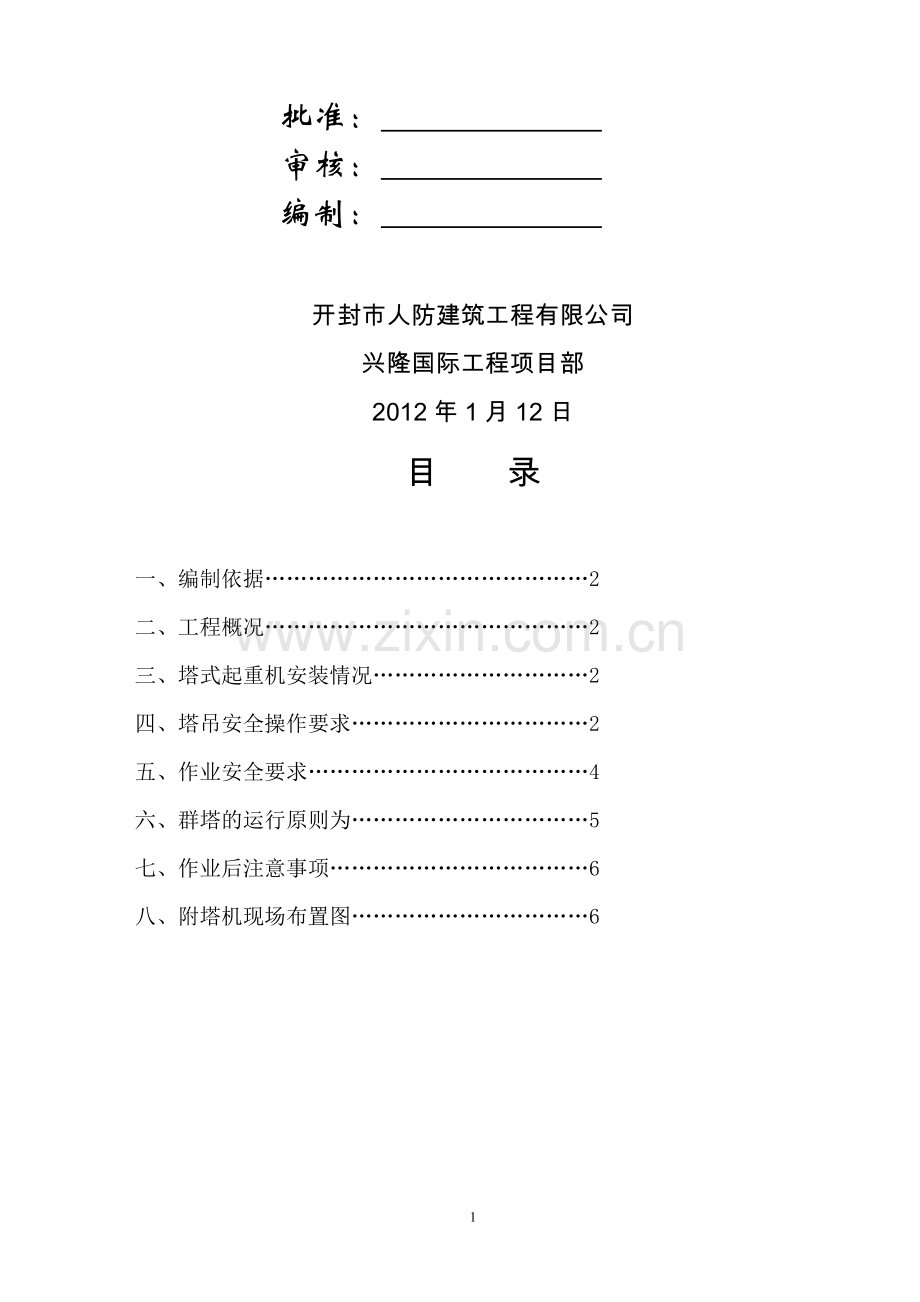

批准：
审核：
编制：

开封市人防建筑工程有限公司
兴隆国际工程项目部
2012年1月12日
目 录

一、编制依据………………………………………2
二、工程概况………………………………………2
三、塔式起重机安装情况…………………………2
四、塔吊安全操作要求……………………………2
五、作业安全要求…………………………………4
六、群塔的运行原则为……………………………5
七、作业后注意事项………………………………6
八、附塔机现场布置图……………………………6

多塔作业施工方案
一.编制依据：
施工组织设计QTZ5008型液压自升塔式起重机说明书
施工图纸及现场地质情况。
二.工程概况：
1、兴隆国际1#、2#、3#、6#楼及地下车库工程位于长垣县卫华大道南侧。本工程由长垣县兴隆置业有限公司投资兴建，北京清水爱派建筑设计有限公司设计，开封市人防建筑工程有限公司承包施工，新乡市天宇建设监理有限公司监理，化工部郑州郑州地质工程勘察院勘察。
2建筑设计概况
本工程建筑总面积约为6万㎡（含地下室），由1#、2#、3#、6#楼共4栋高层住宅楼,各栋楼的概况如下表所示：
栋 号
层 数
总建筑面积
1#楼
地下
1层
11977.92m2
地上
17层
2#楼
地下
1层
12129.43m2
地上
17层
3#楼
地下
1层
12711.00m2
地上
17层
6#楼
地下
1层
12685.75m2
地上
17层
地下车库
地下
1层
9786.02 m2
三.塔式起重机安装情况：
基础采用固定式安装，保障塔机的安装精度，塔身安装斜度小于0.3mm，整机安装好后总偏斜度小于0.6mm。
根据本工程由1#、2#、3#、6#小高层住宅楼，为保证每栋建筑施工中的连续性、满足流水的均衡、以及考虑到现场材料平面布置，结构施工阶段垂直运输配置4台塔吊。
四、塔吊安全操作要求
1.塔吊操作人员必须经过严格培训，了解塔机的构造、性能、使用范围，熟悉塔机的保养和使用过程，还必须严格执行本机的操作规程。
2.严禁超载作业，司机必须按照本塔机技术性能表和起重特性曲线图的规定作业。
3.塔机不得拉吊钓到最大幅度以外去吊重物，即在最大幅度内吊钓也不得斜拉吊重，必须是吊钓垂直起吊（也不得在吊臂左右斜拉重物。）
4.在有正反转的机构中，要反向时必须使电机停止，惯性力消失后才能开动反向开关运转。严禁突然开动正反转开关。
5.严格操作顺序，如有快慢档位的机构必须是从慢到快，停止时应由快到慢依次进行，禁止越档操作。并每过渡到下个档位时间约为2-4秒。
6.司机在进行正式作业之前，必须对各项安全装置的可靠性进行检查，绝对不允许在安全装置不可靠或失灵状态下勉强作业。
7.塔机上的所有安全保护装置，必须经常检查保养，不得任意搬动和拆卸。
8.司机应对塔机的电流、电压进行检查，在不满足电流、电压的情况下严禁作业，并有记录。
9.对塔机的各运转部件要经常检查，如螺栓有无松动，卷筒排绳的好坏，钢丝绳头的压紧情况，各润滑部位是否缺油等，若有问题应得到相应的处理后才进行作业。
10.塔机应设专门人员与司机联系或指挥吊装工作。
11.夜间作业，现场必须备有充分的照明设施。
12.在多台塔机的施工现场，应防止空间干涉。
13.吊臂、吊钓与一般动力线或照明线有干涉时应采取安全措施后才作业。
14.司机下班前，吊钩必须升起并超过周围建筑物的高度。或者吊钩避开这个幅度，最后切断地面总电源。
15.如得知天气预报超过10级大风时，塔机用缆风绳加固。
16.如遇雷雨、大暴雨、浓雾或5级以上的风力时，停止作业。
17.塔机出现临时故障要修理或保养，都必须切断地面总电源，不许带电检修。
18.塔机经过大修或转移场地重新安装后，必须严格检查各部联接件的可靠性，传动部位有无干涉，金属结构有无损坏，电气设备及安全保护装置是否可靠，若无问题，方可正式使用。
19.塔机顺时针或逆时针回转只限定一圈半左右，否则会把塔机电缆线扭断，致使塔机漏电，造成重大事故。
五、作业安全要求
1.为保证塔吊在作业时不发生碰撞，塔距尽量大于大臂旋转半径。
2.在塔吊作业过程中，塔吊司机、塔吊指挥必须持证上岗，作业中相邻塔吊的司机、指挥及司索人员要密切配合，始终保持两塔吊物之间距离不小于4米。
3.司机作业中精力要集中，并注意相邻塔吊的行动路线，当起重臂进入相邻塔吊的回转幅度范围时，要时刻注意相互避让。
4.塔吊指挥必须按规定发出指挥信号，塔吊司机按要求起落重物，当高塔作业司机不能清晰听到信号指挥人员的笛声和看到手势时，应使用旗语或对讲机进行联系。
5.塔吊司机必须严格执行起重吊装中“十不吊”：
a) 吊物重量超过机械性能允许范围不准吊。
b) 信号不清不准吊
c) 吊物下有人不准吊
d) 吊物上站人不准吊
e) 埋在地下物不准吊
f) 斜拉斜挂不准吊
g) 散物捆扎不牢不准吊
h) 零星杂物无容器不准吊
i) 吊物重量不明，吊索具不符合规定不准吊
j) 遇有大风、大雪、大雾和六级以上大风等恶劣天气不准吊。
6.超过规定重量无控制措施
当起重机的重物大于相应工况下额定值并小于额定值的100%时，应切断上升方向的电源但机构要做下降方向运动。
当起重力矩大于相应工况下额定值并小于额定值的100%时，应切断上升和幅度增大方向的电源，但机构做下降和减小幅度方向的运动。
当吊物大于起重机配种时塔机会出现大臂下倾斜配重上跳想象。
六、群塔的运行原则为
（一）1.低塔让高塔,低塔在转臂前,应观察高塔运行情况后再运行.
2.后塔让先塔,在两塔机塔臂交叉区域内运行时,后进入该区域的塔机要避让先进入该区域的塔机.
3.动塔让静塔,在两塔机塔臂交叉区域内作业时,在一塔机塔臂无回转,小车无行走,吊钩无运动,而另一塔机塔臂有回转或小车行走时,动塔机应避让静塔机.
4.轻车让重车,在两塔机同时运行时,无载荷塔机应避让有载荷塔机.
5.客塔让主塔,以不同单位实际工作区域划分塔机工作区域时,若塔机塔臂进入非本单位工作区域时,客区域的塔机要避让主区域的塔机.
6.塔机在运行中,各条件同时存在时,按以上排列顺序原则执行.
（二）塔机长时间暂停工作时,吊钩应起到最高处,小车拉到最近点,大臂按顺风向停置.
（三）塔机与信号指挥人员必须配备对讲机,对讲机经统一确定频率后必须锁频,使用人员无权调动频率,且要做到专机专用.
（四）信号指挥人员应与塔机组相对固定,无特殊原因不得随意更换指挥人员,指挥人员未经主管负责人同意,不得私自换岗.
（五）指挥过程中严格执行信号指挥人员与塔机司机的应答制度,即:信号指挥人员发出动作指令时,先呼叫被指挥塔机的编号,待塔机司机应答后,信号指挥人员方可发出塔机动作指令.
（六）信号指挥人员必须时刻目视塔机吊钩与被吊物,塔机转臂过程中,信号指挥人员还须环顾相邻塔机的工作状态,并发出安全指示语言,安全指示语言必须明确,简短.完整清晰.
（七）在保证安全生产的前提下,应按‘就快不就慢’的原则,根据工程进度统一确定塔机顶升高度和到位时间,各塔机必须按确定的高度,时间如期完成顶升,不得提前或超时.
七.作业后注意事项：
1. 作业后起重机停放在不防碍臂架回转的位置，臂杆转到顺风方向并放松回转制动器
2. 动臂式塔机，将起重臂放到最大幅度位置，小车变幅塔机按说明书规定将小车及平衡重心移到非工作状态位置，吊物上升到离臂杆顶端2.5m处。
3. 将各控制开关拔至零位，依次断开各路开关，随后拉断分配电箱的总隔离开关，并锁闭分配电箱，打开高空指示灯。

八.附塔机现场布置图

6
