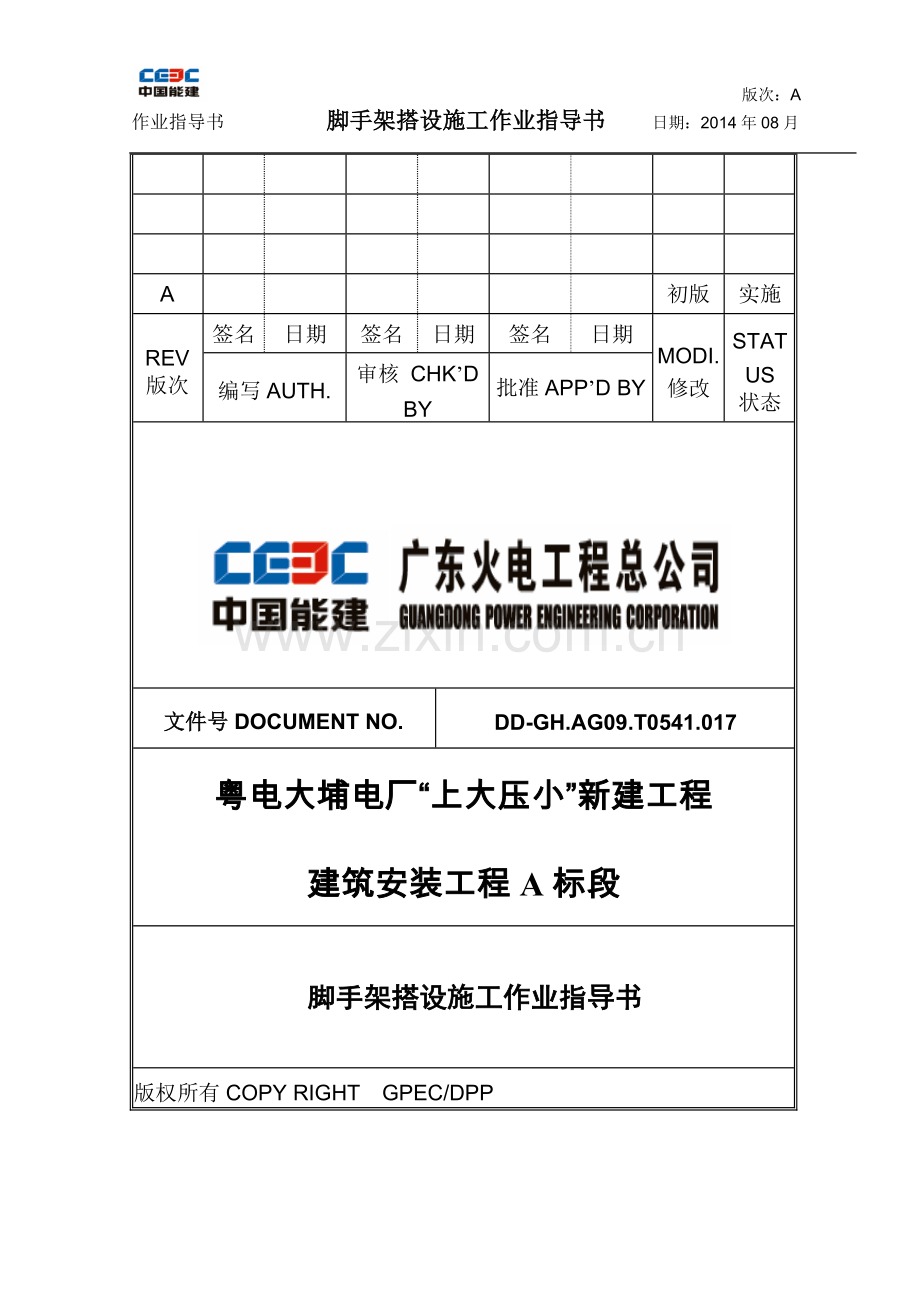

脚手架搭设施工作业指导书.docx

版次：A
作业指导书 脚手架搭设施工作业指导书 日期：2014年08月

A

初版
实施
REV
版次
签名
日期
签名
日期
签名
日期
MODI.
修改
STATUS
状态
编写AUTH.
审核 CHK’D BY
批准APP’D BY

文件号DOCUMENT NO.
DD-GH.AG09.T0541.017
粤电大埔电厂“上大压小”新建工程
建筑安装工程A标段
脚手架搭设施工作业指导书
版权所有COPY RIGHT GPEC/DPP

1．编制依据
序号
名 称
版次
来源
1
电力建设安全工作规程
2002
水电部
2
脚手架搭设工艺标准
2001
防保工区
3
职业安全卫生管理手册
2008
公司安监部
4
施工组织总体设计

项目部
5
筑炉专业施工组织设计

防保公司
6
安全生产工作规定
2003
国电公司
2．工程(设备)概况
本作业指导书包括整个输煤系统脚手架搭设。
3．作业前应做的准备工作和必须具备的条件
3.1作业前应做的准备
3.1.1 劳动力的组织，施工人员的培训。
3.1.3 技术员进行施工作业指导书的编制，并进行施工前交底准备工作。
3.1.6 安全文明施工措施完善，具备开工条件。
3.1.8 组合场地规划、平整完好，具备施工条件。
3.1.9 施工用电源及施工用通道应能满足施工要求。
3.2 作业前必须具备的条件
3.2.2 夜间作业应有足够的照明,冬季施工应有防冻、防滑措施。
3.2.3作业场所安全设施齐全。
3.2.4每班作业做好文明施工, 做到工完、料尽、场地清。
4.参加施工人员的资格和要求
4.1 劳动力组合必须是班长、技术员、组长及施工人员相结合的方式，分工明确各负其责。
4.2 全体施工人员必须经三级安全教育培训，并进行安全考试合格后方可上岗。
4.3全体施工人员必须经公司质量管理与程序文件培训并经考核合格，具有一定的施工经验。
4.4架子工必须是经过劳动技能鉴定部门鉴定合格并发证的人员。严禁无证上岗。
4.5所有参加施工的人员必须经过施工技术交底。
4.6 熟悉防火、防爆、安全用电、现场救护等安全技术。
4.7 有不宜参加高空作业病症的人员,不得参与此项工作。
5. 作业所需的机具，仪器，仪表的规格和准确度扳手等脚手架搭设的常用工具
6.作业程序、方法、内容及工作标准安装记录
6.1 作业程序
施工任务单填报→脚手架搭设技术交底→材料及工具准备→脚手架搭设→脚手架验收签证并挂牌→移交使用部门
6.2作业方法
6.2.1脚手架使用部门必须认真填写《脚手架搭设申请单》。说明搭设地点、使用要求、脚手架的几何尺寸、需要保护的设备。
6.2.2依据申请部门的要求和现场具体情况有架子工班长对架子工进行技术交底。
6.2.3架子工依照技术交底进行搭设。
6.2.4架子工班长及使用部门负责人对搭设完毕的脚手架进行验收，经验收合格的挂“架子验收合格”的标识牌，交付使用部门投入使用。
6.3内容及工作标准、质量记录
6.3.1对脚手架材料的基本要求：
架 杆：选用外径Ø＝48～51mm，管壁δ＝3～3.5mm的钢管，钢管要求平直；弯曲、压扁、裂纹或已严重锈蚀的钢管严禁使用。
扣 件：应有出厂合格证。凡是有变形、裂纹或者螺栓滑丝的不得使用。
脚手架板：竹木脚手架板的厚度不得小于50mm；螺栓孔不得大于10mm；螺栓必须拧紧；两边的木制加强筋必须是50×50mm的杉木或松木，并且必须平直，无裂缝、变形、腐朽、结疤、扭曲等缺陷。竹板不得有青嫩、枯黄、裂纹、虫蛀和机械损伤等现象。脚手架板的长度定制成1.5、3、4.5、6米四种规格，严禁任意切割。
绑扎铁丝：绑扎铁丝采用＃8或者＃10镀锌铁丝。严禁用其他任何材料代替。
包装要求：进入现场的脚手架杆、扣件等统一涂刷油漆。未经油漆的架杆、扣件不允许进入施工现场。为便于管理各包工队应标记不同颜色的色环，具体区分方式由防保工区统一安排。
6.3.2作业标准：
6.3.2.1通则：对直接从地面搭起的架子，并且地面直接承力的，应该采取以下几种措施进行处理：
a. 地面做夯实处理；
b. 浇注砼基础；
c. 垫道木；
d. 设扫地杆。
如下图所示：
a立杆：立杆必须垂直于水平面架设，间距以1.5～1.8米为宜，因受场地等因素影响可局部适当加宽，但最多不得超过2.2米。
b大横杆：必须水平架设，间距1.8米左右。
c扶手杆：应平行于竹架板，距竹架板1～1.2米架设。
d小横杆：间距以1.5米为宜。
e挡脚板：立放在竹架板两侧，材料可用竹木脚手架板或木板材（δ≥20mm）；用镀锌铁丝分别绑扎在立杆和大横杆上。
f竹架板：用镀锌铁丝绑扎在小横杆上，竹架板端头伸出小横杆的部分不得大于300mm。竹架板接头之间每块架板两端头下部必须有小横杆，该小横杆离架板端头200mm为宜。
g剪刀撑：大型架子应每5～7跨设置剪刀撑，剪刀撑斜杆与水平夹角应在45°～60°之间。
h爬梯：所有架子必须安装爬梯。爬梯用长度400mm短架子管紧固在立杆上，其间距为：350mm为宜。
i垫板：在设备、地坪与脚手架相碰处用δ＝20mm以上，200mm见方的硬质木板或者废旧橡皮运输带制作。
j脚手架的堆放：脚手架材集中放置在指定的部位，四周设置围栏。
6.3.2.2悬吊架的搭设
1．搭设前做好材料及工具的准备，根据现场实际情况确定吊架吊挂位置。吊挂位置应该选择在正式设备的钢梁、土建的混凝土梁等牢固可靠的部位。
2．确定吊挂位置后先安装受力横杆，横杆间距1.5米，再在横杆上装立杆。立杆安装要垂直。尽量选用整根架杆，如果需要加长立杆时，严禁对接;应该采用拼接的方式加长，搭接量必须大于400mm。拼接的接头不得在同一水平面要相互错开500mm以上。
3．立杆的上下两端头必须加设一道保险扣。立杆两端伸出横杆的长度不得少于 200mm。
4．大横杆的间距1.8米。受力横杆两端头伸出立杆的长度不得少于200 mm。安装要水平，同一步内、外两根大横杆接头应相互错开。同一跨内上下两根大横杆的接头要错开500mm以上。
5．小横杆间距1.5米。安装要与大横杆相互垂直，小横杆两头应该伸出大横杆外100mm以上,以防止小横杆受力后发生弯曲而从扣件中滑脱。靠近立杆的小横杆应该和立杆紧固。
6．脚手架板的敷设。脚手架板敷设时要满铺，绑扎要牢固，不得有探头板、弹簧板。每块架板两端头下部必须有小横杆，该小横杆距架板端头200mm为宜。
7．防护栏，四周设1.05米的防护栏及200mm左右的挡脚板或者设置防护网，并完善爬梯。
8．吊架的拆除与安装程序相反。拆除时先将脚手板传递下去，每档内尽剩一块板时，人站到脚手板上，去拆除各杆件，拆完后把脚手板在往上反一步。如此逐步往上拆。十字撑及连墙杆随着立杆拆除而卸下。拆下的钢管要逐根传递下去，不要从高处抛下，以防钢管摔坏或发生事故。拆下的扣件要集中放在工具袋内，集中运送，严禁从上面抛掷。

6.3.2.3井架及双排架搭设：该种作业必须办理安全施工作业票
1. 根据现场实际情况摆放好扫地杆。
2. 逐根竖立立杆并于扫地杆扣紧。立杆间距横向1.5米，纵向2米左右，立杆横距偏差不大于20mm，纵距偏差不大于50mm，并力求不在同一步内。立杆垂直度偏差不得大于架高的1／200且最大不超过10mm。
3. 安装扫地小横杆并与立杆和扫地杆扣紧。
4. 安装第一步大横杆并于各立杆紧扣.大横杆步距:承重时为1.2～1.4米，不承重时为1.6～1.8米。步距偏差不大于20mm。大横杆安装要求水平，水平度偏差不大于总长的1／300且小于20mm。同一步内外两根大横杆接头应相互错开，不宜在同一跨内。在垂直方向相邻两根大横杆的接头也应该错开。其水平距离不应小于500mm，并力求不在同一跨内。
5. 安装第一步小横杆。将小横杆用扣件固定在大横杆上，靠近立杆的小横杆可紧固于立杆上。上下层小横杆沿着立杆左右侧布置。小横杆间距：作业层为1.1米，其他随立杆间距布置。小横杆靠施工面的一端应离开一定的距离，留出充足的施工空间（根据现场实际情况确定）。
6. 垂直方向每隔4米且不大于2个步距；水平方向每隔4.5～6米且不大于4个跨距，应设置连墙杆以加强脚手架的横向刚度。连墙杆做法如下图所示。

7. 主脚手架搭设完后加设剪刀撑。剪刀撑的搭设时将一根斜杆扣在立杆上，另一根扣在小横杆的伸出部分上，斜杆两端扣件与立杆节点的距离不大于200mm。最下面的斜杆与立杆的连接点离地面不宜大于500mm。当架高在30米以下时，要在两端设置，中间每隔12～15米设一道，且剪刀撑应该连接3-4根立杆，与地面夹角在45～60°之间。
8. 脚手架过门窗、洞口时可挑空1～2根立杆，并将悬空的立杆用斜杆柱根连接。时荷载分布在两侧立杆上。具体构造如下图：

9. 脚手架各杆件伸出的端头应长短一致，并大于100mm。
10. 安装扣件时，应该注意开口的朝向。用于连接大横杆的连接扣件应开口朝向架子里侧，螺栓朝上，避免开口向上，以防雨水进入钢管。直角扣件开口不得向下。
6.3.2.4炉膛架子搭设：该作业必须办理安全施工作业票
1.工程概述：炉膛架子是为锅炉燃烧器找正、空气动力场试验等一系列工作而搭设的平台。该架子搭设的牢固与合理性直接影响工作人员的工作环境和人生及设备的安全。因此必须严格按设计搭设。
2.炉膛架子的基本结构：炉膛架子的承力在锅炉凝渣斗的水冷壁斜管段上,因此在架子管端头与水冷壁之间垫木质垫块(木块规格:200×200×20).在标高7500处搭设第一层大横杆和小横杆.大、小横杆间距均不得超过1500mm。其上面用竹架板满铺。在标高17250处加设一层大、小横杆并铺第二层满膛架子板。此标高以上的架子变为沿水冷壁内侧四周布置的双排架子。凡是有门孔的地方都应该伸出架子管进行加固。

3.搭设工序和工艺标准：
a．在炉膛内标高7500mm处沿锅炉前后方向水平摆设一排架子管（小横杆）,间距1500mm.要求摆放的架子杆在同一标高，标高相差不得大于架子管的半径。架子管端头和水冷壁管之间垫厚度不小于20mm的木板。再在该层架子杆上面沿左右方向安装大横杆，间距1.5mm。大、小横杆之间用扣件紧固。两端头与水冷壁管之间垫不小于20mm的木
b．安装立杆。立杆垂直的用扣件紧固在小横杆上。立杆之间前后左右间距均为1500mm。
c．依次向上每1.8米左右安装一层横杆，横杆纵、深方向间距均为1.5米，其端头与水冷壁之间都必须垫厚度不小于20mm的木板。满膛架子一直搭设到标高17250mm处（即人孔门下缘向下500mm）。如果锅炉工区和调试单位有要求可以按其要求加设几层满膛架子。搭设方法完全相同。d.再往上的双排架子搭设方法和满膛架子一样,每层必须在靠炉膛的一侧加设护栏和挡脚板,要求见一般规定.
e.特殊要求:炉膛架子的所有载荷均直接作用在水冷壁管上,因此不得载荷过重,严禁将大量的工机具、材料放置在上面。同时避免过多人员进入炉膛。架子搭设要牢固，有必要时用木楔子楔紧，以免架子晃动造成对水冷壁管的损伤。搭设时一切材料轻拿轻防，材料工器具放置可靠，严防坠落。
7.作业过程见证点的设定
8.作业活动中人员的职责、分工和权限
8.1施工负责人（队长或副队长）对施工质量、安全、工期全面负责，应积极协调组织施工。
8.2班组长必须参加脚手架搭设全过程，严格按搭设工艺程序要求施工，不得违章作业，对
不合实际的问题应及时上报，并提出合理化建议。
8.3技术员对脚手架搭设的技术方案负责，对搭设安全从技术角度提出措施
8.4质检员对搭设质量负责，应跟踪施工，严把质量关，对搭设不合格的脚手架有否决权。
8.5安全员对脚手架搭设安全负责，应深入现场监督搭设，有安全否决权。
8.6所有脚手架搭设人员应与各施工部门紧密配合，及时搭设脚手架，对有意延误工期的
施工队伍将予以处理。
9. 作业环境的要求
9.1 施工场地平整，清洁、道路畅通。
9.3 起吊搬运重物时，应在视线良好，无噪音干扰的情况下进行。
9.4 尽量避免进入交叉施工区域内施工。
9.5 工作区域应有齐备的消防器械。
9.6 设置固定的消防设施。
9.7 施工区域应照明充足，夜间施工时应准备一定数量的应急灯。
10. 作业安全措施和要求
10.1脚手架搭设完毕以后应该经过架子工监管人员和使用部门共同验收合格后方可挂牌使用。使用期间应该定期检查和维护。
10.2脚手架规定载荷270KG／m²，严禁超负荷使用。有特殊需要的必须经过技术人员设计，并经技术负责人批准后搭设使用。
10.3在构筑物上搭设脚手架均应核算构筑物强度。
10.4搭设脚手架时施工人员必须系好安全带。并挂在构筑物或保险绳上。
10.5在架子上翻脚手架板时，应由两人按从里向外的顺序进行。工作时必须挂好安全带，下方应设安全网。
10.6拆架子时应该按顺序进行，严禁上下同时作业。
10.7非专业人员不得搭设脚手架。搭设脚手架时作业人员应该挂还安全带。递杆、撑杆时作业人员应该密切配合，严防坠落。并且施工区域周围应设围栏或警告标志。并有专人值班，严禁无关人员入内。
10.8脚手架应该经常检查，在大风、大雨解冻期应经常检查。长期停用的脚手架在恢复使用前应检查鉴定合格后方可使用。
10.9进入现场的脚手架材料应堆放整齐，不得影响行人通道，影响安全文明施工。
10.10脚手架工具等材料在装卸、传递时，应轻拿轻放，严防碰伤仪表、盘柜等设备，严防损伤地面。
10.11所有架子必须安装爬梯。
11.本工程危险识别、风险评估和风险控制对策表

１４

版次：A
作业指导书 脚手架搭设作业指导书 日期：2014年08月
危险点、危险源分析预控措施
工程名称：广东粤点大埔电厂 施工项目：输煤系统脚手架搭设
序号
危险点、危险源
危险描述
拟采取的预控措施
责任部门
负责人
1
作业区
被落物打击受到伤害被障碍物绊倒或行走滑倒而受到伤害
正确戴好安全帽注意力集中绕开上方作业区域

2
坑沟孔洞等区
可能发生坠落于坑沟孔洞等事件
行走时注意力集中，严禁跨越围栏．

3
带电区
可能发生触电事件
严禁随意触摸电源开关箱，配电柜等．

４
高处行走
发生坠落
行走时注意力集中，单梁上行走安全带必须系挂在水平安全拉绳上．

５
光线不足处作业
夜间或光线不足处进行施工易发生坠落及其它危险事件
必须在配备足够的临时性或永久性照明后方能进行施工，并在施工点配一定数量的应急照明

６
恶劣气候露天施工
发生冻伤滑落等各类伤亡事件
遇六级及以上大风或恶劣气候时，停止露天高处作业；霜冻雨雪天气作业时，在采取可靠的防滑措施后方可施工．

７
未经体检者上高空
可能发生坠落晕倒等事故
严禁指派患有不宜高处作业病症的人员上高作业；高处作业人员必须体检合格．

８
未系挂安全带或系挂不正确
导致坠落事件及后果扩大
必须在施工前先系好安全带方可进行施工；严禁低挂高用，挂设时应挂在牢固可靠处。

９
作业人员着装不正确
易发生坠落绊倒等
衣着灵便，衣袖、裤脚应扎紧；扣子要扣牢，不得敞开。

10
平台走道脚手架上堆放过重物件
发生塌陷
应根据平台、走道、脚手架的允许承载量而堆放，施工用料应随用随吊。

11
在脚手架上进行作业
可能发生架子倒塌或人员坠落
使用前，对架子进行仔细检查，特别是首次使用应进行全面验收；验收合格后方可使用，使用时，应将安全带挂在其他牢靠处；定期检查，严禁任意拆搭架子

12
上下脚手架
易发生坠落
上下脚手架应走斜道和梯子，不得沿脚手架立杆及结构立杆攀登．

13
传递工具、物品
易发生高处落物
传递时，严禁抛掷；应采用工具包或麻绳作业传递工具。

14
机工具使用
易发生坠落
所有高处作业工具均应配置安全保险绳，使用时较大工具应将保险绳挂在牢固处，较小工具可将保险绳绕在手上。

16
凭借栏杆进行起吊作业或其他作业
发生人员翻出坠落
栏杆不得作为起吊工具生根处不得作为上下吊拉物件的倚靠处，若确需时，应将安全带挂设在其他牢靠处

17
搬运物件
易发生人员坠落或物件坠落
搬运小型物件应采用工具包，搬运较大物件时，应用绳子加以保险；搬运时，严禁人在梁上直立行走

18
切割的小型工件、边角余料等
易发生坠落
切割小型工件时，应放置在无坠落可能的区域或切割时采用铁丝扣牢，或下方做好防坠措施。切割后的小型工件或边角余料，应放置在安全可靠处，及时清理。

19
在高处作业点下方
易遭落物打击
在作业点下方的平台或地面设置安全隔离围栏,悬挂安全警示牌严禁非工作人员通过或逗留.

20
立体交叉施工
易发生落物打击
进行交叉作业时，双方应尽量错开垂直方向交叉作业；无法错开时，各方应商定安全注意事项，必要时应搭设层间隔离设施。

21

任意拆除或改动孔洞盖板、栏杆、安全网等

易发生人身坠落
严禁任意拆除或改动；必须拆除或改动时，应先办理申请手续，按要求做好补救安全措施后，方可拆除或改动。工作结束后，及时恢复。

22
在钢梁、设备上行走
易发生坠落
不得在钢梁上或设备上直立行走，以爬行；若钢梁上或设备上已设置扶手绳及其它可靠安全保证设施时，方可行走。

23
使用电动工具时不戴防护眼镜、绝缘手套；电动工具不定期检查。
易发生触电及碎片击伤眼睛事故。
使用电动工具时要戴防护眼镜、绝缘手套，电动工具定期送检。

24
冬季施工
易冻伤，碰伤手脚，易滑跌
冬季应穿防冻的衣服，戴保暖的安全帽及手套，炉子上设防风和取暖专用设施，早班先清理施工场地霜雪等易滑物，应穿软底棉鞋。

25
施工人员合理安排
施工人员有病或精神不佳易发生晕倒、跌落。
每天站班时，要检查施工人员的精神面貌，发现有感冒等病症、喝酒后上班的不能参加当天的施工。

26
施工人员衣着不整
易发生挂倒、滑倒、跌落。
每天施工前检查人员的衣着，要求整齐不易挂着，禁止穿易滑的硬底鞋。

二、脚手架搭设、拆除

1
材料不合格
易发生架子倒塌、架板断裂、高空坠落等
所购脚手架材要严格检验，现场使用中要定期检查更换。严禁使用：变形及严重锈蚀的钢管；脆裂、变形或滑丝的扣件；破裂、锈蚀、扭曲的竹木脚手板。

2
脚手架搭、拆时架材传递
易发生坠落
所传递的架材应有防坠绳，作业时施工人员应紧密配合。所用扳手应系于手腕。施工区周围应设围栏或警告标志，并设专人监护，严禁无关人员入内。

3
在架子上翻脚手板
易发生坠落
应有两人从里向外按顺序进行，下放应设安全网。

4
搭、拆脚手架
易发生倒塌、坠落
非专业人员不得搭、拆脚手架。脚手架的拆除与搭设顺序相反，应严格按顺序进行，严禁上下同时作业。。
