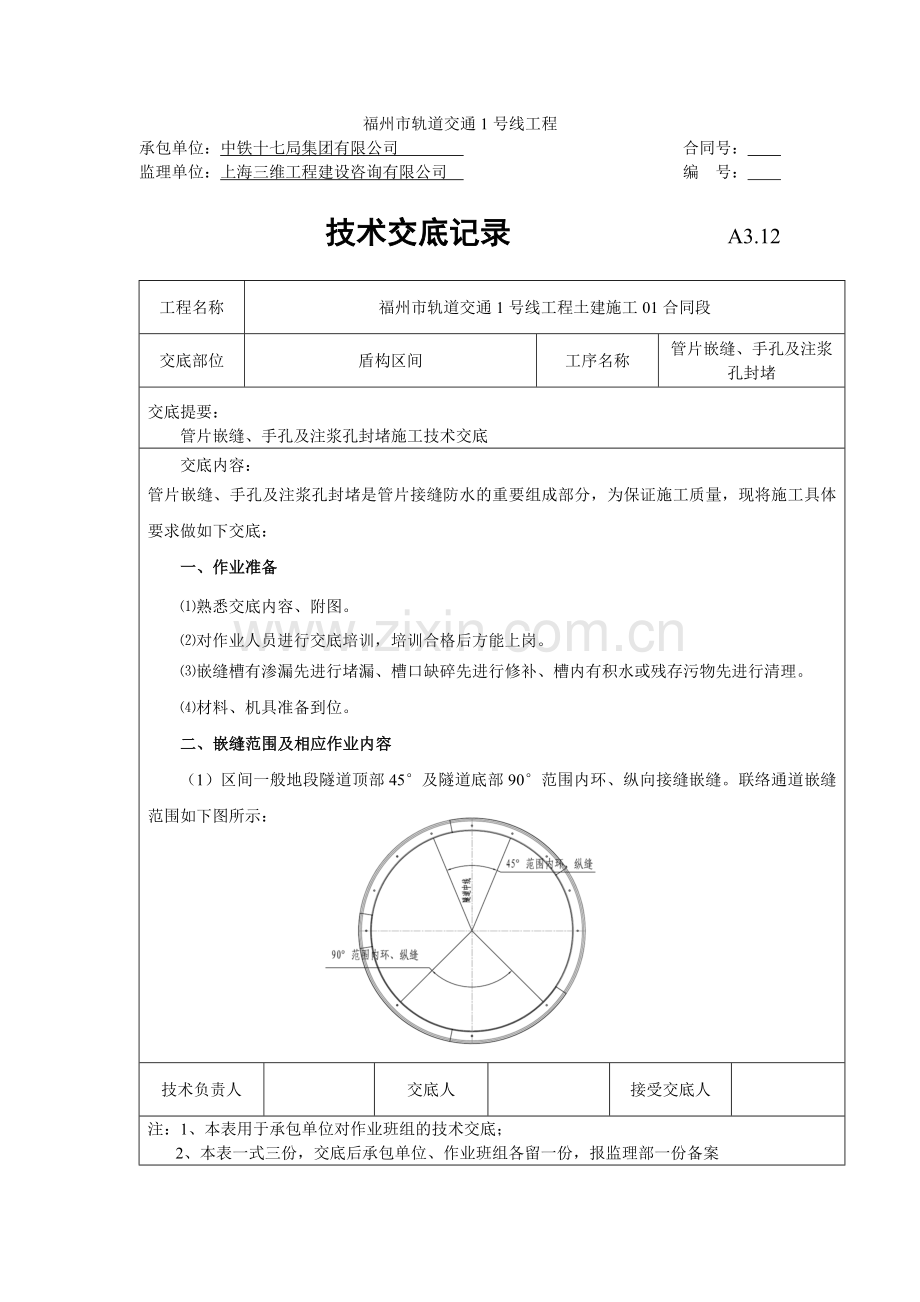

管片嵌缝、手孔及注浆孔封堵施工技术交底.doc

福州市轨道交通1号线工程
承包单位：中铁十七局集团有限公司 合同号：
监理单位：上海三维工程建设咨询有限公司 编 号：
技术交底记录 A3.12
工程名称
福州市轨道交通1号线工程土建施工01合同段
交底部位
盾构区间
工序名称
管片嵌缝、手孔及注浆孔封堵
交底提要：
管片嵌缝、手孔及注浆孔封堵施工技术交底
交底内容：
管片嵌缝、手孔及注浆孔封堵是管片接缝防水的重要组成部分，为保证施工质量，现将施工具体要求做如下交底：
一、作业准备
⑴熟悉交底内容、附图。
⑵对作业人员进行交底培训，培训合格后方能上岗。
⑶嵌缝槽有渗漏先进行堵漏、槽口缺碎先进行修补、槽内有积水或残存污物先进行清理。
⑷材料、机具准备到位。
二、嵌缝范围及相应作业内容
（1） 区间一般地段隧道顶部45°及隧道底部90°范围内环、纵向接缝嵌缝。联络通道嵌缝范围如下图所示：

技术负责人

交底人

接受交底人

注：1、本表用于承包单位对作业班组的技术交底；
2、本表一式三份，交底后承包单位、作业班组各留一份，报监理部一份备案
福州市轨道交通1号线工程
承包单位：中铁十七局集团有限公司 合同号：
监理单位：上海三维工程建设咨询有限公司 编 号：
技术交底记录 A3.12
工程名称
福州市轨道交通1号线工程土建施工01合同段
交底部位
盾构区间
工序名称
管片嵌缝、手孔及注浆孔封堵
交底提要：
管片嵌缝、手孔及注浆孔封堵施工技术交底
（2）联络通道处嵌缝如下图：

嵌缝图
三、施工材料
1、嵌缝材料：由PE薄膜、丁腈软木橡胶板、高模量聚氨酯密封胶。
2、注浆孔及手孔封堵材料：界面处理剂、微膨胀水泥、细砂。
四、施工方法及工艺流程
1、嵌缝施工
嵌缝施工主要工艺流程为：环、纵缝清理→界面处理→嵌填→抹平。

技术负责人

交底人

接受交底人

注：1、本表用于承包单位对作业班组的技术交底；
2、本表一式三份，交底后承包单位、作业班组各留一份，报监理部一份备案
福州市轨道交通1号线工程
承包单位：中铁十七局集团有限公司 合同号：
监理单位：上海三维工程建设咨询有限公司 编 号：
技术交底记录 A3.12
工程名称
福州市轨道交通1号线工程土建施工01合同段
交底部位
盾构区间
工序名称
管片嵌缝、手孔及注浆孔封堵
交底提要：
管片嵌缝、手孔及注浆孔封堵施工技术交底
（1）环、纵缝清理
①对管片接缝缺棱、破损应修补完好，错台大于1cm的位置进行打磨处理。
②用钢丝刷清理缝内泥浆，嵌缝槽内不得有积水或残存污物。
③当环、纵缝潮湿时，需用喷灯烘干其表面。
（2）界面处理
根据使用产品说明说，将配好的界面处理剂均匀涂刷在嵌缝槽内，界面处理剂涂刷完毕后，下道工序应在其表面表干前进行
（3）嵌填及抹平
①密封胶背衬材料采用PE薄膜、PE海绵条（变形缝地段采用）进行填充。嵌入后能达到预定深度并密贴，表面应平整，无翘曲，接头处应相接无间断。
②嵌填采用挤出枪和腻子刀将聚氨酯密封胶进行嵌填和抹平，施工时要注意挤出速度和倾斜角度，做到挤出均匀，填充密实，防止气泡与孔洞形成。
③若管片接缝间存在高差，则要两端抹平，不要出现明显的台阶。
2、手孔及注浆孔封堵
手孔及注浆孔封堵施工主要工艺流程为：手孔及吊装孔清理→界面处理→封堵→抹平。
（1）手孔及吊装孔清理
①清除手孔及注浆孔内泥浆，清理后的手孔及注浆孔内应干净无浮灰。
②清除连接螺栓表面浮锈、并进行防锈处理。

技术负责人

交底人

接受交底人

注：1、本表用于承包单位对作业班组的技术交底；
2、本表一式三份，交底后承包单位、作业班组各留一份，报监理部一份备案

福州市轨道交通1号线工程
承包单位：中铁十七局集团有限公司 合同号：
监理单位：上海三维工程建设咨询有限公司 编 号：
技术交底记录 A3.12
工程名称
福州市轨道交通1号线工程土建施工01合同段
交底部位
盾构区间
工序名称
管片嵌缝、手孔及注浆孔封堵
交底提要：
管片嵌缝、手孔及注浆孔封堵施工技术交底
2）界面处理
对手孔混凝土表面涂抹界面剂。。
（3）封堵及抹平
封堵采用微膨胀水泥砂浆填充应密实，保证砂浆与螺纹紧密连接，最后进行收面抹平。
五、质量保证措施
1、用于现场的材料需经检验合格后方能使用；
2、初次拌制砂浆时应用量具对各材料进行称量，保证配比准确性；
3、组织全体操作人员认真学习各技术要点；
4、认真作好施工记录，实施质量控制，进行监督检查；
5、封堵用的砂浆按需搅拌，填充前已硬化的水泥块不得填入手孔、注浆孔，保证填充的密实及牢固；
6、抹面是应注意保持与管片内弧面相同平整度；
7、严格按照界面剂及聚硫密封胶的使用要求进行拌制及使用，随用随伴，不得一次性拌制过多；
六、安全文明施工
1、文明施工，做到工完料净、场地清洁；
2、遵守施工用电的各项安全措施，非专业人员不得私拉乱接电；
3、严格按交底进行施工，控制进度，应以质量为核心，不能盲目追赶工期；
4、作业台架需经验收后合格后方能使用，每次作业前均需检查台架制动措施是否完好；
5、施工过程需穿戴护目镜、手套及防滑靴等劳动防护永平。
技术负责人

交底人

接受交底人

注：1、本表用于承包单位对作业班组的技术交底；
2、本表一式三份，交底后承包单位、作业班组各留一份，报监理部一份备案
