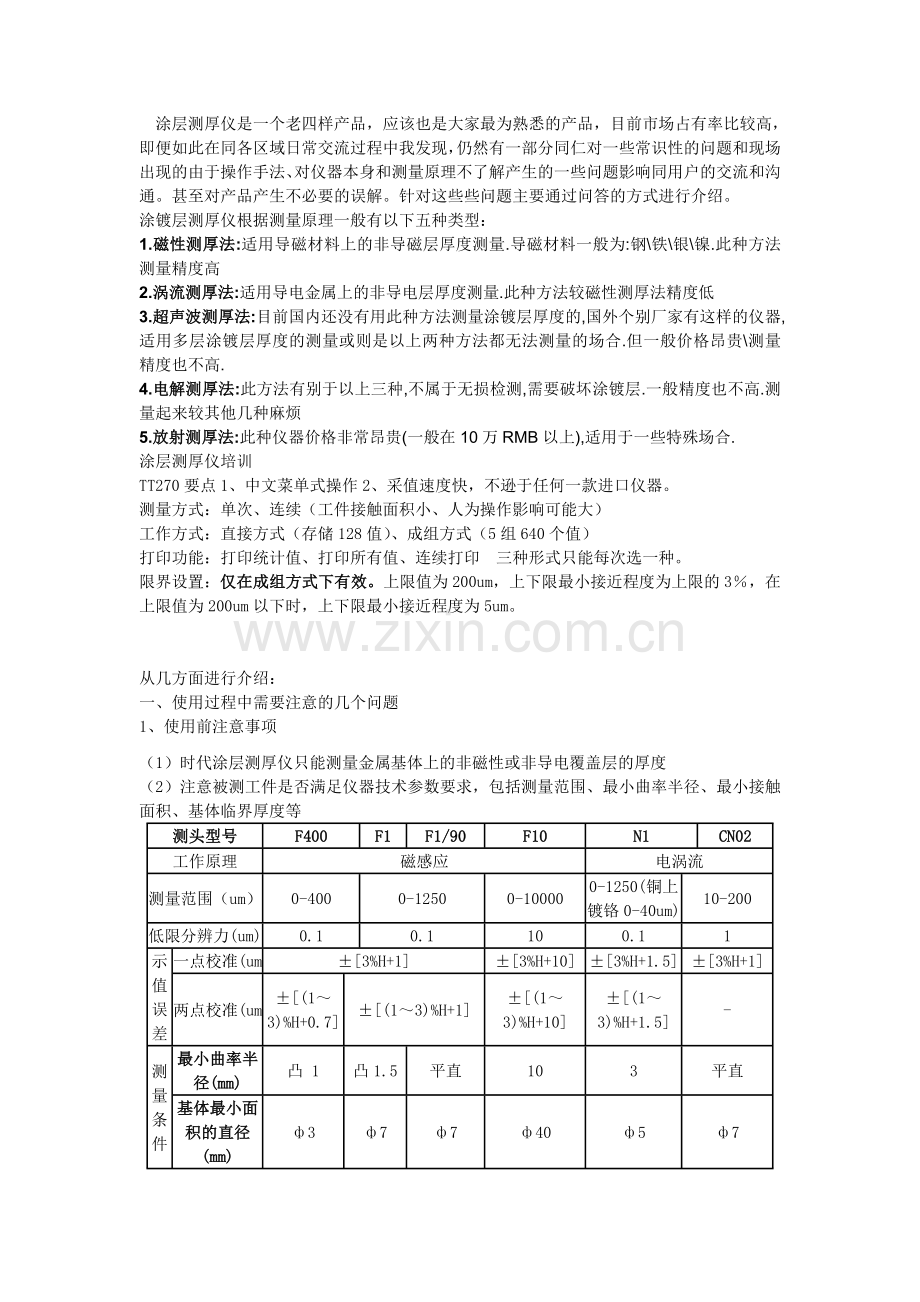

涂层测厚仪是一个老四样产品，应该也是大家最为熟悉的产品，目前市场占有率比较高，即便如此在同各区域日常交流过程中我发现，仍然有一部分同仁对一些常识性的问题和现场出现的由于操作手法、对仪器本身和测量原理不了解产生的一些问题影响同用户的交流和沟通。甚至对产品产生不必要的误解。针对这些些问题主要通过问答的方式进行介绍。
涂镀层测厚仪根据测量原理一般有以下五种类型：
1.磁性测厚法:适用导磁材料上的非导磁层厚度测量.导磁材料一般为:钢\铁\银\镍.此种方法测量精度高
2.涡流测厚法:适用导电金属上的非导电层厚度测量.此种方法较磁性测厚法精度低
3.超声波测厚法:目前国内还没有用此种方法测量涂镀层厚度的,国外个别厂家有这样的仪器,适用多层涂镀层厚度的测量或则是以上两种方法都无法测量的场合.但一般价格昂贵\测量精度也不高.
4.电解测厚法:此方法有别于以上三种,不属于无损检测,需要破坏涂镀层.一般精度也不高.测量起来较其他几种麻烦
5.放射测厚法:此种仪器价格非常昂贵(一般在10万RMB以上),适用于一些特殊场合.
涂层测厚仪培训
TT270要点1、中文菜单式操作2、采值速度快，不逊于任何一款进口仪器。
测量方式：单次、连续（工件接触面积小、人为操作影响可能大）
工作方式：直接方式（存储128值）、成组方式（5组640个值）
打印功能：打印统计值、打印所有值、连续打印 三种形式只能每次选一种。
限界设置：仅在成组方式下有效。上限值为200um，上下限最小接近程度为上限的3％，在上限值为200um以下时，上下限最小接近程度为5um。

从几方面进行介绍：
一、使用过程中需要注意的几个问题
1、使用前注意事项
（1）时代涂层测厚仪只能测量金属基体上的非磁性或非导电覆盖层的厚度
（2）注意被测工件是否满足仪器技术参数要求，包括测量范围、最小曲率半径、最小接触面积、基体临界厚度等
测头型号
F400
F1
F1/90
F10
N1
CN02
工作原理
磁感应
电涡流
测量范围（um）
0-400
0-1250
0-10000
0-1250(铜上镀铬0-40um)
10-200
低限分辨力(um)
0.1
0.1
10
0.1
1
示值误差
一点校准(um)
±[3%H+1]
±[3%H+10]
±[3%H+1.5]
±[3%H+1]
两点校准(um)
±[(1～3)%H+0.7]
±[(1～3)%H+1]
±[(1～3)%H+10]
±[(1～3)%H+1.5]
-
测量条件
最小曲率半径(mm)
凸 1
凸1.5
平直
10
3
平直
基体最小面积的直径(mm)
ф3
ф7
ф7
ф40
ф5
ф7
最小临界厚度(mm)
0.2
0.5
0.5
2
0.3
无限制

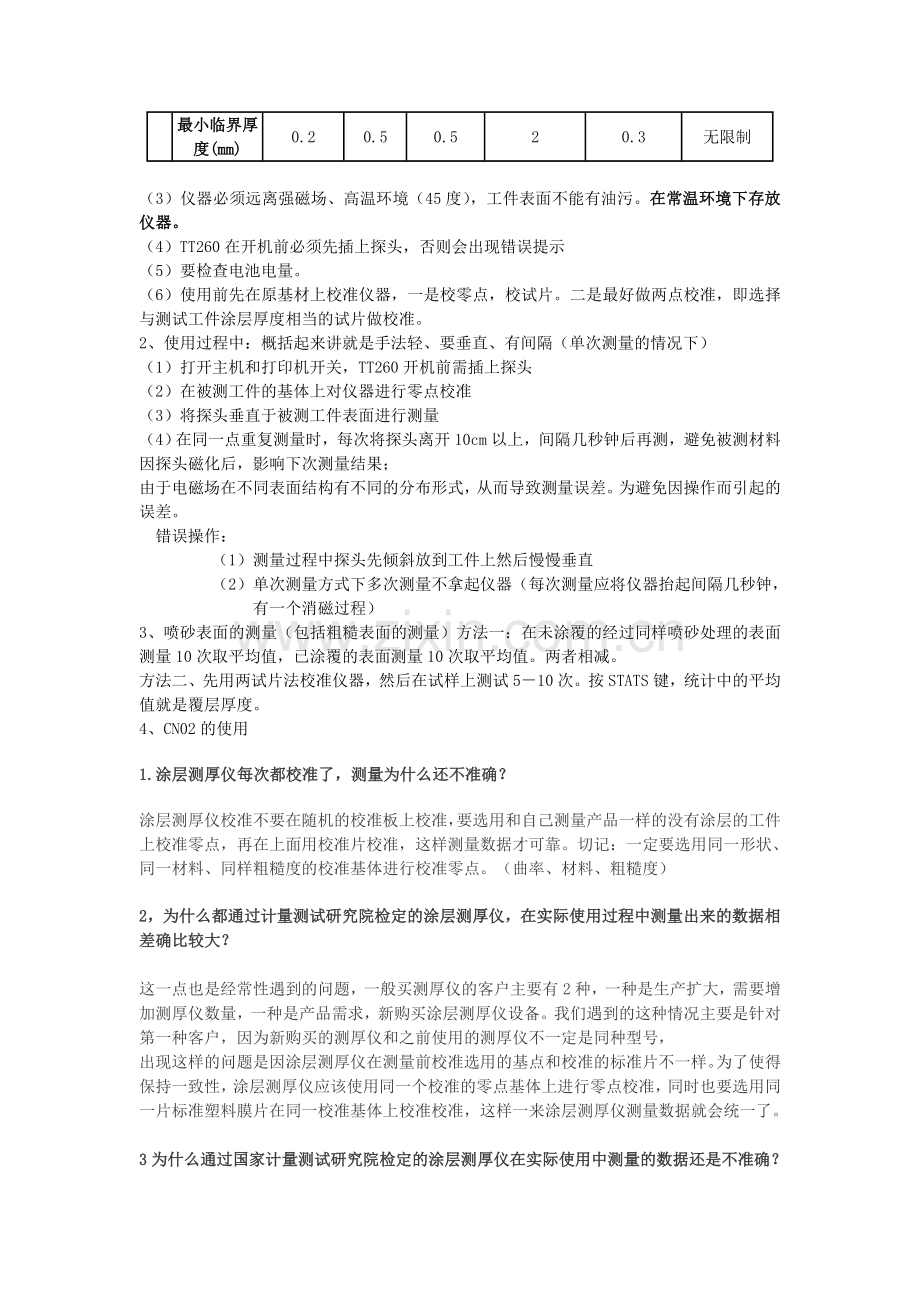

（3）仪器必须远离强磁场、高温环境（45度），工件表面不能有油污。在常温环境下存放仪器。
（4）TT260在开机前必须先插上探头，否则会出现错误提示
（5）要检查电池电量。
（6）使用前先在原基材上校准仪器，一是校零点，校试片。二是最好做两点校准，即选择与测试工件涂层厚度相当的试片做校准。
2、使用过程中：概括起来讲就是手法轻、要垂直、有间隔（单次测量的情况下）
（1）打开主机和打印机开关，TT260开机前需插上探头
（2）在被测工件的基体上对仪器进行零点校准
（3）将探头垂直于被测工件表面进行测量
（4）在同一点重复测量时，每次将探头离开10cm以上，间隔几秒钟后再测，避免被测材料因探头磁化后，影响下次测量结果；
由于电磁场在不同表面结构有不同的分布形式，从而导致测量误差。为避免因操作而引起的误差。
错误操作：
（1）测量过程中探头先倾斜放到工件上然后慢慢垂直
（2）单次测量方式下多次测量不拿起仪器（每次测量应将仪器抬起间隔几秒钟，有一个消磁过程）
3、喷砂表面的测量（包括粗糙表面的测量）方法一：在未涂覆的经过同样喷砂处理的表面测量10次取平均值，已涂覆的表面测量10次取平均值。两者相减。
方法二、先用两试片法校准仪器，然后在试样上测试5－10次。按STATS键，统计中的平均值就是覆层厚度。
4、CN02的使用
1.涂层测厚仪每次都校准了，测量为什么还不准确？
涂层测厚仪校准不要在随机的校准板上校准，要选用和自己测量产品一样的没有涂层的工件上校准零点，再在上面用校准片校准，这样测量数据才可靠。切记：一定要选用同一形状、同一材料、同样粗糙度的校准基体进行校准零点。（曲率、材料、粗糙度）
2，为什么都通过计量测试研究院检定的涂层测厚仪，在实际使用过程中测量出来的数据相差确比较大？

这一点也是经常性遇到的问题，一般买测厚仪的客户主要有2种，一种是生产扩大，需要增加测厚仪数量，一种是产品需求，新购买涂层测厚仪设备。我们遇到的这种情况主要是针对第一种客户，因为新购买的测厚仪和之前使用的测厚仪不一定是同种型号，
出现这样的问题是因涂层测厚仪在测量前校准选用的基点和校准的标准片不一样。为了使得保持一致性，涂层测厚仪应该使用同一个校准的零点基体上进行零点校准，同时也要选用同一片标准塑料膜片在同一校准基体上校准校准，这样一来涂层测厚仪测量数据就会统一了。

3为什么通过国家计量测试研究院检定的涂层测厚仪在实际使用中测量的数据还是不准确？
一般来说，客户认为都国家鉴定了，一般情况有效期都是一年，在这一年里使用肯定是没有问题了，其实在实际使用过程中，在每次使用之前校准是肯定要做的，假如不这样做的话，长时间的使用，测量结果会有3-10%的误差，假如测量值比较大的话，没什么感觉，测量值一小，问题就出来了，比如说，客户产品喷涂的厚度是60微米（假设实际值也是60微米），我们测量出来值的40微米，这样一来，误差就成了20微米，相当明显，就会感觉到仪器不准，所以说在每次使用之前校准，这个步骤是必须的，我们建议涂层测厚仪的鉴定周期一般是一年。
 检定涂层测厚仪可以对仪器的准确度进行校准还有很重要的一点就是检定涂层测厚仪的校准片，校准片准确了，校准的涂层测厚仪才更准确，但部分用户每年送检涂层测厚仪，却没有校准测厚仪的校准片，发现部分厂家的测厚仪的校准片使用经过长年，已经不能做为标准使用了，但还一直在使用，这样校准过的涂层测厚仪测量数据就会有很大误差。
4、检定过的涂层测厚仪，在实际使用过程中就一定没有问题了吗？
在检定涂层测厚仪的时候，一般来说检定员都有一套准确的校准片来检定涂层测厚仪，涂层测厚仪检定合格和，但是很多客户在检定的时候都没有送检以前使用的校准片（一般是塑料薄片），我们在实际使用过程中只有使用准确的校准片，这样一来做校准才有意义，因为校准片是塑料片，难免磨损，建议2年左右换一片通过国家检定的标准片。

5，涂层测厚仪，校准片都是检定过的，但是测量出来的数据还是不准确？
我们在校准过程中选用同一形状（曲率）、同一材料、同样粗糙度的校准基体进行零点校准，涂层测厚仪，校准片也是都是检定过的，但是实际测量数值还是不准确，这个疑问，似乎也是很多人最容易忽视的的问题，其实说白了是很简单的问题，我们使用的校准片最好是使用与我们实际涂层厚度相当的校准片，举个例子，比如我们实际测量的涂层在70um左右，我们就应该选用70um左右的校准片来进行校准，假如实际测量值500um左右，你还是用70um左右的校准片来进行校准就会出问题了，同样的问题，我实际测量的涂层在70um左右，用500um左右的校准片来进行校准，也是不行的，这一点，也是大家在使用涂层测厚仪的时候也是要注意的。

6、时代涂层测厚仪可以测非金属材料上的涂层吗？
答：目前时代产的涂层测厚仪还不能够测量非金属材料上的涂层厚度，只能测量铁基上非磁性材料的涂层，非铁基金属材料上绝缘层的厚度。另：对于非金属基体材料的涂层测量目前可选择电解、X射线、超声涂层等方面的仪器，但是各种方式都有利弊，电解会破坏材料，X射线测厚仪造价比较高，超声涂层测厚仪准确度及稳定性不是很好，目前有很多用户使用时代测厚仪通过间接方法进行测量，例如：喷涂过程中将金属材料与非金属材料同时喷涂，然后测量同一工艺下的金属涂层厚度，间接得出非金属材料喷涂的厚度。
7、时代涂层测厚仪可以测高温材料的涂层吗？
答：时代测厚仪不能测量高温材料，原则上只能测60度以下的材料。德国EPK有测300度左右的。
8、时代涂层测厚仪可以测量镀镍层的厚度吗？
答：不能！因为镍既导磁有导电，所以不能测量镀镍层的厚度。
9、钢管的内外壁都镀有镀层，能否测量？
答：对于满足测量材料要求的管道内壁的电镀层时代有专门的F1/90探头，最小半径要求：
R＞7mm即可。（不适合测小曲率外圆柱面）
10、最小可以测多厚？
答：选配时代F400型探头可以稳定的测量5um的厚度
11、铜上镀铬能测吗 ？
　　答：时代涡流测厚仪可以测量铜上镀铬的工件，但是铬层必须小于40um。
12、可以测量薄膜、纸张的厚度吗？
答：对于满足厚度要求的薄膜、纸张的厚度通过底部衬金属基材的方式是可以测量的，目前这方面的应用客户很多。

13、时代测厚仪可以测量螺杆上螺纹涂层的厚度吗？
答：直径比较小的螺杆上面螺纹涂层的厚度目前时代仪器不能测量。∮5 3um曾经测过。
14、什么情况下选择配通讯软件，时代通讯软件有哪些功能？
答：目前时代涂层测厚仪中TT260可以选配通讯软件，新版软件在原软件基础上进行了升级，功能强大实用性强，包括联机下载、数据存储、测量分析、技术支持等，输出方式有WORD文档、EXCEL表格、TXT文本、HTML网页，可与计算机实现实时传输、实时打印。当用户需要对测量数据进行系统分析建立数据库时建议选用时代TT260通讯软件。
15、CN02探头是用来测什么材料的？
答：CN02探头是专门用来测量线路版上铜箔厚度的，量程为0－200um
16、不能测湿膜，涂层必须是干质材料。
（二）涂层测厚仪常见故障问题汇编

1、为什么我的 TT230近一年没有使用，再次使用不能开机？
答：用户在收到新购买的测厚仪时首先要为仪器充电，一般首次充电需要8个小时，如果长期没有充放电，仪器电池容易锁死，同时电池寿命也会受到影响，2个月没有使用的新机器，出现不能开机的现象有可能是电池锁死了，需要对照说明书进行激活。如仍不能开机，请您不要自行打开机器，应返回维修站修理。
2、电池锁死后应该如何恢复？
答：电池锁死后，用户可以对照相应型号说明书，通过强制复位的方式进行操作，当有文字或数字显示后，即刻进行充电。如仍不能恢复请与维修站联系。
3、恢复出厂设置后需要注意什么？
答：仪器在强制复位后，必须进行基本校准，校准办法可以对照说明书操作，或者咨询时代销售及维修人员。
4、为什么在随机附带的校准试片上校准后，测量工件还是出现测值“不准”？
答：影响测值的因素很多，对此说明书上有详细描述，金属材料性质、表面粗糙度等都对测值有影响，随机附带的基材往往与用户现场的金属基材有很大差异，因此我们建议随机带的基材及试片只作为仪器校准使用，实际现场测量工件时要用现场未经喷涂的同种材料作为基材。
5、开机出现E字头的错误信息是怎么回事？
答：错误提示功能是时代涂层测厚仪的一个特有功能，方便用户进行故障描述，不同的错误信息代表不同的故障，例如E02代表测头磨损，这些说明书后面都有详细表格说明，大家可以参考。
6、TT220如何关机？
答：TT220/230都采用的是自动关机，一般是停止使用后的3－5分钟。
7、TT220没有充电指示灯，如何判断是否充满电？
答：TT220/230充电时间一般新购机器首次充电8小时，正常使用后需要充2－3小时即可。刚买来的仪器长期不使用应该进行必要的充放电。定期给主机充电：TT220、230一般工作８～１２小时充电一次，第次充电１２～１４小时，TT260型测厚仪使用镍氢电池，当出现BATT显示时应及时充电，过放电对电池会有损伤，电源适配器的电压为220Ｖ，输出为12Ｖ，充电电流为300mA，充电时间约为３小时。

8、我厂的TT260配的是F /N双探头，校准时，应该分别校准，还是校准一个探头即可？
答：时代测厚仪出场时都已经经过校准，用户不要轻易校准仪器，如出现较大偏差在时代销售或用户服务人员指导下可以进行校准操作，配有F/N双用探头的仪器必须分别进行校准。
9、用TT210测厚仪为什么有时候不能自动识别基材？
答：时代TT210涂层测厚仪是铁基与非铁基两用的一体化仪器，采用中文菜单式操作方式，可以自动识别基材，但是菜单选择项里有“自动”和“磁性”“涡流”几个选择方式，只有选择“自动”模式，才能自动识别基材，如果您只测量铁基一种材料，可以选择“磁性”选项。
10、充电后仍无法开机?
答：首先插上电源按照问题1的解决办法进行强制复位的操作尝试，上键和MODE键同时按，其次，如果有同类仪器可更换充电器试一下。三，可能电池报废需要更换电池
11、测量管材、棒材等曲面材料为什么“不准”？
答：曲率变化对涂层测厚仪的影响非常大，如果您在平面的基材上校准零点后直接测量曲面，那么测值肯定有偏差，正确操作是必须在同一曲率半径的未经喷涂工件基材上进行零点校准，然后在测量涂层厚度，这时的测值是准确无误的。
12、TT220/230出现“≠”是什么意思？
答：表明电池电压低落，需要马上充电
13、当出现仪器测量试片准确，测量工件涂层时有“偏差”怎么判断?
答：有些用户在使用过程中会出现在随机配的基体试片上测量准确，拿到工件上测量出现偏差，或者不同厂家的仪器在测同一工件出现偏差，遇到这种情况用户往往不知道是自己的工艺出现问题还是仪器本身的问题，是时代仪器准还是其他厂家仪器准。这个问题很好解决，我们只要将随机配带的试片（中国计量院提供）放在用户自己的未经喷涂的工件基材上测量一下就可以了，因为试片的值是恒定的，而且是第三方中国计量院提供的。如果放在工件上测量试片也是准确的，那说明仪器没有任何问题。两台不同厂家的仪器对比采用这个办法也是相同的道理。
15、测管材内壁的F1/90°探头线可以加长吗？
答：可以根据用户需要适当加长。1.5m
