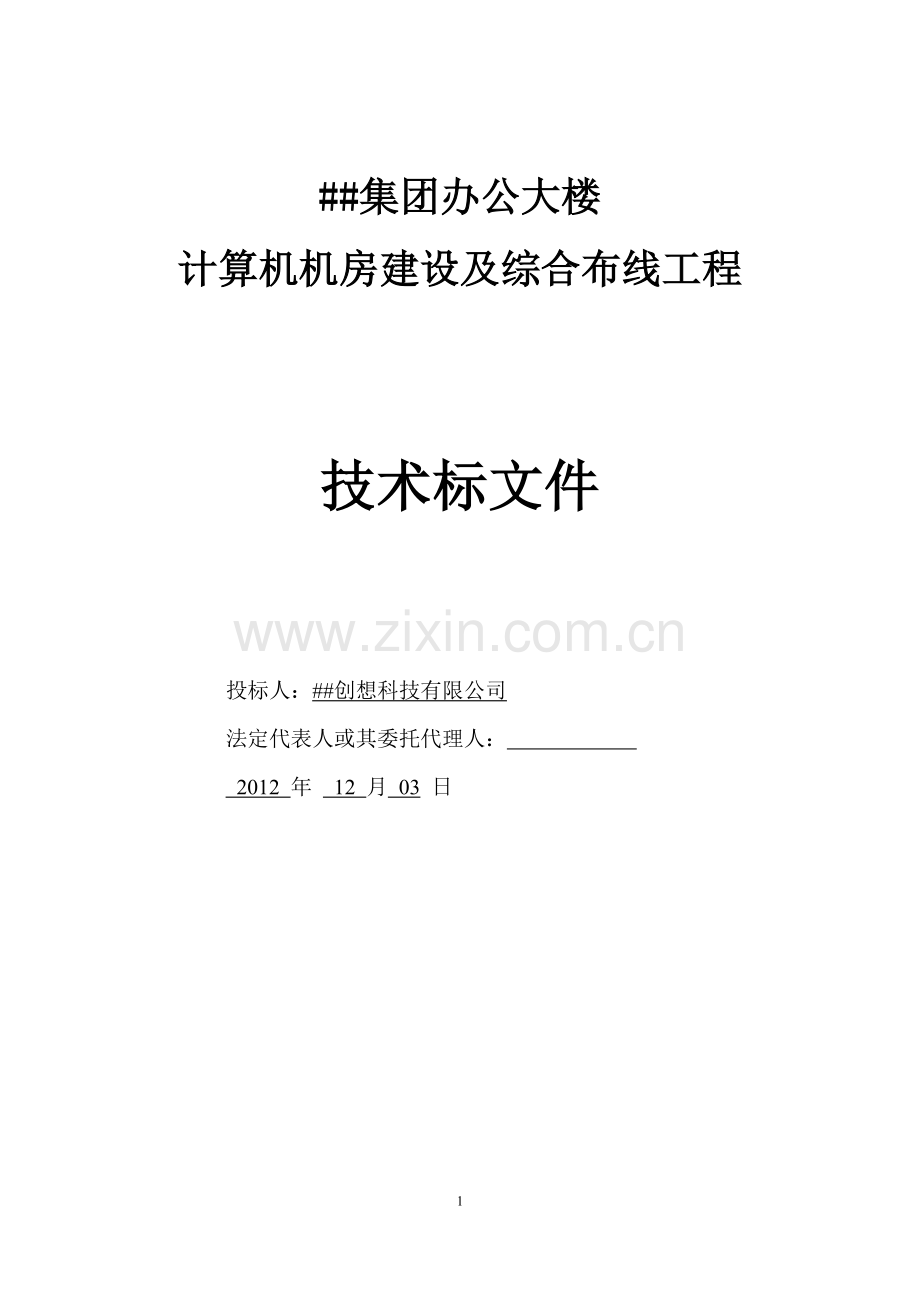

##集团办公大楼
计算机机房建设及综合布线工程

技术标文件

投标人：##创想科技有限公司
法定代表人或其委托代理人：
2012 年 12 月 03 日
目录
1. 系统设计方案及主要投标产品介绍 3
1.1. 项目背景 3
1.2. 机房装修设计 3
1.2.1. 设计依据 3
1.2.2. 防静电地板铺设 3
1.2.3. 天花吊顶 4
1.2.4. 墙身装饰 5
1.2.5. 隔断装修 5
1.2.6. 配电系统 5
1.2.7. 空调系统 8
1.2.8. 机房布线系统 9
1.3. 布线工程设计 9
1.4. 服务器介绍 9
1.5. 网络设备介绍 9

1. 系统设计方案及主要投标产品介绍
1.1. 项目背景
大同##集团办公大楼位于山西省大同市文兴路西侧，东泰大厦为一栋地下1层、地上17层的建筑。
本次项目针对大同##集团办公大楼进行计算机机房建设工程及综合布线系统工程；建设范围主要包括四部分：机房装修、布线工程、服务器、网络设备。
1.2. 机房装修设计
1.2.1. 设计依据
国家标准《电子计算机机房设计规范》(GB50174-93)
国家标准《计算站场地技术要求》(GB2887-89)
国家标准《电子计算机机房施工及验收规范》(SJ/T30003-93)
国家标准《计算机机房活动地板的技术要求》(GB6650-86)
国家标准《计算站场地安全技术》(GB9361-88)
国家标准《电气装置安装工程接地装置施工及验收规范》(GB50169-92)
中华人民共和国公共安全行业标准GA/T75-94《安全防范工程程序与要求》
《中华人民共和国计算机信息系统安全保护条例》
1.2.2. 防静电地板铺设
机房工程的技术施工中，机房地面工程是一个很重要的组成部分。机房地板一般采用防静电活动地板。活动地板具有可拆卸的特点，因此，所有设备的导线电缆的连接、管道的连接及检修更换都很方便。
机房地板采用架空地板，为使水泥砂浆地面达到不起尘、不产尘、保证空调送风系统的空气洁净度，地面先涮防尘漆做防尘处理。
我们为本机房选用全钢防静电活动地板，可与地面装饰效果相协调。地板安装高度为0.4M。地板与墙体交界处用不锈钢踢脚板封边。机房大门入口处做踏步。

计算机房用活动地板符合国标GB6650-86《计算机房用活动地板技术条件》。
活动地板的铺设在机房内各类装修施工及固定设施安装完成并对地面清洁处理后进行。
建筑地面符合设计要求，并清洁、干燥，活动地板空间作为静压箱时，四壁及地面均就作防尘处理，不得起皮和龟裂。
现场切割的地板，周边应光滑、无毛刺，并按原产品的技术要求作相应处理。
活动地板铺设前应按标高及地板布置严格放线将支撑部件调整至设计高度，平整、牢固。
活动地板铺设过程中应随时调整水平。遇到障碍或不规则地面，应按实际尺寸镶补并附加支撑部件。
在活动地板上搬运、安装设备时应对地板表面采取防护措施。铺设完成后，做好防静电接地。
1.2.3. 天花吊顶
在安装天花之前，将原楼顶清理干净及刷环氧聚氨脂二遍（防尘漆）。
按设计及安装位置严格放线。吊顶及马道应坚固、平直，并有可靠的防锈涂复。金属连接件、铆固件除锈后，应涂两遍防锈漆。
吊顶上的灯具、各种风口、火灾探测器底座及灭火喷嘴等应定准位置，整齐划一，并与龙骨和吊顶紧密配合安装。从表面看 应布局合理、美观、不显凌乱。
固定式吊顶的顶板应与龙骨垂直安装。
用自攻螺钉固定吊顶板，不得损坏板面。当设计未作明确规定时应符合五类要求。
螺钉间距：沿板周边间距150-200mm，中间间距为200-3000mm，均匀布置。
螺钉距板边10-15mm，钉眼、接缝和阴阳角处必须根据顶板材质用相应的材料嵌平、磨光。
活动式顶板的安装牢固、下表面平整、接缝紧密平直、靠墙、柱处按实际尺寸裁板镶补。根据顶板材质作相应的封边处理。
安装过程中随时擦拭顶板表面，并及时清楚顶板内的余料和杂物，做到上不留余物，下不留污迹。
1.2.4. 墙身装饰
机房与辅助区之间隔断为不锈钢落地玻璃隔断，玻璃间缝隙及玻璃与框之间间隙进行打胶密封处理。
墙面处理采用在主机房建筑物的墙面进行防尘、防潮、防水、防辐射和屏蔽处理，同时使房屋内部平整、光滑，清洁美观，改善采用光条件，增强保温、隔热、隔音、防尘等性能从而改善环境条件。机房墙面、地面进行防尘处理、确保洁净度高、不产生粉尘、耐久性高、不产生龟裂、眩光，同时起到防水、防潮、防霉的效果。
1.2.5. 隔断装修

机房外门采用防火防盗门，机房内门一般采用无框大玻璃门，这样既保证机房的安全，又保证机房内有通透、明亮的效果。
机房中的隔断采用不锈钢边框12mm厚钢化玻璃。钢化玻璃隔断近年正逐渐引入到网络机房装修中。它具有隔音、隔热、耐压等特点，透视效果极佳，并增添机房的简练与豪华感。
无框玻璃隔断，采用槽钢、全钢结构框架。墙面玻璃厚度不小于10mm，门玻璃厚度不小于12mm。表面不锈钢厚度应保证压延成型后平如镜面，水平的视觉效果。
1.2.6. 配电系统
1.机房供配电系统
一个完善的计算机供配电系统是保证计算机设备,场地设备和辅助设备可靠运行的先决条件。计算机机房的建设必须要建设一个良好的综合性强的供配电系统，在这个系统中不仅要解决计算机设备的用电问题，还要解决保障计算机设备正常运行的其它附属设备的供配电问题。如空调，机房照明系统用电，安全消防系统用电等。
1.1机房配电系统主要设计思想
机房内部配电根据实际情况只有一路电源输入，为动力、辅助设备及照明系统及计算机设备供电（ＵＰＳ电源），三相五线制。
1.2 ＵＰＳ配电系统设计
采用一台山特20KVA电源及配电柜对机房设备进行供电及控制。
ＵＰＳ电源布线采用放射式配电方式配至各用电设备。布线采用机柜上走线桥架敷设，这种布线方式有着良好的屏蔽效果，美观，便于维护，是现在机房内较为理想的一种布线方式。ＵＰＳ电源的主要用电设备包括：
1）网络设备、微机及服务器用电；
2）消防系统用电
3）门禁系统用电
4）监控系统
1.３ 动力、辅助电源及市电照明部分
机房动力设备由一台输入配电柜对空调、照明箱进行控制，由配电柜采用放射式配电方式直接配至各用电设备，这些用电设备主要包括空调、辅助电源插
座及市电照明等。配电柜出线为三相五线制和单相三线制配电方式，采用交流50Hz，380V/220V。
配电柜均采用自动空气开关控制，设过负荷、短路保护，并设有电压、电流的检测指示，同时具有独立的零地汇流排。
机房内所有维修插座及计算机用电插座均采用三线制，左零右火上接地，维修插座与保护地相连，计算机用插座与计算机专用地相连，从而保证计算机设备及其他设备能安全可靠运行，并能保证零地电压<１Ｖ。
2.照明系统设计
２.１ 设计标准和依据
２.１.１ 计算机机房对照明的要求
光线柔和，适合人体的生理需要，不能因照明电源产生干扰而影响计算机的工作。
２.１.２ 机房照明国家标准要求
按国家标准ＧＢ２８８７－９３《计算站场地技术条件》及ＧＢ５０１７４-９３《电子计算机机房设计规范》规定:
● 照度要求：
机房内在离地面０.８Ｍ处，主机房照度不应低于5００ＬＸ，其它辅助功能间照度不小于300Lx。应急照明照度不低于５ＬＸ。
● 眩光限制标准：
电子计算机机房内主机房及基本工作间无眩光，眩光限制等级为Ⅰ级；第一类辅助房间眩光限制等级为Ⅱ级，可以有轻微眩光；第二类、三类辅助房间眩光等级为Ⅲ级，允许有眩光感觉。
● 照度设计：
根据国家有关标准并结合本工程的实际情况，我们在机房主区域设计安装双管嵌入式格栅灯具，设计照度大于500Ｌx；辅助房间选用双管格栅灯，设计照度大于300Ｌx。应急照明要求：
在市电停电后，为保证工作人员做存盘等紧急处理，机房内需要应急照明系统。市电停电后应急照明自动投入由应急照明灯电池供电，事故照明灯选用冷光源高效嵌入式筒灯，并均匀布置，机房应急照明不低于５Ｌx。
照明电源采用照明配电箱统一进行控制，走廊设置安装跷板开关，对灯具进行控制，并安装一个红外传感延时开关与跷板开关对应急照明进行控制。
主机房灯具选用三管嵌入式荧光灯并带电容补偿：3*36W
灯具光管采用T8光管，与灯盘相配可产生柔和的效果，不会产生眩光，特别适用于计算机办公室。应急照明正常情况下采用市电供电，应急状况下采用UPS供电。

２.２ 机房防雷接地系统
电缆在敷设时应该平直，电缆（电线）之间要保持一定的间隔，电缆（电线）要与地面、墙壁、天花板保持一定的间隙。不同规格的电缆（电线在）敷设时要有不同的固定距离间隔。
为了保证电缆绝缘良好及线芯和外包皮不受损伤，按有关规定敷设时一般弯曲半径的6-25倍。有些可根据厂家和当地供电部门的标准施工。
接地系统：计算机机房的接地系统是计算机场地建设中一项重要的内容，接地系统建设的好坏不仅影响计算机本身的正常运行，而且还直接关系到计算机设备和工作人员的安全。本机房的设计中考虑到了四种接地形式：a、交流工作地；b安全保护地；c逻辑接地；d防雷接地。交流工作地，即三相四线制的零线；安全保护地，按接地电阻<4欧姆考虑，且与机房内由接地紫铜排与紫铜皮相连，以防静电；逻辑接地，按接地电阻<1欧姆考虑，引入UPS输出配电柜中，用于计算机设备；防雷接地主要利用大楼的避雷地极在配电柜中加入防雷模块。
1.2.7. 空调系统
1、设计依据
１)计算站场地技术条件。
２)计算机房设计规范。
３)采暖通风及空气调节设计规范。
2、室外气象计算参数
夏季空调干球温度 ３５.２℃
夏季空调湿球温度 ２８.２
冬季空调干球温度 -５℃
冬季空调相对湿度 ７６%
3、室内空气环境设计参数
按Ｂ级标准设计
温度 １８－２８℃
相对湿度 ４０－７０％
4、主要技术措施
计算机房的空调系统与普通空调系统相比有许多不同之处，它主要的特点有以下几点：
设备散热量大，散湿量小
大中型电子计算机的装设功率大，运行中机柜的散热量不但大而且集中。一个机柜散热量每小时由几千瓦不等，且无散湿量加之机房内人员稀少所以每平米的湿量平均在8－16g。
空调送风量的焓差小，风量大
机房设备散热量的95％左右是显热，热量大，湿量小，热湿比近似无穷大。因此，空调的空气处理可近似作为一个等湿降湿的过程。这种工况下焓差小要消除余热必然是风量大，另外为了保证机房内的洁净度，使机房内0.5ц大小颗粒的灰尘，达到机房要求，机房内空气要求每小时应循环30次以上，通过空调过滤系统进行过滤。
采用下送风，上回风的送风方式
设备散热量大且集中。进风口一般在设备下部，自上而下的冷空气迅速而有效地冷却设备。
较长时间的空调运行：
计算机机房一般是在24小时的不间断的工作，即使冬天还是有余热，因此，空调系统要能够一年四季不间断运行，能保证服务器及网络设备所需的温度和湿度要求。该机房选用1台 机房专用恒温恒湿精密空调。
1.2.8. 机房布线系统
1、机房分区
中心机房包括主机房和辅助房
机柜布局:
中心机房设置服务器机柜6台，另外配电柜1台（包含UPS输入配电柜、输出配电柜），空调系统1台机柜，电池柜1台。
2、机房内管路线槽敷设方案
机房内的管路包括综合布线、消防和强电。其中综合布线和强电采用桥架安装，入户线缆均采用下走线方式，机房内的线缆采用机柜上走线方式。
根据穿线工艺，线槽内截面尺寸应大于所穿线缆截面积之和的3倍，机房内布线所有桥架均采用上走线桥架，引入线按地板下走线方式，弱电桥架与强电桥架水平保持300mm距离。
桥架转弯处应采用弧线形弯头或折线型弯头，以免发生线缆刮伤。
桥架连接处要求通过接地线彼此连接；
为确保线路的安全，应使管线有良好的接地端。金属线槽、金属管、电缆桥架及各配线机柜均需整体连接，然后接地。
3、网络光纤主干布线改造
网络光纤包括现有的到各个楼层和接入光纤。
4、机房内局域网布线
机房内布线统一采用6类非屏蔽布线产品，在网络区选择一个机柜作为主配线柜，服务器网络机柜内安装两个24口六类网络配线架，布放到主配电柜内，以便于这些机柜内网络或KVM管理的接入。

1.3. 布线工程设计
1.3.1. 基本情况
东泰大厦为一栋地下1层、地上17层的建筑，在大楼的中心偏东位置设有弱电竖井，连通各个楼层，综合布线系统主机房设在一层中部北侧，后附大楼平面图纸，图中标有大楼弱电竖井的位置，主机房的位置，各楼层、各房间语音与数据信息点位置和数量。可根据实际情况和综合布线规范对原有设计进行适当修改，有关修改部分需要说明理由。布线项目有网络布线、有线电视布线、电话布线三项。
布线方法是从机房布线至各房间的多媒体盒，多媒体盒到桌面由装修公司完成。多媒体盒由装修公司建造，具体要求由投标方设计和提出。网络部分是光纤到楼层，六类线到多媒体盒
1.3.2. 基本要求
系统为开放式机构，能支持语音及多种计算机技术，适应于千兆以太网，在应用上能支持电视会议及多媒体系统需求，满足宽带传输要求。
布线系统采用树状、星型结构，全模块化，方便系统扩展。工程所采用的布线系统应符合相应国际国内有关标准。

结构化布线系统设计应满足所有通信、网络、电子设备、门禁、视频监控在现在和将来布线需求为主要目标，提供通信、网络，监控管理服务基础。
结构化布线系统应采用模块化设计，易于配线上的扩充和重新配置，在物理结构上，采用分级的星型分布，以利于数据的采集及信息的传递。
1.3.3. 结构化布线系统的设计目标
实用性：实施后的布线系统，将能够在现在和将来适应技术的发展，并且实现数据通信、语音通信、视频通信等。
灵活性：系统中的任一部分之联接都应是灵活的，即从物理接线，到数据通信，语音通信，都不受或极少受物理位置和这些设备类型的限制。
模块化：布线系统中，除去敷设在建筑内的线缆外，其余所有的接插件都应是积木式的标准件，以方便管理和使用
可扩充：由于所有基础设施（材料、部件、通讯设备）都采用国际标准，因此，无论计算机设备、通讯设备、控制设备随技术如何发展，将来都可很方便地将这些设备联到系统中去。
先进性：布线系统适应日益广泛的数据通信和应用，符合业界的发展趋势，从而保护用户在线缆及网络系统上的投资以及运行在其上的应用。
经济性：在满足应用要求的基础，尽可能降低造价。
标准化：严格按照EIA/TIA568B及ISO/IEC11801标准设计系统，并能够连接众多满足国际网络标准的网络设备。如IEEE802.2、IEEE802.3。
1.3.4. 设计标准依据与原则
（一）遵循标准
IEEE802.3 10-BASE-T
IEEE802.3E
EIA/TIA568B标准
国际ISO/IEC11801标准1998年
EIA/TIA568B
ISO/IECJTC1/SC25/WG3
ANSIFDDI/TP-PMD 100Mbps
EN55022/CLASSB(电磁兼容)标准
《综合布线系统工程设计规范》GB 50311-2007
《综合布线系统工程验收规范》GB 50312-2007
《建筑物通用布线国际标准》ISO/IEC 11801
国际综合布线标准EIA/TIA 568
（二）设计方法要求
1、工作区子系统设计（WORKAREA SUBSYSTEM）
用户工作区由终端设备连接到信息插座的连线和各种适配器等布线设备所组成。通过插座既可以引出电话也可以连接数据终端以及其它传感器和弱电设备。所有信息插座都采用符合超5类以上标准的RJ45信息点。
2、水平子系统设计（HORIZONTAL SUBSYSTEM）
水平子系统的作用是将干线子系统的线路延伸到用户工作区。它包括信息插座、水平主槽道和线管、水平传输介质及端接水平线的配线架。至每个信息插座均为四对双绞线。
3、干线子系统设计（RISERBACKBONE SUBSYSTEM）要求
包括光纤和大对数电缆两种。数据主干采用单模光纤，要求该系统安装简单、操作方便。大对数电缆为3类以上大对数电缆。
具体数据要求：光纤两端使用光纤配线架进行安装端接，使用ST耦合器；语音为3类以上线。主机房配线柜与机房机柜一并考虑。
4、管理子系统设计（ADMINISTRATION SUBSYSTEM）
竖井内所有配线架（24口）均安装在国际标准的19"的机柜或机架内，竖井内设备、配线位置根据实际情况进行调整、可以每层都放置，也可以多层公用，机柜位置便于检修。
（三）布线说明
大楼总计点位为1700个信息点，采用六类非屏蔽双绞线引至楼层配线间，楼层配线间通过多模光纤连接到主机房。
（四）布线产品介绍

电缆/双绞线类型
六类双绞线
适用范围
综合布线系统
传输速率
1000Mbps
单段长度
100米
包装长度
305米
性能概述
满足综合布线系统设计要求的高速, 高性能
符合UL认证要求
具有优异的传输性能
6类标准包含的另一个"新的"性能参数是平衡, 平衡涉及电缆系统抵消环境(普通模式)噪声的能力

1.4. 服务器介绍

1.5. 网络设备介绍
