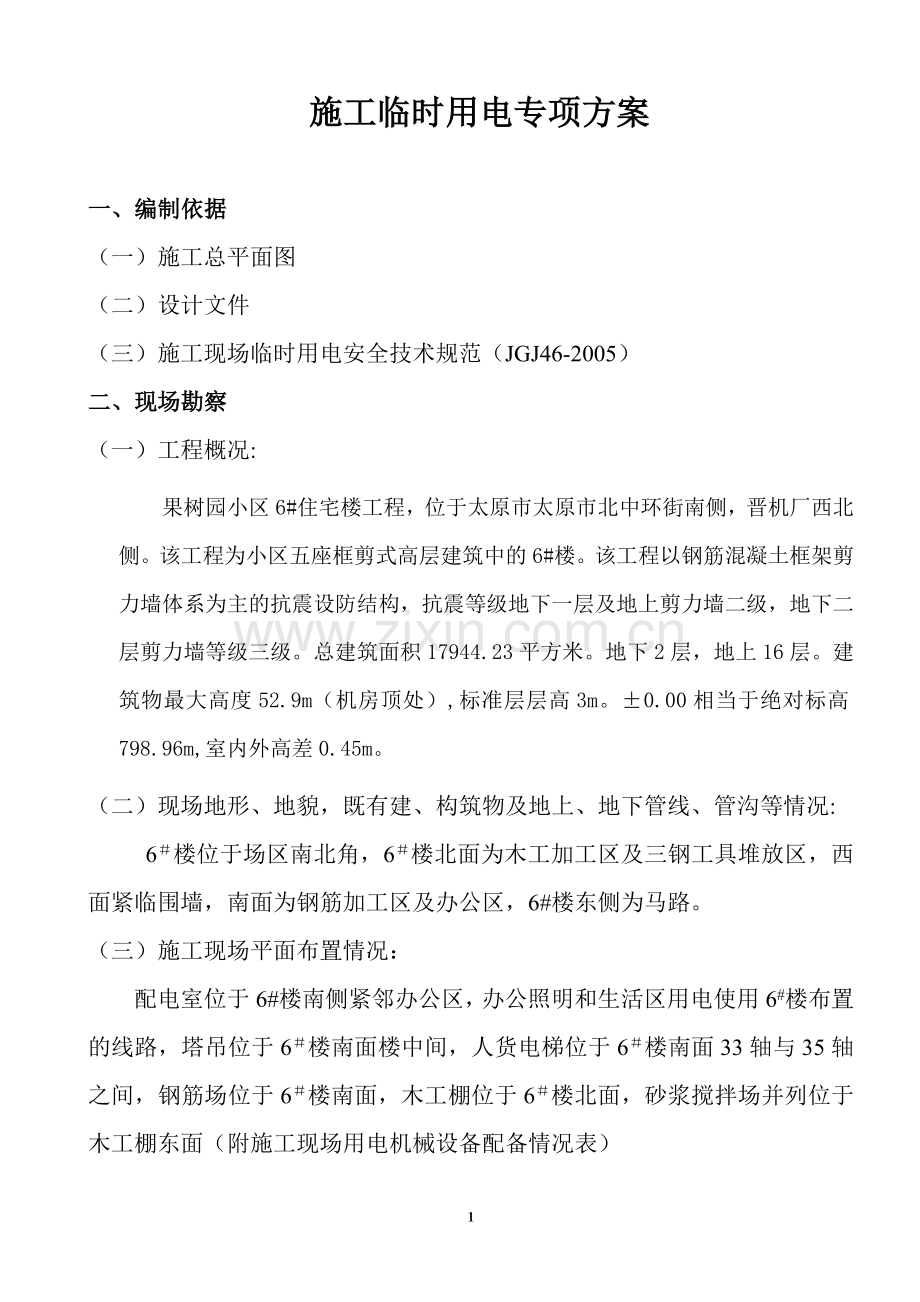

施工临时用电专项方案

一、编制依据
（一）施工总平面图
（二）设计文件
（三）施工现场临时用电安全技术规范（JGJ46-2005）
二、现场勘察
（一）工程概况:
果树园小区6#住宅楼工程，位于太原市太原市北中环街南侧，晋机厂西北侧。该工程为小区五座框剪式高层建筑中的6#楼。该工程以钢筋混凝土框架剪力墙体系为主的抗震设防结构，抗震等级地下一层及地上剪力墙二级，地下二层剪力墙等级三级。总建筑面积17944.23平方米。地下2层，地上16层。建筑物最大高度52.9m（机房顶处）,标准层层高3m。±0.00相当于绝对标高798.96m,室内外高差0.45m。
（二）现场地形、地貌，既有建、构筑物及地上、地下管线、管沟等情况:
6＃楼位于场区南北角，6＃楼北面为木工加工区及三钢工具堆放区，西面紧临围墙，南面为钢筋加工区及办公区，6#楼东侧为马路。
（三）施工现场平面布置情况：
配电室位于6#楼南侧紧邻办公区，办公照明和生活区用电使用6#楼布置的线路，塔吊位于6＃楼南面楼中间，人货电梯位于6＃楼南面33轴与35轴之间，钢筋场位于6＃楼南面，木工棚位于6＃楼北面，砂浆搅拌场并列位于木工棚东面（附施工现场用电机械设备配备情况表）

工程施工机械设备计划表
序号
设备名称
型号
单位
数量
单台功率
1
塔吊
QTZ5013
台
1
33.9 kw
2
人货电梯
SCD200/200
台
1
72 kw
3
砼泵车
佳尔华
台
1
90 kw
4
钢筋弯曲机
CJ5-8
台
2
11 kw
5
小型钢筋弯曲机

台
1
3kw
6
调直切断机

台
1
5.5kw
7
钢筋切割机

台
2
11 kw
8
电焊机
BX-600-2
台
1
38.6 kw
9
对焊机
UNI-100
台
1
80 kw
10
电焊机
BX-300-2
台
1
23.4 kw
11
电渣焊机
SH-40
台
1
30 kw
12
木工平刨机
MB1043
台
1
2.2kw
13
圆盘机
MJ114
台
1
2.2 kw
14
平板震动机
P2-50
台
1
0.5 kw
15
插入式震动机
HZ69-70A
台
3
2.2 kw
16
搅拌机
JZC350A
台
2
11kw
17
管子套丝机
Dg100
台
1
1.1 kw
18
管子套丝机
Dg50
台
1
0.75 kw
19
楼层临时水泵

台
2
15kw

三、配电方案
（一）配电系统
1、供电方式
采用果树园小区正式的10/0.4KV变电所，暂作施工临时用电电源。
2、配电系统结构
（1）系统设置
现场施工用电从电源进线开始至用电设备之间，经过三级配电装置配送电力。即由总配电箱或配电室的配电柜（一级箱）开始，依此经由分配电箱（二级箱）、开关箱（三级箱）到用电设备。
由总配到分配，分7路配送电力，每路均采用树干式配线，支接若干分配电箱，每只分配电箱再支接或链接若干开关箱，从开关箱向用电设备配电实行“一机一闸”制，即每一开关箱只能联接控制一台与其相关的用电设备（含插座）。各回路负荷分配做到基本均匀，保持三相基本平衡。
配电线路，从总配电箱到分配电箱采用五芯铠装电缆埋地敷设，从分配电箱到开关箱采用铜芯橡套防水软电缆。
第一路供电范围为：塔吊，配接分配电箱1只，开关箱1只；第二路供电范围为：人货电梯，配接分配电箱1只，开关箱2只；第三路供电范围为：砼泵车，配接分配电箱1只，开关箱1只；第四路供电范围为：钢筋场地，配接分配电箱1只，开关箱7只；第五路供电范围为：楼层配电，配接分配电箱1只，开关箱5只；第六路为木工场、混凝土搅拌场配电，配接分配电箱1只，开关箱4只；第七路为照明配电，配接分配电箱1只，开关箱3只。配电系统图见附图1所示，各分路配电范围见附图2所示。。
（2）配电室设置
配电室设置在现场东侧靠近变压器的地方。其位置见现场平面图所示。
配电室内布置配电柜1只，配电室建筑面积20㎡，配电室内净高为3m。配电室平面图如附图3所示，配电室施工图详临时设施施工方案。
（二）保护系统
1、过载与短路保护系统
（1）采用三级过载与短路保护系统。即在总配电柜、分配电箱、开关箱中均设置熔断器或断路器。其中断路器允许用兼有漏电保护功能的漏电断路器取代。
（2）各回路配电装置的总路和分路中均设置熔断器或断路器。
2、漏电保护系统
（1）采用二级漏电保护系统。即在总配电箱（配电柜）和开关箱二级配电装置中设置漏电保护器。其中总配电箱（配电柜）中的漏电保护器可以设置于总路，也可以设置于各分路，但不必重叠设置。
（2）实行分级、分段漏电保护原则。合理选择总配电箱（配电柜）和开关箱中漏电保护器的额定漏电动作参数。各级漏电保护器的装置要求及额定漏电动作参数选择应符合第九节中的相关技术要求。
3、防雷装置
（1）防直击雷装置的设置
本工程施工现场需设置防直击雷装置的设备有：塔吊、人货电梯、悬挑脚手架等。
防直击雷装置由接闪器、防雷引下线和防雷接地体组成。
接闪器设置于需防护设备的顶端，采用直径为￠20及以上的镀锌圆钢等，高度1~2m。塔式起重机的塔顶和臂架远端可作为接闪器，不需另装避雷针。
防雷引下线采用￠10镀锌圆钢，各机械设备的防雷引下线，可利用该设备的金属结构体，但应保证电气连接。
防雷接地体作法与供配电系统接地体一样。做防雷接地机械上的电气设备，所连接的PE线必须同时做重复接地；同一台机械电气设备的重复接地与机械的防雷接地可使用同一个接地体。单独设置的防雷接地体，其冲击接地电阻值不应大于30Ω，与供配电系统PE线重复接地共用的防雷接地体，其接地电阻值应符合PE线重复接地电阻值不大于10Ω的要求。
避雷针、防雷引下线、防雷接地体之间必须可靠焊接。
安装避雷针的机械设备，所有固定的动力、控制、照明、信号及通信线路宜采用钢管敷设。钢管与该机械设备的金属结构体应作电气连接。
（2）防感应雷装置的设置
本工程配电线路为埋地电缆进入配电室，从其两端与架空线连接处装置阀型避雷器。
4、接地体敷设
本工程接地体采用两种方式，其一是自然接地体，其二是人工接地体。人工接地体采用圆钢作接地体，直径不小于4 mm，水平敷设，埋深不小于0.8 m。接地线亦采用圆钢，地上敷设，在室内其直径不小于5 mm，在室外不小于6 mm；地下敷设，其直径不小于8 mm。
接地体各部分接地极间及接地体与接地线的连接均采用焊接。接地线连接采用搭接焊，搭接长度为其直径的6倍。接地线及其连接处如位于潮湿或腐蚀介质场所，应涂刷防潮、防腐蚀油漆。接地线与接地设备的连接可用焊接或螺栓连接。用螺栓连接时，应设防松螺帽或加防松垫片。
每一组接地装置的接地线应采用两根及以上导体，并在不同点与接地体焊接。
接地体周围不得有垃圾及非导体杂物，且应与土壤紧密接触。
四、负荷计算：
N1.塔吊(QTZ5013):取Kc=0.25,cos=0.7,tg＝1.02
Pj=Kc·PN=0.25×33.9＝8.48KW
Qj=Pj·tg＝8.48×1.02＝8.65kvar
Sj===12.11kv·A
Ij===18.41A
N2.人货电梯（SCD200/200）：取Kc=0.25,cos=0.7,tg＝1.02
Pj=Kc·PN=0.25×72＝18KW
Qj=Pj·tg＝18×1.02＝18.36kvar
Sj===25.71kv·A
Ij===39.07A
N3.砼输送泵:取Kc=0.6,cos=0.75,tg＝0.88
Pj=Kc·PN=0.6×90＝54KW
Qj=Pj·tg＝54×0.88＝47.52kvar
Sj===71.93kv·A
Ij===109.39A
N4.钢筋场:取Kc=0.5,cos=0.7,tg＝1.02
Pj=Kc·PN=0.5×132.5＝66.25KW
Qj=Pj·tg＝66.25×1.02＝67.58kvar
Sj===94.64kv·A
Ij===143.79A
N5.楼层配电:取Kc=0.5,cos=0.7,tg＝1.02
Pj=Kc·PN=0.5×129.1＝64.55KW
Qj=Pj·tg＝64.55×1.02＝65.84kvar
Sj===92.20kv·A
Ij===140.11A
N6木工场、混凝土搅拌场配电：取Kc=0.6,cos=0.73,tg＝0.94
Pj=Kc·PN=0.6×26.4＝15.84KW
Qj=Pj·tg＝15.84×0.94＝14.89kvar
Sj===21.74kv·A
Ij===54.95A
N7办公、照明、食堂:取Kc=0.8,cos=0.95,tg＝0.33
Pj=Kc·PN=0.8×96＝76.8KW
Qj=Pj·tg＝76.8×0.33＝25.34kvar
Sj===80.87kv·A
Ij===122.83A
总的计算负荷,计算电流:
∑Pj=8.48+18.00+54.00+66.25+64.55+15.84+76.8=303.92KW
∑Qj=8.65+18.36+47.52+67.58+65.84+14.89+25.34=248.45kvar
∑Sj=12.11+25.71+71.93+94.64+92.20+21.74+80.87=399.2kv·A
∑Ij=18.41+39.07+109.39+143.79+140.11+54.95+122.83=628.55A
五、变压器选择
根据施工现场用电量的估算，验算变压器的容量。此时应满足：
SN≥S∑j
10/0.4KV≥399.2kv·A
经验算满足要求；
故采用果树园小区正式的10/0.4KV变电所，暂作施工临时用电电源，经验算满足使用要求。
六、配电线选择:
N1塔吊(QTZ5013)配电线选择：
I3＝＝＝86.56A
查附表可知，应选用四芯35mm2的聚氯乙烯绝缘铝芯电力电缆即可。由于采用三相五线制，中性线选用有一定准则，则选中性线截面为10mm2。
N2人货电梯（SCD200/200）配电线选择：
I2＝＝＝183.85A
查附表可知，应选用四芯120mm2的聚氯乙烯绝缘铝芯电力电缆即可。由于采用三相五线制，中性线选用有一定准则，则选中性线截面为35mm2。
N3砼输送泵配电线选择：
I3＝＝＝214.50A
查附表可知，应选用四芯150mm2的聚氯乙烯绝缘铝芯电力电缆即可。由于采用三相五线制，中性线选用有一定准则，则选中性线截面为50mm2。
N4钢筋场:配电线选择：
I3＝＝＝338.34A
查附表可知，应选用四芯185mm2的聚氯乙烯绝缘铜芯电力电缆即可。由于采用三相五线制，中性线选用有一定准则，则选中性线截面为50mm2。
N5楼层配电配电线选择：
I3＝＝＝329.66A
查附表可知，应选用四芯150mm2的聚氯乙烯绝缘铜芯电力电缆即可。由于采用三相五线制，中性线选用有一定准则，则选中性线截面为50mm2。
N6木工场、混凝土搅拌场配电配电线选择：
I3＝＝＝64.64A
查附表可知，应选用四芯25mm2的聚氯乙烯绝缘铝芯电力电缆即可。由于采用三相五线制，中性线选用有一定准则，则选中性线截面为100mm2。
N7办公、照明、食堂配电线选择：
I3＝＝＝180.63A
查附表可知，应选用四芯120mm2的聚氯乙烯绝缘铝芯电力电缆即可。由于采用三相五线制，中性线选用有一定准则，则选中性线截面为35mm2。
七、配电装置选择（附配电箱、开关箱接线图）
一、根据JGJ464－2005施工现场临时用电安全技术规范93页附表C电动机电器选择如下：
N1.塔吊(QTZ4509):
1、熔断器选用：
根据提供型号和规定有以下几种可供选择：
RL1200/150A、RM10200/160A、RT10100/100 A、RC1A200/150 A
2、接触器选用：
根据提供型号和规定有以下几种可供选择：
B85A、LC1-D80A;
3、漏电保护器选用：
根据提供型号和规定有以下几种可供选择：
DZ15L80A、DZ20L80A
N2.人货电梯（SCD200/200）
1、熔断器选用：
根据型号和规定有几种可供选择：
RM10350/260A、RT10100/100 A；
2、接触器选用：
根据提供型号和规定有以下几种可供选择：
B170A、CJX2185A；
3、漏电保护器选用：
根据提供型号和规定选择：
DZ20L180A；
N3.砼输送泵
1、熔断器选用：
根据型号和规定有几种可供选择：
RM10350/225A、RT10100/100 A；
2、接触器选用：
根据提供型号和规定有以下几种可供选择：
B170A、CJX2185A；
3、漏电保护器选用：
根据提供型号和规定选择：
DZ20L180A；
N4.钢筋场:
1、熔断器选用：
根据型号和规定有几种可供选择：
RM10350/260A、RT10100/100 A；
2、接触器选用：
根据提供型号和规定有以下几种可供选择：
B170A、CJX2185A；
3、漏电保护器选用：
根据提供型号和规定选择：
DZ20L180A；
N5.楼层配电:
1、熔断器选用：
根据型号和规定有几种可供选择：
RM10350/225A、RT10100/100 A；
2、接触器选用：
根据提供型号和规定有以下几种可供选择：
B170A、CJX2185A；
3、漏电保护器选用：
N6木工场、混凝土搅拌场配电：
根据提供型号和规定选择：
DZ20L180A；
1、熔断器选用：
根据型号和规定有几种可供选择：
RL1200/125A、RM10200/125A、RT10100/100 A、RC1A200/120A
2、接触器选用：
根据提供型号和规定有以下几种可供选择：
B65A、LC1-D63A；
3、漏电保护器选用：
根据提供型号和规定选择：
DZ20L63A、DZ20L63A；
N7办公、照明、食堂
1、熔断器选用：
根据型号和规定有几种可供选择：
RM10350/225A、RT10100/100 A；
2、接触器选用：
根据提供型号和规定有以下几种可供选择：
B170A、CJX2185A；
3、漏电保护器选用：
根据提供型号和规定选择：
DZ20L180A；
二、根据JGJ46－2005施工现场临时用电安全技术规范，表8.1.14进行配电箱及开关箱的箱体尺寸确定如下：
N1.塔吊(QTZ4509):
二级配电箱：800*600*250 1只；开关箱：600*600*250 1只
N2.人货电梯（SCD200/200）:
二级配电箱：800*600*250 1只；开关箱：600*600*250 2只
N3.砼输送泵:
二级配电箱：800*600*250 1只;开关箱：600*600*250 1只
N4.钢筋场:
二级配电箱：1200*800*250 1只;开关箱：600*600*250 7只
N5.楼层配电:
二级配电箱：1200*800*250 1只;开关箱：600*600*250 5只
N6木工场、混凝土搅拌场配电：
二级配电箱：1200*800*250 1只;开关箱：600*600*250 4只
N7办公、照明、食堂:
二级配电箱：800*600*250 1只;开关箱：600*600*250 3只

施工现场用电量统计表
工程名称：果树园小区2＃住宅楼
序号
设备名称
单机功率
数量
合计功率
需要系数Kx
平均功率因数cos
有功功率pj
无功功率Qj
1
塔吊QTZ5013
33.9 kw
1
33..9 kw
0.25
1.02
8.48
8.65
2
人货电梯SCD200/200
72 kw
1
72 kw
0.25
1.02
18
18.36
3
砼泵车佳尔华
90 kw
1
90 kw
0.6
0.88
54
47.52
4
钢筋弯曲机CJ5-8
11 kw
2
22 kw
0.5
1.02
11
11.22
5
小型钢筋弯曲机
3kw
1
3kw
0.5
1.02
1.5
1.53
6
调直切断机
5.5kw
1
5.5kw
0.5
1.02
5.61
5.72
7
钢筋切割机
11 kw
2
22 kw
0.5
1.02
11
11.22
8
电焊机BX-600-2
38.6 kw
1
38.6 kw
0.45
1.17
17. 37
20. 32
9
对焊机UNI-100
80 kw
1
80 kw
0.45
1.17
36
42.12
10
电焊机BX-300-2
23.4 kw
1
23.4 kw
0.45
1.17
10. 53
12. 32
11
竖向焊机SH-40
30 kw
1
30 kw
0.45
1.17
13. 5
15.80
12
木工平刨机MB1043
2.2kw
1
2.2kw
0.6
0.94
1.32
1.24
13
圆盘机MJ114
2.2 kw
1
2.2 kw
0.6
0.94
1.32
1.24
14
平板震动机P2-50
0.5 kw
1
0.5 kw
0.5
1.02
0.25
0.26
15
插入式震动机HZ69-70A
2.2 kw
3
4.4 kw
0.5
1.02
2.2
2.24
16
搅拌机JZC350A
11kw
2
22kw
0.7
0.8
15.4
12. 32
17
管子套丝机Dg100
1.1 kw
1
1.1 kw
0.5
1.02
0.55
0.56
18
管子套丝机Dg50
0.75 kw
1
0.75 kw
0.5
1.02
0.38
0.39
19
楼层临时水泵
15kw
2
30kw
0.7
0.8
21
16.8
八、施工现场临时用电技术要求
（一）配电室技术要求
1、配电室应靠近电源，并应设在灰尘少潮气少、振动小、无腐蚀介质、无易燃易爆物及道路畅通的地方。
2、成列的配电柜和控制柜两端应与重复接地线及保护零线作电气连接。
3、配电室和控制室应能自然通风，并应采取防止雨雪侵入和动物进入的措施。
4、配电室内的母线涂刷有色油漆，以标志相序；以柜正面为基准，其涂色符合表1的规定。
表1 母线涂色
相别
颜色
垂直排列
水平排列
引下排列
L1（A）
黄
上
后
左
L2（B）
绿
中
中
中
L3（C）
红
下
前
右
N
淡蓝
—
—
—
5、配电室的耐火等级不低于三级，并在室内配置砂箱和可用于扑灭电气火灾的灭火器。
6、配电室照明分设正常照明和事故照明。
7、配电室的门向外开，并配锁。
8、配电柜应装设电源隔离开关及短路、过载、漏电保护电器。电源隔离开关分断时应有明显可见分断点。
9、配电柜或配电线路停电维修时，应挂接地线，并应悬挂“禁止合闸、有人工作”停电标志牌。停送电必须由专人负责。
10、配电柜应编号，并应有用途标记。
（二）配电线路技术要求
1、电缆中必须包含全部工作芯线和用作保护零线或保护线的芯线。需要三相四线制配电的电缆线路必须采用五芯电缆。五芯电缆必须包含淡蓝、黄/绿二种颜色绝缘芯线。淡蓝色芯线必须用作N线；绿/黄双色芯线必须用作PE线，严禁混用。
2、电缆线路严禁沿地面明设，并应避免机械损伤和介质腐蚀。埋地电缆路径应设方位标志。
3、电缆直接埋地敷设的深度不应小于0.7 m，并应在电缆紧邻上下左右侧均匀敷设不小于50 mm厚的细砂，然后覆盖砖或混凝土板等硬质保护层。
4、埋地电缆在穿越建筑物、构筑物、道路、易受机械损伤、介质腐蚀场所及引出地面从2.0 m高到地下0.2 m处，必须加设防护套管，防护套管内径不应小于电缆外经外径的1.5倍。
5、埋地电缆与其附近外电电缆和管沟的平行间距不得小于2.0 m，交叉间距不得小于1.0 m。
6、埋地电缆的接头应设在地面上的接线盒内，接线盒应能防水、防尘、防机械损伤、，并应远离易燃易爆、易腐蚀场所。
7、在建工程内的电缆线路必须采用埋地方式引入，严禁穿越脚手架引入。电缆垂直敷设应充分利用在建工程的竖井、垂直孔洞等，并宜靠近用电负荷中心，固定点每楼层不得少于一处。电缆水平敷设宜沿墙或门口刚性固定，最大弧垂距地不得小于2.0 m。工程装饰阶段，电源线可沿墙角、地面敷设，但应采取防机械损伤和电火措施。
8、室内配线，非埋地明敷主干线距地面高度不得小于2.5 m。铜线截面不应小于1.5 mm2，铝线截面不应小于2.5 mm2。对穿管敷设的绝缘导线线路，其短路保护熔断器的熔体额定电流不应大于穿管绝缘导线长期连续负荷允许载流量的2.5倍。
（三）保护系统技术要求
1、在施工现场专用变压器供电的TN-S接零保护系统中，电气设备的金属外壳必须与保护零线连接。保护零线应由工作接地线、配电室（总配电箱）电源侧零线或总漏电保护器电源侧零线处引出。
2、当施工现场与外电线路共用同一供电系统时，电气设备的接地、接零保护应与原系统保持一致。不得一部分设备做保护接零，另一部分设备做保护接地。
采用TN系统做保护接零时，工作零线（N线）必须通过总漏电保护器，保护零线（PE线）必须由电源进线零线重复接地处或总漏电保护器电源侧零线处，引出形成局部TN-S接零保护系统。
3、在TN接零保护系统中，通过总漏电保护器的工作零线与保护零线之间不得再做电气连接。
4、在TN接零保护系统中，PE零线应单独敷设。重复接地线必须与PE线相连接，严禁与N线连接。
5、使用一次侧由50V以上电压的接零保护系统供电，二次侧为50V及以下电压的安全隔离变压器时，二次侧不得接地，并应将二次线路用绝缘管保护或采用橡皮护套软线。
当采用普通隔离变压器时，其二次侧一端应接地，且变压器正常不带电的外露可导电部分应与一次回路保护零线相连接。
以上变压器尚应采取防直接接触带电体的保护措施。
6、施工现场的临时用电电力系统严禁利用大地做相线或零线。
7、PE线所用材质与相线、工作零线（N线）相同时，其最小截面应符合以下表2的规定。
表2 PE线截面与相线截面的关系
相线芯线截面（mm2）
PE线最小截面（mm2）
S≤16
5
16＜S≤35
16
S＞35
S/2
8、保护零线必须采用绝缘导线。配电装置和电动机械相连接的PE线应为截面不小于2.5mm2的绝缘多股铜线。手持式电动工具的PE线应为截面不小于1.5mm2 的绝缘多股铜线。
9、PE线上严禁装设开关或熔断器，严禁通过工作电流，且严禁断线。
10、11、相线、N线、PE线的颜色标记必须符合以下规定：相线L1（A）、L2（B）、L3（C）相序的绝缘颜色依次为黄、绿、红色；N线的绝缘颜色为淡蓝色；PE线的绝缘颜色为绿/黄双色。任何情况下上述颜色标记严禁混用和互相代用。
12、在TN系统中，下列电气设备不带电的外露可导电部分应做保护接零：
（1）电机、变压器、电器、照明器具、手持式电动工具的金属外壳；
（2）电气设备传动装置的金属部件；
（3）配电柜与控制柜的金属框架；
（4）配电装置的金属箱体、框架及靠近带电部分的金属围栏和金属门；
（5）电力线路的金属保护管、敷线的钢索、起重机的底座和轨道、滑升模板金属操作平台等；
（6）安装在电力线路杆（塔）上的开关、电容器等电气装置的金属外壳及支架。
13、在TN系统中，下列电气设备不带电的外露可导电部分，可不做保护接零：
（1）在木质、沥青等不良导电地坪的干燥房间内，交流电压380V及以下的电气装置金属外壳（当维修人员可能同时触及电气设备金属外壳和接地金属物件时除外）；
（2）安装在配电柜、控制柜金属框架和配电箱的金属箱体上，且与其可靠电气连接的电气测量仪表、电流互感器、电器的金属外壳。
14、单台容量超过100kVA或使用同一接地装置并联运行总容量超过100kVA的电力变压器或发电机的工作接地电阻值不得大于4Ω。
单台容量不超过100kVA或使用同一接地装置并联运行且总容量不超过100kVA的电力变压器或发电机的工作接地电阻值不得大于10Ω。
在土壤电阻率大于1000Ω·m的地区，当达到上述接地电阻值有困难时，工作接地电阻值可提高到30Ω。
15、TN系统中的保护零线除必须在配电室或总配电箱处做重复接地外，还必须在配电系统的中间处和末端处做重复接地。
在TN系统中，保护零线每一处重复接地装置的接地电阻值不应大于10Ω。在工作接地电阻值允许达到10Ω的电力系统中，所有重复接地的等效电阻值不应大于10Ω。
16、在TN系统中，严禁将单独敷设的工作零线再做重复接地。
17、每一接地装置的接地线应采用2根及以上导体，在不同点与接地体做电气连接。
不得采用铝导体做接地体或地下接地线。垂直接地体宜采用角钢、钢管或光面圆钢、不得采用螺纹钢。
接地可利用自然接地体，但应保证其电气连接和热稳定。
18、在有静电的施工现场内，对集聚在机械设备上的静电应采取接地泄漏措施。每组专设的静电接地体的接地电阻值不应大于100Ω，高土壤电阻率地区不应大于1000Ω。
（四）配电箱及开关箱技术要求
1、分配电箱应设在用电设备或负荷相对集中的场所。
2、分配电箱与开关箱的距离不得超过30 m。
3、开关箱与其供电的固定式用电设备的水平距离不宜超过3 m。
4、开关箱箱体钢板厚度不得小于1.2 mm，配电箱箱体钢板厚度不得小于1.5 mm。
5、固定式配电箱、开关箱的中心点与地面的垂直距离应为1.4~1.6 m；移动式配电箱、开关箱应装设在坚固、稳定的支架上，其中心点与地面的距离宜为0.8~1.6 m。
6、配电箱、开关箱内的电器（含插座）应先安装在金属或非木质阻燃绝缘电器安装板上，然后方可整体紧固在配电箱、开关箱箱体内。金属电器安装板与金属箱体应作电气连接。
7、配电箱的电器安装板上必须分设N线端子板和PE线端子板。N线端子板必须与金属电器安装板绝缘，PE线端子板必须与金属电器安装板作电气连接。
进出线中的N线必须通过N线端子板连接；PE线必须通过PE线端子板连接。
8、配电箱、开关箱内的连接线必须采用铜芯绝缘导线。导线分支接头不得采用螺栓压接，应采用焊接并做绝缘包扎，不得有外露带电部分。
9、配电箱、开关箱的金属箱体、金属电气安装板以及电器正常不带电的金属底座、外壳等必须通过PE线端子板与PE线做电气连接，金属箱门和金属箱体必须通过采用编织软铜线做电气连接。
10、配电箱、开关箱的进出线口应配置固定线卡，进出线应加绝缘套并成束卡固在箱体上，不得与箱体直接接触。移动式配电箱、开关箱的进出线应采用橡皮护套绝缘电缆，不等有接头。
11、配电箱、开关箱外形结构应能防雨、防尘。
12、开关箱中的隔离开关只可直接控制照明电路和容量不大于3.0KW的动力电路但不应频繁操作。容量大于3.0KW的动力电路应采用断路器控制，操作频繁时还应附设接触器或其它起动控制装置。
13、漏电保护器应装设在总配电箱、开关箱靠近负荷的一侧，且不得用于启动电气设备的操作。熔断器应选用具有可靠灭弧分断功能的产品。
14、开关箱中漏电保护器的额定漏电动作电流不应大于30mA，额定漏电动作时间不应大于0.1s。使用于潮湿或有腐蚀介质场所的漏电保护器应采用防溅型产品，其额定漏电动作电流不应大于15 mA，额定漏电动作时间不应大于0.1s。
15、总配电箱中漏电保护器的额定漏电动作电流应大于30 mA，额定漏电动作时间应大于0.1s，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30 mA·s。
16、配电箱、开关箱的电源进线端严禁采用插头和插座作活动连接。
17、对配电箱、开关箱进行定期维修、检查时，必须将其前一级相应的电源隔离开关分闸断电，并悬挂“禁止合闸，有人工作停电标志牌，严禁带电作业。
18、配电箱、开关箱必须按照下列顺序操作：
（1）送电操作顺序为：总配电箱→分配电箱→开关箱。
（2）停电操作顺序为：开关箱→分配电箱→总配电箱。
但出现电气故障的紧急情况可除外。
九、安全用电措施和电气防火措施
（一）安全用电组织管理措施
1、安全用电技术档案
（1）施工用电组织设计全套资料
应有编制和变更、审核、批准等资料。
设计、变更由电气技术人员编制，审核由各部门联合进行，审核后报企业技术负责人批准并加盖公章。
企业审批的组织设计送监理单位，由专业监理工程师审查，总监理工程师签字、盖监理单位的公章，方可按组织设计施工。
（2）用电技术交底资料
用电技术交底指用电工程正式启用前向电工及用电人员强调的用电安全事项的文字资料。其重点应包括用电组织设计的意图和具体技术内容，结合分部，分项的实际情况需要重点强调的安全用电措施，电气防火措施，防护措施。
技术交底的文字资料记录交底时间、地点、交底人（签字）、被交底人（签字）、交底内容要点等。
（3）用电工程检查验收资料
临时用电工程完成后，必须经编制、审核、批准部门和使用单位共同验收，并由监理单位给出意见，合格后方可投入使用。
为适应施工现场用电变化的特点，可根据进度，分阶段检查验收。
验收应根据《规范》和JGJ59-99《施工用电检查评分表》进行。
（4）电气设备的试、检验凭单和调试记录
施工现场的电气设备，使用前必须按规定检查、试验、调试、合格后方可使用。
电气设备的试、检验和调试应按国家相关标准、规范使用说明书、安全操作规程的要求进行，作好记录、存档。其内容包括：
a、电气、机械参数测定；
b、技术性能试验；
c、安全防护装置齐全、灵敏、可靠；
d、空载、负载调试；
（5）接地电阻、绝缘电阻、漏电保护器漏电动作参数测定记录；
（6）定期检（复）查记录
施工现场定期检查、复查、按分部、分项进行。
检查项目按JGJ59-99“施工用电检查评分表”进行，需测定项目包括接地电阻，绝缘电阻，漏电保护器参数。
（7）电工安装、巡检、维修、拆除记录
电工每天记录其工作内容，工作记录由电工保管，电气技术人员和项目经理每月审核，工程完后统一归档。
2、建立施工用电技术交底制度
技术交底应定期和不定期的进行，每个分部、分项工程开工前均应进行技术交底方可开工。
3、建立施工用电定期检（复）查制度
项目部每月不少于一次检查，检查按分部、分项进行，发现隐患必须按“定人、定时间、定措施”的要求及时处理，并履行复查制度，办理复查验收手续。
4、建立电气设备日常维护和定期检修制度
目的是及时发现和消除隐患。
5、建立电气安全操作的监护制度
用电设备和线路的安装、巡检、维修、拆除应有人监护，必须两人以上方可作业，明确谁是监护人及其要求、职责。
6、建立临时用电工程的拆除制度
用电工程的拆除应在工程竣工，项目经理批准后进行。
用电工程的拆除应有统一的组织和指挥，规定拆除程序、方法、注意事项、防护措施等。
7、建立安全教育和培训制度
目的是提高电工及各类用电人员的素质，强化安全操作意识。
（二）安全用电技术措施要点
1、进现场的变配电装置、线、缆、用电设备，必须预先经过检验、测试，合格方可使用。不得使用破损，不合格产品。
2、所有电气设备外露可导电部分必须与PE线作可靠电气连接。
3、接地装置的设置、接地电阻值必须符合规范规定。
4、用电系统必须按规范规定设置短路、过载、漏电保护。
5、配电装置必须装设端正、牢固、不得拖地放置；周围不得有杂草、杂物；进线端必须作固定联接，不得用插座、插头作活动联接；出线上严禁搭、挂、压其它物体。
移动式配电装置移位时，必须将前一段电源隔离开关分闸断电，严禁带电搬运。
6、配电线路不得明设于地面，严禁行人踩踏、车辆辗压；线、缆接头必须牢固，并作防水绝缘包扎；严禁裸露带电线头；严禁徒手触摸在钢筋，地面上拖拉的线路。
7、用电设备严禁溅水、浸水，已溅水和浸水的用电设备必须停电处理，未断电时，严禁用手触摸。
8、照明灯具的型式、电压必须符合规范关于使用场所、环境条件的要求。
严禁将220V的碘钨灯作行灯使用。
9、停电作业必须采取以下措施
（1）需停电作业的设备，其前一级相应的电源隔离开关必须分闸断电，并挂醒目的标志牌，必要时应加挂接地线；
（2）停送电指令必须由同一人下达；
（3）送电前必须先行拆除加挂的接地线；
（4）停、送电操作必须由二人进行，一人操作，一人监护，并应穿戴绝缘防护用品；
（5）使用电工的绝缘工具。
（三）电气防火的组织措施
1、建立易燃易爆物和强腐蚀介质管理制度。
2、建立电气防火责任制，加强重点场所的烟火管理，并设置烟火标志及其它警告标志。
3、建立电气防火教育制度
进行电气防火知识的教育和宣传，提高用电人员的电气防火意识。
4、建立电气防火检查制度
目的是及时发现问题、及时解决。
5、建立电气防火应急救援预案，建立应急救援知识，定期开展应急救援演练。
（四）电气防火技术措施要点
1、合理配置用电系统的短路、过载、漏电保护电器。
2、确保PE线连接可靠。
3、电气设备和线路周围不堆放并清除易燃易爆物和腐蚀介质或作阻燃隔离防护。
4、不得在电气设备周围使用火源，特别是变压器、发电机等周围严禁烟火。
5、用电设备集中的场所配备可扑灭电气火灾的灭火器材。
6、按规范规定设置防雷装置。

32
