常用电工工具与仪表的使用.doc

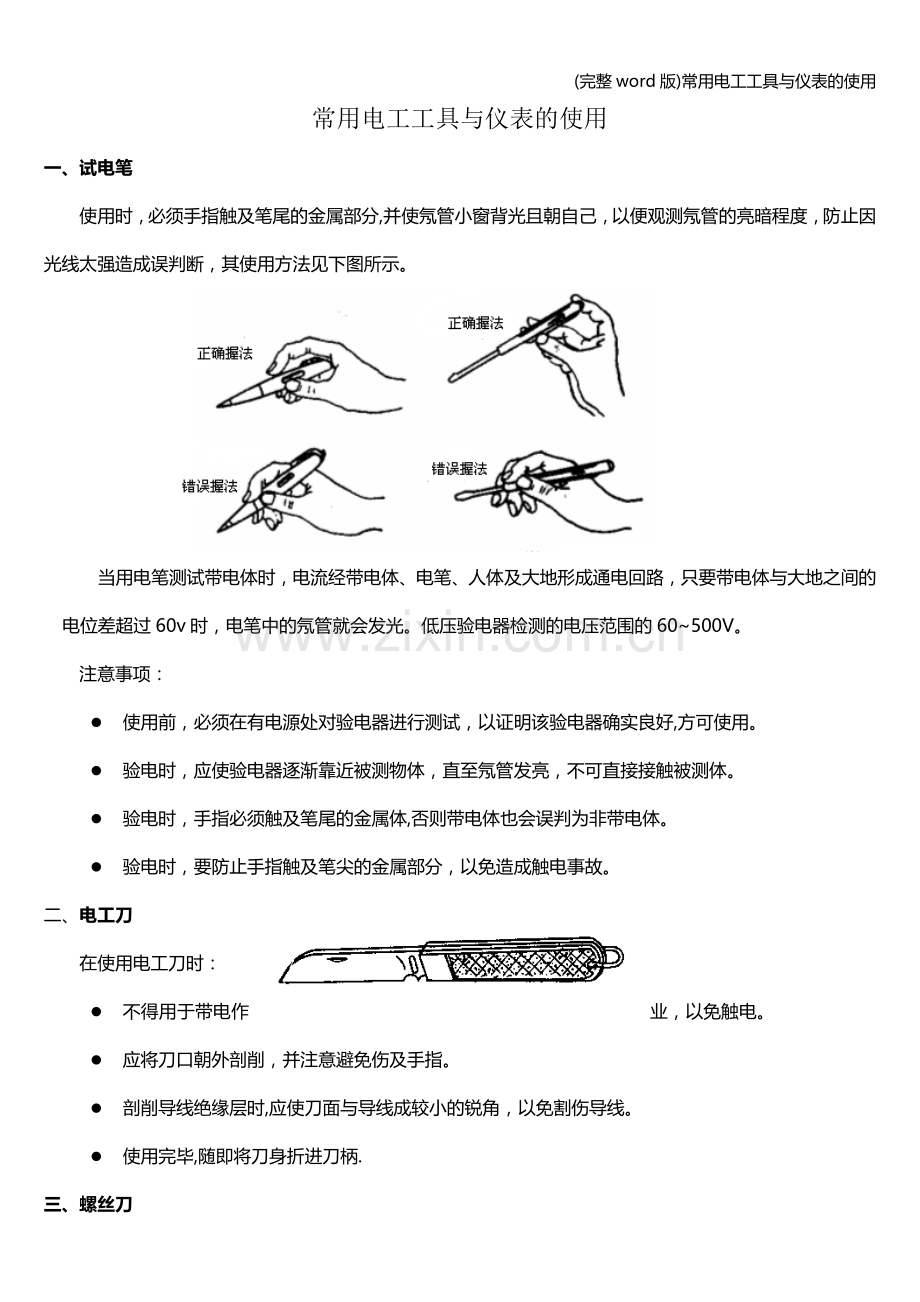

(完整word版)常用电工工具与仪表的使用常用电工工具与仪表的使用一、试电笔使用时，必须手指触及笔尾的金属部分,并使氖管小窗背光且朝自己，以便观测氖管的亮暗程度，防止因光线太强造成误判断，其使用方法见下图所示。当用电笔测试带电体时，电流经带电体、电笔、人体及大地形成通电回路，只要带电体与大地之间的电位差超过60v时，电笔中的氖管就会发光。低压验电器检测的电压范围的60500V。注意事项：l 使用前，必须在有电源处对验电器进行测试，以证明该验电器确实良好,方可使用。l 验电时，应使验电器逐渐靠近被测物体，直至氖管发亮，不可直接接触被测体。l 验电时，手指必须触及笔尾的金属体,否则带电体也会误判为非带电体。l 验电时，要防止手指触及笔尖的金属部分，以免造成触电事故。二、电工刀在使用电工刀时：l 不得用于带电作业，以免触电。l 应将刀口朝外剖削，并注意避免伤及手指。 l 剖削导线绝缘层时,应使刀面与导线成较小的锐角，以免割伤导线。l 使用完毕,随即将刀身折进刀柄.三、螺丝刀使用螺丝刀时，l 螺丝刀较大时，除大拇指、食指和中指要夹住握柄外，手掌还要顶住柄的末端以防施转时滑脱.l 螺丝刀较小时，用大拇指和中指夹着握柄，同时用食指顶住柄的末端用力旋动.l 螺丝刀较长时，用右手压紧手柄并转动,同时左手握住起子的中间部分（不可放在螺钉周围，以免将手划伤），以防止起子滑脱。注意事项l 带电作业时，手不可触及螺丝刀的金属杆，以免发生触电事故.l 作为电工，不应使用金属杆直通握柄顶部的螺丝刀。l 为防止金属杆触到人体或邻近带电体，金属杆应套上绝缘管.四、钢丝钳钢丝钳在电工作业时，用途广泛。钳口可用来弯绞或钳夹导线线头;齿口可用来紧固或起松螺母;刀口可用来剪切导线或钳削导线绝缘层；侧口可用来铡切导线线芯、钢丝等较硬线材。钢丝钳各用途的使用方法见上图所示。注意事项l 使用前,使检查钢丝钳绝缘是否良好，以免带电作业时造成触电事故。l 在带电剪切导线时，不得用刀口同时剪切不同电位的两根线（如相线与零线、相线与相线等),以免发生短路事故。五、尖嘴钳尖嘴钳因其头部尖细（如图所示)，适用于在狭小的工作空间操作.尖嘴钳可用来剪断较细小的导线；可用来夹持较小的螺钉、螺帽、垫圈、导线等;也可用来对单股导线整形（如平直、弯曲等）.若使用尖嘴钳带电作业，应检查其绝缘是否良好，并在作业时金属部分不要触及人体或邻近的带电体。六、斜口钳专用于剪断各种电线电缆，如图所示。对粗细不同、硬度不同的材料,应选用大小合适的斜口钳。七、剥线钳剥线钳是专用于剥削较细小导线绝缘层的工具，其外形如图所示.使用剥线钳剥削导线绝缘层时，先将要剥削的绝缘长度用标尺定好，然后将导线放入相应的刃口中（比导线直径稍大），再用手将钳柄一握，导线的绝缘层即被剥离.八、电烙铁焊接前，一般要把焊头的氧化层除去，并用焊剂进行上锡处理，使得焊头的前端经常保持一层薄锡，以防止氧化、减少能耗、导热良好. 电烙铁的握法没有统一的要求，以不易疲劳、操作方便为原则，一般有笔握法和拳握法两种，如图所示。用电烙铁焊接导线时，必须使用焊料和焊剂。焊料一般为丝状焊锡或纯锡，常见的剂有松香、焊膏等。 对焊接的基本要求是：焊点必须牢固，锡液必须充分渗透，焊点表面光滑有泽，应防止出现“虚焊、“夹生焊”。产生“虚焊的原因是因为焊件表面未清除干净或焊剂太少,使得焊锡不能充分流动，造成焊件表面挂锡太少,焊件之间未能充分固定；造成“夹生焊”的原因是因为烙铁温度低或焊接时烙铁停留时间太短,焊锡未能充分熔化。(a）笔握法 （b）拳握法电烙铁的握法注意事项l 使用前应检查电源线是否良好，有无被烫伤。l 焊接电子类元件（特别是集成块）时，应采用防漏电等安全措施。l 当焊头因氧化而不“吃锡时,不可硬烧。l 当焊头上锡较多不便焊接时,不可甩锡;不可敲击。l 焊接较小元件时，时间不宜过长,以免因热损坏元件或绝缘。l 焊接完毕，应拨去电源插头，将电烙铁置于金属支架上，防止烫伤或火灾的发生。九、万用表1.模拟式万用表模拟式万用表的型号繁多，下图为常用的MF47型万用表的外形.（1)使用前的检查与调整在使用万用表进行测量前，应进行下列检查、调整：l 外观应完好无被损，当轻轻摇晃时，指针应摆动自如。l 旋动转换开关，应切换灵活无卡阻，挡位应准确。l 水平放置万用表,转动表盘指针下面的机械调零螺丝，使指针对准标度尺左边的O位线。l 测量电阻前应进行电调零（每换挡一次，都应重新进行电调零）。即：将转换开关置于欧姆挡的适当位置，两支表笔短接，旋动欧姆调零旋钮，使指针对准欧姆标度尺右边的O位线。如指针始终不能指向O位线,则应更换电池。l 检查表笔插接是否正确。黑表笔应接“一”极或“ ”插孔，红表笔应接“”。l 检查测量机构是否有效，即应用欧姆挡，短时碰触两表笔，指针应偏转灵敏。（2)直流电阻的测量47型万用标面板图l 首先应断开被测电路的电源及连接导线。若带电测量，将损坏仪表;若在路测量，将影响测量结果.l 合理选择量程挡位，以指针居中或偏右为最佳。测量半导体器件时,不应选用R1挡和R10K挡。l 测量时表笔与被测电路应接触良好；双手不得同时触至表笔的金属部分，以防将人体电阻并入被测电路造成误差。l 正确读数并计算出实测值。l 切不可用欧姆挡直接测量微安表头、检流计、电池内阻。（3）电压的测量l 测量电压时，表笔应与被测电路并联。l 测量直流电压时，应注意极性。若无法区分正、负极,则先将量程选在较高挡位,用表笔轻触电路，若指针反偏,则调换表笔.l 合理选择量程。若被测电压无法估计，先应选择最大量程，视指针偏摆情况再作调整。l 测量时应与带电体保持安全间距，手不得触至表笔的金属部分。测量高电压时（5002500V），应戴绝缘手套且站在绝缘垫上使用高压测试笔进行。(4）电流的测量l 测量电流时，应与被测电路串联，切不可并联！l 测量直流电流时,应注意极性。l 合理选择量程。l 测量较大电流时，应先断开电源然后再撤表笔.（5）注意事项l 测量过程中不得换挡。l 读数时，应三点成一线(眼睛、指针、指针在刻度中的影子）。l 根据被测对象，正确读取标度尺上的数据。l 测量完毕应将转换开关置空挡或OFF挡或电压最高挡.若长时间不用，应取出内部电池.2、数字万用表数字万用表具有测量精度高、显示直观、功能全、可靠性好、小巧轻便以及便于操作等优点（1）面板结构与功能下图为DT830型数字万用表的面板图，包括LCD液晶显示器、电源开关、量程选择开关、表笔插孔等.液晶显示器最大显示值为1999，且具有自动显示极性功能。若被测电压或电流的极性为负，则显示值前将带“-”号。若输入超量程时，显示屏左端出现“1或“1的提示字样。电源开关（POWER)可根据需要，分别置于“ON”（开）或“OFF（关）状态。测量完毕,应将其置于“OFF位置，以免空耗电池。数字万用表的电池盒位于后盖的下方，采用9V叠层电池。电池盒内还装有熔丝管，以起过载保护作用.旋转式量程开关位于面板中央，用以选择测试功能和量程。若用表内蜂鸣器作通断检查时，量程开关应停放在标有“）)”符号的位置。hFE插口用以测量三极管的hFE值时，将其B、C、E极对应插入.输入插口是万用表通过表笔与被测量连接的部位，设有“COM”、“V”、“mA”、“10A”四个插口。使用时，黑表笔应置于“COM”插孔，红表笔依被测种类和大小置于“V”、“mA”或“10A”插孔。在“COM插孔与其它三个插孔之间分别标有最大（MAX）测量值,如10A、200mA、交流750V、直流1000V。 型数字万用表（2）使用方法测量交、直流电压（ACV、DCV）时，红、黑表笔分别接“V”与“COM”插孔,旋动量程选择开关至合选位置（200mV、2V、20V、200V、700V或1000V），红、黑表笔并接于被测电路（若是直流，注意红表笔接高电位端，否则显示屏左端将显示“一”）.此时显示屏显示出被测电压数值.若显示屏只显示最高位“1，表示溢出，应将量程调高。测量交、直流电流（ACA、DCA）时，红、黑表笔分别接“mA（大于200mA时应接“10A”）与“COM插孔，旋动量程选择开关至合适位置（2mA、20mA、200mA或10A），将两表笔串接于被测回路（直流时，注意极性）,显示屏所显示的数值即为被测电流的大小。测量电阻时，无须调零。将红、黑表笔分别插入“ V”与“COM”插孔，旋动量程选择开关至合适位置（200、2K、200K、2M、20M），将两笔表跨接在被测电阻两端(不得带电测量！），显示屏所显示数值即为被测电阻的数值。当使用200M量程进行测量时，先将两表笔短路，若该数不为零，仍属正常，此读数是一个固定的偏移值，实际数值应为显示数值减去该偏移值.进行二极管和电路通断测试时，红、黑表笔分别插入“V与“COM”插孔，旋动量程开关至二极管测试位置.正向情况下，显示屏即显示出二极管的正向导通电压,单位为mV（锗管应在200300mV之间，硅管应在500800mV之间);反向情况下,显示屏应显示“1”，表明二极管不导通,否则，表明此二极管反向漏电流大。正向状态下，若显示“000”，则表明二极管短路，若显示“1”，则表明断路.在用来测量线路或器件的通断状态时，若检测的阻值小于30，则表内发出蜂鸣声以表示线路或器件处于导通状态。进行晶体管测量时，旋动量程选择开关至“hFE”位置（或“NPN”或“PNP”），将被测三极管依NPN型或PNP型将B、C、E极插入相应的插孔中，显示屏所显示的数值即为被测三极管的“hFE”参数.进行电容测量时，将被测电容插入电容插座,旋动量程选择开关至“CAP位置，显示屏所示数值即为被测电荷的电荷量。（3)注意事项l 当显示屏出现“LOBAT”或“”时，表明电池电压不足，应予更换。l 若测量电流时，没有读数,应检查熔丝是否熔断。l 测量完毕，应关上电源；若长期不用,应将电池取出.l 不宜在日光及高温、高湿环境下使用与存放(工作温度为040,温度为80%）.使用时应轻拿轻放。十、钳形表使用方法钳形表的最基本使用是测量交流电流,虽然准确度较低（通常为2。5级或5级),但因在测量时无须切断电路，因而使用仍很广泛。如需进行直流电流的测量，则应选用交直流两用钳形表。使用钳形表测量前，应先估计被测电流的大小以合理选择量程.使用钳形表时，被测载流导线应放在钳口内的中心位置,以减小误差；钳口的结合面应保持接触良好,若有明显噪声或表针振动厉害，可将钳口重新开合几次或转动手柄；在测量较大电流后,为减小剩磁对测量结果的影响，应立即测量较小电流，并把钳口开合数次；测量较小电流时,为使该数较准确,在条件允许的情况下，可将被测导线多绕几圈后再放进钳口进行测量（此时的实际电流值应为仪表的读数除以导线的圈数）。使用时,将量程开关转到合适位置,手持胶木手柄，用食指勾紧铁心开关,便于打开铁芯.将被测导线从铁芯缺口引入到铁芯中央，然后放松食指,铁芯即自动闭合。被测导线的电流在铁芯中产生交变磁通，表内感应出电流，即可直接读数.在较小空间内（如配电箱等）测量时，要防止因钳口的张开而引起相间短路。2。注意事项（1）使用前应检查外观是否良好，绝缘有无破损,手柄是否清洁、干燥。（2)测量时应戴绝缘手套或干净的线手套，并注意保持安全间距.（3）测量过程中不得切换挡位。（4）钳形电流表只能用来测量低压系统的电流，被测线路的电压不能超过钳形表所规定的使用电压。（5)每次测量只能钳入一根导线。(6）若不是特别必要，一般不测量裸导线的电流。(7）测量完毕应将量程开关置于最大挡位,以防下次使用时，因疏忽大意而造成仪表的意外损坏。十一、兆欧表1。选用兆欧表的选用主要考虑两个方面：一是电压等级,二是测量范围.测量额定电压在500伏以下的设备或线路的绝缘电阻时，可选用500伏或1000伏的兆欧表；测量额定电压在500伏以上的设备或线路的绝缘电阻时，可选用10002500伏的兆欧表；测量瓷瓶时，应选用25005000伏的兆欧表。兆欧表测量范围的选择主要考虑两点：一方面，测量低压电气设备的绝缘电阻时可选用0200M的兆欧表，测量高压电气设备或电 缆时可选用02000M兆欧表;另一方面，因为有些兆欧表的起始刻度不是零，而是1M或2M,这种仪表不宜用来测量处于潮湿环境中的低压电气设备的绝缘电阻，因其绝缘电阻可能小于1M，造成仪表上无法读数或读数不准确。2、正确使用兆欧表上有三个接线柱,两个较大的接线柱上分别标有E（接地）、L（线路），另一个较小的接线柱上标有G（屏蔽).其中，L接被测设备或线路的导体部分，E接被测设备或线路的外壳或大地，G接被测对象的屏蔽环(如电缆壳芯之间的绝缘层上）或不需测量的部分.兆欧表的常见接线方法如图所示。 （a） (b） (c)图121兆欧表的接线方法（1）测量前,要先切断被测设备或线路的电源，并将其导电部分对地进行充分放电。用兆欧表测量过的电气设备，也须进行接地放电，才可再次测量或使用。（2)测量前，要先检查仪表是否完好：将接线柱L、E分开,由慢到块摇动手柄约1分钟，使兆欧表内发电机转速稳定(约120转/分），指针应指在“:”处;再将L、E短接，缓慢摇动手柄，指针应指在“O处。（3)测量时，兆欧表应水平放置平稳.测量过程中，不可用手去触及被测物的测量部分，以防触电。 兆欧表的操作方法见图所示。 （a）校试摇表的操作方法(b)测量时摇表的操作方法摇表的操作方法3。注意事项（1)仪表与被测物间的连接导线应采用绝缘良好的多股铜芯软线，而不能用双股绝缘线或绞线，且连接线间不得绞在一起，以免造成测量数据不准。（2）手摇发电机要保持匀速，不可忽快忽慢地使指针不停地摆动。（3）测量过程中，若发现指针为零，说明被测物的绝缘层可能击穿短路，此时应停止继续摇动手柄。（4）测量具有大电容的设备时,读数后不得立即停止摇动手柄,否则已充电的电容将对兆欧表放电，有可能烧坏仪表。（5）温度、湿度、被测物的有关状况等对绝缘电阻的影响较大，为便于分析比较,记录数据时应反映上述情况。扳手的使用活络扳手又叫活扳手,是一种旋紧或拧松有角螺丝钉或螺母的工具.电工常用的有200、250、300mm三种,使用时应根据螺母的大小选配.使用时，右手握手柄。手越靠后，扳动起来越省力.扳动小螺母时，因需要不断地转动蜗轮，调节扳口的大小，所以手应握在靠近呆扳唇，并用大拇指调制蜗轮，以适应螺母的大小。活络扳手的扳口夹持螺母时，呆扳唇在上，活扳唇在下。活扳手切不可反过来使用。在扳动生锈的螺母时，可在螺母上滴几滴煤油或机油，这样就好拧动了。在拧不动时，切不可采用钢管套在活络扳手的手柄上来增加扭力，因为这样极易损伤活络扳唇。不得把活络扳手当锤子用.农村电工还经常用到开口扳手（亦叫呆扳手)。它有单头和双头两种，其开口是和螺钉头、螺母尺寸相适应的，并根据标准尺寸做成一套。整体扳手有正方形、六角形、十二角形（俗称梅花扳手）.其中梅花扳手在农村电工中应用颇广，它只要转过30，就可改变扳动方向，所以在狭窄的地方工作较为方便。套筒扳手是由一套尺寸不等的梅花筒组成，使用时用弓形的手柄连续转动，工作效率较高。当螺钉或螺母的尺寸较大或扳手的工作位置很狭窄，就可用棘轮扳手。这种扳手摆动的角度很小,能拧紧和松开螺钉或螺母。拧紧时作顺时针转动手柄.方形的套筒上装有一只撑杆。当手柄向反方向扳回时,撑杆在棘轮齿的斜面中滑出，因而螺钉或螺母不会跟随反转。如果需要松开螺钉或螺母，只需翻转棘轮扳手朝逆时针方向转动即可。内六角扳手用于装拆内六角螺钉。常用于某些机电产品的拆装。测力扳手有一根长的弹性杆，其一端装着手柄，另一端装有方头或六角头，在方头或六角头套装一个可换的套筒用钢珠卡住。在顶端上还装有一个长指针.刻度板固定在柄座上，每格刻度值为1牛顿(或公斤/米）。当要求一定数值的旋紧力，或几个螺母(或螺钉）需要相同的旋紧力时，则用这种扳手。六角扳手用于装拆大型六角螺钉或螺母，外线电工可用它装卸铁塔之类的钢架结构。这是梅花扳手，俗称眼睛扳手，用于拆装六角螺母或螺栓。拆装位于稍凹处的六角螺母或螺栓特别方便。电工刀的使用1。电工刀是农村电工常用的一种切削工具。普通的电工刀由刀片、刀刃、刀把、刀挂等构成.不用时,把刀片收缩到刀把内.2。用电工刀剖削电线绝缘层时,可把刀略微翘起一些,用刀刃的圆角抵住线芯。切忌把刀刃垂直对着导线切割绝缘层，因为这样容易割伤电线线芯。3。导线接头之前应把导线上的绝缘剥除。用电工刀切剥时，刀口千万别伤着芯线。常用的剥削方法有级段剥落(见a）和斜削法（见b），图c所示方法不正确。4.电工刀的刀刃部分要磨得锋利才好剥削电线但不可太锋利，太锋利容易削伤线芯磨得太钝，则无法剥削绝缘层磨刀刃一般采用磨刀石或油磨石磨好后再把底部磨点倒角，即刃口略微圆一些5。对双芯护套线的外层绝缘的剥削,可以用刀刃对准两芯线的中间部位，把导线一剖为二6.圆木与木槽板或塑料槽板的吻接凹槽，就可采用电工刀在施工现场切削。通常用左手托住圆木，右手持刀切削。7。用电工刀可以削制木榫、竹榫。8.多功能电工刀的锯片,可用来锯割木条、竹条，制作木榫、竹榫。9。多功能电工刀除了刀片外，还有锯片、锥子、扩孔锥等。10.在硬杂木上拧螺丝很费劲时，可先用多功能电工刀上的锥子锥个洞，这时拧螺丝便省力多了。11.圆木上需要钻穿线孔，可先用锥子钻出小孔，然后用扩孔锥将小孔扩大,以利较粗的电线穿过。12.这是又一种多功能电工刀.它除了刀片以外，还带有尺子、锯子、剪子和开啤酒瓶盖的开瓶扳手。13。电线、电缆的接头处常使用塑料或橡皮带等作加强绝缘，此种带可用多功能电工刀的剪子剪断。14.电工刀上的钢尺，可用来检测电器尺寸，不要搞错钳子的使用俯耳上来告诉你秘诀:莫把钳柄当钳头。切记，切记。使用钳子是用右手操作。将钳口朝内侧，便于控制钳切部位，用小指伸在两钳柄中间来抵住钳柄，张开钳头，这样分开钳柄灵活。电工常用的钢丝钳有150、175、200及250mm等多种规格。可根据内线或外线工种需要选购。钳子的齿口也可用来紧固或拧松螺母。钳子的刀口可用来剖切软电线的橡皮或塑料绝缘层.钳子的刀口也可用来切剪电线、铁丝.剪8号镀锌铁丝时，应用刀刃绕表面来回割几下，然后只须轻轻一扳,铁丝即断。铡口也可以用来切断电线、钢丝等较硬的金属线。钳子的绝缘塑料管耐压500V以上,有了它可以带电剪切电线.使用中切忌乱扔，以免损坏绝缘塑料管.切勿把钳子当锤子使。不可用钳子剪切双股带电电线，会短路的。用钳子缠绕抱箍固定拉线时,钳子齿口夹住铁丝，以顺时针方向缠绕。修口钳,俗称尖嘴钳，也是电工(尤其是内线电工）常用的工具之一。主要用来剪切线径较细的单股与多股线以及给单股导线接头弯圈、剥塑料绝缘层等。用尖嘴钳弯导线接头的操作方法是：先将线头向左折，然后紧靠螺杆依顺时针方向向右弯即成。尖嘴钳稍加改制，可作剥线尖嘴钳。方法是:用电钻在尖嘴钳剪线用的刀刃前段钻0.8、1。0mm两个槽孔,再分别用1.2、1。4mm的钻头稍扩一下（注意：别扩穿了！)，使这两个槽孔有一个薄薄的刃口.这样，一个又能剪线又能剥线的尖嘴钳就改成了！剥线钳为内线电工、电机修理、仪器仪表电工常用的工具之一。它适宜于塑料、橡胶绝缘电线、电缆芯线的剥皮.使用方法是：将待剥皮的线头置于钳头的刃口中，用手将两钳柄一捏，然后一松，绝缘皮便与芯线脱开。第一章、安全用电及急救技能1.1触电急救训练【新课导入】现在已经进入了电气社会，电能在各个方面的应用非常广泛,随之用电时产生的危险也大大增强，所以了解和学习有关安全用电及急救技能是十分必要的。这一次课我们就学习有关这方面的知识。【新课讲授】1。1。1、电流对人体的伤害1）危害程度和电流的关系对工频电流：感知电流。人体所能感觉到的最小电流.成年男性平均约为1。1毫安，成年女性约为平均0.7毫安。摆脱电流。人体触电后能自主摆脱的最小电流。成年男性平均约为16毫安，成年女性平均约为10。5毫安。致命电流。在较短时间内危及生命的最小电流。可以认为是引起心室颤动的电流,它的大小和通电的时间有关.直流电流：最小感知电流。男性约为5。2毫安，女性约为3。5毫安。平均摆脱电流。男性约为76毫安,女性约为51毫安。致命电流。和通电时间有关系，通电时间为0。03秒时约为1300毫安，通电时间为3秒约为500毫安，即通电时间越长，电流越小。高频电流：频率不同，伤害不同，25300赫兹的伤害最大。冲击电流和静电电荷：它们能产生冲击电流，其中使人有冲击感觉的最小电流为10毫安以上.2)伤害程度和通电时间有关系通电时间越长,电击的危险性就越大。3）伤害程度和电流途径的关系直接通过心脏最危险，能导致死亡；通过中枢神经，引起神经失调致死；电流通过脊髓，可能会导致半截肢体瘫痪；从左手到胸部,最危险；从手到手，比较危险；从脚到脚，危险性较小。4）伤害程度与人体状况的关系性别：女性对电流较男性敏感,感知电流和摆脱电流比男性低1/3；年龄：小孩的摆脱电流较小;健康：患病时比健康时受电流伤害大.【课节小结】本次课主要学习了有关电流对人体的伤害方面的知识,其中重点是电流的种类、大小以及通电时间、通电路径，还有人体的健康状况对人体受到的电击伤害的不同影响，难点是对感知电流、摆脱电流、致命电流的理解,在不同性别人类身上大小的不同。【作业布置】选择题：1、下列电流中数值最大的是（)A、感知电流B、摆脱电流C、致命电流2、下面电流中对人体伤害最大的是()A、25赫兹以下的电流B、150赫兹的电流C、350赫兹的电流D、1000赫兹的电流3、下面通电途径中对人体伤害最大的是（)A、从左手到右手B、从左脚到右脚C、从左手到胸部D、从右手到胸部1。1.2安全电压的规定1。1.3触电原因及预防措施1.1。5防雷技术【旧课复习】上次课我们学习了电流对人体的伤害方面的知识,其中主要是围绕三个概念来进行的:感知电流、摆脱电流、致命电流以及伤害程度和电流通电时间、电流种类、通电途径等的关系。【新课导入】前面我们学习了电流对人体的伤害方面的知识，在了解了这方面的知识以后，还要学习有关如何安全使用电能的知识，这一节我们就学习有关这方面的知识。【新课讲授】1)安全电压：决定于人体允许的电流和人体电阻值。人体允许的电流值：无安全措施情况下,约为30毫安；在空中、水面等因电击造成二次事故的情况下，约为5毫安。2)人体电阻，主要由体内电阻、皮肤电阻组成。体内电阻：比较固定，大约为500欧姆；皮肤电阻:变化较大。人体电阻计算时一般按不低于1000欧姆。3)安全电压上限值在交流（50赫兹500赫兹）情况下有效值不能超过50伏.安全电压的等级及选用安全电压标准说明4)触电的常见现象、原因触电现象：按原因分:直接触电间接触电按方式分：单相触电两相触电跨步触电触电原因：线路架设不合格电气操作制度不严格、不健全用电设备不合要求用电不谨慎5)预防触电的措施预防直接触电的措施预防间接触电的措施6)防雷技术雷电的种类根据雷电的产生和危害特点,雷电可分为：直击雷、雷电感应、球雷、雷电侵入波。雷电对人身的危害:3种人身防雷技术：3种【课节小结】本次课主要学习了有关安全电压,常见触电现象、原因以及预防措施、雷电等方面的知识,重点是允许的安全电流值、电压值，触电的现象、预防及有关雷电方面知识。【作业布置】判断题：1、所谓的人体允许电流就是可以长时间能够承受的电流.（）2、人体的电阻基本上是固定不变的。（）3、在预防直接触电时，选用的绝缘材料必须与该电气设备的工作电压、工作环境和运行条件相适应.(）1。1。4触电急救【旧课复习】上次课我们学习了有关安全电压、常见触电现象、触电原因等方面的知识，下面我们就对这方面的知识进行复习：1、人体的允许电流在两种情况下分别是多少？2、人体的电阻由哪两部分组成？分别有什么特点?3、常见的触电现象有哪几种?4、根据雷电产生和危害特点的不同，雷电可以分为哪几种？【新课导入】前面几次课我们已经学习了有关电能对人体的伤害、安全用电、预防触电等方面的知识，但是有时仍然有可能遭受电击，受到伤害，如果能够及时救治的话，就会将伤害和损失降低到最低，本次课我们将学习有关触电急救这方面的知识【新课讲授】1)触电急救时对电源的操作：迅速使触电者脱离带电体5种措施，3点注意事项2)触电时对触电者的人身救治触电时人体大体有4种情况对触电者进行施救时的注意事项:7点3）具体的抢救方法口对口人工呼吸法胸外心脏挤压急救法【课节小结】本次课主要讲了有关如何对触电者进行施救的各项方法以及注意事项，其中重点是在发生触电时如何采取正确的措施，包括有对电源的操作和对触电者的急救措施，还有就是具体的讲了口对口急救方法和胸外心脏挤压急救法。【作业布置】课后自检自测题：第二章、电工基本操作技能2。1.1常用、通用电工工具的识别与使用【旧课复习】1、在对触电者进行急救时，首先应该采取的措施是什么？2、对触电者进行口对口人工呼吸时，吹气的次数最多是多少？3、在用胸外心脏挤压法抢救触电者时，对成年人和对儿童每分钟挤压次数一般是多少？【新课导入】在对第一章的内容进行了学习后，我们将就如何正确的选择和使用电工工具，从而提高工作效率,保证操作安全，同时还追求使用时的安全性能，讲究审美观点，力求使线路既安全又美观,在电力的内外装修时，不光要使用常用的、通用的电工工具，为了方便，还需要用到一些专用的工具，这一节我们就学习这方面的知识。【新课讲授】1、常用通用工具验电器：检测导线和电气设备是否带电的工具;分类：测电笔：螺钉旋具螺帽旋具用途:用于装拆六角螺母或螺钉电工刀钢丝钳尖嘴钳断线钳剥线钳活动扳手用来紧固和拧松螺母的工具镊子用来夹持导线线头、元器件、螺钉等小型工件或物品.2。1.2、常用线路装修工具2。1.3、常用设备装修工具简介【新课讲授】1、常用线路装修工具电工用凿手电钻冲击钻管子割刀登高工具防护工具2、常用设备装修工具作用：用来进行电气设备的安装与维修喷灯电烙铁拉具【课节小】本次课主要学习了在电路安装与维修中常用的电工器具功能和使用方面的知识，包括线路装修工具和设备装修工具,重点是明白这些工具的用途和正确的使用方法。【作业布置】2。2常用导线连接训练【旧课复习】1、 测电笔测量的电压范围是多少？2、 螺钉旋具的主要作用是什么？3、 在使用电工刀剖削绝缘导线的绝缘层时，电工刀正确的使用方法是什么？4、 在使用钢丝钳剪切带电导线时，应注意什么事项?5、 剥线钳的使用范围是什么？【新课导入】在低压电能的利用过程中，经常要进行导线的连接,导线的连接点是也是经常出故障的部位,它的连接质量直接关系着电气设备和线路能否安全可靠的运行.本次课我们将就这方面的知识进行比较系统的学习。【新课讲授】1、导线绝缘层的剖削塑料硬线绝缘层的剖削塑料软线绝缘层的剖削:用剥线钳或钢丝钳剖削塑料护套线绝缘层的剖削橡皮线绝缘层的剖削：用电工刀，分三步花线绝缘层的剖削铅包线绝缘层的剖削漆包线绝缘层的剖削橡皮软线绝缘层的剖削2、导线的连接铜芯导线的连接铝芯导线的连接电磁线头的连接线头与接线端子的连接3、导线的封端4、导线绝缘层的恢常用的恢复绝缘层材料：常用方法:【课节小结】本次课我们主要学习了在电能的利用中常见的和常用的导线的连接方面的知识，包括导线绝缘层的剖削、导线的连接、导线的封端以及导线绝缘层的恢复等方面的内容,其中重点是要掌握导线的连接的正确方法以及注意有关事项。【作业布置】自检自测：导线连接训练一、训练目的：1、 熟悉导线连接的方法和步骤2、加深对导线连接内容的理解二、训练器材：钢丝钳、电工刀各一，细砂纸若干，单股、多股铜芯导线、橡皮护套导线、漆包线各若干，黑胶带、黄蜡带若干。三、训练步骤1、剖削、去除导线、漆包线的绝缘层剖削单股铜芯导线的绝缘层剖削多股铜芯导线的绝缘层剖削橡皮护套线的绝缘层去除漆包线的绝缘层2、导线的连接单股铜芯导线的直线连接单股铜芯导线的T形连接多股铜芯导线的直线连接多股铜芯导线的T形分支连接3、导线绝缘层的恢复四、练习效果检测五、练习小结2.3、电烙铁拆装与锡焊技能训练【旧课复习】1、对导线的连接基本要求是什么？2、使用电工刀对导线的绝缘皮进行剖削时应如何切入？3、对导线的绝缘进行恢复时，绝缘带与导线的包缠角度应该是多少？【新课导入】焊接是金属连接的一种基本方法，也是现在在电工维修和电子维修时经常采用的一种方法，它具有连接可靠、导电性能优良的特点，所以了解和掌握这项基本技能对我们的生活和工作也是十分有帮助的。我们这次课就将学习这方面的有关知识。【新课讲授】1、焊接概念焊接：利用两金属件连接处的加热熔化或加压,或者两者并用,以造成金属原子之间或分子之间的结合，从而使两种金属永久连接的过程.2、焊接的种类；2、手工焊接焊接工具和材料：电烙铁的功率和种类：功率：标称功率P，U为通电电压，一般为220V，R为烙铁的内阻，常用的标称功率有20，35，50，75，100，150，200，300W等。种类：常用的有：普通电烙铁，温控电烙铁，防静电电烙铁,半自动送料电烙铁，超声波电烙铁，吸锡式电烙铁。普通电烙铁的结构：烙铁头，烙铁心，传热筒，支架。3、手工电烙铁焊接：焊接步骤：待焊材料的预加工，包括待焊材料的清洁、待焊材料的预焊镀锡处理（浸焊或涂焊）焊接。包括手工焊接的要领、电烙铁和焊料的握持方法、焊接的操用步骤、印制电路板的焊接、接线柱的焊接、插焊的方法。手工焊接的要领电烙铁和焊料的握持方法：焊接的操作步骤:五步法：印制电路板的焊接接线柱的焊接。焊接要求：插焊焊接检验.检验标准焊点的拆除：【课节小结】本次课主要学习了有关手工焊接的知识,重点是要掌握手工焊接的种类、常用工具、焊材、焊接的正确步骤和方法、对焊点的质量检验以及如何拆除焊点的要领.【作业布置】焊接技能训练一、训练目的：1、 了解手工焊接的基本技能知识；2、 通过练习，掌握手工焊接的基本技能；二、训练器材:1、35W内热式电烙铁一个；2、烙铁架一个；3、 焊剂、焊料各若干；4、 印制电路板一块；5、 废旧电阻、电容若干；6、 不同规格废旧电线若干；三、训练步骤:1、对电烙铁进行检测,无误后将其接到220V的交流电源上进行通电预热;2、将待焊电线和电路印制板以及焊剂、焊料准备好，等待焊接；3、印制板焊接训练：第一步，将准备好的电阻和电容安装到印制板上，用预热好的电烙铁头放到待焊点上进行预热;第二步,在对焊点预热约2秒后对准焊点用电烙铁沾取适量的焊剂对焊点进行均匀的涂抹，然后对准焊点送焊料；第三步，待焊料在焊点上已经充分的熔化，并在点上能形成饱满的圆点，使电阻或电容已充分的连接，此时迅速的撤离焊料;第四步，继续对焊点进行短时的加热，待焊点上的焊料恰好覆盖住焊点，形成圆润、饱满的焊点,此时迅速的沿45方向撤离电烙铁，让焊点上的焊料自然冷却；第五步，待焊料充分的冷却后,用工具剪去过长的电阻或电容的管脚.4、导线的焊接训练:第一步，将导线的绝缘层去除，并按照不同导线的连接方式进行初步连接；第二步，用预热好的电烙铁对连接好的导线进行初步处理：清洁，然后沾取适量的焊剂对导线的连接处进行搪锡处理;第三步，用烙铁对准导线的连接处进行加热，待焊点温度已经达到焊接时,用左手持焊料对准焊点送焊料；第四步,待焊料在焊点上已经充分的熔化,并且熔化的量足够时，迅速撤离焊料；第五步，用电烙铁对准导线的连接处继续进行加热，并用电烙铁头沾取焊料在连接处进行均匀的涂抹；第六步，待焊料在连接处已经冷却后，对导线进行绝缘恢复处理.5、焊点拆除训练：印制线路板上的盘式焊点焊件的拆除.可以采取分点拆除法，也可以采取集中拆焊法，或者间断加热拆焊法,要领是先对焊点用电烙铁进行加热，待焊点上的焊料熔化后，趁热拔下焊件。其他导线、接线柱焊点的拆除。对导线或接线柱的焊点进行充分的加热，待焊料已经熔化后，趁热对焊件进行拆除。四、练习效果检测待焊接练习结束后,对焊件进行练习效果检测，检测主要从三个方面进行：1、电气连接是否可靠。在焊点处应为一个合格的短路点，与之相连的各点间的接触电阻值应为零。2、是否具有足够的电气强度。良好的焊接应有一定的抗拉、抗震强度,使各焊件在机械上形成一体.3、点外观的检查。首先要看焊料的润湿情况和焊点的几何形状,然后从焊点的亮度、光泽等方面进行检查。一个良好的焊点,应是明亮、平滑、焊料量充足并形成裙状拉开,焊料与焊盘结合处的轮廓隐约可见，并且无裂纹、针孔、拉尖的现象。六、训练小结2.3.4、其他焊接方法2。3。5、手工电弧焊2.3。6、电气设备紧固件的埋设【旧课复习】1、 什么叫做焊接？2、 普通电烙铁按对烙铁头的加热方式可以分为哪几类？3、 进行手工焊接时，电烙铁的常用握持方法有哪几种？4、 手工
