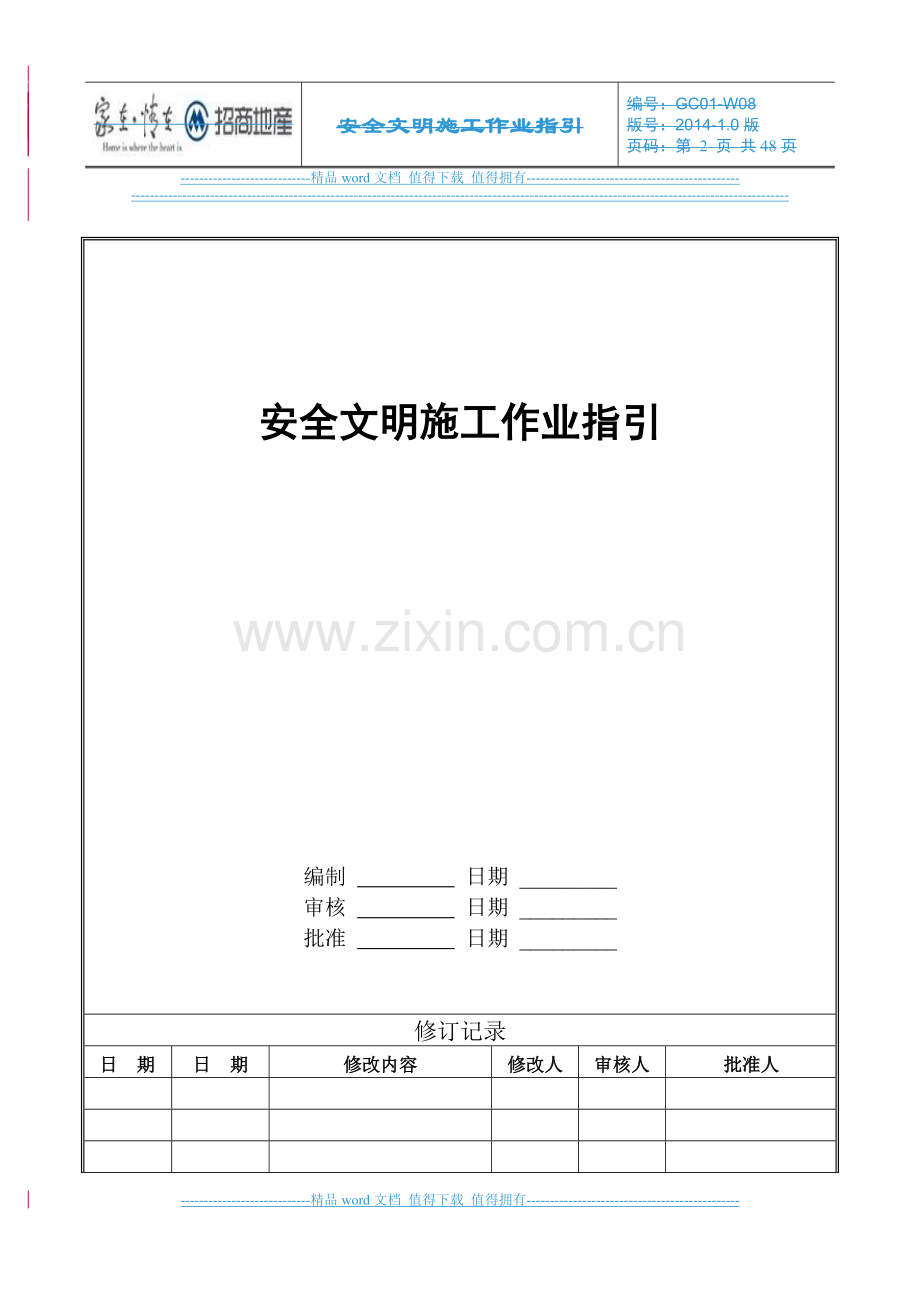

安全文明施工作业指引编号：GC01-W08 版号：2014-1.0版页码：第 48 页共48页 ----------------------------精品word文档值得下载值得拥有---------------------------------------------- ---------------------------------------------------------------------------------------------------------------------------------------------- 本页为作品封面，下载后可以自由编辑删除，欢迎下载！！！精品文档 1 【精品word文档、可以自由编辑！】安全文明施工作业指引编制日期 _________ 审核日期 _________ 批准日期 _________ 修订记录日期日期修改内容修改人审核人批准人 1. 施工现场安全文明施工规定 1.1 要把安全生产的宣传教育放在首位，确保各项安全生产措施的落实。作业人员要熟记安全技术操作规程。 1.2 参加施工的所有职工都必须经过“三级”安全教育，各类特殊工种必须经过专门的安全操作技术训练，有合格证方可独立操作。严禁酒后操作。 1.3 施工现场作好“四口”巡查，危险作业部位要挂有安全生产宣传画，大幅标语和安全色标，安全教育常抓不懈。 1.4 施工现场的各种机具设施、材料、构件均按现场施工平现图堆放布置，保证场内道路畅通无阻。 1.5 施工现场设置围墙和门卫及巡视检查。做好防盗、防火、防止坏人破坏工作。 1.6 工地实行封闭管理，工地大门设置专门人员出入口，其他部位禁止人员出入。工地人员挂牌入内；工地内非建筑公司相关人员禁止入内；找人及送货人员应有接访人接进，并填写“外来人员进出登记证”后方可进入，离开时由接访人签字的单据，门卫确认后方可离开。 1.7 新到施工人员应填写“施工人员进出登记表”，所负责部分完工后，离开时应检查所携带物品后，签字离开；施工人员如有携带工地物资外出时，必须持有“物品出入证”，并有其工长及项目经理的签字方可放行。 1.8 凡进入施工现场人员必须遵守各项安全管理制度，正确使用防护用品；任何人进入施工区必须戴好安全帽，高空作业需系好安全带；严禁穿拖鞋、高跟鞋或赤脚进入施工现场；场内严禁吸烟。 1.9 施工现场全体人员佩戴的安全帽必须符合国家标准，安全帽材质符合安全监督部门质量要求。管理人员安全帽为红色，特种作业人员安全帽为黄色，其它施工人员安全帽为白色或蓝色。 1.10 施工现场工人着装暂不要求。 1.11 施工现场内的各种安全设施、设备、标志、色标等，任何人不得擅自拆动。因施工需要必须拆动时，必须报监理及甲方项目管理人员并经批准后方可拆动。 1.12 临近街巷、民房、高压线等施工时，要搭设可靠的防护棚或采取有效的防护措施，确保行人、居民和高压线安全。 1.13 防止施工扰民，作好防粉尘、防噪音工作，作好民扰协调工作。 2. 安全文明作业标准本标准分为四部分：安全篇、文明篇、质量文化宣传篇和指示篇。图片仅作为参考示意，具体要求以文字说明为准。 1 1.1 安全篇序号项目说明图片 1 围墙工程施工现场周边应设置连续、密闭的围墙。优先采用型钢或方钢支承于地面基础上，以可拆卸体系作为围墙材料，与市区主要景观路段相隔围墙，高度不低于2500mm，如右图。右图为标段间或施工区与交付区之间临时分割围墙，隔离措施应采用钢管架，高度不低于2000mm。 2 生活区隔离栏施工区域与生活区采用高围挡隔离，避免外部人员随意进入工地。 3 施工区域隔离栏施工区域与道路及办公区采用成品钢网片隔离，避免外部人员随意进入工地。占用道路施工的围挡应在道路交叉路口视距5m范围内，设置具有刚性强度的金属网隔离，不遮挡视线，保证交通安全。5米视距围挡范围内禁止堆放各类物品。 4 基坑围栏钢管及钢丝网片加固隔离，高度不小于1200mm；钢管刷黄黑相间油漆，并设安全警示标识。基坑施工作业人员上下必须设置专用通道，上下通道设置应符合《建筑施工高处作业安全技术规范》（JGJ80-91）要求。 5 电梯井洞口设置安全门提示并上锁，防护高度≥1800mm，当未采用成品防护栅栏，铁栅栏竖杆间距≤100mm，电梯井内设置低压照明。井道使用模板隔离，隔离间距小于三层。 6 临边防护围栏临边进行安全隔离。主体结构作业层临边脚手架高出作业面不低于1500 mm。楼层内临边：至少两排钢管+安全网+踢脚板，最上面一排钢管高度不低于1200mm，第二排钢管高度约600mm。栏杆下方设置固定的高度不低于180mm的挡脚板。 7 塔吊隔离塔吊周围设置安全隔离栏，采用型钢定型加工；周边外挂安全禁令标识。 8 楼梯围栏转角采用钢管套筒，可实现安装、拆卸快捷及多次使用；围栏高度≥1200mm；临边超过3000mm落差的楼梯必须挂网及底部安装180mm高踢脚板，踢脚板采用≥5mm厚胶合板制作。 9 施工洞口防护对于短边尺寸小于25cm但大于2.5cm的孔口的小施工洞，使用模板封堵固定，并刷黑黄油漆，如右图。边长50-150cm洞口，必须设置以扣件口接钢管而成的网格，并在其上满铺竹笆或脚手板；边长超过150cm的洞口，四周设置防护栏杆，洞口下张设安全网。 10 外脚手架基础要求采用砼硬化处理，砼厚度≥100mm，标号≥C20，必须满足脚手架搭设施工方案的荷载要求。基础周边设置排水沟，接地线采用40 mm*4 mm镀锌扁钢用两道螺栓卡箍与立杆主体结构连成一体，防雷接点设置不少于四处（建筑物四个大角设置防雷点），并满足防雷专项方案要求。 11 外脚手架防护安全网隔离：必须使用阻燃性安全网，禁止使用通透材料封闭，总包单位必须提供专项方案，经监理及甲方确认方可实施。落地脚手架底层用绿网满封闭。挑排脚手架底层采用10mm厚胶合板做硬质隔离。脚手架操作层必须满足“四步一硬隔离，两步一软隔离”的要求，硬隔离采用竹笆板，软隔离采用防护网。 12 外脚手架脚手架外侧立面整个长度和高度上连续设置剪刀撑。落地式双排架搭设最大高度经计算确定。通过步距、立杆的纵距/横距调整，最大搭设高度50m。超过50m时，可采用双管立杆、分段悬挑、分段卸载等措施，须进行专项设计计算。 13 脚手架硬拉结设置在外墙外表面采用直径≥Φ20圆钢预埋件，并跟脚手架满焊连接，预埋件严禁使用螺纹钢。连墙件采用刚性连接，按两步三跨设置，但要满足架高大于50米时，连墙杆覆盖面积≤27m2 ；，架高不大于50米时，连墙杆覆盖面积≤40 m2。在结构砼侧面预埋Φ20钢筋，钢筋预埋长度及焊接宽度必须满足专项方案荷载要求，连墙杆靠近主节点设置，偏离主节点的距离≤300 mm。 14 悬挑脚手架悬挑架高度不能超过20m。悬挑钢梁采用≥16号工字钢。悬挑梁端部设置定位点，定位点离悬挑梁端部不小于100mm，固定端长度大于悬挑端长度1.25倍，悬挑架不能伸入到内部墙体。 15 作业层脚手架搭设脚手架高出作业面高度不低于1500mm。 16 脚手架外踢脚板 1、脚手上部每3排操作层设置踢脚板。 2、型钢挑排脚手底排设置踢脚板。 3、踢脚板外侧用黄黑相间斜纹油漆涂刷。 17 脚手板脚手板须搭在小横杆上，搭接长度不小于200mm，严禁出现探头板。拐弯处的脚手板必须交叉搭铺，接缝的搭接长度a≥100mm，L≥200mm，每张脚手板必须四点绑扎。对头铺设脚手板接头下须设两小横杆，板端距小横杆100~150mm，禁止铺而不满，留下安全隐患，定期维护及清理。 18 卸料平台卸料平台采用整体装配式，临边防护采用钢板与骨架焊接，防护高度≥1200mm，两道斜拉索与主体结构可靠拉结，卸载钢丝绳不小于45度，同时与备用钢丝绳不能共用同一拉结点，并悬挂警示标牌及限重牌。严禁卸料平台支撑系统与脚手架连结。 19 室外照明基础施工及塔吊照明死角位置设置拆卸式照明架。 20 施工面照明在外立面施工过程中，为工人提供良好的照明，该照明系统使用低压电，光源与安全网保持一定距离。 21 吊笼防锈处理，定期安全检查，外观刷黑黄油漆，吊环严禁使用螺纹钢。 22 防护通道安全通道顶部采用双层保护隔离，侧边进行模板隔离并设置安全提示。材料采用10mm厚胶合板，设置双层胶合板硬封闭防护，人行通道层高度≥2000mm。通道入口外设置安全警示牌。 23 防护棚加工区设双层防护棚，将操作人员全覆盖，悬挂操作指引及安全警示标牌。防雨、便于材料运输机加工，外观美观。 24 安全帽任何人进入施工区必须戴好安全帽；安全帽必须符合国家标准，安全帽材质符合安全监督部门质量要求。按照每10000m2建筑面积5个访客安全帽配置； 25 配电房一级配电室，独立设置，室内地面采用木板刷漆绝缘，防雨、防盗并上锁。配电房外侧统一设置负责人、联系电话；内侧设置系统图、巡检记录表；每天用电高峰期，根据项目用电实际要求，做好早、中、晚三次总箱各相电流检查记录，及时调整三相平衡及过流负荷调整。 26 配电柜、电箱防雨棚二级配电，采用钢脚手制作维护及双层防雨篷；配电柜（箱）防雨、接地、并做好安全提示。配电柜（箱）统一采用标准桔黄色；满足安全技术规范，标明负责人及联系电话、日常检查记录。 27 危险品仓库危险品仓库应设置在施工区、生活办公区25 米之外；易燃易爆物品存放：所用氧气瓶、乙炔瓶等易燃易爆物品必须单独存放，并做好标识，张挂责任人及相关安全使用须知。 28 安全警示牌工地入口设置安全警示提示标识；施工现场作业区、加工区。生活区设醒目的安全警示牌。 29 安全生产指示牌按集团标准格式设置安全生产指示牌，并实施责任人负责，每日更新。 30 重大危险源告知牌根据施工进度，提示各种重大危险源。 31 现场安全禁令标识按要求设置现场禁令标识。 32 人货梯笼门颜色一致，明确限载重量，驾驶人员安全交底到位。 33 楼层人货梯门采用钢板作为主要框架，3毫米厚钢板网作为整体防护，里面封闭，并扣上保险扣，在楼外侧须有门档装置；涂刷黄黑相间警示涂料。楼层电梯门须要有防外开限位。 34 楼层人货梯隔板侧边使用模板隔离，颜色一致。 35 消防措施主要大门口设置消防组合台，楼层设置灭火器。施工现场应设有消防车通道，宽度不得小于3.5m，保证临警时消防车能停靠施救；生活区、仓库、配电室(箱)、木制作区等易燃易爆场所按照条件，合理配备灭火器材；消防器材定期检查,确保完好有效。 36 楼层临时消火栓在施工楼层设置消防和施工用水两用取水点。定期检查,确保完好有效。 37 流动消防设施在明火作业点和相关设备上，配置流动消防设备。 38 安全交底设置交底区域，每月总包组织各班组进行安全集中交底，甲方、监理人员必须参加，并在此区域可以清晰查阅交底记录。 39 电焊机电焊机设置二次空载降压保护器及防雨罩。 40 施工用电施工用电分路标示清晰；一机一闸，禁止一闸多接；箱门采用编织软铜线重复接地；配电箱内要张贴电路图及每日巡检表。 1.2 文明篇序号项目说明图片 1 工地大门施工现场大门采用有门柱式的双开大门。规格：门宽≥5000mm，高度≥2000mm，门扇等分，其中一扇设800mm宽人行小门。材质：大门采用金属角钢做框，做除锈处理，双面包镀锌铁皮。颜色：大门底色采用白色。文字组合及其它：门上标志出招商地产LOGO。门柱截面积建议采用500mm×500mm，高度2500mm，其中柱帽高200mm。大门入口尺寸图柱帽人行小门门柱围墙 2 道闸、刷卡机（推荐）门口设置道闸，控制进出车辆；施工场地入口处设置刷卡机，进出须刷卡。 3 门卫房采用夹心彩钢板制作门卫房，便于下个项目重复使用。门卫房需坚固、美观；设置专人24小时值班；门卫人员要统一着装并佩戴执勤袖标；建立门卫管理制度；设安全帽存放区。 4 视频监控 (推荐) 塔吊、主要出入口设置探头、视频监控系统。 5 施工主入口美化在条件允许的情况下，尽可能进行相应美化，如大门口和围墙边进行绿化及摆放花盆。 6 车行施工出入口的安全设施车行施工出入口必须有以下安全设施：1.醒目位置设置限速牌（5km/h）。 2.减速带两条 3.路口设置反光镜 4.有条件的路口道路范围设置禁止临时停车标示。 7 车辆冲洗池车辆出入口位置设车辆冲洗装置，使用成套设备，集中控制，要求冲洗效果较好，并可多次周转。排水沟及集水池设置到位；所有车辆离开前必须清理干净车身及车胎。 8 排水沟使用明沟，以便清理及维护，雨水汇至三级沉淀池便于今后重复使用。 9 塔吊悬挂“招商地产”标识牌，每个字为1000mm*1000mm，固定在模板上后悬挂于塔吊臂后部。 10 原材料堆放区钢筋堆放区下面浇筑砼反坎，采用型钢作立杆，按规格分类堆放并悬挂标识牌，加工堆放区与周边采用组合式成品栏杆有效分隔，并悬挂材料标牌。木材堆放必须用木方或钢管架体承托，避免受潮或倾斜。露天存放且短期内不使用的应有防雨措施。须要用禁烟指示牌及消防设施，并挂置材料标识牌。水泥、白灰等粉状材料要分期分批存放于干爽的室内仓库，底部木方承托，再用夹板铺面，堆放高度<2000mm (以最高者为准) 。油漆、防水涂料及保温材料等一般外面包有保护胶纸，存放时应保留保护胶纸原板。须要有危险品保护措施。打包加气砖使用钢筋焊接套笼罩住后直接吊装至楼层卸料平台转移至砌筑工作面。 11 半成品、成品堆放区按规格分类存放，做好防火、防雨等措施。钢管架按长度尺寸分开堆放，码放整齐。砖堆放区：必须分批、规格、色号并保留原保护胶纸存放在室内仓库；洁具堆放区：坐厕、浴缸、面盆等洁具应分类存放于安全、牢固的室内仓库。各种材料标识牌和安全指示牌齐全。 12 材料加工区与周边采用组合式成品栏杆有效分隔，满足消防要求，成品归类堆放，便于运输。加工区地面应进行硬化，并设置双层防护棚，顶棚采用成品钢架制作便于今后拆卸用于下个项目。木工加工区严禁吸烟，配备消防器材，做到布局合理。要有明显的防火标志，消防器材应定期检查，确保完好有效。钢筋机械应有防护装置。指示牌齐全：注意安全、当心触电、当心机械伤人。 13 废料堆放区按种类进行分类存放，标示牌齐全，定期清理。 14 办公房采用工厂化的多层移动房；功能分区明确，有效隔离，环境舒适，应尽量做到绿化。需包含甲方办公室、监理办公室、会议室（不小于 60 平方米）、封样室等，办公室内需配备空调等设备。要求稳固、安全、整洁，并满足消防要求，雨水收集后用于卫生间及道路冲洗。施工单位进度计划表、晴雨表、组织架构、岗位职责等张贴齐全 15 工人吸烟区、饮水区统一设置吸烟区、饮水区，严禁在施工区域内吸烟。按照场地面积每2万平方米配置1个。吸烟亭：中间放置烟灰槽，周边设置木凳。设置饮水机，方便工人取用。饮水器具应有专人清理，定期清洗，保持饮水卫生。 16 临时厕所每2万平米设置一处临时厕所，高层楼层内每隔五层设置一处临时卫生间，厕所标识清晰，并有专人每日清扫保洁，有灭蝇措施。大便槽使用回收雨水冲洗。 17 生活垃圾现场收集在施工现场主要通道设置生活垃圾收集箱，垃圾收集箱需分类设置，专人负责，及时清理、喷洒药物消毒。 18 散装水泥罐防尘罩、罐体颜色统一。 19 垃圾覆盖使用绿网覆盖临时堆放的垃圾防止扬尘。 20 现场绿化项目施工现场要么绿化要么硬化，使用三级沉淀池中的清水进行道路清洗和绿化养护。 21 防尘实施门前责任区或工地内场地清扫时，应实施洒水后清扫；道路每日2次专人清扫并洒水。 22 车辆停放处设立独立车辆停放处。推荐使用装配式桁架结构(可移动搭设)，桁架用废旧钢材制作。 23 施工道路施工道路采用砼硬化或砼预制块/钢板铺设（预制块、钢板周转使用），每天有专人清理维护。 24 生活区要求稳固、安全、整洁，并满足消防要求，禁止使用竹棚、石棉瓦、油毡搭建。应采用工厂化的多层移动房（或集装箱），生活区场地必须全部硬地化或绿化。并按作业人员的数量设置足够的淋浴设施，在寒冷季节应供应热水。 25 食堂必须办理卫生许可证，炊事员和茶水工需持有效的健康证明上岗，所在单位应按要求及时安排食堂炊事人员定期体检。工作时要穿戴“三白”，严禁穿拖鞋，保持个人卫生。 26 工人活动场所条件允许的情况下，适当配置工人活动场所，用于班前教育、晨会等工作活动以及工人娱乐活动。 27 移动厕所若临时厕所不能满足现场需求时，使用成品定加工卫生间作为施工现场移动卫生间，委托环卫公司每天收集粪便。 1.3 质量文化宣传篇序号项目说明图片 1 安全质量讲评台主要入口位置设置班前安全质量讲评台。 2 八牌二图大门入口处通道两侧应设置工程概况牌、组织架构牌、安全生产牌、文明施工牌、消防保卫牌、入场须知牌、管理人员名单及监督电话牌、建筑工人维权须知牌以及施工总平面布置图、工程立体效果图等。 3 每栋单体施工通道入口处标牌包括施工进度指示牌、实测实量结果、抹灰尺寸控制图、抹灰技术交底、安全文明交底、质量与安全交底。 4 每栋单体施工通道入口处标牌—周施工进度指示牌楼栋每周施工进度公示：白色底稿，红色黑体字体标题。 5 砌筑、主体等放线图楼栋入口张贴各类放线图。 6 每栋单体施工通道入口处标牌—实测实量结果楼栋实测实量结果公示：白色底稿，分阶段罗列指标，监理定期更新。 7 上墙质量检查表—实测实量结果张贴（垂直度平整度位置张贴）实测垂直度、平整度对应部位张贴，施工班组、总包、监理分别填写并签字确认。 8 上墙质量检查表—实测实量结果张贴（开间/进深/方正性等图纸张贴）实测其他数据指标，图纸对应位置标注，每户张贴，A3纸张。 9 质量技术交底牌每栋楼入口设立质量技术交底，图文结合。 10 实测实量作业指引检查方式及标准公示并随时交底。 11 工艺标准做法(推荐) 将对、错两种做法以图片形式进行对比交底，明确质量做法。 12 质量样板引路墙现场设置质量样板引路墙，将各道工序工艺工法（包括一结构、砌筑灰缝、预制块，构造柱、门窗固定、塞缝、防水，排水管，线盒，窗台过梁，卫生间防水反槛，抹灰喷浆、底糙、阳角、灰饼、钢丝网等）集中进行工序样板展示及现场交底。 13 安全宣传墙现场设置安全宣传墙，宣传施工现场安全知识。 1.4 指示篇序号项目说明图片 1 平面布置图、道路指示牌设置现场平面布置图，总平图标注楼栋、道路、入口及所在位置；道路两侧设置导向指示牌。 2 施工大门标示主要施工大门标注招商地产醒目标示。 3 禁止事项标示在醒目位置设置禁止事项标示。 4 楼栋号标示楼栋标识牌，悬挂于朝主要道路一侧。 5 外架楼层标示外架上每隔5层悬挂楼层标识牌。 6 人货梯门口悬挂楼层指示人货梯门口每层悬挂楼层指示。 7 消防楼梯间楼层标示消防楼梯楼层处悬挂楼层指示牌（包括总包单位名称），圆形直径为300mm。 8 施工通道标示在施工通道设立醒目楼栋号等方面标示。 0万U豆体验卡卡号：50D890668267e3349e33 密码：686d03401eefba96faba 奖品名称：500万U豆体验卡卡号：50De7a00c543af387fc0 密码：b26488ce65abc1787202 奖品名称：500万U豆体验卡卡号：50Dbac63885c802fd52e 密码：3d1c344384327b85efff 奖品名称：500万U豆体验卡卡号：50Dd97f0765bdf6998a3 密码：48db1c14e42a2b321fac 奖品名称：500万U豆体验卡卡号：50D61215eb41ae3cc919 密码：25bffae5346e7b7d2548 奖品名称：100万U豆体验卡卡号：10D1cab621456ab278ab 密码：709f65f32865af2559c2 奖品名称：100万U豆体验卡卡号：10D8f1d6a4b953f3474e 密码：6e2e4017cce30dc7e055 奖品名称：100万U豆体验卡卡号：10Dd1fc6d6dd529b6892 密码：a5dbdd8338f91d2c0701 奖品名称：100万U豆体验卡卡号：10D08377b71d4374262b 密码：1d7a7c21ebd99b798a54 ----------------------------精品word文档值得下载值得拥有----------------------------------------------
