大型桩机进场验收及安装调试检查记录.doc

大型桩机进场验收及安装调试检查记录

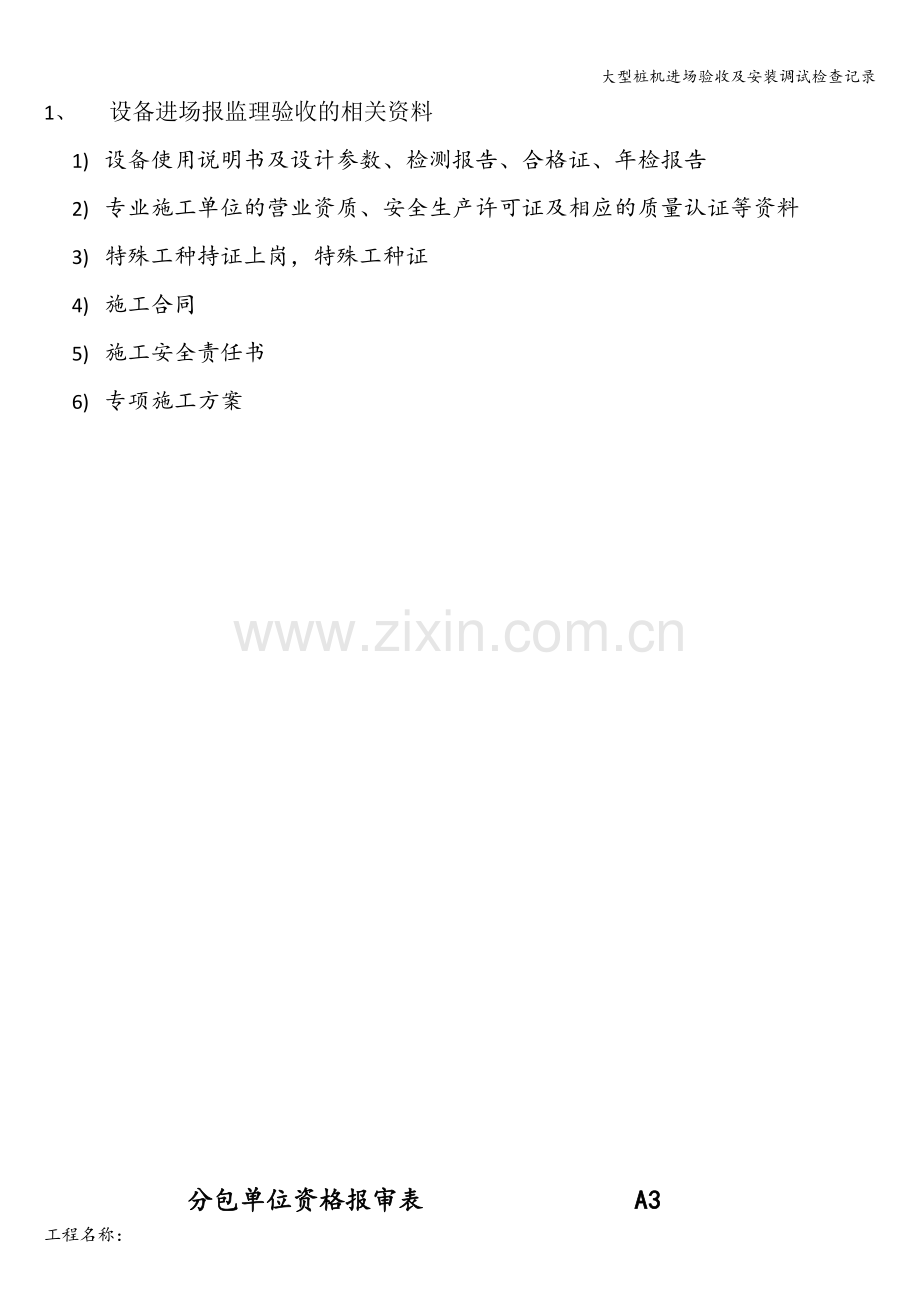

1、 设备进场报监理验收的相关资料
1) 设备使用说明书及设计参数、检测报告、合格证、年检报告
2) 专业施工单位的营业资质、安全生产许可证及相应的质量认证等资料
3) 特殊工种持证上岗，特殊工种证
4) 施工合同
5) 施工安全责任书
6) 专项施工方案

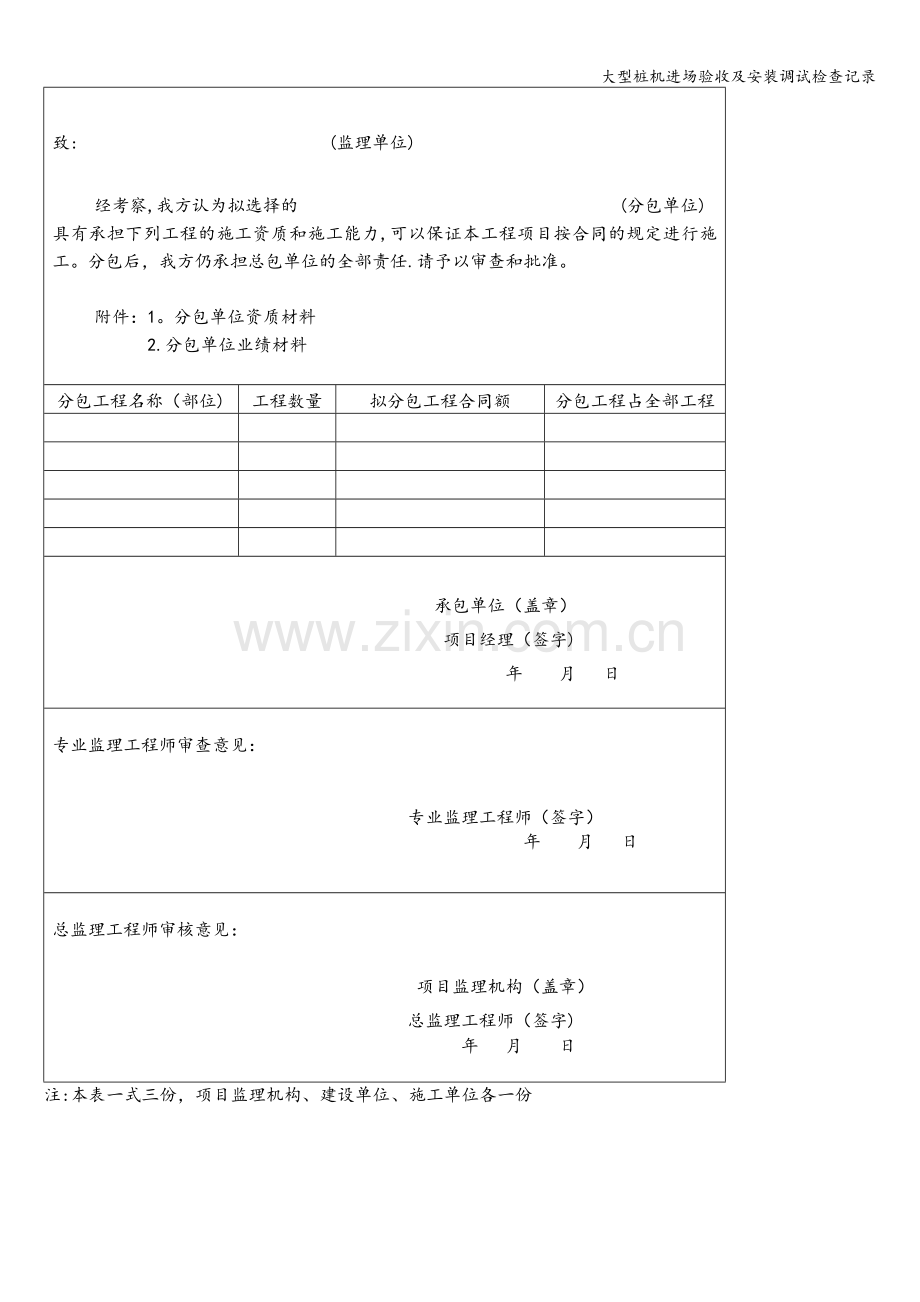

分包单位资格报审表 A3
工程名称：

致: (监理单位)

经考察,我方认为拟选择的 (分包单位)
具有承担下列工程的施工资质和施工能力,可以保证本工程项目按合同的规定进行施工。分包后，我方仍承担总包单位的全部责任.请予以审查和批准。

附件：1。分包单位资质材料
2.分包单位业绩材料

分包工程名称（部位)
工程数量
拟分包工程合同额
分包工程占全部工程

承包单位（盖章）
项目经理（签字)
年 月 日

专业监理工程师审查意见：

专业监理工程师（签字）
年 月 日

总监理工程师审核意见：

项目监理机构（盖章）
总监理工程师（签字)
年 月 日

注:本表一式三份，项目监理机构、建设单位、施工单位各一份

大 型 桩 基 设 备 自 检 记 录 表
工程名称

结构形式及高度

承包单位

项目负责人

专业施工单位

项目负责人

安装单位

项目负责人

生产厂家

规格型号

验收数量

检查项目
序号
安全技术要求
验收结果

整机检查

1
桩基结构件、附属件应齐全，主要受力构件不应有失稳及明显变形

2
金属结构焊件焊缝不应有开焊和焊接缺陷，金属结构件锈蚀（或腐蚀）的深度不应超过原厚度的10%；

3
金属结构杆件螺栓连接或铆接不应松动；不应有缺损,关键部位的连螺栓应配有防松、防脱落装置,使用高强螺栓时应有足够的预紧力矩。

4
对桩工机械外观进行检查，应整洁，不应有油污、锈蚀、漏油、漏电、漏气、漏水。并能满足使用要求，不能带病作业。

5
钻杆不应有弯曲，钻头、螺旋叶片磨损不应超过20mm

6
动力箱钻杆中心、中间稳定器和下部导向圈应在同一轴线上,中心偏差不应超过20mm.

液压系统

5
液压系统运转应平稳，其调定压力应符合机械产品使用说明书的规定。

6
液压泵工作时不应存在异响,其他液压元器件应满足要求，启动液压系统，试验各油缸确保动作到位，无漏油现象。

顶部滑轮组机构
7
滑轮组滑轮规格及完好程度检查应符合说明书的技术参数要求

8
顶部滑轮组上有四个滑轮,提动力头时顶部滑轮两头受力基本相等，使立柱几乎不受弯，成为压杆.顶部滑轮钢丝绳的绕法符合要求

立柱
9
立柱是筒式结构采用Φ529x8螺旋管，前后导向用整板和立柱相连，立柱不应存在变形、锈蚀、开焊、连接松动等现象

斜撑及调整机构

10
撑杆和调整机构是通过改变两边斜撑长短来调整立柱垂直度,带动丝杆调整的是用摆线针轮减速机，丝杆不会因为振动等其他原因自行转动,两边斜撑调整根据需要可单动或同时动作。检查运行情况是否良好.

安全装置
11
桩工机械配置的各类安全保护装置,应齐全完好、灵敏可靠，不应随意调整或拆除

操控系统
12
操纵室采用钢板制作,电器系统布置在侧面，电控操纵在前面，液压操纵阀在前面下方，操作控制方便，符合安全要求.

检查项目
序号
安全技术要求
验收结果
钢丝绳
13
穿绕动力头钢丝绳，主卷扬钢丝绳，副卷扬钢丝绳、规格型号符合产品说明书要求,应有钢丝绳制造厂签发的产品技术性能和质量证明书。

14
钢丝绳不得有扭结、压扁、弯折、断丝、断股、松股、硬弯、锈蚀、断芯、笼状畸形等变形

15
钢丝绳的安装稳妥可靠，并应与滑轮和卷筒相匹配,穿绕正确

电器系统
16
桩工机械设备所使用的电缆、电线应有制造单位签发的出厂产品合格证，且技术参数应匹配合理，符合规定要求。

17
电气管线排列应整齐，连接卡固应牢固，电线电缆应按规定配置,绝缘性能应良好,不应有损伤、老化、裸露。

18
各类电气指示表不应有破损,性能应良好，指示数据应准确，电气箱安装应牢固,门锁应完好，并有防雨防潮措施。

19
外接电气箱漏电保护器参数应匹配，安装应正确，动作应灵敏可靠，电缆应完好无漏电、破损、多次连接补接现象，外防护套起不到防护作用.。

技术资料
20
桩基专项施工方案按规定进行审核、审批，并对长螺旋钻机支架支撑结构的承载力进行验算

17
安装、操作人员的特种作业操作资格证书

18
设备产品合格证、出厂检验报告、设备使用说明书、设备年检合格证、安全钢丝绳合格证、电线、电缆出厂产品合格证等

19
安全施工标识牌的挂放要求，钻机型号,机长姓名、安全指挥负责人姓名等标识

防护
20
现场划定作业安全区域,作业半径内设置安全警示标识

试运行
21
将钻杆提离地面约400mm，由专人指挥试机。观察整机行走、回转是否正常,制动穷是否灵活可靠，行程控制开关动作是否准确，各电机运动方向是否正确。一切正常方可工作。

自检结论
该设备应用于 桩基施工中,经现场安装调试,能满足施工要求，该设备安全技术要求符合标准，同意使用。

安全管理人员： 安装技术负责人： 安装负责人： （公章)

施工单位项目经理： 安全员：

施工单位公司设备科: 安全科：

（公章）

年 月 日
