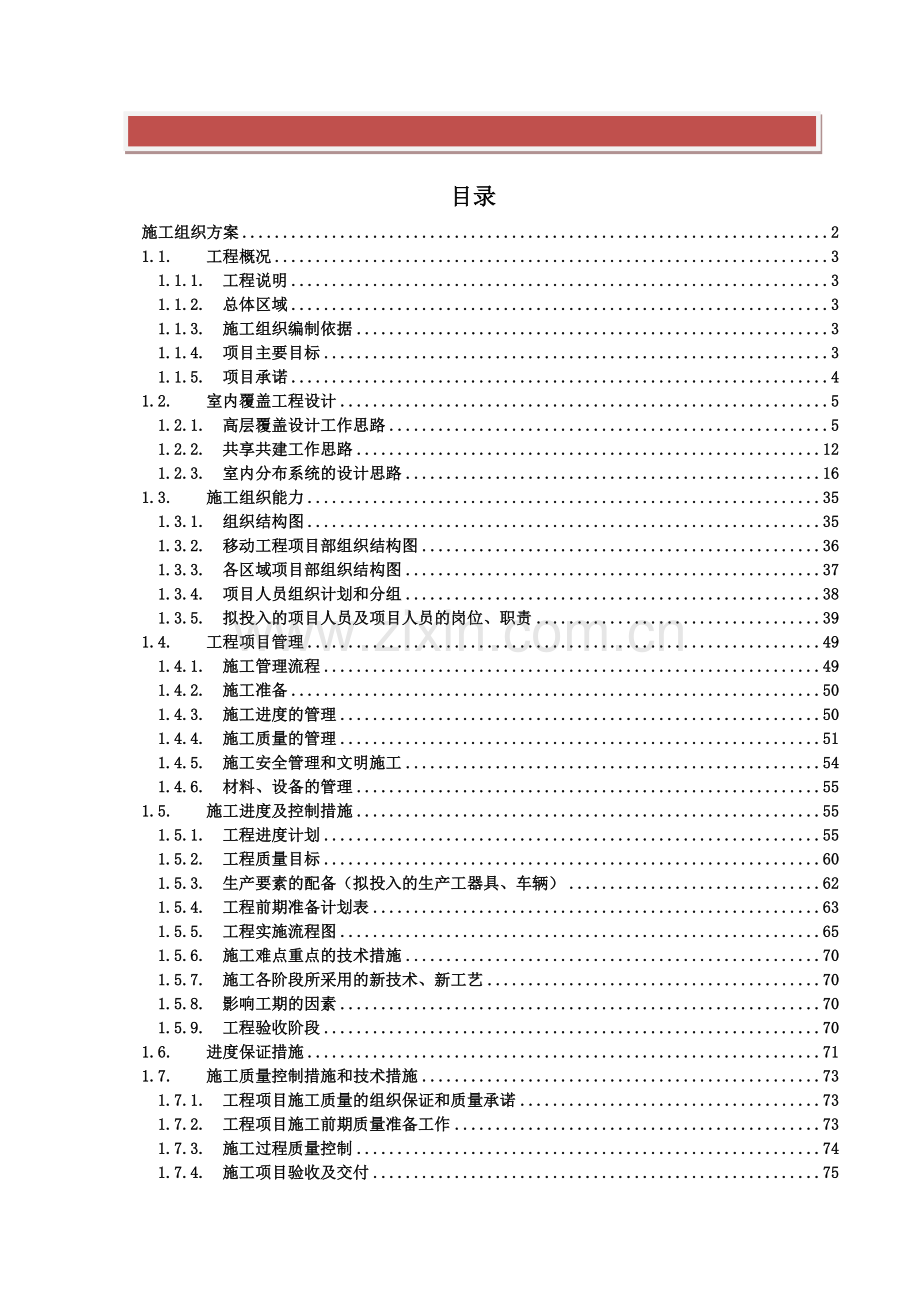

目录
施工组织方案 2
1.1. 工程概况 3
1.1.1. 工程说明 3
1.1.2. 总体区域 3
1.1.3. 施工组织编制依据 3
1.1.4. 项目主要目标 3
1.1.5. 项目承诺 4
1.2. 室内覆盖工程设计 5
1.2.1. 高层覆盖设计工作思路 5
1.2.2. 共享共建工作思路 12
1.2.3. 室内分布系统的设计思路 16
1.3. 施工组织能力 35
1.3.1. 组织结构图 35
1.3.2. 移动工程项目部组织结构图 36
1.3.3. 各区域项目部组织结构图 37
1.3.4. 项目人员组织计划和分组 38
1.3.5. 拟投入的项目人员及项目人员的岗位、职责 39
1.4. 工程项目管理 49
1.4.1. 施工管理流程 49
1.4.2. 施工准备 50
1.4.3. 施工进度的管理 50
1.4.4. 施工质量的管理 51
1.4.5. 施工安全管理和文明施工 54
1.4.6. 材料、设备的管理 55
1.5. 施工进度及控制措施 55
1.5.1. 工程进度计划 55
1.5.2. 工程质量目标 60
1.5.3. 生产要素的配备（拟投入的生产工器具、车辆） 62
1.5.4. 工程前期准备计划表 63
1.5.5. 工程实施流程图 65
1.5.6. 施工难点重点的技术措施 70
1.5.7. 施工各阶段所采用的新技术、新工艺 70
1.5.8. 影响工期的因素 70
1.5.9. 工程验收阶段 70
1.6. 进度保证措施 71
1.7. 施工质量控制措施和技术措施 73
1.7.1. 工程项目施工质量的组织保证和质量承诺 73
1.7.2. 工程项目施工前期质量准备工作 73
1.7.3. 施工过程质量控制 74
1.7.4. 施工项目验收及交付 75
1.7.5. 施工项目质量监督管理 76
1.7.6. 关键过程的质量控制 76
1.7.7. 质量控制点 77
1.7.8. 质量事故处理 77
1.7.9. 施工质量事故的防范 77
1.7.10. 项目部强调并要求达到的技术标准 78
1.8. 安全生产的保障措施和技术措施 82
1.8.1. 安全生产保证措施 82
1.9. 文明施工措施 85
15、每周对文明施工情况检查一次，与经济奖罚挂钩。 86
1.10. 合作协调 86
1.11. 保修措施 86
1.12. 项目结束 86
1.13. 项目施工建议 86
1.14. 服务体系（综合服务能力） 87
1.14.1. 服务意识 87
1.14.2. 应急组织预案 88
l 伤亡事故应急救援体系响应程序 89
l 通信在用系统抢修应急预案 92
l 通信在用系统应急抢修流程 96
l 自然灾害应急救援预案 97
1.14.3. 公司具备极强的应急抢修、抢险能力（响应能力） 99
1.14.4. 历年来获得各省级运营商良好评价（服务评价） 100
1.15. 额外服务承诺 181

施工组织方案
投标人应根据本次招标项目规模，确定拟投入最大的资源，并编制完整的施工组织方案，至少应包括：
1.1. 工程概况
1.1.1. 工程说明
本工程是中国移动通信集团福建有限公司2014－2015年室分集成及WLAN施工工程项目。
1.1.2. 总体区域
中国移动通信集团福建有限公司2014－2015年室分集成及WLAN施工工程项目区域包括福建省九地市及所属县市。
1.1.3. 施工组织编制依据
施工组织设计是用来指导施工项目全过程各项活动的技术、经济和组织的综合性文件，体现施工技术与施工项目管理的有机结合，确保工程开工后的所有施工活动能有序、高效、科学合理地进行。本投标人在充分研究招标文件的基础上，综合本工程项目的客观因素和本司的实际项目管理、施工技术经验，根据招标文件明示的工期、质量、安全等目标，编制施工组织设计。
主要编制依据：
1.3.1 《中国移动通信集团福建有限公司2014－2015年室分集成及WLAN施工工程项目招标文件》。
1.3.2 本企业QHSE管理体系文件。
1.3.2.1 QHSE管理体系管理手册（QG/FJGS2301-2012）
1.3.2.2 QHSE管理体系管理制度（QG/FJGS2302-2012）
1.3.2.3 QHSE管理体系第三层次文件[汇编部分]（QG/FJGS2303-2012）
1.3.2.4 中国移动管理规定的相关规范文件及验收质量标准。
1.3.3 国家及通信行业的技术标准、规范，相关技术要求。
1.3.3.1信息产业部发布的YD/T5120-2005《无线通信系统室内覆盖工程设计规范》
1.3.3.2 QB-G-001-2010 《室内分布系统验收规范》
1.3.3.3 QB-QT-004-2002 《中国移动WLAN业务总体技术要求》
1.3.3.4《中国移动TD-LTE室内分布系统建设指导原则》
1.1.4. 项目主要目标
安全目标
贯彻“安全第一、预防为主、综合治理”的方针，严格执行本企业《安全生产管理体系》、《施工项目安全生产管理办法》要求，实施安全风险控制，达到施工安全生产无事故。
2008年我公司通过了OHSAS18001职业健康安全管理体系认证。我们将严格按照职业健康安全管理体系运行要求组织施工中各项生产活动，对项目的危险源进行识别评价、采取预防措施，达到施工安全生产无事故。
质量目标
以“精心施工，科学管理，顾客满意”的质量方针为指导，严格执行投标企业ISO9001：2008质量管理体系标准运行要求，对施工项目进行精心组织规范管理，本工程质量达到国家部颁有关的技术规范要求及建设方技术文件的质量要求；遵照通信行业验收规范标准实施质量控制，确保工程一次性验收通过，工程质量优良。
工期目标
我方根据招标方的进度要求，编制进度计划，实施进度控制，确保本工程在合同约定的时间内完成。
服务目标
以顾客为关注焦点，满足用户需求和期望。
环保目标
2008年我公司通过了ISO14001环境管理体系。我们将严格按照企业环境管理体系运行要求识别和评价环境因素及遵守国家环保的法律法规，采取预防与控制措施、达到项目节能、环保的要求。
文明施工目标
以人为本，精心组织，严于管理，做好施工现场交通疏导，确保道路交通安全，杜绝产生第三方的投诉。保证在工程施工的全过程中，不会对第三方利益产生不必要的干扰和财产破坏，并做好宣传工作，与相关部门及当地群众做好关系，做到文明施工。
1.1.5. 项目承诺
我司承诺在招标方组织完成设计会审并得到修正施工图后的三个工作日内组织人员进场施工。
我司承诺在工程实施前应根据发标方的工期要求提交详细的施工组织计划，并在工程实施中贯彻落实。
我司在工程实施开始后，按照建设单位的要求上报工程进度和下周工程计划。
我司承诺服从各区域建设单位和监理单位的管理要求上报各类报表。

1.2. 室内覆盖工程设计
1.2.1. 高层覆盖设计工作思路
1.2.1.1、高层室内覆盖现状
1）传统高层室内覆盖方式
由于当初移动通信运营商考虑投资收益，早期的室内分布天线和设备相对较少；加之工程施工和业主协调的难度，一般把天线安装走廊吊顶内。
传统高层移动通信室内覆盖方式主要是利用吸顶天线进行点式覆盖，难以达到无线信号面式均匀分布的要求。每楼层所需信号从大楼弱电井主干线上引出，而后使用耦合器与工分器将信号分配到若干吸顶天线。
2）传统高层室内覆盖天线安装位置
目前我国高层建筑楼层平面分以下几种结构：1、回字形结构，四周为房间，中间为电梯、安全通道、管线井等，这种平面结构的天线安装位置一般在走廊的吊顶上。2、长方形结构，中间为一条走廊，两边为房间，这种平面结构的天线安装位置也一般在走廊的吊顶上。3、复杂结构，这种平面结构的天线安装位置因楼而异。但不管是那种平面结构，由于施工难度和业主协调难度原因，很少将天线直接安装到房间内。
传统室内天线安装平面图举例
回字形结构天线安装平面图
1/2馈线
双频全向天线
图例：
功分器
耦合器
弱电井

长方形结构天线安装平面

0D/FB电

双
全

图
：
功分器
耦合器
弱电井

传统高层室内覆盖效果分析：传统高层移动通信室内覆盖在走廊内的通话效果良好，即在天线附近的局部区域信号较强，与天线较远的区域信号较弱，这样既存在大楼信号外泄问题，又在窗边存在比较严重的切换掉话现象，当在窗边或房间打电话时话音质量较差，经常存在高于4级的通话质量，移动电话用户难以接受如此不清晰的声音。
（2）高层室内覆盖解决方案
高层覆盖的主要问题是干扰，形成“孤岛效应构”。成噪声问题的三个要素是噪声产生源、受到噪声骚扰的感受体及噪声传导途径。在无法消除电磁干扰源的情况下，解决移动通信“高楼无线干扰”，一是我们的设备和天馈分布系统尽可能避开强电磁干扰源，减少噪声产生源对系统的影响； 二是要提高设备和天馈分布系统的电磁兼容性(electro-magnetic compatibility,EMC)，使设备系统在可能的电磁干扰环境下仍然能正常工作的能力；三是降低噪声传导途径，在工程应用中，减小手机和天线之间的无线空中接口的距离可以十分有效地降低噪声传导途径。这三种措施要综合应用。
在我们的实际工程应用中，如果再有明显电磁干扰的高层区域（20层以上），房间较深即窗边距离走廊较远（15以上）时，如果只在走廊里布置天线，即使天线数量翻一倍，且每个天线的输出功率翻一倍，那么在距离窗边较近的区域通话效果仍然会比较差，问题主要集中在高层窗边掉话严重且小区重选频繁，掉话率大致在1.7%-4%之间波动。
1）增加天线的方案
在建筑的高层区域由于电磁干扰比较严重，同频干扰与邻频干扰问题也相当突出，以前在高楼层走廊安装3～5个吸顶式天线，并且增加每个天线的功率的方法已经无法达到信号覆盖要求。如果要使高层窗边达到比较良好的通话效果，需要在每个房间或每隔一两个内布置一个天线，以使信号能够信号十分均匀的达到房间内，手机上行信号也能够十分顺利到达天线，以形成顺畅无线空中接口。
2）增加泄漏电缆的方案
为使信号能够均匀分布到窗边，以解决窗边切换问题，可将泄漏电缆布置到距离窗边3米的房间吊顶内，泄露电缆的末端接一吸顶天线作负载。
3）增加天线与增加泄漏电缆两种方案的比较
传统高层移动通信室内覆盖方式主要是利用吸顶天线进行点式覆盖，难以达到无线信号面式均匀分布的要求，如果要使信号均匀分布到每个角落则需布置更多的天线。然而，如需保证高层建筑内有良好的通话效果，必须解决窗边信号覆盖问题。在选择众多的覆盖方式中，泄漏电缆因其能将信号分布均匀、施工便捷，而且大楼内信号对外泄漏较少，应当成为值得考虑的覆盖方式。
4）系统接地处理预防电磁干扰措施
系统接地包括安全接地与信号接地，在高频电路系统中通常是将安全接地与系统接地分开，否则信号端会引入许多意想不到的噪声。室内覆盖系统的信号接地更不能与其它的强电安全接地连接在一起，不然也会引入各种随机强干扰噪声。信号接地不一定要接大地。
5）系统避开强电磁干扰源
室内覆盖系统应该尽可能避开强电磁干扰源，例如设备与分布系统不要和没有屏蔽措施的大功率电气设备安装在一起；垂直走线尽可能使用弱电井，若在强电井内走线，馈线应远离强电源线；所有金属接头使用热缩套管绝缘封装；工分器、耦合器、金属接头不要与其它金属导体碰到一起，以免串入噪声。
6）无线频点优化
首先移动通信运营应该对大网进行不断的无线频点优化，以减少带内同频和邻频干扰。其次，要求蜂窝供应商对该大楼进行扫频测试，选择受干扰较小的频点覆盖本楼。
7）分层覆盖
当频点资源有限且该大楼话务量较大时，选择受干扰较小的频点覆盖本楼高层区域，受干扰较大的频点覆盖本楼低层区域。这样需要使用多个微蜂窝，或使用能分区的宏蜂窝基站。
8）增加泄漏电缆覆盖高层区域方案
增加泄露电缆覆盖设计思路
该设计方案不增加信号源设备，弱电井内的主干线不做改动，只整改各楼层的天线分布。本方案主要整改13～36层；大厦B2～12层和辅楼不增加天线，只改变某些天线的位置（如把某些走廊内的天线移到房间内）；辅楼美食城由于装修而去掉的天馈系统补齐； 13～36层使用泄漏电缆和吸顶天线相结合方式覆盖，原每层走廊内的分布不作更改，将泄漏电缆布置到房间内靠近窗边3米的吊顶内，泄漏电缆的末端接一全向吸顶天线，以使信号更均匀地分布到各房间。
预计该方案实施后，可大大减少手机高层窗边切换问题，能够保证每个房间内有良好的通话效果。

GZF900-VIB4
26F弱电井内
29dBmC
29dBm
6dB
10dB
10dB
6dB
10dB
5m
5m
5m
5m
5m
GZF800-VIB4
26F弱电井内
双频合路器
33dBm
21.5/C
25.5/G
20m
29F
20m
T2-29F/6

ANT1-29F/O3

T
-29F/O3
ANT3-29
/
3

Ps1-29F/2

15.5/G 11.5/C
7.5/G 3.5/C
10/G 7/C
T1-29F/6

T2-29F/6

ANT4-29F/O3
15/G 11/C
ANT5-29F/O3
18.5/G 14.5/C
30m
40m
20m
28F
20m
T3-28F/6

ANT1-28F/O3
ANT2-28F/O3
ANT3-28F/O3
Ps1-28F/2

11.5/G 7.5/C
3.5/G -0.5/C
6/G 3/C
T1-28F/6

T2-28F/6

ANT4-28F/O3
11/G 7/C
ANT5-28F/O3
14.5/G 10.5/C
30m
40m
20m
27F
20m
T3-27F/6

ANT1-27F/O3
ANT2-27F/O3
ANT3-27F/O3
Ps1-27F/2

9/G 5/C
1/G -3.5/C
3.5/G -0.5/C
T1-27F/6

T2-27F/6

ANT4-27F/O3
8.5/G 4.5/C
ANT5-27F/O3
12/G 8/C
30m
40m
20m
26F
20m
T3-26F/6

ANT1-26F/O3
ANT2-26F/O3
ANT3-26F/O3
Ps1-26F/2

9/G 5/C
1/G -3.5/C
3.5/G -0.5/C
T1-26F/6

T2-26F/6

ANT4-26F/O3
8.5/G 4.5/C
ANT5-26F/O3
12/G 8/C
30m
40m
20m
25F
20m
T3-25F/6

ANT1-25F/O3
ANT2-25F/O3
ANT3-25F/O3
Ps1-25F/2

7.5/G 3.5/C
-0.5/G -4.5/C
2/G -2/C
T1-25F/6

T2-25F/6

ANT4-25F/O3
7/G 3/C
ANT5-25F/O3
10.5/G 6.5/C
30m
40m
20m
24F
20m
T3-24F/6

ANT1-24F/O3
ANT2-24F/O3
ANT3-24F/O3
Ps1-24F/2

10/G 6/C
2/G -2/C
4.5/G 0.5/C
T1-24F/6

T2-24F/6

ANT4-24F/O3
9.5/G 5.5/C
ANT5-24F/O3
13/G 9/C
30m
40m
20m
23F
20m
T3-23F/6

ANT1-23F/O3
ANT2-23F/O3
ANT3-23F/O3
Ps1-23F/2

14/G 10/C
6/G 2/C
8.5/G 4.5/C
T1-23F/6

T2-23F/6

ANT4-23F/O3
13.5/G 9.5/C
ANT5-23F/O3
17/G 13/C
30m
40m
17.5/C
21.5/G
15/C
19/G
15/C
19/G
13.5/C
17.5/G
16/C
20/G
20/C

系统框图（方案原理图）

10D/FB电缆
双频全向天线
图例：
功分器
耦合器
7/8＂泄漏电缆
楼层泄漏电缆与天线位置图

1.2.2. 共享共建工作思路
1.2.2.1、多营运商格局
越来越多的运营商进入通信行业的竞争，必然出现多运营商的多频段，多制式通信系统重叠覆盖的现象，特别是飞机场、地铁、会展中心、体育场馆等话务高发区，建筑内的空间资源有限，不可能允许同时引入多套分布系统，所以需要将多种无线通信系统信号引入到一套移动通信综合分布系统中。
1.2.2.2、多制式网络
根据我国现有运营商及其已分配频段的无线通信系统的情况，多网覆盖需要考虑的系统如下：
移动（铁通）：EGSM900、DCS1800、TD-SCDMA、WLAN；
联通（网通）：GSM900、DCS1800、WCDMA、PHS1900、WLAN；
电信：CDMA800、CDMA2000、PHS1900、WLAN；
其他：数字集群、数字移动电视等。
各系统的频率规划如下表所示：
表1：无线通信网络频率规划表
频率
移动通信系统
使用频率范围（MHz）
上行频率
下行频率
数字移动电视
790-798
数字集群TETRA
806-821
851-866
电信CDMA800
825-835
870-880
移动EGSM
885-909
930-954
联通GSM
909-915
954-960
移动DCS1800
1710-1725
1805-1820
联通DCS1800
1745-1755
1840-1850
电信和联通PHS
1900-1920
联通WCDMA
1920-1980
2110-2170
电信CDMA2000
1920-1980
2110-2170
移动TD-SCDMA
1880-1920、2010-2025和2300-2400
WLAN
2400-2483.5
1.2.2.3、共享共建的必要性
针对不断增长的移动用户在建筑物室内的通话需求，采用室内分布系统解决方案改善室内移动通信网络在建筑物室内的信号覆盖质量，实现目标覆盖区域的用户容量、信号强度、信号质量达到系统技术参数要求。
各运营商在建设过程中，尤其是无线通信运营商，为了能够吸引用户发展自身业务，必须把自身的无线网络覆盖情况提升到与竞争对手的网络质量可比拟的水平。特别是随着3G时代的来临，互联网应用的深入发展，将有更多的通信制式介入到通信服务领域。因此，各家运营商对于一些热点楼宇和热点覆盖区域都将进行大规模室内分布系统建设，由此造成社会资源的极大浪费。另外由于开发商可提供机房面积有限、布线管道紧张等各方面原因，直接造成楼宇难进或施工困难。
通过室内分布系统合路的建设，在满足网络性能的前提下，统筹规划，规范室内的多系统综合覆盖，实现室内空间资源的共享，可以有效解决多个运营商多种技术体制的室内信号覆盖问题。

室内分布系统合路建设随着近年来通信、电子技术以及相关工业的发展变得可行并且成熟。
l 在天线方面，宽频天线的应用使得一副天线就可以满足多个系统不同频段的信号覆盖。
l 在机房使用方面，同时，由于微电子技术的长足发展、通信设备小型化，基站所占的机房面积也大大减小，一个大机房就可以满足多家运营商几套设备的布放。
l 在射频和微波技术方面，目前采用的基于高Q多腔滤波器技术的POI合路平台，既能满足目前多系统合路建设的需要，又可以为3G的正式推出提供良好的条件。
1.2.2.4、多系统合路解决方案
在室内多网覆盖工程中，接入系统的制式和信源选取决定POI系统的结构及隔离度需求。根据具体情况，选择最合适的POI系统不仅能够有效解决多系统合路带来的诸多问题，满足覆盖室内覆盖的要求，并且能够有简单的接口界面、完善的监控功能和可平滑升级性，并最大程度的节约运营商投资成本。
根据室内多网合路覆盖的应用环境和需求，我们从系统隔离度及天馈功率分配两个方面分别提出相应的POI解决方案。
1）上下行独立式POI系统
上下行独立式POI适合于大范围室内覆盖系统使用，其特点是功能完善，性能指标高，是真正的基站设备与天馈系统的接口设备。适用于各种城市地下铁路、飞机场航站楼、大型会展中心、大型商务商业中心等城市大型建筑室内覆盖项目。建议在方案设计时首先考虑此类POI设备。

图4：上下行独立式POI系统示意图

2）上下行合一式POI系统
上下行合一型POI由于其无法避免高功率下多种系统间的相互干扰，所以只能支持有限的几种系统组合的合路。其特点是结构相对简单，体积下，安装灵活、适用于普通中、小规模建筑的室内覆盖等项目。对于现有室内单一信号室内覆盖系统可作为系统升级时多系统合路的首选设备。上下行合一式POI在设计系统前，首先需要根据现场提供的信源计算是否存在上下行互调干扰，如果计算存在上下行干扰，则不建议采用上下行合一式POI。

图5：上下行合一式POI系统示意图
3）两种POI系统的比较
功能描述
上下行独立式POI系统
上下行合一式POI系统
隔离度指标
较高
较低
抗多系统干扰能力
较高
较低
支持接入的系统数量
较多
较少
组网方式
较为灵活
不灵活
功率分配
容易控制
不容易控制
上下行链路平衡
容易控制
不容易控制
天馈线系统需求
上下行各需一套
上下行共用一套
施工难度
较高
相对较低
建设成本
较高
相对较低
表2：上下行独立及合一式POI系统比较
综上所述，上下行独立式POI系统性能指标要优于上下行合一式POI系统，但建设成本及施工难度相对较高，工程中应根据实际情况选择合适的POI类型。在上下行合一式POI不能满足系统的功能指标需求时，必须采用上下行独立式POI。
1.2.2.5、天馈功率分配解决方案
根据系统的频段特性，可简单将多种制式通信系统分为两类：
低频段系统：数字移动电视、数字集群、CDMA、GSM
高频段系统：DCS1800、PHS、3G、WLAN
在室内多网覆盖工程的方案设计中，为了满足目标区域的覆盖场强要求，需合理的分配各频段系统的天线口输入功率。由于不同频段射频信号的合路、传输损耗各不相同，高频信号的传输损耗远大于低频信号，在较大范围室内覆盖系统中，将会使用更多高频段系统信源。根据信源的分配情况，可适当采用如下两种POI系统。
1) 高低频合一式POI系统
高低频合一式的POI适用于覆盖范围较小的项目，其设计原则是优先满足其高频部分网络覆盖指标的要求，再满足了高频部分的覆盖要求的同时也能满足低频部分网络的覆盖要求。其特点是集成性，一体化好，便于安装维护。缺点是覆盖区域受高频系统制约，覆盖区域较小，同时造成低频系统功率过强，难于分配。

图6：高低频合一式POI系统示意图
2) 高低频分离式POI系统
高低频分离式的POI是用于大范围的覆盖项目，其设计原则是合理搭配高低频系统的功率分配，将低频系统部分的信号功率合理分配给多个高频系统部分。此类POI的优点是组网更加灵活，更加通用，可以将一套低频系统部分和多个高频系统部分相搭配，扩大了覆盖范围的同时也减少了成本。缺点是高低频系统可能会分开，这样增加了维护点和安装难度。

图7：高低频分离式POI系统示意图
3) 两种POI系统的比较
功能描述
高低频分离式POI系统
高低频合一式POI系统
适用范围
大范围覆盖区域
较小覆盖区域
组网方式
灵活
不灵活
功率分配
容易控制
不容易控制
施工难度
较高
相对较低
维护难度
较高
相对较低
建设成本
略低
相对较高
综上所述，高低频分离式POI系统组网方式更加灵活，功率分配容易控制，能防止低频段系统功率浪费，有效节约成本，是大范围区域覆盖项目的首选；在较小覆盖区域的项目，使用高低频合一式POI系统便能满足要求。方案设计时需进行功率预算，灵活选择。
1.2.3. 室内分布系统的设计思路
1.2.3.1 室内分布系统建设的总体设计方案
（1)不同信号源的室内覆盖
在室内覆盖系统中，可以作为信号源的有：宏蜂窝、微蜂窝、直放站以及射频远端模块等，其中微蜂窝和直放站应用的最多。按信号源的不同，室内分布系统大体上可分为蜂窝室内分布系统和直放站室内分布系统。蜂窝系统的优点是信号稳定、可靠，通信质量好。缺点是建设周期较长，一次性投资大，还需支付传输线路的租赁费用。直放站系统的优点是投资省、安装方便快捷，可以很快解决信号弱和盲区问题。缺点是通过定向天线难以取得单一纯净的信号，系统的话音质量相对蜂窝系统较差，且易造成对其他基站的干扰。通常采用基站+干线放大器的方式进行室内覆盖建设，这样既保证了信号的稳定和可靠也节约了建设投资。
宏蜂窝作为信号源接入室内分布系统如图1 所示。宏蜂窝作信号源的优点是容量大、覆盖范围广、信号质量好、容易实现无源分布、网络优化简单，是室内分布系统最好的接入方式。但宏蜂窝成本较为昂贵，且需有光纤传输通路，建设周期长。

图1 宏蜂窝作为室内分布系统的信号源
微蜂窝作为信号源接入室内分布系统如图2所示。由于微蜂窝本身功率较小，只适用于较小面积的室内覆盖， 若要实现较大区域的覆盖，就必须增加微蜂窝功放；同时，一般微蜂窝的系统容量比较有限。与宏蜂窝相比微蜂窝成本较低、对环境要求不高、施工方便等，所以微蜂窝作信号源使用也较为广泛。

图2 微蜂窝作为室内分布系统的信号源
直放站作为信号源接入室内分布系统，是利用施主天线空间耦合或利用耦合器件直接耦合存在富余容量基站的信号，再利用直放站设备对接收到的信号进行放大，为室内分布系统提供信号源。直放站以其灵活简易的特点成为解决小容量室内分布系统的重要方式，不需要基站设备和传输设备，安装简便灵活，设备型号也丰富多样，在室内覆盖系统的建设中也扮演着重要的角色。
a) 通过直放站的施主天线直接从附近基站提取信号

图3 直放站作为室内分布系统的信号源（通过施主天线）
b) 用耦合器从附近基站耦合部分信号通过光纤传送到目标覆盖区的直放站

图4 直放站作为室内分布系统的信号源（通过光纤耦合）
c) 用耦合器从附近基站耦合部分信号通过电缆传送到目标覆盖区的直放站

图5 直放站作为室内分布系统的信号源（通过电缆耦合）
室内分布系统的信号源的选取应综合权衡系统容量、频率资源、预期收益、投入成本、预期效果等多方面因素。
从容量角度考虑信号源的选取，主要是根据信号源可以支持的话务量和总的等效语音话务量需求来决定。
1.2.3.2、室内布系统方案的器件配置原则及计算方法
1) 室内分布系统类型选择
室内分布系统可有3 种类型，即普通电缆分布系统（电分布系统）、室内覆盖光纤分布系统（光分布系统）及室内覆盖泄露电缆分布系统。同轴电缆是最常用的材料，性能稳定、造价便宜但线路损耗大。大型同轴电缆室内分布系统通常需要多个干线放大器作信号放大接力。光纤线路损耗小，不加干线放大器也可将信号送到多个区域，保证足够的信号强度，性能稳定可靠，但在近端和远端都需要增加光电转换设备，系统造价高，适合网络质量要求高的大型场所。泄漏电缆系统不需要室内天线，在电缆通过的地方，信号即可泄漏出来，完成覆盖。泄漏电缆室内分布系统安装方便，但造价高，对电缆的性能要求高，使用较少。
按所采用设备的不同， 室内分布系统也可以分为无源系统和有源系统。无源系统主要由无源器件组成，设备性能稳定、安全性高、维护简单，信号经过功分器、耦合器和线路衰耗后，到达各个天线处的强度不同，覆盖效果也不尽相同；而有源系统的信号经过各级衰耗后，到达末端时可以被放大器放大，达到理想的强度，保证覆盖效果，但是它建设、维护复杂，近端和所有远端设备都需要电源，有源设备易损坏，系统的安全性和稳定性不如无源系统。
普通电缆分布系统
普通电缆分布系统是比较常用的一种方式，电缆通过合/分路器组成树状网络，网络末端连接到预定位置上的天线。基站信号通过馈线传送到各处天线，以覆盖室内。为了补偿馈线损耗，应视所需在系统加入放大器。设计中需要进行链路预算，计算信号的传播损耗，以决定是否需要加入放大器。普通电缆分布系统有两种，即无源天馈分布系统和有源天线分布系统。
1）对于无源天馈分布系统，信号源通过耦合器、功分器等无源器件进行分路，经由馈线将信号尽可能平均地分配到每一副分散安装在建筑物各个区域的低功率天线上，从而实现室内信号的均匀分布，解决室内信号覆盖差的问题。无源天馈分布系统对器件特性的总体要求是损耗、驻波比、体积尽量小、并且易于安装，带内平坦度良好。

图6 无源天馈分布方式
2）有源天线分布系统
在室内覆盖有源天线分布系统中，使用小直径同轴电缆作为信号传输路径，利用多个小功率放大器对线路进行补偿，再经天线对室内各区域进行覆盖，从而克服了天馈分布系统布线困难、覆盖范围受馈线损耗限制的问题。由于其中的一些器件（例如干线放大器）需提供电源，所以称为有源天线分布系统。
室内覆盖光纤分布系统

图7 光纤分布方式
室内覆盖光纤分布系统是把基站（宏蜂窝或微蜂窝）直接耦合的信号转换成为光信号，利用光纤传输到分布在建筑物各个区域的远端单元，再把光信号转换为电信号，经放大器放大后通过天线对室内各区域进行覆盖。
光纤方式是采用光纤作为信号传输介质。由于信号通过光纤传送到各处天线，所以几乎可以不用考虑信号在传输中的损耗，从而克服无源天馈线分布系统因布线距离过长而线路损耗过大的问题，用于布线困难且垂直距离很长的大型高层建筑物的室内覆盖。
室内覆盖泄露电缆分布系统

图8 泄漏电缆分布方式
室内覆盖泄露电缆分布系统是指信号源通过泄露电缆把信号传送到建筑物各个区域的分布方式。泄露电缆的外导体上有一系列开口，在外导体上产生表面电流，从而在电缆开口处形成电磁场，把信号沿电缆纵向均匀地发射出去和接收回来，适用于隧道、地铁等天馈分布系统难以发挥作用的地方，也可用于覆盖信号强度的均匀性和可控性要求较高的大楼覆盖。其主要有两个指标：耦合损耗（距离电缆一定远处）和纵向损耗（每距离的损耗）。在电缆的终端需要一个终端负载。与同轴馈电相比，泄漏电缆的设备成本和安装费用都较贵。

室内分布方案比较和选取
前述几种室内分布方式在覆盖、投资、对发展用户影响等各方面的比较如下：
普通电缆方式：优点是覆盖面积大而建造成本低，使用范围最广泛；缺点是不适用于狭窄弯道。
泄露电缆方式：优点是场强均匀，可以根据设计有效地控制覆盖范围，适用于狭长型区域，在狭长地形受到干扰也较小，缺点是覆盖范围极为有限。
光纤方式：优点是可以不考虑信号在传输中的损耗，这样就可以避免在距离较长的区域，因采用以上两种方式而不得不在系统中加入太多的放大器以致引入噪声和互调。和前两种方式相比，光纤最大的优点是信号传输性能好，且安装方便，无须在建筑物内安放长距离的电缆。主要缺点是与普通电缆方式比较起来，投资较大。
无源分布系统与有源方式比较，则具有如下优点：
1) 同轴电缆成本低，减少了建设费用；
2) 无附加噪声，对系统干扰小；
3) 建站快捷、方便，维护简单。
对于信号源与分布系统的选取，我们需要综合考虑话务量、覆盖面积、建筑结构、信号源方式等其它因素的影响，最终采用既可达到所需的覆盖要求又可合理控制成本的分布系统。
现就一般情况总结以下：
1）微型建筑物（6000m2以下）
对于微型建筑物，如餐饮娱乐、地下停车场等，一般采用小功率直放站＋无源分布系统。
2）小型建筑物（6000～12000m2）
对于小型建筑物，如大型超市、小型办公楼、小型医院等，可分为两种情况：如建筑物内部建筑结构单一，对射频信号的传输衰减较小，则宜采用中功率直放站或微蜂窝＋无源分布系统；如建筑物内部建筑结构复杂，对射频信号的传输衰减较大，则根据实际需要可采用小功率直放站＋有源分布系统。
4) 中型建筑物（12000～60000m2）
对于中型建筑物，如大型写字楼、中型酒店、大型医院、机场等，一般采用有源分布系统，需根据实际的话务量选取合适的信源。
4）大型建筑物（60000m2以上）
对于大型建筑物，需根据实际情况采用不同的分布系统类型，包括有源分布系统和光纤分布系统。如大型酒店和综合性楼宇，由于楼层较高宜采用微蜂窝或宏蜂窝＋有源分布系统；如大型会展中心由于楼层面积较大，宜采用微蜂窝或宏蜂窝＋光纤分布系统。

分布系统天线安装位置
目前我国建筑楼层平面分以下几种结构：
回字形结构，四周为房间，中间为电梯、安全通道、管线井等，这种平面结构的天线安装位置一般在走廊的吊顶上。
长方形结构，中间为一条走廊，两边为房间，这种平面结构的天线安装位置也一般在走廊的吊顶上。
复杂结构，这种平面结构的天线安装位置因楼而异。但不管是那种平面结构，由于施工难度和业主协调难度原因，很少将天线直接安装到房间内，大多数直接将天线安装在走道中。

有源设备的配置原则
在室内覆盖系统中，引入的有源设备主要就是直放站。由于使用直放站结构简单、安装方便，可以在不增加基站数量的前提下保证网络覆盖，其造价远远低于有同样效果的微蜂窝系统，所以目前直放站也还是解决通信网络延伸覆盖能力的一种优选方案。
直放站特别适用于难于覆盖的盲区和弱区，如商场、宾馆、机场、码头、车站、体育馆、娱乐厅、地铁、隧道、高速公路、海岛等场所。
光纤直放站：性能稳定，适合较远距离、大面积的传输和覆盖；
无线直放站：需要能够提供纯净、稳定的信源，市区内一般不建议采用；
干线放大器：可以放大信源功率，延伸覆盖；

无源器件的选用
室内覆盖工程用到的无源器件主要包括：功分器、耦合器、合路器、天线、馈线、电缆接头、跳线、避雷器、衰减器等，考虑到移动目前所提供的通信体制类型：GSM、TD-SCDMA以及WLAN等，要求所有无源器件必须支持810～2500MHz；另外无源器件还需要注意其他技术参数，如插损要满足率分配标准，合路器满足隔离度要求。

直放站的使用原则
作为信源使用
根据理论分析，直放站的引入将对上行基站或直放站接收机产生噪声增量，影响上行覆盖半径。由于噪声增加，相应上行覆盖半径小于下行覆盖半径，要想达到上下行覆盖平衡，就必须加大直放站上行放大器增益，使其等于或大于路径总损耗，不过这样有可能对基站引入更多的噪声，实际工程由于直放站引入使基站的噪声升高0.5～2dB是可以控制的。值得注意的是，直放站的引入虽然对原来基站产生影响，造成基站覆盖范围收缩，但是直放站的总输出功率越大，转接的话务量就
