长安商贸中心楼施工组织设计.doc

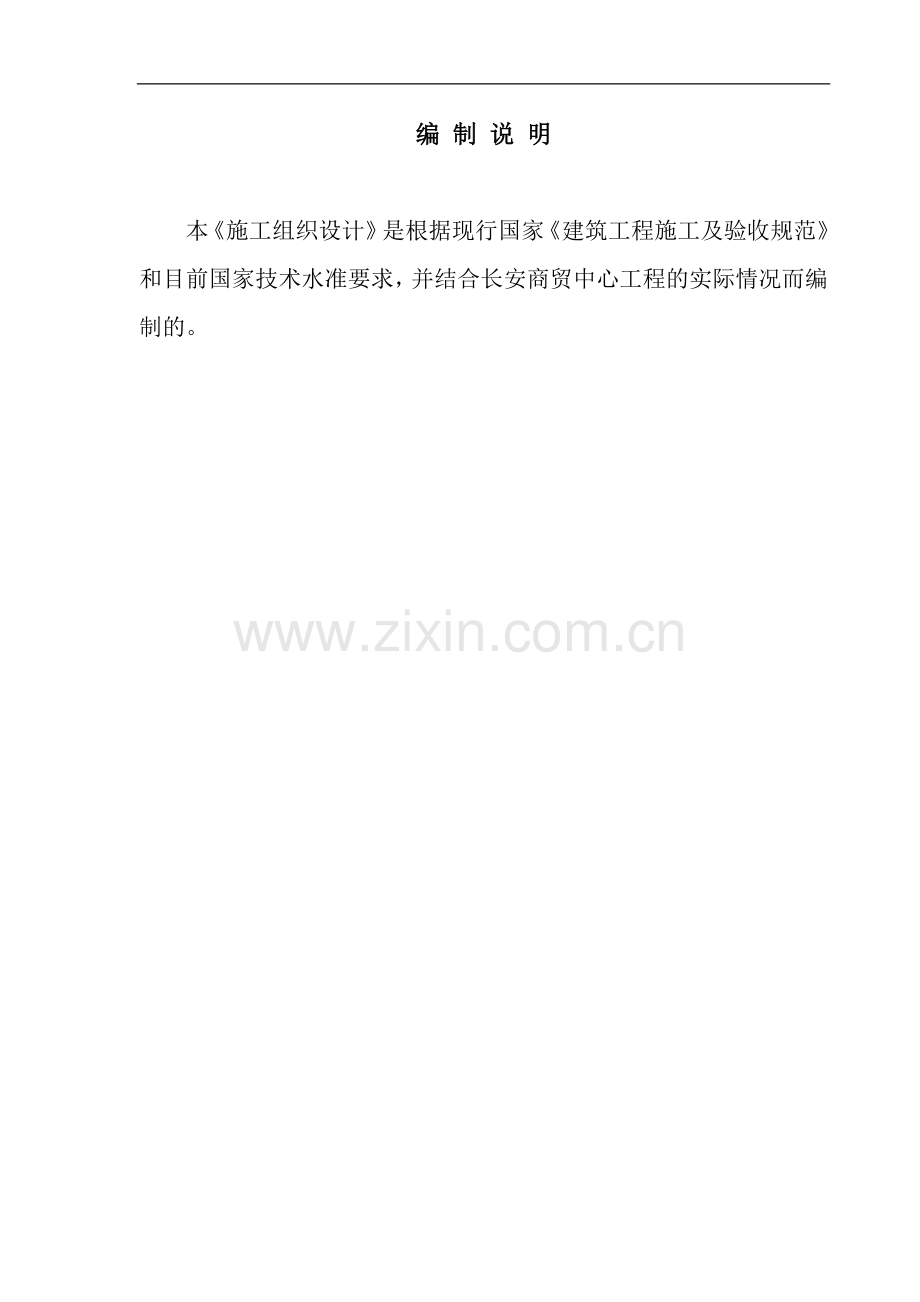

编 制 说 明

本《施工组织设计》是根据现行国家《建筑工程施工及验收规范》和目前国家技术水准要求，并结合长安商贸中心工程的实际情况而编制的。

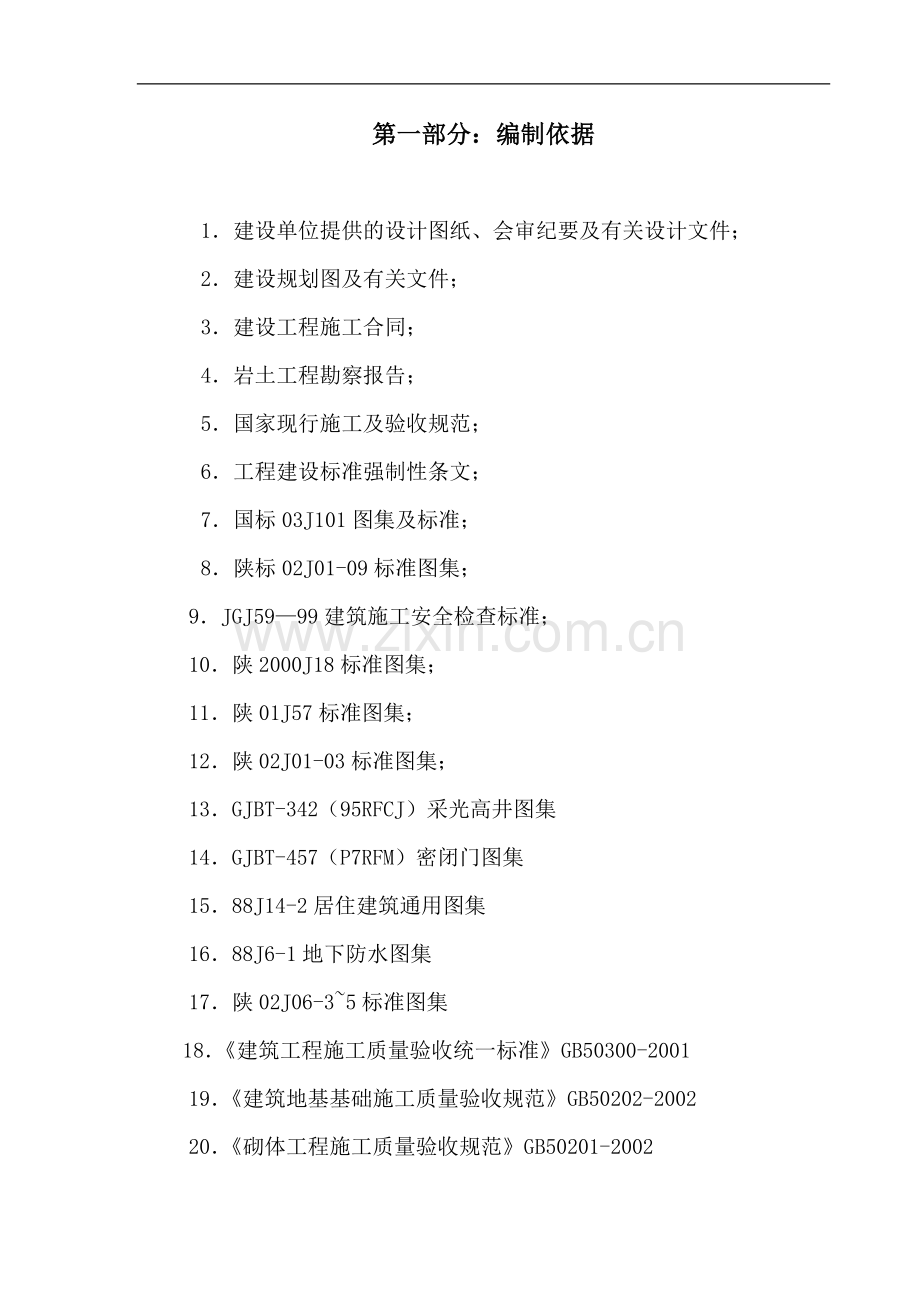

第一部分：编制依据

1．建设单位提供的设计图纸、会审纪要及有关设计文件；
2．建设规划图及有关文件；
3．建设工程施工合同；
4．岩土工程勘察报告；
5．国家现行施工及验收规范；
6．工程建设标准强制性条文；
7．国标03J101图集及标准；
8．陕标02J01-09标准图集；
9．JGJ59—99建筑施工安全检查标准；
10．陕2000J18标准图集；
11．陕01J57标准图集；
12．陕02J01-03标准图集；
13．GJBT-342（95RFCJ）采光高井图集
14．GJBT-457（P7RFM）密闭门图集
15．88J14-2居住建筑通用图集
16．88J6-1地下防水图集
17．陕02J06-3~5标准图集
18．《建筑工程施工质量验收统一标准》GB50300-2001
19．《建筑地基基础施工质量验收规范》GB50202-2002
20．《砌体工程施工质量验收规范》GB50201-2002
21．《混凝土结构工程施工质量验收规范》GB50204-2002
22．《屋面工程质量验收规范》GB50207-2002
23．《地下防水工程质量验收规范》GB50208-2002
24．《建筑地面工程施工质量验收规范》GB50209-2002
25．《建筑装饰装修工程质量验收规范》GB50210-2001
26．《建筑给水排水及采暖工程施工质量验收规范》
GB50242-2002
27．《建筑电气安装工程施工验收规范》GB50303-2002

第二部分：工程概况

第一章 基本情况

工程名称
长安商贸中心一期工程1、2、3、4、5号楼及地下室
工程地点
长安区，政法学院对面
建设单位
西安兆恒实业发展有限公司
设计单位
西安市建筑设计研究院
监理单位
陕西中建西北工程监理有限责任公司
施工单位
陕西华达建筑工程公司
总建筑面积
约51860.42m2

第二章 建筑概况

长安商贸中心一期工程均为框架结构，地上建筑面积为38603平方米，地下建筑面积为13229平方米。其中地下二层设备用房1597平方米，地下一层11633平方米，1号楼4971平方米，2号楼4971平方米，3号楼6721平方米，4号楼6721平方米，5号楼15246平方米。地质勘察单位为西安工程地质勘测公司。
第三章 其他情况

一、 长安商贸中心位处长安区西侧，现场地面较为平坦。
二、 施工条件
本工程现场“三通一平”基本完成,道路交通较为便利,现场临时设施能满足施工需要。

第三部份：施工目标
一、工期目标
计划2005年7月25日开工，2006年6月21日竣工，工期为11个月，共计330天（日历）。
二、质量目标
本工程质量等级为：一次性验收合格。争创长安杯。
三、安全生产目标
坚持“安全第一、预防为主”的方针；保证一般事故频率小于1.5‰，伤亡率为零；在施工期间杜绝一切重大安全质量事故。
四、文明施工和环保目标
强化施工现场科学管理，满足现场环保要求，创一流水平，建成市级文明工地。
一、 服务目标
建造业主满意工程，保证业主满意度95%。

第四部分：施工部署

长安商贸中心一期工程由1、2、3、4、5号楼及地下室工程组成，工期紧，任务重。根据建设单位的要求：地下室灰土（1、2、3、4、5号楼下全为地下室 ）。本项目施工遇雨季和冬季施工，气候条件较差。为了保证工程质量，做到安全生产，确保工程进度，合理组织科学管理加强严密施工部署，落实各项计划和各项质量安全措施及预控计划，显得非常重要。
第一章 施工准备
§1-1 组织管理
根据本工程的实际情况和建设单位的要求，我公司将组织一只强有力的项目管理机构，组织全体施工人员贯彻执行国家和当地政府的有关法律法规以及国家规范标准，对所建工程的项目管理、工程质量、安全生产、成本控制、进度控制进行合理的调配和控制，同时科学组织和管理人、财、权、益及协调工作，做好人力、物力和机械设备的调整与供应的优化管理工作，履行合同法律责任。

项目管理组织见附表1：
§1-2 施工现场管理
施工现场根据文明施工要求和科学管理的标准, 实施封闭管理。施工现场整体规划,合理安排布置。
1、 临时生活设施(职工宿舍 、食堂、男女浴厕)设置在现场外的单独生活区内。办公室设置在现场南面入口西边；仓库设置在办公楼边，机修房设置在现场南面，办公室为二层楼,其它为一层,具体详见《施工平面布置图》。
2、 现场主要干道采用200厚C20混凝土道路地面，其它道路为100 厚C20混凝土路面。现场内设置钢筋棚、木工棚、水泥库，具有防雨防晒措施。地面均为100厚 C20混凝土地面硬化，局部区域(道路两边、木工棚、钢筋棚之间隔离带及其它) 均设置花木绿化。建筑物四周1.5m外,均设置250mm宽深200~400mm的排水沟,并四周设散水,做到场地平整、不积水、无散废物、无泥浆,保持整洁、卫生、平坦、畅通,不乱堆乱放。排水进入沉淀池,做到无泥浆外流且不堵塞下水道，不流溢公共道路,严格遵守环保法规要求。
3、现场设置安全生产宣传栏、读报栏、黑板报。主要施工部位和危险区域以及主要通道路口，均设置醒目的安全宣传标语、安全防坠棚及安全警告牌，各作业区设置各种机械操作牌和安全纪律牌。
4、遵守国家有关环境保护法律规定，有效控制现场各种粉尘、废气、废物、废水及噪声、震动对环境的污染和危害。
5、施工现场围栏封闭。现场四周围墙采用240mm厚，高2.5m砖砌体围墙，并粉刷平整。生活区、办公区、作业区、配电区均分开隔离围挡。
6、现场道路入口处设置大门。大门处设有门卫室，派设保卫人员值班，并制定值班制度。
7、现场小广场南侧设置醒目的五牌一图。即：工程概况牌、项目管理人员名单牌、消防保卫组织牌、安全生产牌、文明施工牌、施工现场平面图。
§1-3 施工用水量确定与管网布置
一、 为了满足在施工期间的施工生产、生活及消防的用水需要，根据建设单位提供用水情况进行全面计划，本工程施工用水根据计算每天500T左右水，需Ø75主管供水。
二、管网布置
1、 现场管网按环状布置，沿现场主要道路设置，在每幢楼位和木工棚、木料堆放点各设置一个消防箱。施工楼层用水设高压泵，上水管径D40，楼层结构上升而上升，每层设一阀门。
详见现场平面布置图:
2、根据实际情况进行分路截流，蓄水集用，分肢供水。
§1-4施工用电量确定与布置
本工程主体结构、粉刷工程阶段，作业性机械操作较多，机械动力较大，电量使用量大，各幢号分配较复杂，根据现场情况和施工用电的规范及要求作以下设计：
1、 现场所需用电机械设备额定功率一览表
序号
机械设备名称
数量
单位
功率（或容量）
1
MC50A 、C80A塔式起重机
3台

KW
45+40=85
2
双笼电梯
5台
KW
35
3
混凝土输送泵
2台
KW
32
4
混凝土搅拌站
2座
KW
75
5
加压水泵
5台
KW
44
6
电渣压力焊
3套
KW
10
7
钢筋对焊机
2台
KW
76
8
钢筋切断机
2台
KW
6
9
钢筋弯曲机
2台
KW
6
10
电焊机（交流）BX3-300
3台
KW
69
11
钢筋调直机
2台
KW
5.5
12
圆盘锯
2台
KW
6
13
平刨机
2台
KW
6
14
切割机
2台
KW
4
15
插式震动机
8条
KW
6.6
16
零星机械

KW
5
17
蒸饭箱
1辆
KW
24
18
开水箱
1台
KW
12
19
镝灯
15盏
KW
15
20
照明（生活区）
40盏
KW
1.2
21
楼层照明
20盏
KW
3.2
22
楼层施工照明
20盏
KW
20
合计电量

KW
546.5
3、现场电源确定：
上述施工用量需550kw。确定电源的变压器额定用量不能低于550kvA。同时为了合理、节约用电，我项目部将根据情况调整施工方案，避免同时施工用电，减小电网压力，确保施工正常进行。
4、 布置临时配电线路：
本临时配电系统采用TN—S（三相五线制）系统保护形式，由变电—总配—分配—开关的三级配电，在三级配电设备组件中分别进行配设漏电保护装置，实施三级保护总配电体系，设8个分路和2个备用分路。

第二章．施工进度计划
施工进度计划
1、 施工进度计划横道图（见图）
2、 施工段的划分：地下室为第一施工段，1#、2#、3#、4#、5#楼为第二施工段，根据合同全部采用自拌砼。
第三章.机械设备和测量工具计划
本工程从基础、主体结构、装修工程、水电采暖安装工程的施工过程中，按照合同工期的实际情况，加快施工进度，及时调整机械化的程度，优化进度管理，确保合同工期，确保工程质量和安全生产的条件下，完成施工任务。本项目部计划配置如下机械设备和测量工具。
机械设备和测量工具配备计划表
名称
单位
数量
机械型号及性能
适用范围
塔吊
台
2
MC60A臂长45m，限载量1.1T。
基础主体结构垂直运输和施工层水平运输
塔吊
台
1

MC80A臂长50m，限载量1.3T。
基础主体结构垂直运输和施工层水平运输
双笼人货两用电梯
台
5
限载量为1000kg
主体结构、粉刷、装修、水电暖工程及施工人员的垂直运输
混凝土输送泵
台
2

基础、主体结构工程混凝土垂直水平运输
钢筋对焊机
台
2

基础、主体结构工程钢筋连接
钢筋切断机
台
2

基础、主体结构工程钢筋制作
钢筋调直机
台
2

基础、主体结构工程钢筋制作
钢筋弯曲机
台
2

基础、主体结构工程钢筋制作
木工圆锯机
台
2

基础、主体结构模板制作
木工平刨机
台
2

插入式震动机
台
6

基础、主体结构楼地面工程混凝土
平板震动机
台
2

基础、主体结构楼地面工程混凝土
混凝土搅拌机
台
2
750型
主体工程混凝土搅拌
砂浆机
台
4

粉刷工程、地面工程砂浆搅拌及砖砌体工程砂浆搅拌
电子经纬仪
台
2

基础、主体工程垂直水平测量
自动调平水平仪
台
2

基础、主体、粉刷室外工程水平测量
质量检测器
套
4

主体粉刷楼地面工程质量检测
50m钢卷尺
把
4

基础主体楼地面工程丈量放样

第四章 施工技术措施计划

§4-1 施工技术措施
本工程按照设计图纸的技术要求和工程的质量工期要求，本项目在施工过程中采取如下技术措施：
1、 钢筋：现场制作绑扎。
2、 模板：
（1） 地下室剪力墙模板采用60钢模板（补空用18mm厚九合板）;
（2） 平板采用12mm厚竹胶板;柱模板采用定型钢模板或18mm厚九合板。
（3） 模板支架采用φ48×3.5钢管扣件满堂支模架;
（4） 模板加固采用60×80方木和槽钢背楞、φ12对拉螺栓及φ48×3.5钢管加固；
3、混凝土采用泵送自拌混凝土；
4、脚手架采用钢管架，绿色密目网封闭，安全围护；
5、作业指导书和技术交底。
§4-2 材料检验试验技术措施计划
序
名称
必检项目
必要时需检项目
检验试验批量
备注
1
水泥
标号
安定性、凝结时间，抗压强度，抗折强度
安定性为500t，强度试验为500t
不满200t者应做一组
2
钢筋
屈服强度、极限强度，延伸率，强屈比
冷弯、冲韧性，化学成分，疲劳强度，焊接
普通钢材50t,冷拉带肋10t
冷轧扭5 t
不满批量数均作一组
3
对焊
屈服强度、极限强度，延伸率，强屈比
冷弯、屈服强度、
抗拉强度
300个对焊
接头一组
不满批量数均作一组
4
电渣
压力焊
观感检查
冷弯、屈服强度、
抗拉强度
300个接头
为一组
不满批量数均作一组
直螺纹
连接
观感检查、极限强度
抗拉强度
500个接头
为一组
不满批量数均作一组
5
混凝土
标号，配合比
坍落度，抗压、抗渗
每100 m3为一组 加两组，抗
不满100m3均作一组或一施工层做一组
6
砖
标号、外观规格
抗压、吸水率
普通砖10万一组、多孔5万为一组
不满100 m3均作一组或一施工层做一组
7
加气砼
砌块
标号、外观规格
抗压、吸水率
加气混凝土砌块100 m3为一组
不满100 m3均作一组或一施工层做一组
8
SBC120防水卷材
透水性、断裂强度
粉结强度、延伸率
针入度，软化点，延伸性，抗渗指数
1000m2为一组
不满1000 m2为一组
9
砂浆
配合比、标号、稠度
抗折、抗压强度
每250 m2砌体为一组、每一楼层为一组
每组6块 不满250 m3均为一组
10
面、地砖
外观、规格
吸水率、抗冻、抗压
同一规格等级每50万块为一批
不满50万块均为一组
11
塑钢窗
外观、规格、
型号尺寸
三性试验、抗折、抗压强度
每800m2为一组
建筑面积5000m2
不满800 m2均为一组
12
塑钢
外观、规格、
型号、尺寸
抗折、抗压强度、
抗氧化
每800m2为一组
不满800m2均为一组
13
砂石料
砂石粒径、风化率
骨料级配、比重含水率、含泥量、压碎率
同产地规格相同的400 m3砼为一批
不满400 m3为一组
14
石膏
细度、颜色
凝结速度、
抗压折强度
同一生产厂家不超过60t为一批
超过60t为2组

§5-3 施工技术复核计划
序号
计划技术复核项目
复核负责人
复核记录签发
备注
1
建筑物引测水准点
技术员
放样
签发技术复核单
2
建筑物的测量定位
技术员
放样、定位
签发技术复核单
3
基坑底水准标高
测量员
放样、定位
签发技术复核单
4
桩基轴线与标高
技术员测量员
桩基验收
签发技术复核单
5
基础梁、轴线、剪力墙位置与标高
测量员
基础地下室验线
签发技术复核单
6
地下室弹线
技术员
轴线放样
签发技术复核单
7
地下室模板及支撑体系
施工员
木工翻样
签发技术复核单
8
地下室混凝土工程
施工员
质量员
签发技术复核单
9
预埋件、予留洞位置
施工员
木工翻样质量员
签发技术复核单
10
建筑物的沉降观测点位置
技术员
资料员
签发技术复核单
11
加工成品、半成品的计划
技术员
质量员
签发技术复核单
12
混凝土配合比
技术员
质量员
签发技术复核单
13
上部结构每层放样和标高
施工员、测量员
技术员、质量员
签发技术复核单
14
每层模板及支撑体系
施工员、测量员
技术员、质量员
签发技术复核单
15
结构结点模板大样图
施工员、技术员
质量员
签发技术复核单
16
各层混凝土工程及标高控制
施工员、测量员
质量员
签发技术复核单
17
各层结构大样图
技术员
质量员
签发技术复核单
18
各层预埋件予留洞位置
技术员
质量员
签发技术复核单
19
砌体皮数杆
技术员
质量员
签发技术复核单
20
砂浆配合比
技术员
质量员
签发技术复核单
21
建筑物沉降观测点检测
技术员、测量员、资料员
质量员
签发技术复核单
22
楼地面标高
技术员、测量员
质量员
签发技术复核单
23
门窗安装位置及标高
技术员、测量员
质量员
签发技术复核单
§4-4 隐蔽工程验收计划
序
分项工程名称
隐蔽验收内容
验收单位
验收记录
1
基础工程
基础梁、位置、基础断面尺寸，混凝土强度等级及技术资料
建设单位、质检站、施工单位，监理公司
建设代表
技术负责人
工程师总监
2
钢筋
混凝土
地下室、各层墙、梁、板、楼梯、阳台钢筋的品种规格、数量、间距、位置、形状及焊接尺寸、接头位置，预埋件的数量及位置材料技术指数、标准、技术和混凝土质量、外观质量
建设单位
监理公司
施工单位
建设代表
监理工程师
技术负责人
3
防水工程
地下室、屋面、厕厨间的防水层数、防水处理措施的质量及材料的质量
建设单位
监理公司
施工单位
建设代表
监理工程师
技术负责人
4
砌体
拉接筋
钢筋的品种规格、数量、间距、位置、长度、形状、间距
建设单位
监理公司
施工单位
建设代表
监理工程师
技术负责人
5
地下室底板墙板避雷引焊、电线管、防水套管等预埋
避雷材料规格、型号、焊接点、引焊的质量及连接长度，电阻测定，电线管材质，防腐处理，预埋位置及管径，止水焊面的质量与位置
建设单位
监理公司
施工单位
建设代表
监理工程师
技术负责人
6
楼层避雷及安装敷设
各楼层主筋避雷引焊及屋面避雷焊接，各楼层安装管线敷设的管径位置，和圆弧弯曲角度。
建设单位
监理公司
施工单位
建设代表
监理工程师
技术负责人
7
屋面工程
屋面找坡、保温层、找平层及防水层的质量、材料规格厚度、坡向等
建设单位
监理公司
施工单位
建设代表
监理工程师
技术负责人
8
门窗工程
门窗铁脚固定的位置、数量及牢固程度和窗缝隙连接及门框嵌缝材质和质量情况
建设单位
监理公司
施工单位
建设代表
监理工程师
技术负责人
9
消防水池工程
消防水池的位置、标高、截面尺寸以及水池钢筋规格、形状、间距，防水措施质量和管道敷设及安装、予留洞位置、混凝土质量
建设单位
监理公司
施工单位
建设代表
监理工程师
技术负责人
第五章 质量计划

§5-1 质量管理目标
精心事前计划、控制过程管理。分部分项工程合格率达到100%，子单位工程合格率达到100%。工程质量合格，争创长安杯。
§5-2 质量管理方针
严格过程质量控制，百年大计，质量第一，建筑业主、顾客满意的工程。
§5-3 质量管理措施计划：
1、 新材料、新技术、新工艺的应用
(1) 采用新材料：
1） 砖胎模仅用于基础，上部结构全部采用九合板，原木支模支架，改为Φ48×3.5钢管支撑支架体系，Φ12对拉螺栓加固；
2） 大型搅拌台泵送混凝土；
（2）新技术
1）直径≥20的所有三级钢采用直罗纹连接，其它钢筋中竖向筋采用电渣压力焊，水平筋采用闪光对焊或搭接焊。
2）混凝土使用外加剂掺合料。
3）外脚手架采用双排钢管架。
4）垂直测量采用垂直天顶仪、电子经纬仪。
（3）新工艺：
1) 模板采用一次性拼模、无接头嵌条板，地下室墙模板拼成大模板。
2) 模板背楞加固采用60×80方木@200～300；
3) 梁底板采用背楞方木（80×60）覆18mm厚九合板；
4) 拉结筋采用膨胀螺栓后焊接、和环氧树脂胶粘技术；
5) 砌体剪力墙钢筋间距控制采用梯子筋；
2、质量程序管理计划
（1） 质量动态管理控制计划

项目经理
项目工程师
施工负责人
技术负责人
材料负责人
施工员
测量员
木工翻样
钢筋翻样
关砌
对工程的平面、立面标高及过程中的轴线控制
对建筑的形状、放样、层高、垂直控制
对钢筋木工混凝土工工艺质量控制
技术员
质量员
试验员
资料员
隐蔽工程验收
技术质量措施技术复核、交底施工方案管理
分部分项工程质量检查验收和资料管理
质量资料收集及整编
预算员
构件员
分项工程资料审核
对材料质量进行控制和保证资料收集审核
混凝土的配合比技术参数控制和试块管理
材料员
公司主任工程师全面管理
公司工程部：过程监督管理

（2） 外购材料质量保证控制计划
材料采购保管发放
材料订货计划
产品工艺定额计划
材料订货质量要求
订货技术指导
材料定点订货采购
材料检验
合格材料入库
不合格材料隔离清场
材料标识
保管记录用途
入库编号
按工艺定额制订发放限额
申请材料代用
主要零配件填写控制卡
主要材料零配件发放记录卡

（3）钢筋工程质量过程控制计划

准备工作
熟悉图纸和技术资料、图集
对材料供应质量把关
学习操作规程和质量标准
原材料取样试验
焊接取样试验

技术交底

对材料质量的把关

检查钢筋试验结果
不合格材料隔离清场
总结克服通病的经验措施
操作人员参加学习
专业会签有关质量责任书
书面交底和钢筋绑扎方法

质量员检查核对
核对钢筋型号规格
班级自检核对
分项工作自检
项目部检查验收
隐蔽工程验收

（4） 模板工程质量过程控制计划

（5） 混凝土工程质量过程控制计划

（6） 砖砌体工程质量过程控制计划

（7） 粉刷工程质量过程控制计划

（8） 电器安装工程质量过程控制计划

第六章 物资、设备、劳动力资源计划
§6-1 物资采购计划
序号
施工阶段
负责单位
工程物资
采购时间
1
基础
项目材料科
模板、木材、钢管、扣件等周转材料
基础施工前
2
主体
钢筋、商品混凝土、防水材料
施工进度进行平均
3
粉刷工程
项目材料科
全瓷面砖、砂、石灰、水泥、
施工进度进行平均
4
楼地面
项目材料科
地砖、大理石、水泥、砂、石料
施工进度进行平均
5
油漆、玻璃
项目材料科
油漆、涂料、扶手、玻璃
施工进度进行平均
屋面
项目材料科
水泥、砂、石料
施工进度进行平均
6
水电安装
项目材料科
预埋线管、水雨管、
轿架、电缆、电线、灯具、水电表
施工进度进行平均
7
采暖、通风
项目材料科
管材、设备、通风管
施工进度进行平均
8
大型设备
业 主
电梯、设备等主要施工进度进行平均设备材料及总配电柜、变压器材
施工进度进行平均

§6-2 工程使用大型设备进场计划
名称
型号
数量
进场时间
塔吊
MC80A
1台
基础施工前
塔吊
MC60A
2台
基础施工前
搅拌台

4套
基础施工前
输送泵

2台
基础施工前
双笼电梯

2台
拆除塔吊前
钢筋加工机械、木工机械

1套
基础施工前
排水给水设备

2套
基础施工前
6-3 主要劳动力计划（见附表）

第七章.安全生产文明施工管理计划
安全生产文明施工是在现场施工过程中，以现代科学知识、理论、行为技术的管辖、控制处理等手段控制约束人的不安全行为、不安全状态和不安全环境。防止危险事故和重大经济损失，安全生产文明施工的管理就是进行安全目标要求的管辖、控制和处理。安全文明施工管理的目的就是保证人的生命安全、财产不受损失。安全生产文明施工管理的标准，就是创造一个安全舒适的施工条件及现场环境。
§7-1 安全生产、文明施工的目标
1、无重大伤亡、机械和火灾事故，死亡事故为零；
2、一般事故频率控制在1.5‰以下；
3、无扰乱社会治安和污染环境事故；
4、确保市级文明工地，争创省级文明工地；
§7-2 安全生产、文明施工的方针
“安全第一，预防为主”，建立一个科学、有序、规范的施工现场。
§7-3 安全生产、文明施工的管理措施
1、 建立健全的安全生产责任制：
项目部对各级管理层和职工，建立安全生产责任制，由项目经理同管理人员、班组签订安全生产责任书，明确规定各自职责范。将安全文明工作纳入到日常生产管理和个人行为的工作中，真正做到在计划、布置、检查、总结、评比生产的同时，积极参与落实计划、布置、检查、总结评比安全文明工作。对安全生产、文明施工负责。生产工人做好本岗位的安全工作，提高安全、文明素质和观念，执行安全生产文明施工制度，遵守劳动纪律，不违章作业，劝阻他人违章操作。
2、 安全教育：
本项目部建立职工学校，加强安全知识，熟悉安全机械操作规程，对每一个进场职工进行（公司、项目部、和班组）三级安全教育，使广大职工熟知安全生产方针、政策、法规、标准及安全技术知识，熟悉设备性能、操作规程和安全制度，掌握本工种安全操作规程，做到人人明知、人人安全。施工过程中，经常进行安全生产再教育活动和季节性安全教育，全面开展安全宣传和班前班后教育检查工作。
3、 施工现场安全生产、文明施工管理体系

项目工程安全生产领导小组

施工组

技术组
质安组

材料设备组
综合治理组

混凝土班组

钢筋班组

木工班组

泥工班组

安装班组

装饰班组

粉刷班组

油漆班组

综合班组

4．安全控制
（1） 防坠设置
施工现场通道上方和临拟建工程的一切临时设施、人行横道上方（离在建工程15m范围以内的临建）均搭设安全防坠蓬，防坠棚高度为一个楼层高，两层隔离防坠保护层，两层间距≥600mm。均铺设20mm九合板或竹胶板，防坠棚上层四周做 1.2m高栏板围栏，密目网封闭，并挂通道警示警语牌
（2）洞口防护的设置
1）凡洞口两边长其中一边长1000mm的，要做防护,用钢筋网片焊接牢固并在其上面加盖板、设防护栏杆、密目安全网。
2）洞口两方向长度都大于1000mm的洞口，必须在四周搭设两道防护杆，防护栏杆的高度不低于1.2m,洞口内挂水平安全网，并加挂防坠落安全标志。
（3）洞口的安全规程
1） 严禁私自拆除洞口的防护设施。
2） 利用较大洞口上下、传递模板时，必须有操作平台，平台应设防护栏。
3） 在开放的洞口（大于1000mm）处工作时，必须挂安全带。
4）经常检查各洞口的防护设施及安全标志，发现损坏及时整改。
5）楼梯间附近必须有足够的照明（36v安全电压），暂不使用的 楼梯间及通道口加两道隔离栏杆，并设严禁通行的安全标志。
（4）钢筋工程安全控制
1）钢筋加工：
钢筋机械(如钢筋切断机、弯曲砂轮机等)均设置漏电保护器，砂轮切割机设砂轮防护罩，严禁使用不圆、有裂纹和直径小于25cm的锯片，钢筋机械传动部位必须有防护罩，人员操作应避开钢筋运动方向，停用机械时应将电源切断。
2）钢筋施工：
钢筋吊运时须有持证起重工指挥，严守操作规程。无论采取何种焊接方法，在现场焊接操作必须设置操作架（特别是绑扎焊接钢筋时）操作架上必须铺挑板，绑好防护栏杆。在特殊情况下，搭设防护架时操作人员应挂好安全带，所有焊接操作人员必须考试合格,持证上岗。
3）临电安全
钢筋施工时，金属物极多，电气危险性最大，应特别注意：
电焊机一次线不得超过5m，二次线不得超过30m，焊机一、二侧必须有防护罩，二次线必须双线到位。二次零线、焊把线严禁用钢筋或钢管代替。
电渣压力焊必须接漏电保护器，有专用的开关箱，一次线不得任意接长，并保证两级以上漏电保护。
所有电缆线及电焊把线不得拖地，不得被钢筋、钢管压砸，电缆线必须架空。
乙炔、氧气瓶不得放置在焊点下方，保持安全距离5~10m
（5）混凝土工程安全控制
1）混凝土浇注使用机具
塔吊：由持证起重工指挥，严守操作规程。
地泵：在指定电箱接线，地泵输送管接头时，必须卡紧。
震动棒：要求绝缘良好。
2）人员操作：必须戴安全帽，穿绝缘胶鞋，接拆地泵输送管时，工人在泵管架子上应挂安全带，操作震动棒时应带绝缘手套。
3）临时用电
振捣棒应由专用开关箱，接漏电保护器（三级配电、三级漏电保护）。
电缆线必须架空，严禁落地。
振捣棒线严禁任意接长（开关箱距震动机不超过3m）。
夜间施工必须有足够的照明。
（6） 机械安全控制
1）所有机械、机具的安全装置必须完好;
2）所有电动机械必须保证其绝缘良好，并接漏电保护器;
3）大型机械必须由持证人员操作，并严格遵守本工种操作规程。
4）使用振捣棒、打夯机等移动式机械设备，应带绝缘手套，穿绝缘鞋。
5）使用木工机械、机具严禁带手套 。
6）塔吊必须由持证起重工指挥。
7）各分包单位必须建立机械安全管理制度，由项目安全员监督执行 。
（7） 脚手架安全控制
1）脚手架必须有专项方案，并审批有效。
2）脚手架上必须铺挑板或脚手片，有防护栏杆，严禁在单区挑板上作业。
3）脚手架上严禁堆放模板、钢筋或其它杂物 。
4）未经批准，任何人不得私自拆除各种脚手架。
5）在独立柱架上，严禁堆放过多的钢筋（箍筋），在高处难以防护操作时应挂安全带。
6）在梁操作架上，铺梁底模前，必须在两侧铺好挑板，做好防护栏，人员操作时必要时挂安全带。
7）严禁攀爬脚手架，严禁踩在钢筋上操作。
8）特殊部位的脚手架（如行人马路等）在其出入口处挂安全标志牌。
（8）模板工程安全控制
1）模板加工
加工机械：木工机械严格禁止使用倒顺开关。
圆锯 ：有皮带防护罩，有锯片防护罩和分料器，接漏电保护器，特别是木工多用机械，严禁电锯和电刨同时使用， 必须采取隔离措施。
电刨：传动轴和皮带有防护罩和护手装置，接漏电保护器。
电锯、电刨严禁带病作业，特别是锯片发现裂纹应立即更换。
2） 人员操作：使用木工机械时严禁戴手套，锯长度小于50cM或厚度大于锯片半径的木料严禁使用电锯。使用电锯、电刨时，两人操作时要注意配合，不得硬拉硬拽，避免伤人，机械停用时断电加锁。
3）现场施工
现场加工的安全防护，使用电锯和电刨时严禁带手套。
支模板:支柱模梁底模之前，必须先搭好柱梁脚手架，两侧铺挑板，设防护栏杆。支电梯井模板、梁模板或 其它模板时，若没有可靠的防护架时，操作人员必要时要挂安全带。
拆模板：在拆柱模前，不准将柱脚手架拆除。利用塔吊拆柱模时应有起重工配合，木工在拆除时必要时应挂安全带。
§7-４ 环境保护和职业卫生控制
1) 防尘和运输遗洒控制：
土方铲、运、卸等环节设置专人淋水降尘。开挖、回填土施工时，指派专人将运土车大箱上两侧土方拍实，并用彩条布盖好，避免途中遗洒和运输过程中造成扬尘。在出大门运输路上，设置冲洗台，用于冲洗运输车轮胎上所带泥土。
施工现场道路：
为降低施工现场扬尘，施工现场主要道路均作硬化路面。每天派专人随时清扫现场施工道路，并适量洒水压尘，达到环卫要求。
区域清理：
施工现场的区域在施工过程中，要做到工完场清，以免在结构施工中还未进入装修封闭阶段，刮风时将灰尘吹入空气中，各区域的建筑垃圾随着区域施工的进展及时清理，不许将垃圾由高处直接倒入低处，每个区域要设垃圾区，并及时运出。
施工现场作业面：
木工操作面及时清理木屑锯末，木工棚和作业面保持清洁；钢筋棚内的钢筋堆放整齐，钢筋头堆放在指定地点，钢筋屑当日清理。
加设安全防护网
建筑物外围立面（脚手架外侧）采用密目安全网封闭，降低楼层内风的流速，阻挡灰尘，降低影响建筑物周围的社区环境。
垃圾堆放区
施工现场建筑垃圾设专门的垃圾堆放区，并将垃圾堆放区设置在避风处，以免产生扬尘，同时根据垃圾数量及时运出。
2) 噪声控制
调整施工噪声分布时间，根据环保噪声标准的不同，合理安排分项工程的施工时间，将易产生噪声污染的分项工程（如混凝土工程）尽量安排在白天施工，避免震动棒扰民。
敏感区域施工，应在噪声影响区域的作业层采用降噪安全围帘包裹。
因施工需要噪声超标，或因工艺技术原因需连续施工，必须报环保部门批准，并在环保部门备案。
3）废水管理：
开工前应到环保部门进行排污申报登记。
临建阶段，统一规划排水管线，建立雨水排水系统，并入市政雨水管网，建立独立的污水管网，并与市政污水管网相接。
现场厕所产生的污水，经过分解、沉淀后排入市政的活水管线。
食堂设食物残渣有盖桶，并及时进行处理，以减少食物残渣流入市政管线。
运输车清洗所产生的污水，经沉淀后排入市政污水管线，定期清理池内的沉淀物。
试验养护室产生的养护用水，通过现场排水管线排到市政管线，严禁在施工现场乱流。
4）光污染控制：
镝灯选择尽量做到既满足照明要求，又不刺眼的新型灯具 或采取防止光污染的措施，使夜间照明只照射施工区，而不影响周围社区居民休息。
５）清洁卫生控制
保证职工的身体健康，是质量、进度、成本、安全控制的基础和前提，职工的清洁卫生是关键。
１、 食堂和厕所要卫生，生活区要保证清洁干净。
２、 现场设置医疗卫生间，小病小伤及时治疗。特殊伤病与专业医院联系，急救电话１２０要明确标示。
３、 有专人负责清洁卫生，对易腐烂、发臭的垃圾即时清运。

第八章 施工现场平面布置图
见附图
第五部分.施工方案

一、测量方案
1#、2#、3#、4#楼为多层建筑， 5#楼为小高层建筑，且为椭圆形楼，测量工程是首要的技术环节，做到正确、标准、规范、有效，按照设计图纸、规划图和建设单位提供的高程与坐标控制点位进行测量。
§1-1 测量前的准备：
1、了解设计意图、熟悉图纸:
全面了解工程总体布局、定位与标高,了解工程特点及设计意图，了解工程所在地的红线、控制桩位置与坐标、周围环境物）的关系和现场地形。了解1#、2#、3#、4#、5#楼、地下室、定位依据、定位条件及建筑物的主要轴线间距，了解水准点位置及±0.00 的绝对标高，整个现场的竖向布置，绿化、道路、地下地上管线的安排与走向。
2、仪器工具准备
经纬仪、水准仪、标杆、 钢卷尺经检验合格后方可使用，否则，影响测量精度。
§1-2 建筑物的平面定位
根据建设单位提出的规划红线图和施工总平面图，确定平面检测网定位。并引测在周围墙上，做好标记。
根据基础图撒好灰线，在自检合格后，经有关技术部和建设单位验收，再由城建规划部门验线。
§1-3 标高控制网的测定和标高的传递
1、 现场标高控制水准点由建设单位和勘察院提供，采用精度不低于S3的自动调平水准仪测定现场±0.000绝对标高，将±0.000绝对标高测定在各幢号附近
