大型体育馆满堂外脚手架施工方案.doc

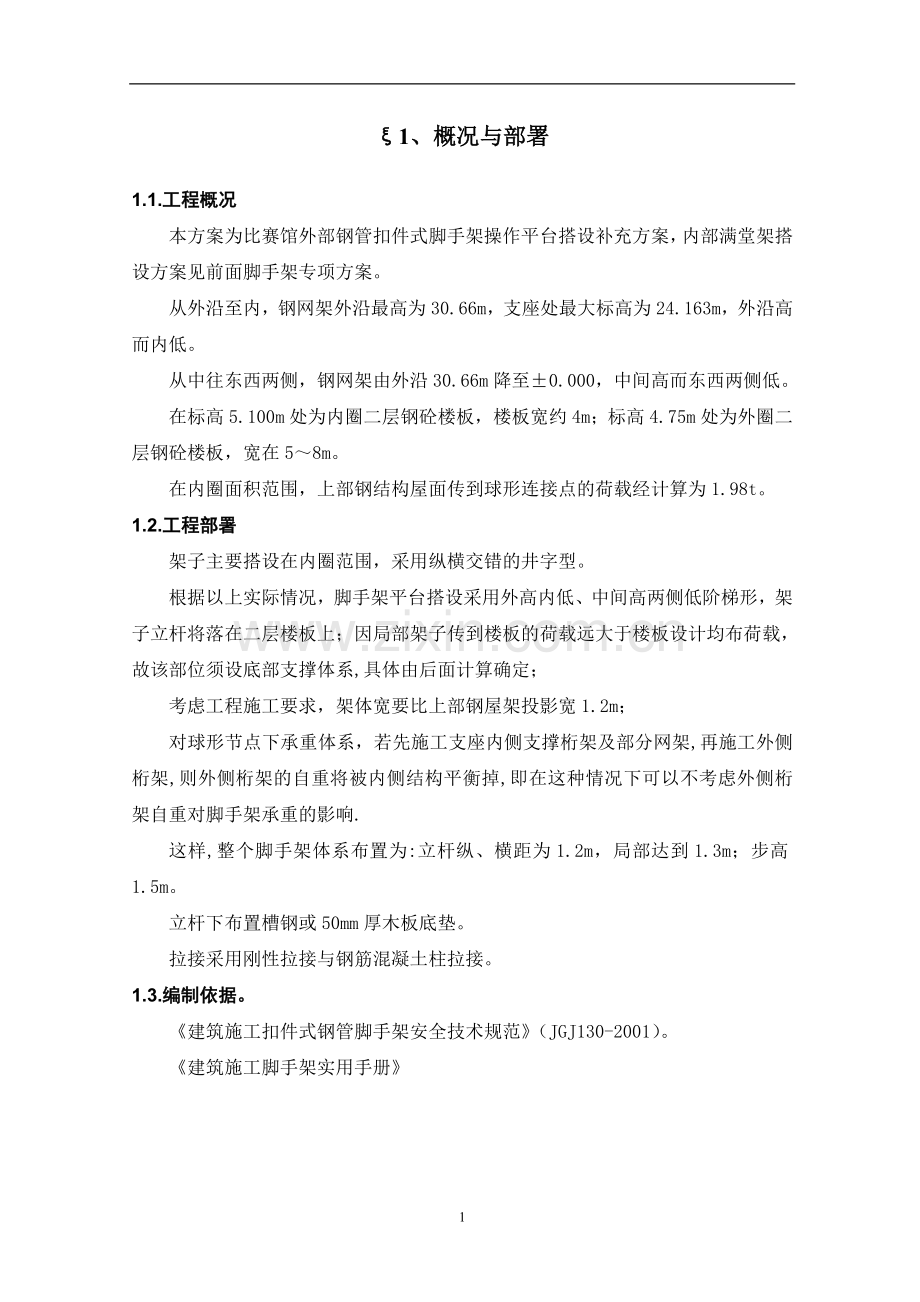

1、概况与部署1.1.工程概况本方案为比赛馆外部钢管扣件式脚手架操作平台搭设补充方案，内部满堂架搭设方案见前面脚手架专项方案。从外沿至内，钢网架外沿最高为30.66m，支座处最大标高为24.163m，外沿高而内低。 从中往东西两侧，钢网架由外沿30.66m降至0.000，中间高而东西两侧低。 在标高5.100m处为内圈二层钢砼楼板，楼板宽约4m；标高4.75m处为外圈二层钢砼楼板，宽在58m。在内圈面积范围，上部钢结构屋面传到球形连接点的荷载经计算为1.98t。1.2.工程部署架子主要搭设在内圈范围，采用纵横交错的井字型。根据以上实际情况，脚手架平台搭设采用外高内低、中间高两侧低阶梯形，架子立杆将落在二层楼板上；因局部架子传到楼板的荷载远大于楼板设计均布荷载，故该部位须设底部支撑体系,具体由后面计算确定；考虑工程施工要求，架体宽要比上部钢屋架投影宽1.2m；对球形节点下承重体系，若先施工支座内侧支撑桁架及部分网架,再施工外侧桁架,则外侧桁架的自重将被内侧结构平衡掉,即在这种情况下可以不考虑外侧桁架自重对脚手架承重的影响.这样,整个脚手架体系布置为:立杆纵、横距为1.2m，局部达到1.3m；步高1.5m。立杆下布置槽钢或50mm厚木板底垫。拉接采用刚性拉接与钢筋混凝土柱拉接。1.3.编制依据。建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2001）。建筑施工脚手架实用手册2、搭设施工2.1.搭设要求：1、主体钢砼结构已经施工完毕并强度达到设计强度要求。2、室外地面已作硬化处理。要求搭设脚手架区域的地面已经碾压平整，局部软弱土层已经处理。地面排水畅通无积水。2.2.搭设准备：1、材料准备。钢管和扣件：必须有租赁方或生产厂家的质量证明合格证。搭设现场派专人检验钢管和扣件质量，不合格不使用。钢管外径D48，壁厚3.5，钢管必须顺直，弯曲、变形或损坏严重的不能使用，特别注意钢管壁厚少于3mm的禁止使用。扣件规格必须与钢管外径相同（碗扣式除外），螺栓拧紧力矩不应小于40N. m 且不应大于65N.m；对接扣件开口应朝上或朝内；各杆件端头伸出扣件盖板边缘的长度不应小于100mm。底座：用作立杆支垫的槽钢必须顺直，强度满足使用要求。若局部采用木垫板，要求长度2跨、厚度50mm。底座在地面时标高应高出自然地坪50mm。脚手板：采用毛竹或楠竹的竹笆脚手板，也可采用厚度50mm的木板，单块质量应不大于30kg，其质量应符合相关规范要求。2、施工准备。搭设前应按施工组织设计和安全施工方案、相关规范要求对架设、使用人员进行技术交底；由于搭设属高空作业，相关高空作业安保配备和措施必须到位。2.3.搭设流程：由于楼板不能承受上部施工荷载，故楼板下需设支撑体系。下部支撑体系搭设基本与上部架体同，都是1.4m步距，1.4m纵、横距，设格构柱处须按格构柱形式加密；但上部立柱若落在钢砼梁上，下部对应部位不须增设立柱支撑；架体与支撑体系搭设方法同，都必须设设扫地杆；支撑体系顶步高不能大于700，用顶丝拧紧。支撑体系必须在结构施工前搭设完毕具体施工见图2.1。施工准备场地清理场地测量放样底座布放固定第1层立杆扫地杆架设第1层横杆架设第1层刚性拉接第i层立杆架设第i层横杆架设第i层刚性拉接架设第i层水平剪刀撑第i层垂直剪刀撑顶层立杆架设顶层横杆架设顶层刚性拉接架设顶层水平剪刀撑架设顶层垂直剪刀撑架设竹笆铺设测量检查i=2,3,4.测量数据整理归档立杆垂直度测控横杆步距测控立杆垂直度测控横杆步距测控立杆垂直度测控横杆步距测控测设资料整理归档交工图2.1搭设流程图2.4.搭设技术措施。总体思路：由内及外，楼板上下系统同时施工。1、场地清理。施工前应进行场地清理，将垃圾、杂物清理出去；对地面，应确保场地压实无积水；2、测量放线。考虑到承重脚手架的特殊性（环形、格构式），因此施工时必须保证它的平面位置正确性，搭设前首先必须放出纵横轴线位置，然而再根据设计要求进行细部放样，基本划出每根立杆的位置，然而进行具体搭设。3、首层立杆、扫地杆搭设。先在细部放样所放的线上放置槽钢或木垫底座并固定牢靠，然后再进行立杆、扫地杆架设；纵向扫地杆应固定在立杆上距底座上沿不大于200mm处，横向扫地杆应紧靠纵向扫地杆下方固定在立杆上。当基础不在同一高度上时，应将高处扫地杆向低处延长两跨与立杆固定；4、立杆。立杆应采用对接扣件连接，连接应交错布置，相邻立杆对接接头不应在同一步内，高度应错开500mm以上；若采用搭接，搭接长度不小于1m，并用至少2个扣件固定。立杆垂直度要充分保证，其偏差要不大于l/500，接头必须采用对接扣件，不允许用搭接接头，对接接头在平面内应错开布置，同一平面内要25%，在竖向，同一步高内错开距离500mm，有必要时立柱接头处加水平杆，确保立柱接头垂直受力、不弯曲。节点处各扣件应紧密，其中心距110mm，立柱柱顶传力扣件应对称布置，不使柱顶偏心力矩朝向同一方向。5、横杆架设。对每一个横杆步高，要实际检查位置、模数是否符合要求，确认无误或调整后，再整体往上搭；应先搭纵向横杆（即与底座平行的横杆），再搭横向横杆；纵向横杆应设置在立杆内侧，长度不小于3跨；横向横杆搭在纵向横杆上面，长度亦应不小于3跨。横杆采用对接扣件时，连接应交错布置，相邻对接接头不应在同步或同跨内，水平方向应错开500mm以上；若采用搭接，搭接长度不小于1m，并用至少2个扣件固定。6、刚性拉接。与柱拉接采用钢管扣件刚性拉接。要求每步一拉。7、剪刀撑。为保证脚手架的整体稳定性,在相关面上设置不小于45的剪刀撑，剪刀撑分垂直和水平剪刀撑，均采用双排普通脚手管搭设；应在外沿满布垂直剪刀撑，并在中间每隔4排立杆沿纵向设一道剪刀撑；凡垂直面上有剪刀撑的位置，每隔两步架应在水平方向设1道水平剪刀撑；垂直剪刀撑间距不应大于15m；剪刀搭接长要求与横杆同 。具体布置见附图一、二、三；8平台铺设。平台用竹笆或木板等铺设；脚手板铺设时，应在横向水平杆下设纵向支托杆，支托杆间距不应大于0.7m；脚手架先搭至设计标高以下约100mm，并在其两侧加设水平杆（间距300）铺设1米宽左右的竹笆或木板，形成安装用的操作平台。9、脚手架扶手栏杆.设三道，上栏杆（离地1.2m ）、中栏杆和下栏杆，并设挡脚板（大于180mm）。脚手架顶层操作面，应加设搁栅（搁栅间距0.3m ），并铺满竹笆，竹笆采用1.02.0m 规格，出现枯脆、单径、破损散力等现象，不能继续使用。每张竹笆之间必须搭接紧密用18#铁丝在四周扎牢固定。10人行斜道和施工通道搭设。人行斜道人行斜道布置在东、西端，宽1m，具体根据实际情况确定；坡度1:3；拐弯处设平台；顶部用钢管做隔栅，用木板或竹板（竹串片）做顶棚，两侧设栏杆和180mm高挡脚板；脚手板铺设时，应在横向水平杆下设纵向支托杆，支托杆间距不应大于0.5m；脚手板每隔300mm设防滑条；施工通道施工通道布置在南、北中部，宽1.5m，高1.8m，具体根据实际情况确定；坡度1:6；两侧设栏杆隔断和180mm高挡脚板；顶部用钢管做隔栅，用木板或竹板（竹串片）做顶棚，两侧设栏杆和180mm高挡脚板；脚手板铺设时，应在横向水平杆下设纵向支托杆，支托杆间距不应大于0.5m；2.5.注意事项。1、立杆底用槽钢或50mm厚木方支垫的，木方长2跨；对非格构体，纵、横立杆经计算如需要，在板下对应地方用钢管加顶板进行支撑并将荷载传到地面或框架上；2、需考虑钢砼框架梁、柱、在施工过程中的承载能力，需设计院予以验算。3、脚手架起步时应设临时抛撑，并且每个操作点不得少于三人配合，防止杆件固定前失落或失稳。4、每搭完一步脚手架后，应按规范规定校正步距、纵距、横距及立杆的垂直度。5、为了减轻荷重，大型、重型设备不能上操作平台，并确保施工过程中操作平台上局部堆载荷重不超过200kg/m2；6、操作平台脚手板可采用竹串片、木板和冲压钢板，在铺设前应在顶层横杆上沿纵向加设34道钢管水平搁栅，使传力均匀并确保安全。7、施工时必须按照设计进行搭设，严禁随意更改。3、受力分析3.1.上部脚手架承重体系受力分析搭设尺寸为：立杆横距为1.2m，纵距1.3m；步高1.5m；搁栅间距0.43m；架子高度H=27.163（到0.000），取H=26.5-4.75=21.75m，扫地杆高250mm（带底部支垫50mm），14步标准层(1.5m高)，则顶步高0.5m；具体位置见附图一、二。计算参照规范及手册3.1.1荷载计算 1、恒载。1)钢管扣件自重：钢管容重=3.841kg/m=38.41N/m；扣件=14.6N/个(取旋转扣件)标准步钢管自重=(1.5+2.5)*38.41+14.6*2=183N=0.183kN.顶部钢管自重=(1.2+0.5+2.5)*38.41+14.6*2=191N=0.191kN;顶部每根格栅钢管自重=1.3*38.41+14.6*2=79N=0.079kN;扫地杆（0.25M高）=(2.5+0.25)*38.41+14.6*2=135N=0.135KN；2) 竹笆重=0.35kN/m2.3) 水平剪刀撑。隔步设水平剪刀撑6.79m(4横距4纵距)，共7道14根，由5*5=25根立杆承受，则该处脚手架每根立杆承受水平剪刀撑荷重为：6.79*38.41*14/25=0.146kN4) 垂直剪刀撑。纵向（横向）垂直剪刀撑按4步高（4*1.5=6M）4立杆纵距计(4.8M)，每根7.68M；脚手架14步高，共计3.5*2=7根剪刀撑，为5*5=25根立杆承受，则每根立杆分担荷载为：7.68*38.41*7/25=83N=0.083kN2、活载。因本部位只承受人、构件堆载，施工中控制构件堆放，不得超过200kg/m2，可按装饰脚手架荷载标准取值：2kN/m2。3.1.2横杆受力分析 按最不利的简支梁进行分析，并取顶步的横杆。E=206*103N/mm2;I=12.19(cm4)=12.19*104(mm4)；W=5.080(cm3)=5080(mm3)，A=4.893(cm2)。1、横向横杆/搁栅钢管抗弯、变形验算横距为1.3m处，按均分3部分计算均布线恒载=0.079/1.3+0.35*0.=0.211kN/m均布活载=2*0.43=0.86kN/m荷载组合：q=1.2*0.211+1.4*0.86=1.457kN/m21）抗弯强度计算M=ql2/8=1.457*1.22/8=0.262kN.m=262000N.mm=M/W=262000/5080=52N/mm2f=205N/mm2 满足要求。2）变形验算=5ql4/384EI=5*1.457*1.24*1012/(384*206*103 *12.19*104)=1.57mm=min1200/150,10=8 满足要求。2、横向横杆抗弯、变形验算取纵距为1.3m，集中荷载Q1=Q2=1.457*1.2=1.748kN计算长度L=1.3m；W=5080mm3；E=206*103N/mm2；I=12.19*104(mm4)1)抗弯强度计算M=1.748*0.43=0.752kN.m=752000N.mm=M/W=752000/5080=148N/mm2f=205N/mm2 满足要求。2)变形验算=FkL3/28EI=1.748*1.33*1012/(28*206*103 *12.19*104)=5.5mm=min1300/150,10=8.7 满足要求。3.1.3立杆受力稳定性分析 不考虑风荷载时,立杆的稳定性计算公式 其中 N 立杆的轴心压力设计值 (kN)；N=1.2*0.35*1.56+0.191+0.183*14+0.135+0.079*2+0.146+0.083*2+1.4*2*1.56=9.053kN 轴心受压立杆的稳定系数,由长细比 L0/i =104,查表得；=0.556i 计算立杆的截面回转半径 (cm)；i = 1.58A 立杆净截面面积 (cm2)； A = 4.89W 立杆净截面抵抗矩(cm3)；W = 5.08 钢管立杆抗压强度计算值 (N/mm2)；f 钢管立杆抗压强度设计值，f = 205.00N/mm2；L0 计算长度 (m)；计算长度L0=kh=1.155*1.8*1.5=3.12mk计算长度附加系数，取1.155考虑整体稳定的单杆计算长度系数，查规范取1.8 轴心受压立杆的稳定系数,由长细比=L0/i=3.119*100/1.58=197250，查表得=0.186从而 =N/(*A)=9.053*103/(0.186*4.89*100)=99.5N/mm2f=205N/mm2 满足要求.3.1.4.扣件抗滑移的计算:纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算(规范5.2.5): R Rc其中 Rc 扣件抗滑承载力设计值,取8.0kN；R 纵向或横向水平杆传给立杆的竖向作用力设计值；计算中R取最大支座反力，R=1.748*3=5.244kN250， =7320/2632=0.106从而 =N/(*A)=2.24*103/(0.106*4.89*100)=43.5N/mm2f=205N/mm2 满足要求.4、脚手架拆除1、脚手架拆除前应全面检查脚手架的扣件连接、支撑体系等是否符合构造要求。 2、拆除前应先进行安全技术交底；3、应先清除脚手架上的杂物和地面障碍物；4、拆除作业必须由上而下逐层进行，严禁上下同时作业；当脚手架拆至下部最后一根长立杆的高度时，应先在适当位置搭设临时抛掌加固后，再拆除连接件。5、与墙、梁、柱的连接件应随脚手架逐层拆除，严禁先拆除整层或数层连接件后再拆除脚手架；6、分段拆除高差不应大于2步，否则应设临时加固；7、卸料时各构配件严禁抛掷至地面，并在地面设置围栏和警戒标志，派专人看守，严禁非操作人员入内。5、搭设测量控制1、脚手架搭设前，将各榀主横加轴线位置用墨线布置在地面上，根据此轴线来按脚手架搭设要求进行搭设;2、第一层搭设完成后，确认轴线及相关步高、步距的控制情况，第一层为捎地杆，是脚手架搭设的基础，一定要严格控制检测；3、脚手架继续往上搭设过程中一定要保证其直线度及垂直度；4、安装各支撑点位置支撑平台，此时再用全站仪测量上弦、下弦轴线并用墨线标记在支撑平台上，并将个支撑点标高记录在支撑平台上，施工人员根据标记轴线及标高记录确定5、脚手架搭设的测量控制支撑位置，确保主弦管的标高及轴线；5、支座：为保证承重部位支座能均布载荷，在上下弦主管中心以下约300mm，将上托调平（用全站仪测）后，沿东西方向，将各支撑位置立杆用14#槽钢架在上托板上，再在槽钢间用槽钢连接并焊接.6、安全保证措施 1、首先要建立一个安全管理保证体系，由工程项目经理负责，同时配备一名专职安全员，专门负责现场安全操作的动态检查，监督和有效控制。2、搭拆脚手架须由经安全技术教育获得上岗证的专业架子工承担。并经常进行体格检查，患有高血压、心脏病等不适应于高空作业者不得上脚手架操作。3、搭拆脚手架时，工人必须戴安全帽，佩好安全带，工具及零配件要放在工具袋内，穿防滑鞋工作，袖口、裤口要扎紧。4、由于安装脚手架的特殊性，脚手架搭设完一个操作面，要马上组织双方安全员进行检查验收，验收合格后挂牌直接投入使用。在使用过程中，安全员要随时进行检查发现问题马上整改。拆除脚手架时，要先进行检查，发现不稳定因素，加固后再拆，拆除顺序为：先上后下，先搭的后拆。5、在靠近架空输电线路搭设脚手架时，应按供电规定，确保一定的安全距离，必要时应切断电源或迁移电线.6、搭设脚手架起步时，应设临时剪刀撑及临时抛撑。搭设中要随时按规定做好脚手架与主体结构的拉撑工作和铺好脚手笆。同时应设3道随脚手架搭设高度提升的安全网。在满堂架平台周边应用钢管、安全网设围栏围护，阶梯型平台错层处洞口应设栏杆并拉安全网。7、吊运脚手笆及脚手架钢管等须用专用保险吊钩。钢管严禁单点起吊，要堆放平稳，并严格控制脚手架上施工荷载。8、在搭拆脚手架时，如果安全笆、杆件等尚未扣绑扎牢或者已拆开绑扣，均不得中途停止。9、恶劣气候（如风力六级以上）时，不得进行高空脚手架搭拆工作。10、严禁在脚手架上拉缆风绳设置起重拉杆或搭三角小平台。11、严禁在脚手架上堆放钢模板、木料及施工多余的物料等。以确保脚手架畅通和防止超荷载。12、施工人员要加强自我保护意识，在思想上、操作上都要把安全放在首位，发现事故患要及时汇报，并马上进行整改。13、脚手架垂直运输时一定要捆扎牢靠，以防滑落；14、严禁酒后高空作业；目 录1、概况与部署11.1.工程概况11.2.工程部署11.3.编制依据。12、搭设施工22.1.搭设要求：22.2.搭设准备：22.3.搭设流程：22.4.搭设技术措施。42.5.注意事项。63、受力分析73.1.上部脚手架承重体系受力分析73.1.1荷载计算73.1.2横杆受力分析83.1.3立杆受力稳定性分析83.1.4.扣件抗滑移的计算:93.2.下部脚手架支撑体系范围界定103.3.下部脚手架支撑体系设计103.3.1荷载计算103.3.2立杆受力稳定性分析104、脚手架拆除125、搭设测量控制126、安全保证措施13下面为附送毕业论文致谢词范文！不需要的可以编辑删除！谢谢！毕业论文致谢词 我的毕业论文是在韦xx老师的精心指导和大力支持下完成的，他渊博的知识开阔的视野给了我深深的启迪，论文凝聚着他的血汗，他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响，在此我向他表示衷心的谢意 这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养，他们在学业上的心细指导为我工作和继续学习打下了良好的基础，在这里我要像诸位老师深深的鞠上一躬!特别是我的班主任吴廷川老师，虽然他不是我的专业老师，但是在这三年来，在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候，“明师之恩，诚为过于天地，重于父母”，对吴老师的感激之情我无法用语言来表达，在此向吴老师致以最崇高的敬意和最真诚的谢意! 感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习，生活和工作的支持和关心。三年来我们真心相待，和睦共处，不是兄弟胜是兄弟!正是一路上有你们我的求学生涯才不会感到孤独，马上就要各奔前程了，希望（，请保留此标记。）你们有好的前途，失败不要灰心，你的背后还有汽修0932班这个大家庭! 最后我要感谢我的父母，你们生我养我，纵有三世也无法回报你们，要离开你们出去工作了，我在心里默默的祝福你们平安健康，我不会让你们失望的，会好好工作回报社会的。 致谢词2 在本次论文设计过程中，感谢我的学校，给了我学习的机会，在学习中，老师从选题指导、论文框架到细节修改，都给予了细致的指导，提出了很多宝贵的意见与建议，老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪。这篇论文是在老师的精心指导和大力支持下才完成的 感谢所有授我以业的老师，没有这些年知识的积淀，我没有这么大的动力和信心完成这篇论文。感恩之余，诚恳地请各位老师对我的论文多加批评指正，使我及时完善论文的不足之处。 谨以此致谢最后，我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。开学自我介绍范文：首先，我想说“荣幸”，因为茫茫人海由不相识到相识实在是人生一大幸事，更希望能在三年的学习生活中能够与大家成为好同学，好朋友。其次我要说“幸运”，因为在短暂的私下接触我感觉我们班的同学都很优秀，值得我学习的地方很多，我相信我们班一定将是团结、向上、努力请保留此标记。）的班集体。最后我要说“加油”衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学，为老师争光、为家长争光，更是为了我们自己未来美好生活和个人价值，加油。哦，对了，我的名字叫“*”，希望大家能记住我，因为被别人记住是一件幸福的事！）查看更多与本文高中生开学自我介绍相关的文章。精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】 18
