客运专线铁路路基工程施工质量验收暂行标准.doc

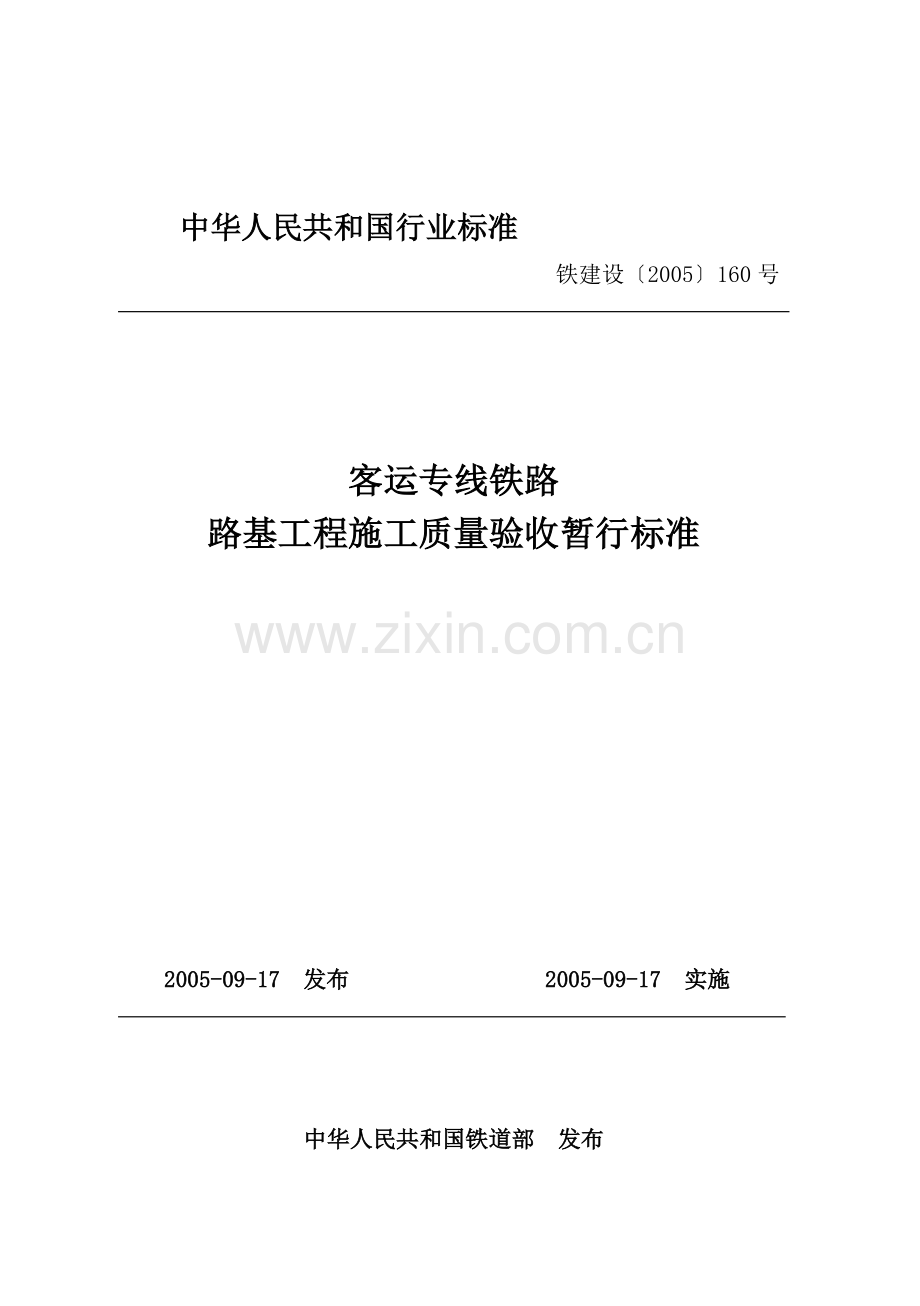

中华人民共和国行业标准 铁建设2005160号 客运专线铁路路基工程施工质量验收暂行标准2005-09-17 发布 2005-09-17 实施 中华人民共和国铁道部 发布中华人民共和国行业标准客运专线铁路路基工程施工质量验收暂行标准主编单位：中铁十二局集团有限公司批准部门：中华人民共和国铁道部施行日期：2005年9月17日中 国 铁 道 出 版 社2 0 0 5年北 京关于发布客运专线铁路路基工程施工质量验收暂行标准等五项铁路工程建设标准的通知铁建设(2005)160号 现发布客运专线铁路路基工程施工质量验收暂行标准、客运专线铁路桥涵工程施工质量验收暂行标准、客运专线铁路隧道工程施工质量验收暂行标准、客运专线铁路轨道工程施工质量验收暂行标准及铁路混凝土工程施工质量验收补充标准，自2005年9月17日起施行。本标准由铁道部建设管理司负责解释，由铁路工程技术表准所、中国铁道出版社负责出版发行。中华人民共和国铁道部二00五年九月十七日前 言 本暂行标准是根据铁道部关于印发(2005年铁路工程建设标准编制计划)的通知 (铁建设函200584号)的要求，为满足客运专线铁路建设需要、实现质量一流的目标而进行编制的。 本暂行标准在编制过程中，总结了我国铁路建设的成功经验，学习和借鉴了国际先进标准，充分体现了客运专线铁路的技术特点和质量要求，坚持了“调整地位、验评分离、充实内容、严格程序、强化检测、明确职责”的编制原则。本暂行标准具有以下特点： 1突出了单位工程综合质量评定、实体工程质量及主要功能核查要求； 2强调了工程施工质量必须达到设计要求的结构安全、使用功能和耐久性能，主体结构质量实现零缺陷，满足设计使用年限内正常运营的需要； 3明确了建设各方在工程施工质量控制过程中的具体质量职责； 4规定了工程施工应采用先进的技术、设备和工艺，保证质量，保障安全； 5规定了质量检测应采用先进、成熟、科学的方法和手段，质量数据做到全面、真实、可靠； 6统一了工程施工质量验收记录等资料管理与保存的要求； 7提出了对参加客运专线铁路工程施工及验收的各方人员进行上岗培训的要求。 本暂行标准应与铁路混凝土工程施工质量验收补充标准等客运专线技术标准配合使用。验收过程中，当涉及结构安全、系统功能部分的设计文件或设计规范的要求与本暂行标准有差异时，应以标准高者为依据。 本暂行标准共分15章，内容包括：总则，术语，基本规定，地基处理，基床以下路堤，过渡段，路堑，基床，路基排水，路基边坡防护，路基支挡结构，路基相关工程，路基附属设施，沉降观测，路基单位工程综合质量评定等。 在执行本暂行标准过程中，希望各单位结合工程实践，认真总结经验，积累资料。如发现需要修改和补充之处，请及时将意见和有关资料寄交中铁十二局集团有限公司科技部(太原市西矿街130号，邮政编码：030024)，并抄送铁道部经济规划研究院(北京市海淀区羊坊店路甲8号，邮政编码：100038)，供今后修订时参考。 本暂行标准由铁道部建设管理司负责解释。 本暂行标准主编单位：中铁十二局集团有限公司。 本暂行标准参编单位：中铁二局集团有限公司、中铁四局集团有限公司、中铁五局集团有限公司、中铁十四局集团有限公司、铁道科学研究院、铁道第三勘察设计院、铁道第四勘察设计院。 本暂行标准主要起草人：吴 波、辛维克、黄直久、石 斌、胡 建、袁广龙、何贤军、赵伊平、章国辉、孙四平、万为胜、覃国俊、朱浩波、祝景寰、李学乾、尤昌龙、叶阳升、史存林、邵丕彦、王兴荣、张在保。目 次1 总 则 92 术 语113 基本规定 143.1 一般规定 143.2工程质量验收单元的划分 153.3工程施工质量验收 203.4工程施工质量验收的程序和组织 224 地基处理 274.1原地面处理 274.2换 填 284.3砂、碎石垫层（含反滤层） 294.4袋装砂井 314.5塑料排水板 334.6堆载预压 344.7真空预压 354.8砂 桩 374.9碎石桩 394.10粉体喷射搅拌桩404.11浆体喷射搅拌桩434.12高压旋喷桩454.13灰土挤密桩464.14水泥粉煤灰碎石桩（CFG桩）494.15打 入 桩 534.16混凝土灌注桩564.17桩 帽 板 614.18强 夯 62419土工合成材料加筋垫层644.20洞穴处理655 基床以下路堤 695.1一般规定 695.2普通填料填筑 725.3改良土填筑 765.4加筋土填筑 78 5.5路堤边坡 796 过渡段816.1 过渡段基底处理816.2 基坑回填826.3 基床表层以下过渡段级配碎石填层836.4 基床表层以下过渡段两侧及锥体填土866.5 基床表层以下填料过渡段填层886.6 路堤与路堑过渡段基床表层以下填土层897 路 堑918 基 床948.1 基床底层94 8.2 基床表层级配碎石(或级配砂砾石)97 8.3 基床表层沥青混凝土 101 8.4 路基面 1039 路基排水 105 9.1 地表排水 105 9.2 路堤横向排水沟 110 9.3 地下排水 111 9.4 过渡段排水 11410 路基边坡防护115 101 浆砌片石防护115 102 干砌片石防护117 103 骨架护坡防护118 104 混凝土预制块防护120 105 边坡固土网垫植草防护122 106 喷射混凝土防护123 107 植物防护12511 路基支挡结构12712 路基相关工程128 121 电缆槽(沟)128 122 接触网支柱基础129 123 声屏障基础131 124 预埋管线、综合接地13213 路基附属设施133 131 检查设备133 132 防护栅栏135 133 取、弃土场13514 沉降观测13715 路基单位工程综合质量评定139 151 单位工程质量控制资料核查139 152 单位工程实体质量和主要功能核查140 153 单位工程观感质量评定141本暂行标准用词说明144客运专线铁路路基工程施工质量验收 暂行标准条文说明1451 总 则101 为加强客运专线铁路工程施工质量管理，统一客运专线铁路路基工程施工质量的验收标准，保证工程质量，实现建设一流客运专线铁路的目标，制定本暂行标准。102 本暂行标准适用于旅客列车设计行车速度200350km/h的标准轨距客运专线铁路路基工程施工质量的验收。无碴轨道铁路的路基工程尚应执行客运专线铁路无碴轨道工程施工质量验收的有关规定。 对于本暂行标准未涉及的新技术、新工艺、新设备、新材料，其施工质量的验收应符合相关标准的规定。103 客运专线铁路工程施工质量必须达到设计要求的结构安全和使用功能，主体结构质量实现零缺陷，满足设计寿命期限内正常运营的需要。104 施工单位作为工程施工质量控制的主体，应建立健全质量保证体系，对工程施工质量进行全过程控制；建设单位、监理单位、勘察设计单位等各方应按有关规定分工负责。105 客运专线铁路路基工程施工应贯彻国民经济可持续发展战略，合理利用资源，做好环境保护、水土保持等工作。弃土场应按设计要求合理选择，弃土不得堵塞沟槽，挤压河道、桥梁墩台及其他建筑物。弃土堆的边坡应作防护，防止水土流失。106 客运专线铁路路基工程施工应积极采用先进的设备和工艺，保证工程质量。107 客运专线铁路路基工程施工应制定相应的安全技术措施，严格遵守安全技术规程，确保施工安全。108 客运专线铁路工程应采用先进、成熟、科学的检验检测手段，质量数据必须真实可靠，全面反映工程质量状况，所用方法和仪器设备应符合相关标准的规定，质量检测人员必须具有规定的资格。109 客运专线铁路路基工程的各类质量检测报告、检查验收记录和其他工程技术管理资料，必须按规定及时填写，并且严格履行责任人签字确认制度。施工质量验收资料的归档整理应符合有关规定。其中，检验批、分项工程质量验收记录，建设单位、施工单位、监理单位均应长期保存；分部工程、单位工程质量验收记录，建设单位应永久保存，施工单位应长期保存；其他资料应按相关规定保存。10. 10 客运专线铁路路基工程施工中所采用的承包合同文件和工程技术文件等对施工质量的要求不得低于本暂行标准的规定。当设计要求的质量指标高于本暂行标准的规定时，应按设计要求办理。1011 客运专线铁路路基的工后沉降达不到设计要求时，严禁进入轨道工程施工工序。 1012 路基填料有条件时应作为结构物建筑材料采用集中供应方式。1013 参加客运专线铁路路基工程施工及验收的各方技术、质量、监理人员和管理人员等，应经过施工质量验收标准的专门培训，合格后方可上岗。1014 客运专线铁路路基工程施工质量的验收除应符合本暂行标准外，尚应符合国家现行有关标准的规定。2 术 语2.0.1 工程施工质量 constructional quality 0f engineering反映工程施工过程或实体满足相关标准规定或合同约定的要求，包括其在安全、使用功能及其耐久性能、环境保护等方面所有明显和隐含能力的特性总和。2.0.2 验收acceptance 工程施工质量在施工单位自行检查评定的基础上，参与建设活动的有关单位共同对检验批、分项、分部、单位工程的质量按有关规定进行检验，根据相关标准以书面形式对工程质量达到合格与否做出确认。2.0.3 设计寿命(设计使用年限) design life (design working1ife) 结构或构件在预定使用环境和正常维修条件下，满足预定使用功能并具有足够安全度或保证率的目标使用年限。2.0.4 进场验收site acceptance 对进入施工现场的材料、构配件、设备等按相关标准规定要求进行检验，对其达到合格与否做出确认。2.O.5 检验批inspection lot 按同一生产条件或按规定的方式汇总起来供检验用的，由一定数量样本组成的检验体。2.0.6 检验inspection 对检验项目中的性能进行量测、检查、试验等，并将结果与标准规定要求进行比较，以确定每项性能是否合格所进行的活动。2.0.7 见证witness 监理单位或建设单位现场监督施工单位某过程完成情况的活动。如见证检验、见证检测、见证试验等。2.0.8 见证取样检测evidential testing 在监理单位或建设单位监督下，由施工单位有关人员现场取样，并送至具备相应资质的检测单位所进行的检测。2.O.9 平行检验parallel acceptance testing 监理机构利用一定的检查或检测手段，在承包单位自检的基础上，按照一定的比例独立进行检查或检测的活动。2.0.10 旁站stop and supervision 在工程的关键部位或关键工序施工过程中，由监理人员在现场进行的监督活动。2.0.11 工序constructional procedure 施工过程中具有相对独立特点的作业活动，或由必要的技术间隙及停顿分割的作业活动，是组成施工过程的基本单元。2.0.12 交接检验handing over inspection 由施工的承接方与完成方经双方检查并对可否继续施工做出确认的活动。2.0.13 主控项目dominant item 工程中的安全、卫生、环境保护和公众利益起决定性作用的检验项目。2.0.14 一般项目 general item 除主控项目以外的检验项目。2.0.15 抽样检验sampling inspection 按照规定的抽样方案，随机地从进场的材料、构配件、设备或工程检验项目中，按检验批抽取一定数量的样本所进行的检验。2.0.16 抽样方案sampling scheme 根据检验项目的特性所确定的抽样数量方法。2.0.17 计数检验counting inspection 在抽样的样本中，记录每一个体有某种属性或计算每一个体中的缺陷数目的检查方法。2.0.18 计量检验quantitative inspection 在抽样检验的样本中，对每一个体测量其某个定量特性的检查方法。2.O.19 观感质量quality of appearance 通过观察和必要的量测所反映的工程外在的质量。2.0.20 综合质量评定 overall quatiy assessment 在检验批、分项、分部工程质量验收的基础上，对单位工程的质量控制资料、实体质量和主要功能以及观感质量进行的核查及评定。2.0.21 返工。rework 对不合格的工程部位采取的重新制作、重新施工等措施。2.0.22 返修repair 对工程不符合标准规定的部位采取整修等措施。2.0.23 工后沉降 settled behind filled later 有碴轨道铺轨工程(包括铺碴)开始时沉降量与最终形成的沉降量之差。3 基本规定3.1一般规定311 客运专线铁路路基工程施工现场质量管理应有相应的技术标准、健全的质量管理体系和施工质量检验制度。 施工现场质量管理检查记录应由施工单位按表311的规定填写，总监理工程师进行检查并做出检查结论。表3.1.1 施工现场质量管理检查记录单位工程名称开工日期建设单位项目负责人设计单位项目负责人监理单位总监理工程师施工单位项目负责人项目技术负责人序 号项 目内 容1开工报告2现场质量管理制度3质量责任制4工程质量检验制度5关键技术工种上岗证书6施工技术标准7施工图现场核对情况8地质勘察资料9交接桩、施工复测及测量控制网资料10施工组织设计、施工技术方案、环境保护方案11施工设备及计量器具设置12工程材料、设备管理制度检查结论： 总监理工程师 年 月 日312 路基工程应按下列规定进行施工质量控制： 1 路基工程采用的主要材料、半成品、配件、设备，施工单位应对其外观、规格、型号和质量证明文件等进行现场验收，并经监理工程师检查认可。凡涉及结构安全和使用功能的，施工单位应进行检验，监理单位应按规定进行平行检验或见证取样检测。 2 各工序应按施工技术标准进行质量控制，每道工序完成后，施工单位应进行检查，并形成记录。 3 工序之间应进行交接检验，上道工序应满足下道工序的施工条件和技术要求。相关专业工序之间的交接检验应经监理工程师检查认可，未经检查或经检查不合格的不得进行下道工序施工。313 路基工程施工质量应按下列规定进行验收： 1 工程施工质量应符合本暂行标准和铁道部现行有关标准的规定； 2 工程施工质量应符合工程勘察、设计文件的要求； 3 参加工程施工质量验收的各方人员应具备规定的资格，各种检查记录表签证人员应报建设单位确认、备案； 4 工程施工质量的验收均应在施工单位自行检查评定合格的基础上进行； 5 涉及结构安全的试块、试件和现场检验项目，监理单位应按规定进行平行检验、见证取样检测或见证检验； 6 检验批的质量应按主控项目和一般项目进行验收； 7 对涉及结构安全和使用功能的分部工程应进行抽样检测； 8 承担见证取样检测及有关结构安全检测的单位应具有相应的资质； 9 单位工程的综合质量应由验收人员通过检查共同确认。3.2 工程质量验收单元的划分3.2.1 路基工程施工质量验收划分为单位工程、分部工程、分项工程和检验批。3.2.2 单位工程应按一个完整工程或一个相当规模的施工范围划分，并按下列原则确定： 1 长度小于10km的一段区间路基或一个车站的正线路基为一个单位工程； 2 一个施工单位担负的路基施工长度为一个单位工程； 3 特别大型的支挡结构可作为一个单位工程。3.2.3 分部工程应按一个完整部位或主要结构及施工阶段划分。3.2.4 分项工程应按工种、工序、材料、施工工艺等划分。3.2.5 检验批可依据施工及质量控制和验收需要按施工段或部位等划分。3.2.6 路基工程的分部工程、分项工程划分和检验批检验项目应符合表3.2.6的规定。表3.2.6 路基工程分部工程、分项工程、检验批划分和检验项目分部工程分项工程检 验 批检验批检验项目条文号主控项目一般项目地基处理原地面处理沿线路纵向连续路基长度每200 m或200 m的单个工点414415416换 填沿线路纵向连续路基长度每200m或200m的单个工点423426427428砂、碎石垫层(含反滤层)沿线路纵向连续路基长度每200m或200m的单个工点433437438袋装砂井沿线路纵向连续路基长度每200m或200m的单个工点444448449塑料排水板沿线路纵向连续路基长度每200m或200m的单个工点455457458续表326分部工程分项工程检 验 批检验批检验项目条文号主控项目一般项目 地 基 处 理堆载预压沿线路纵向连续路基长度每200m或200m的单个工点465466真空预压沿线路纵向连续路基长度每100 m或100 m的单个工点4754711砂 桩沿线路纵向连续路基长度每100m或100m的单个工点48648124813碎石桩沿线路纵向连续路基长度每100m或100m的单个工点49649124913粉体喷射搅拌桩沿线路纵向连续路基长度每100m或100m的单个工点4104410941010浆体喷射搅拌桩沿线路纵向连续路基长度每100m或100m的单个工点41144111041111高压旋喷桩沿线路纵向连续路基长度每100m或100m的单个工点41244129 41210灰土挤密桩沿线路纵向连续路基长度每100m或100m的单个工点41344131141312水泥粉煤灰碎石桩(CFG桩)沿线路纵向连续路基长度每100m或100m的单个工点41454141241413打入桩沿线路纵向连续路基长度每100 m或100 m的单个工点41594151541516混凝土灌注桩沿线路纵向连续路基长度每100m或100m的单个工点4164416134161441616续表326分部工程分项工程检 验 批检验批检验项目条文号主控项目一般项目地基处理桩板帽沿线路纵向连续路基长度每100m或100m的单个工点41744177417841711强 夯沿线路纵向连续路基长度每100m或100m的单个工点4184418641874188土工合成材料加筋垫层沿线路纵向连续路基长度每200m或200m的单个工点4194419741984199洞穴处理沿线路纵向连续路基长度每50 m或50 m范围内的单个工点。420842014基床以下路堤普通填料填筑同一压实工作班的单个压实区段的每一检测层5215265275212改良土填筑同一压实工作班的单个压实区段的每一检测层531536537539加筋土填筑同一压实工作班的单个压实区段的每一检测层541544545546路堤边坡连续路堤长度每200 m或200 m的单个工点554555过渡段过渡段基底处理每个过渡段614615基坑回填每个过渡段622623624基床表层以下过渡段级配碎石填层每个过渡段的每一检测层634637638631l基床表层以下过渡段两侧及锥体填土每个过渡段642644645647基床表层以下过渡段填料填层每个过渡段的每一检测层654655656658路堤与路堑过渡段基床表层以下填土层每个过渡段的每一检测层6646666676611续表326分部工程分项工程检 验 批检验批检验项目条文号主控项目一般项目路堑路 堑沿线路纵向连续路堑长度每200m或200m的单个工点7O770107011 基 床基床底层同一压实工作班的单个压实区段的每一检测层8158188198112基床表层级配碎石(级配砂砾石)同一压实工作班的单个压实区段的每一检测层827821082118214基床表层沥青混凝土同一压实工作班的单个压实区段的每一检测层835837838路基面沿线路纵向连续路基长度每200m或200m的单个工点842843845 路 基 排 水地表排水地表排水设施连续长度每100m或100m919911891199121路堤横向排水沟沿线路连续路基长度每100 m或100 m范围内的横向排水沟92692139214地下排水地下排水设施连续长度每100m或100m93693149315过渡段排水每1个过渡段942943 路 基 边 坡 防 护浆砌片石防护单侧连续护坡长度每100m或100m的单个工点10151011110112干砌片石防护单侧连续护坡长度每100 m或100 m的单个工点102510281029骨架护坡防护单侧连续护坡长度每100 m或100 m的单个工点1036103910310混凝土预制块防护单侧连续护坡长度每100 m或100m的单个工点10461041010411边坡固土网垫防护单侧连续护坡长度每100 m或100m的单个工点105510561057喷射混凝土防护单侧连续护坡长度每50 m或50m的单个工点106310691061010611续表326分部工程分项工程检 验 批检验批检验项目条文号主控项目一般项目路基边坡防护植物防护单侧连续护坡长度每200 m或200 m的单个工点10721073 1074路基支挡结构按铁路路基工程施工质量验收标准(TB104142003)进行分部、分项、检验批划分执行铁路路基工程施工质量验收标准(TB 104142003)，其中有耐久性设计要求的混凝土执行铁路混凝土工程施工质量验收补充标准(铁建设2005160号)路基相关工程电缆槽沿线路连续长度每1000m或1000m范围内的电缆槽121312191211012111接触网支柱基础沿线路连续长度每1000m或1 000 m范围内的接触网支柱基础122312241225声屏障基础沿线路连续长度每1000m或1 000 m范围内的声屏障基础123312341235预埋管线、综合接地沿线路连续长度每1000m或1000m范围内的预埋管线、综合接地12421243路基附属设施检查设备沿线路连续长度每1000m或1000m范围内的检查设备1313131513161317防护栅栏沿线路连续长度每1000m或1000m范围内的防护栅栏13241326取、弃土场每个取、弃土场13331335沉降观测沉降观测连续同一类型路基的沉降观测1409140101401133 工程施工质量验收3.3.1 检验批的质量验收应包括如下内容：1 实物检查，按下列方式进行： 1)对原材料、构配件和设备等的检验，应按进场的批次和产品的抽样检验方案执行； 2)对混凝土性能指标的检验，应按国家现行有关标准和本标准规定的抽样检验方案执行； 3)对地基处理效果、路基填筑压实质量，应按本暂行标准规定的抽样检验方案执行。 2 资料检查，包括原材料、构配件和设备等的质量证明文件(质量合格证、规格、型号及性能检测报告等)和抽样检验报告、施工过程中重要工序的自检和交接检验记录、平行检验报告、见证取样检测报告等。332 检验批合格质量应符合下列规定： 1 主控项目的质量经抽样检验全部合格； 2 一般项目的质量经抽样检验全部合格；当采用计数检验时，有允许偏差的抽查点，除有专门要求外，80及以上的抽查点应控制在规定允许偏差内，最大偏差不得大于规定允许偏差值的1.5倍； 3 具有完整的施工操作依据、质量检查记录。333 分项工程质量验收合格应符合下列规定： 1 分项工程所含的检验批均应符合合格质量的规定； 2 分项工程所含的检验批的质量验收记录应完整。334 分部工程质量验收合格应符合下列规定： 1 分部工程所含分项工程的质量均应验收合格； 2 质量控制资料应完整； 3 地基处理、基床以下路堤、基床、路堑边坡等涉及结构安全和使用功能的项目检验和抽样检测结果应符合有关规定。3. 3. 5 单位工程质量验收合格应符合下列规定： l 单位工程所含分部工程的质量均应验收合格； 2 质量控制资料应完整； 3 实体质量和主要功能应符合相关标准、规范的规定和设计要求； 4 观感质量验收应符合要求。336 当检验批质量不符合要求时，应按以下规定进行处理： 1 经返工重做的或更换构配件、设备的检验批，应重新进行验收； 2 当对试块试件的试验结果有怀疑时，或因试块试件丢失损坏、试验资料丢失等无法判断实体质量时，应由有资质的法定检测单位对实体质量进行检测鉴定，凡达到设计要求的检验批可予以验收。 337 通过返修或加固处理仍不能满足安全和使用功能要求的分部工程、单位工程，严禁验收。34 工程施工质量验收的程序和组织341 检验批应由施工单位自检合格后报监理单位，由监理工程师组织施工单位专职质量检查员等进行验收。监理单位应对全部主控项目进行检查，对一般项目的检查内容和数量可根据具体情况确定。检验批质量验收记录应按表341填写记录。342 分项工程应由监理工程师组织施工单位分项工程技术负责人等进行验收，分项工程质量验收记录应按表342填写。343 分部工程应由监理工程师组织施工单位项目负责人和技术、质量负责人等进行验收。地基处理、沉降观测、路堑开挖及支挡结构基坑开挖等重要分部工程验收时，勘察设计单位项目负责人应参加，分部工程质量验收记录应按表343填写。344 单位工程完工后，施工单位应自行组织有关人员进行检查评定，并向建设单位提交工程验收报告。345 建设单位收到验收报告后，应由建设单位项目负责人组织施工、设计、监理单位进行单位工程验收，并按表345填写各项记录。单位工程验收包含综合质量验收的内容，综合质量验收应符合本暂行标准第15章的有关规定。表3.4.1 检验批质量验收记录单位工程名称分部工程名称分项工程名称验收部位施工单位项目负责人施工质量验收标准名称及编号施工质量验收标准的规定施工单位检查评定记录监理单位验收记录主控项目123456一般项目12345施工单位检查评定结果 专职质量检察员 年 月 日 分项工程技术负责人 年 月 日 分项工程负责人
